【AD】4-1 2D标准PCB封装创建-电容0603封装
电容0603PCB封装绘制
·
- PCB封装基础

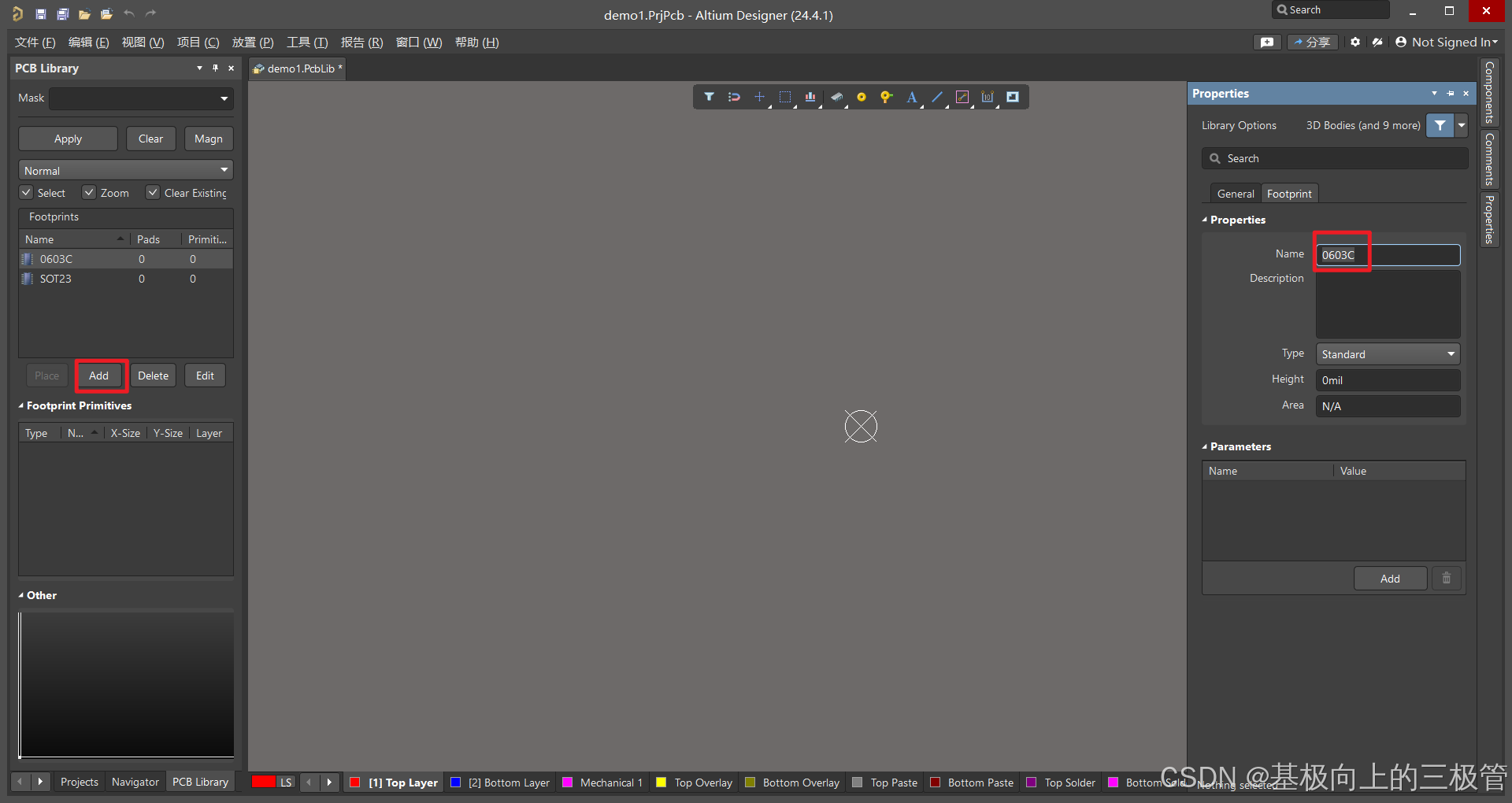

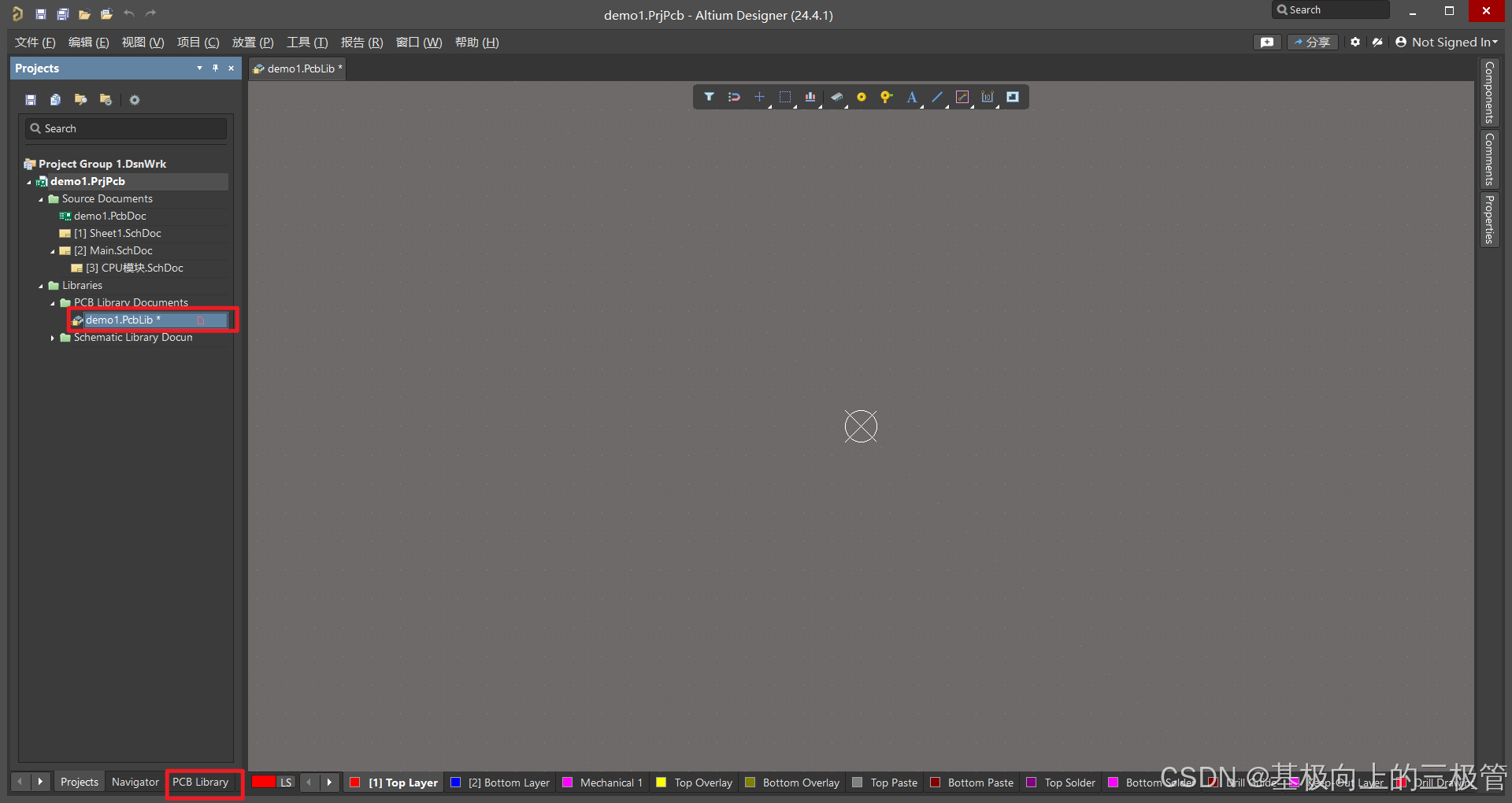

1.双击PCB库,点击下方PCB Library,进行添加PCB封装并修改设置


2.根据规格书画封装
2.1 绘制0603C封装

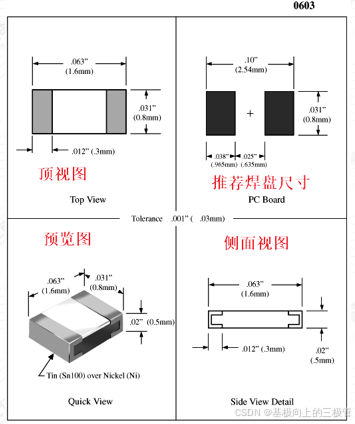

- 0603封装规格书

2.1.1 绘制焊盘
-

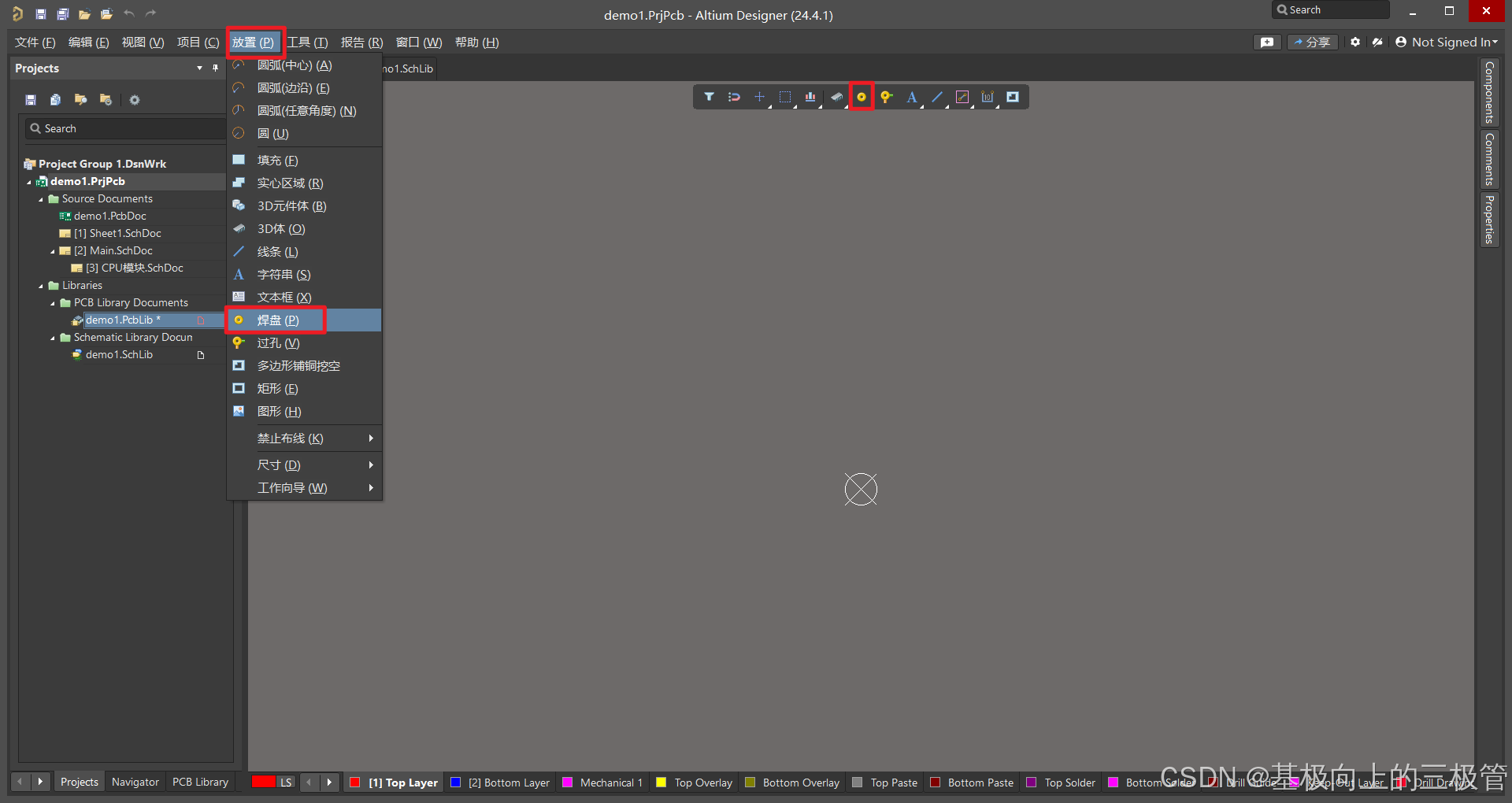

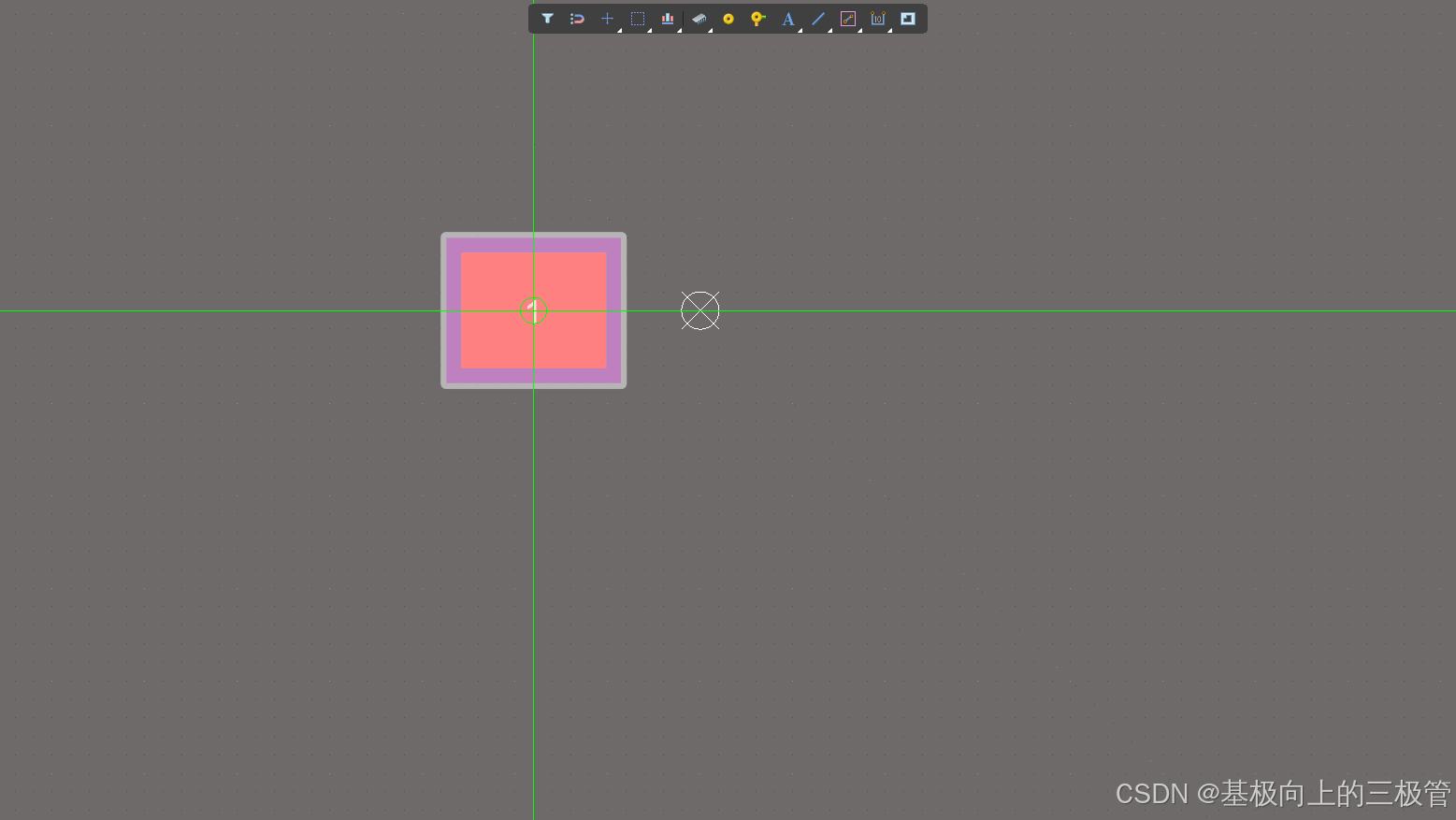

点击放置—放置焊盘

-

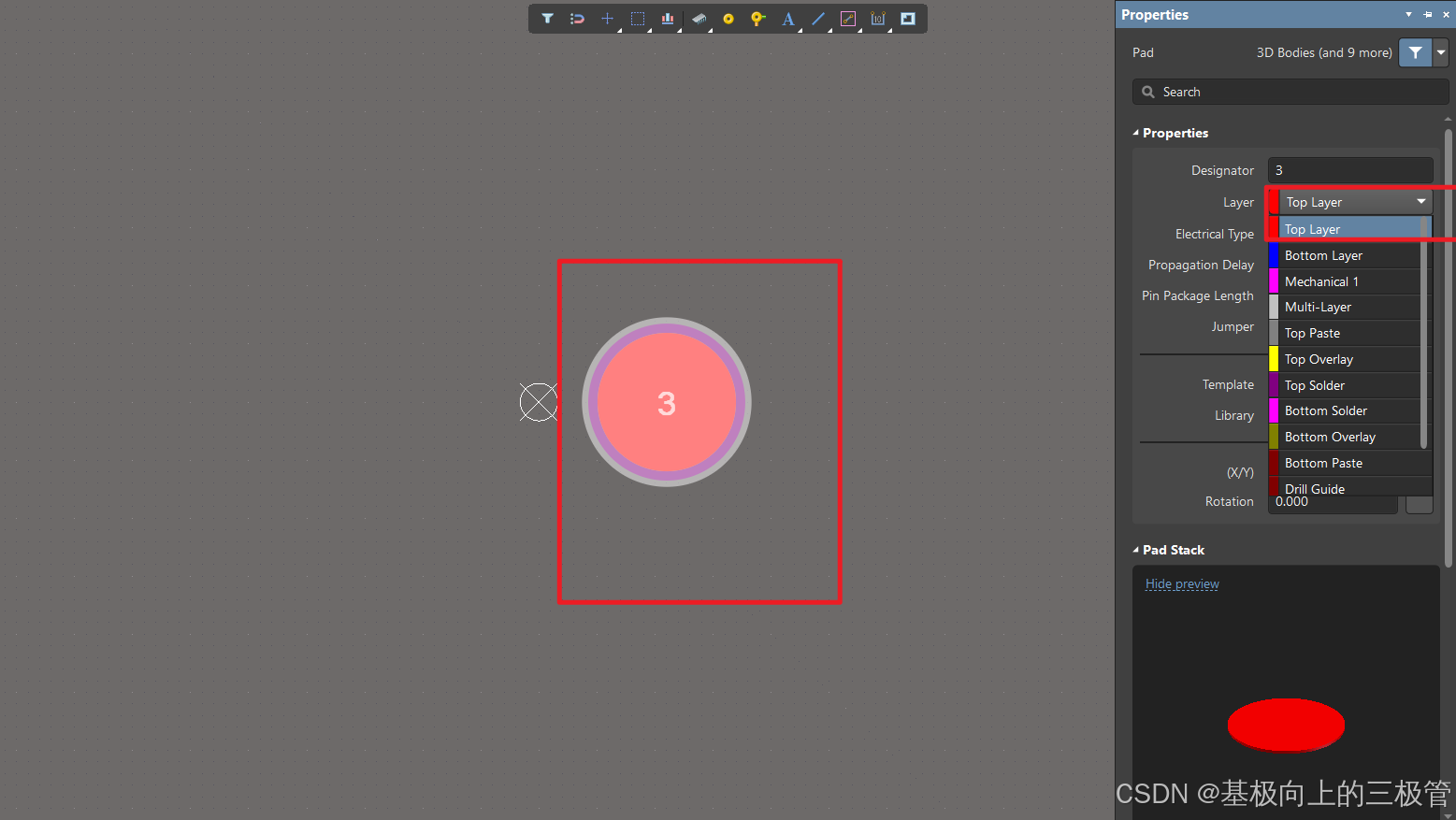

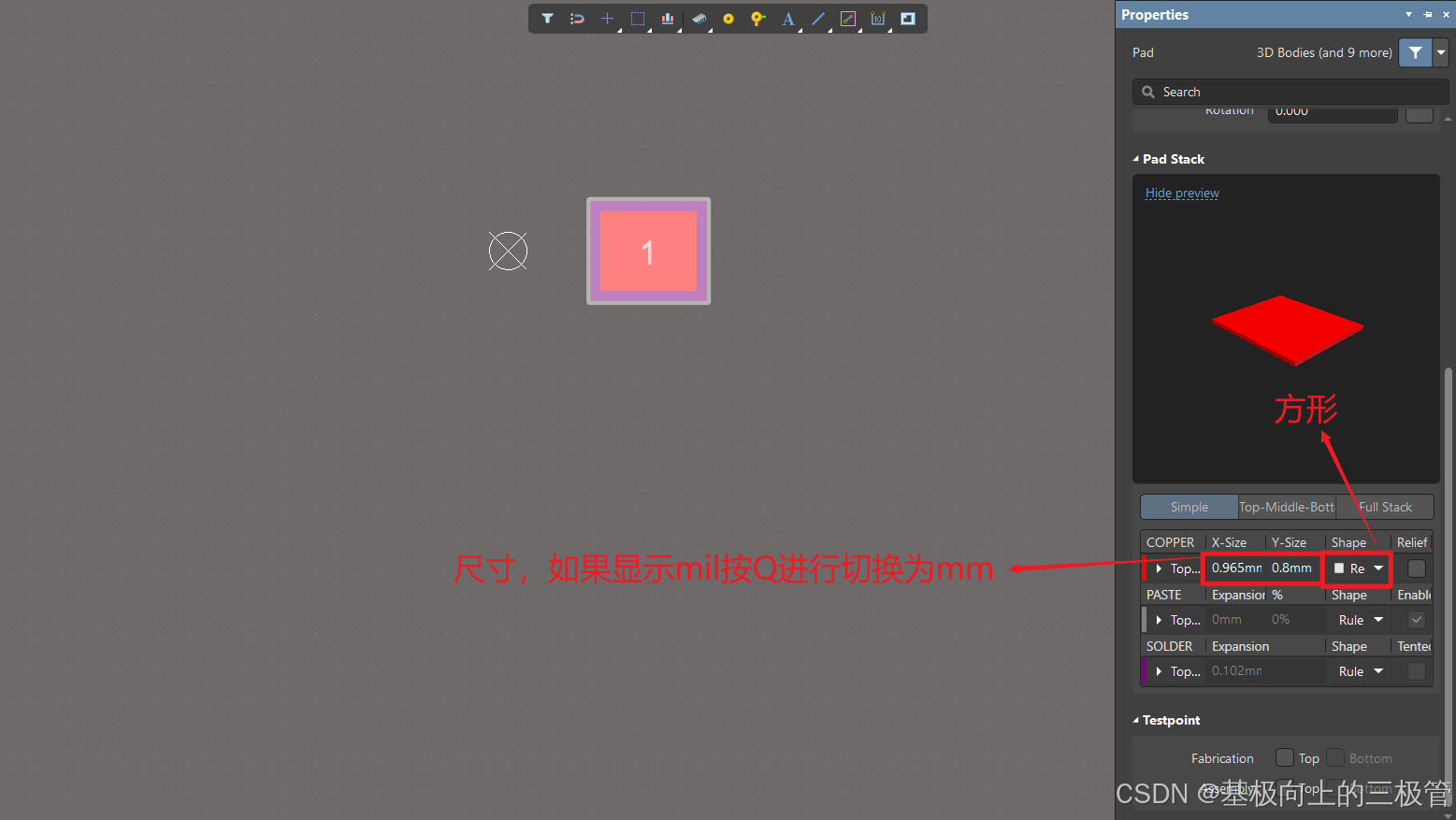

默认为通孔焊盘,改为表贴焊盘,设置焊盘形状和尺寸(默认尺寸为mil,按Q进行切换为mm),尺寸稍微大一点也可以


-

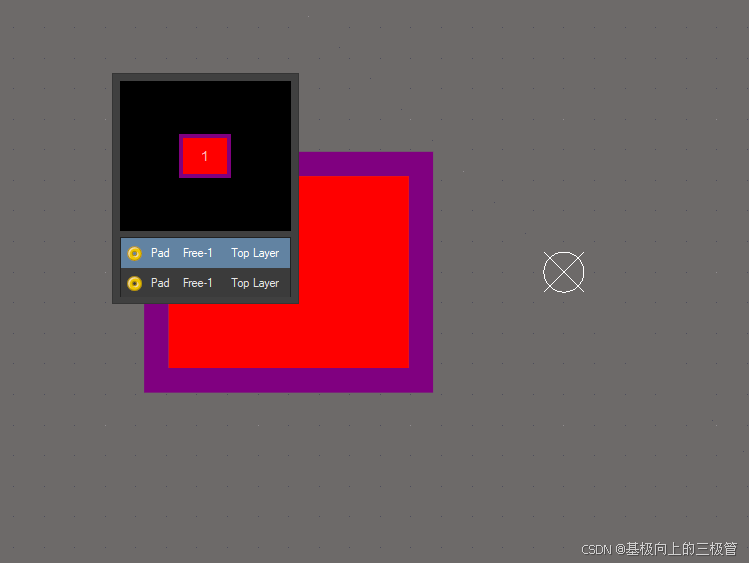

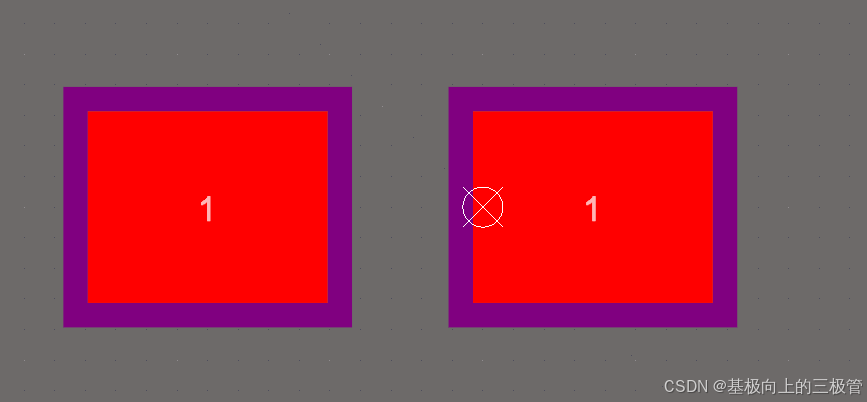

计算两个焊盘之间中心距离(0.965mm+0.635mm=1.6mm),选中焊盘并复制粘贴在同一中心点

-

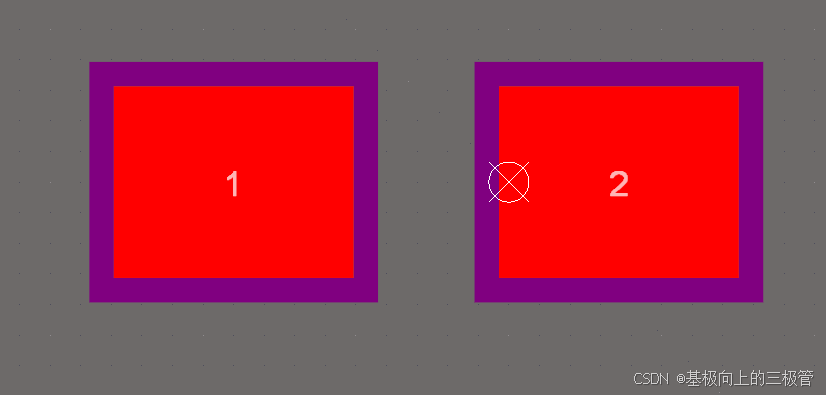

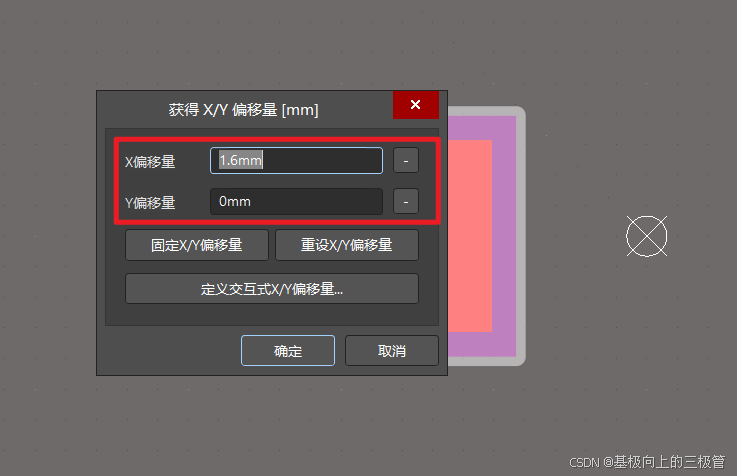

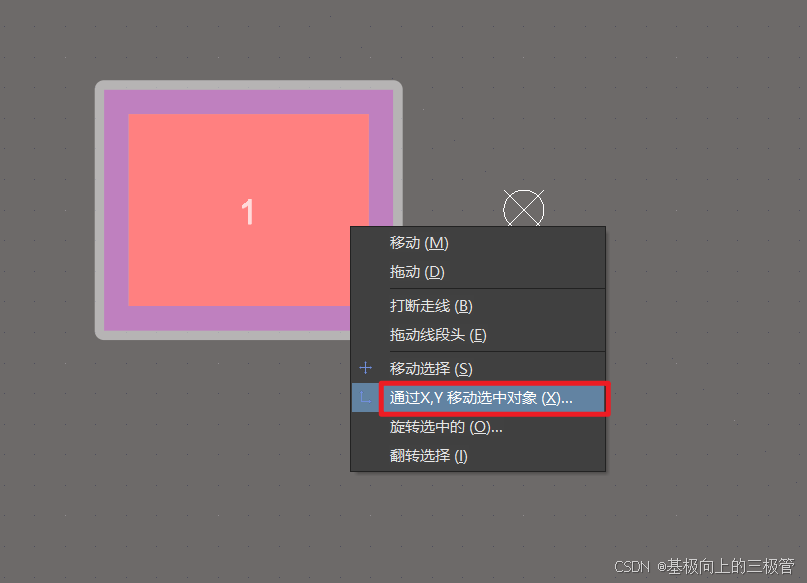

点击选中其中一个,按M选择移动并设置移动距离




2.1.2 修改管脚序号
- 双击修改

2.1.3 画元件丝印(预览图的1.6mm×0.8mm)

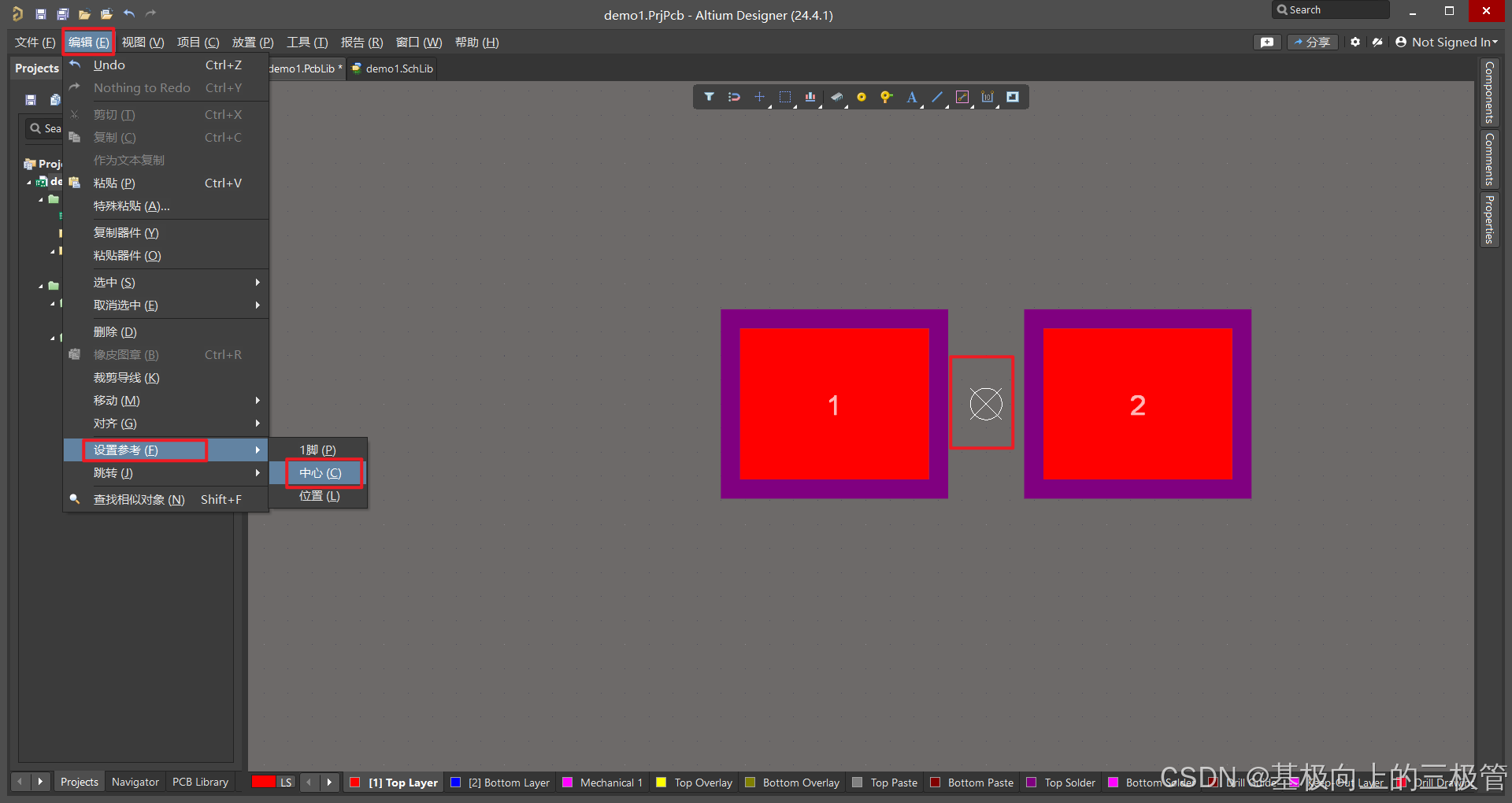

- 点击编辑—设置参考——中心,将焊盘放置中心(快捷键EFC)

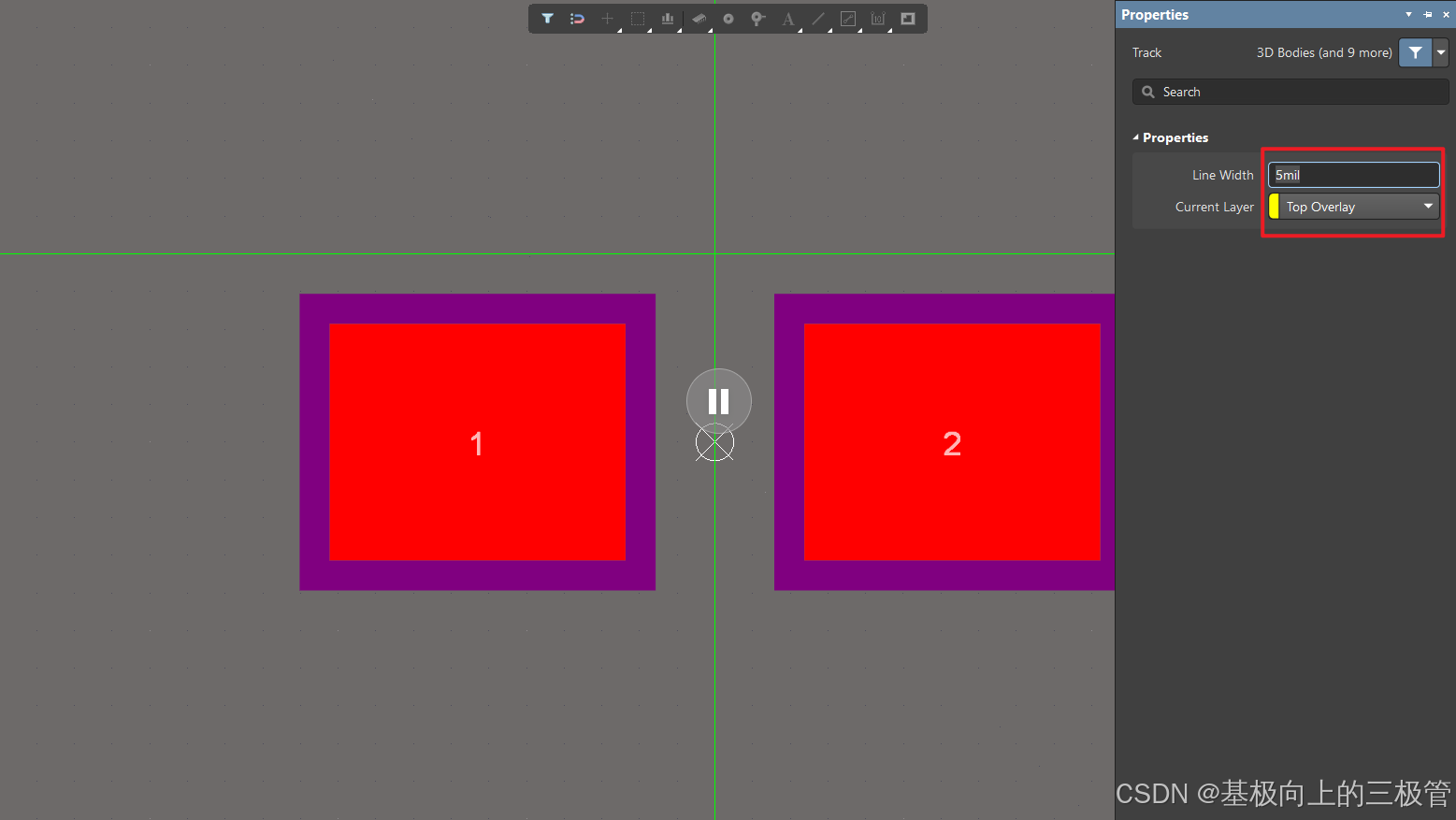

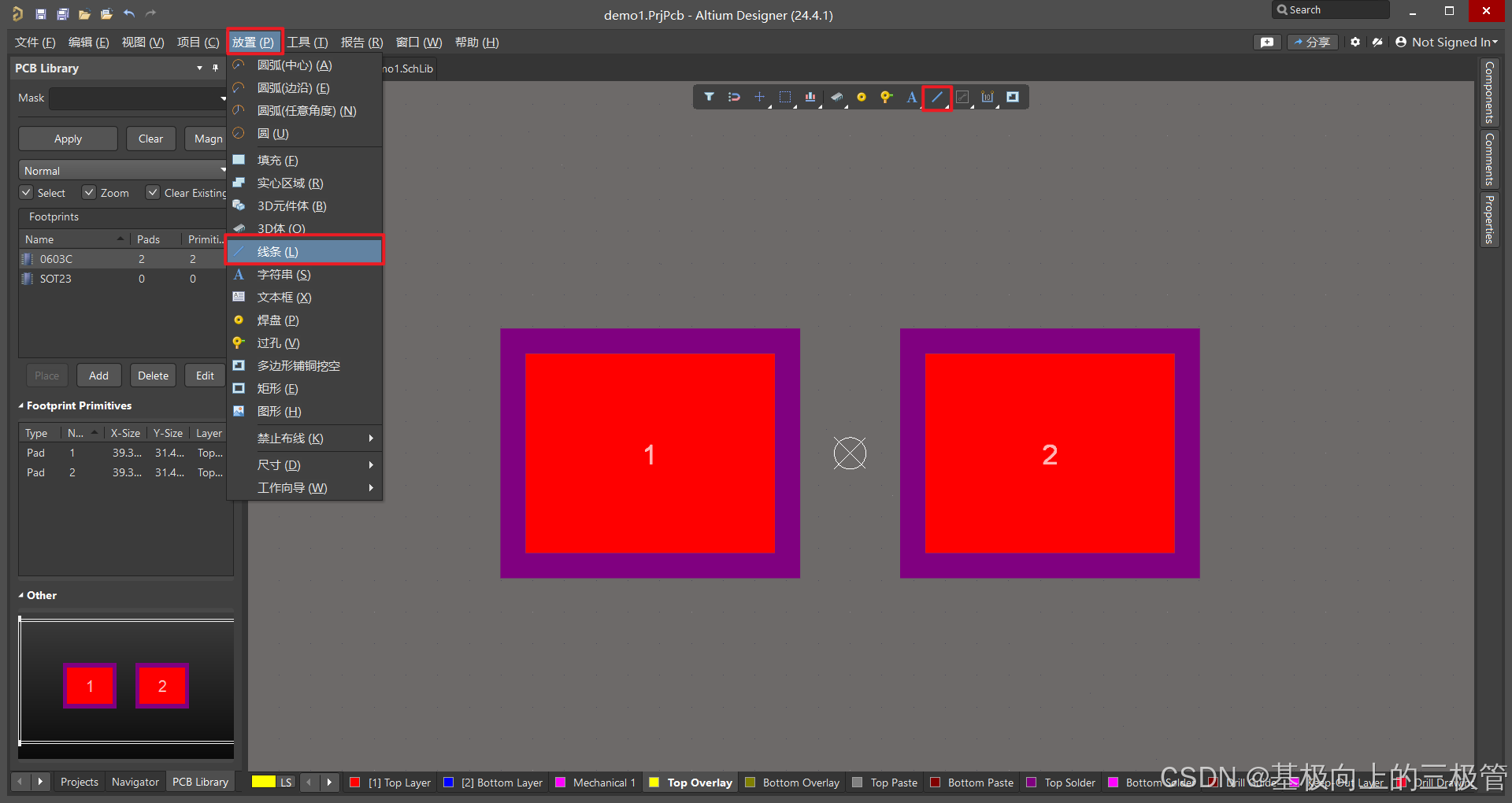

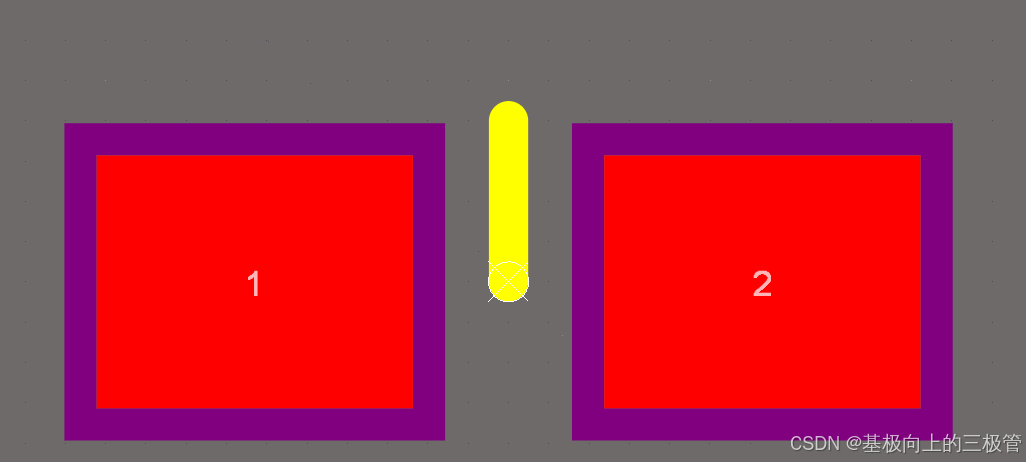

- 点击放置-线条,按TAB键进行设置宽度(一般为5mil,按Q进行在mil和mm之间切换)和属性

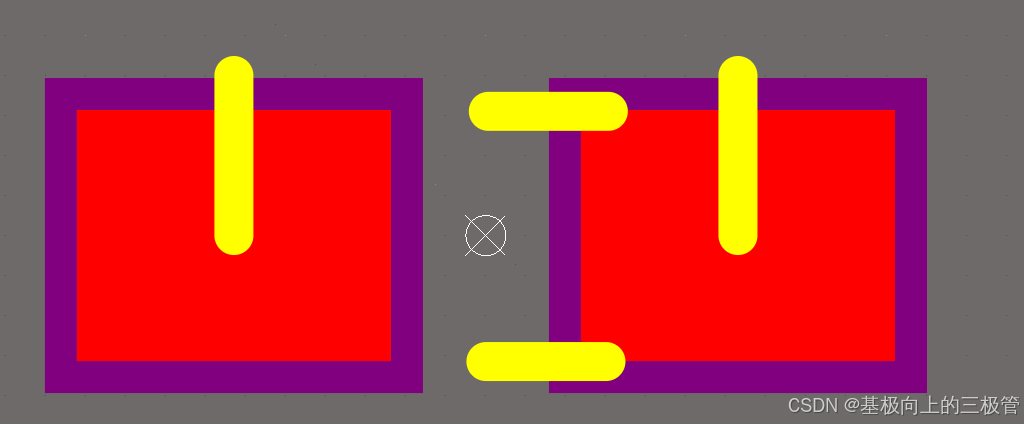

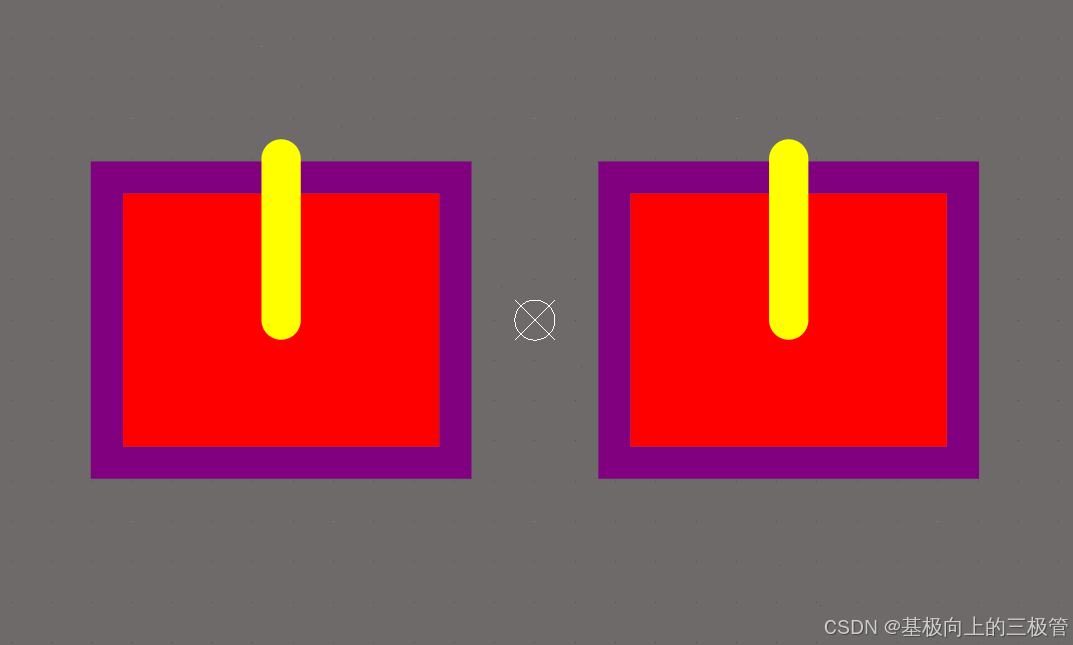

- 复制线条,选中线条按m选择移动,一个向右移动0.8mm,另一个向左移动0.8mm,相同操作绘制横线丝印,并通过自动抓取连接起来(可按shift+空格进行切换角度)

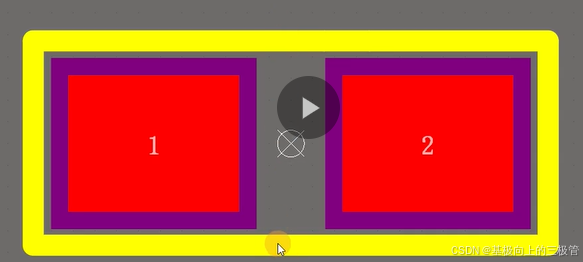

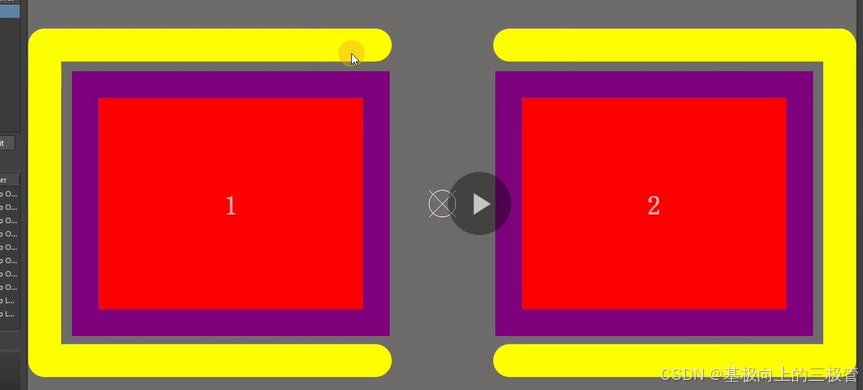

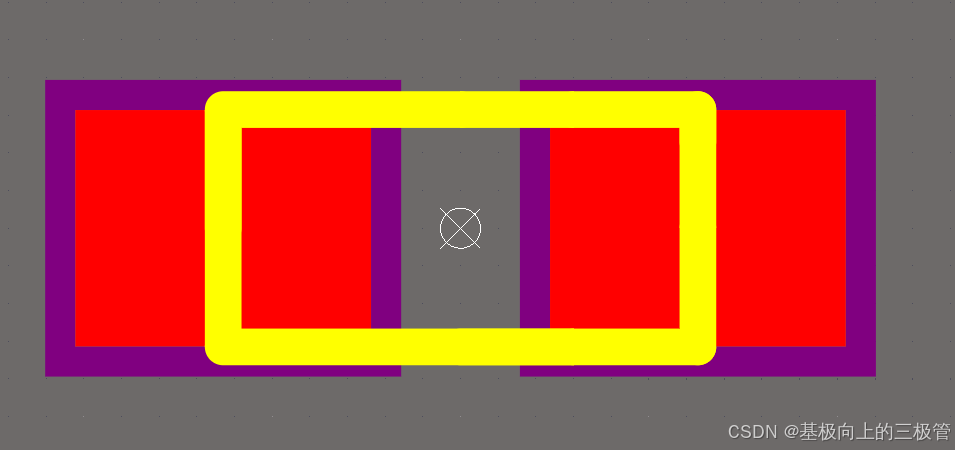

- 因为实际大小的丝印在阻焊上面,按住Ctrl键进行调整丝印大小,比焊盘大点,并裁剪丝印
