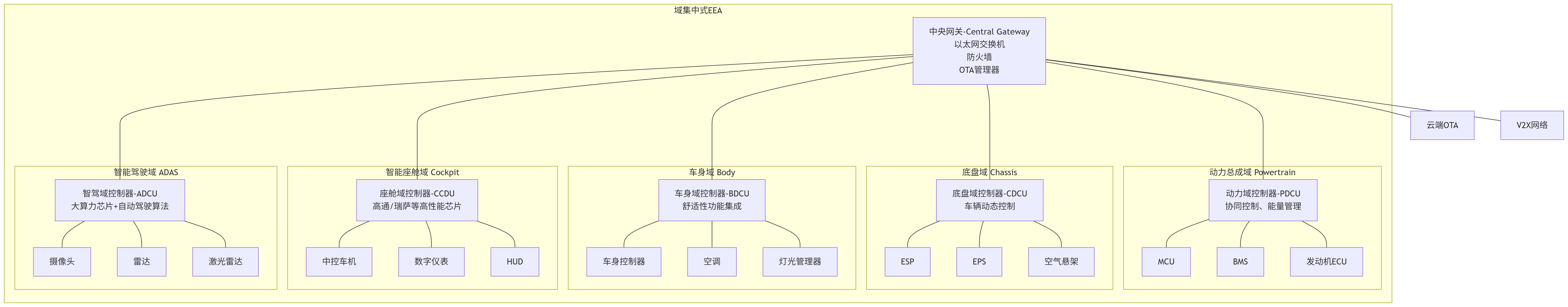

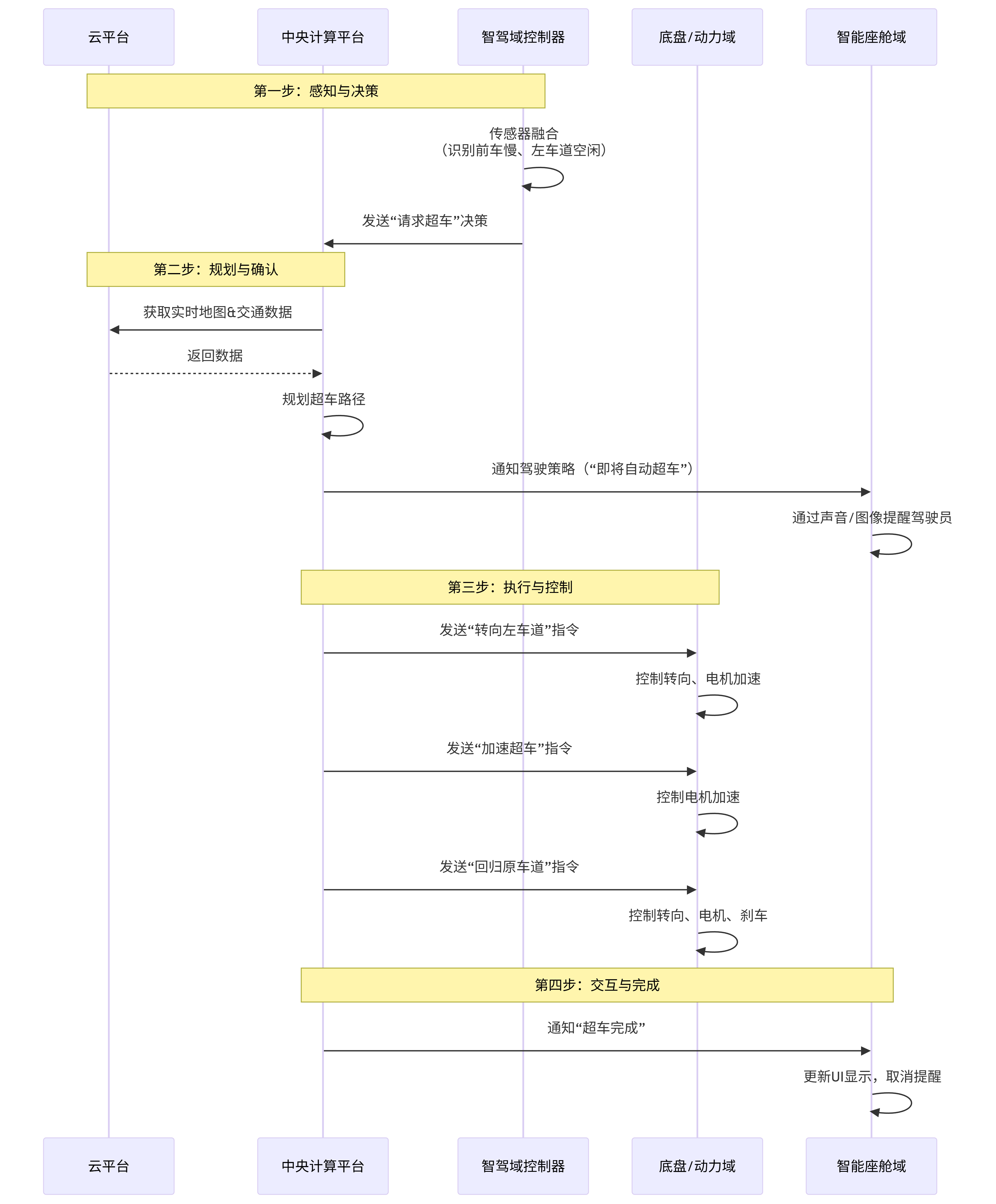

整车架构

第一部分：电机MCU（控制器）深度功能解析

电机控制器（常被误称为MCU，但MCU特指其中的微控制器芯片）是电驱动系统的“神经中枢和执行力”。其功能远不止简单的逆变。

1、核心控制功能

高精度扭矩控制：接收VCU的扭矩指令（通常为CAN信号，如 0x2E0 ID中的 Torque_Request 信号），通过闭环控制算法（如下述的FOC），实现毫秒级响应和±1%以内的扭矩控制精度。这是驾驶平顺性和响应性的根本。

先进算法执行：

        FOC (磁场定向控制)：行业标准。将三相交流电分解为产生磁场的励磁电流（Id）和产生转矩的转矩电流（Iq），分别进行精确控制。从而实现电机的高效率、高动态响应和低速大扭矩。

        SVPWM (空间矢量脉宽调制)：一种优化的PWM生成技术，相比传统SPWM，直流母线电压利用率提高约15%，开关损耗更低。

        MTPA (最大转矩电流比控制)：在永磁同步电机中，优化Id和Iq的分配，使得在输出特定转矩时，定子电流最小，从而降低铜耗，提升效率。

        弱磁控制：当电机转速超过基速时，通过注入反向的d轴电流来削弱电机永磁场，从而实现更高转速的运行。

2、复杂的诊断与保护功能 (ASIL-D级别)

        实时信号监控：以控制循环频率（通常10-20kHz）对以下关键参数进行采样和校验：

        电流：三相电流（用于FOC）、直流母线电流（用于保护）。

        电压：直流母线电压（用于算法和保护）、12V电源电压（用于逻辑电路监控）。

        温度：IGBT结温（通过NTC热敏电阻或模型估算）、电机绕组温度、冷却液温度。

        位置/速度：解析器或编码器信号的可靠性和合理性。

        故障分级处理：不同等级的故障采取不同措施。

故障等级	处理措施	示例
一级	立即安全关断	硬件过流、短路、IGBT短路、严重超速
二级	降功率运行并报警	一般过温、电流/电压超限、解析器信号轻微异常
三级	限制功能并提示	冷却液温度偏高、效率降低

        功能安全机制：为实现ISO 26262 ASIL-D，内置多重安全机制：

        CPU锁步核 (Lockstep Core)：两个物理核心执行相同代码，实时比较结果，防止随机硬件故障。

        ECC/奇偶校验：对内存、Flash、总线数据进行错误检查和纠正。

        看门狗：独立看门狗（IWDG）和窗口看门狗（WWDG）监控程序运行流。

        电源监控：监控各供电轨的电压是否在正常范围。

        安全关断路径：即使MCU芯片失效，也能通过外部专用监控芯片（如CIC61508）强制关断PWM输出。

        管理与通信功能

        Bootloader：支持通过CAN/CAN FD或以太网进行可靠的、带校验和 rollback（回滚）功能的固件刷写（FOTA）。

        能量管理：与BMS协同，根据电池SOC、温度、健康状态（SOH）实时计算并限制放电/回馈充电功率。

        热管理：根据温度模型和冷却液流量，动态调整开关频率（降低频率可减少开关损耗）和输出功率，防止过热。

第二部分：内部功能模块架构深度剖析

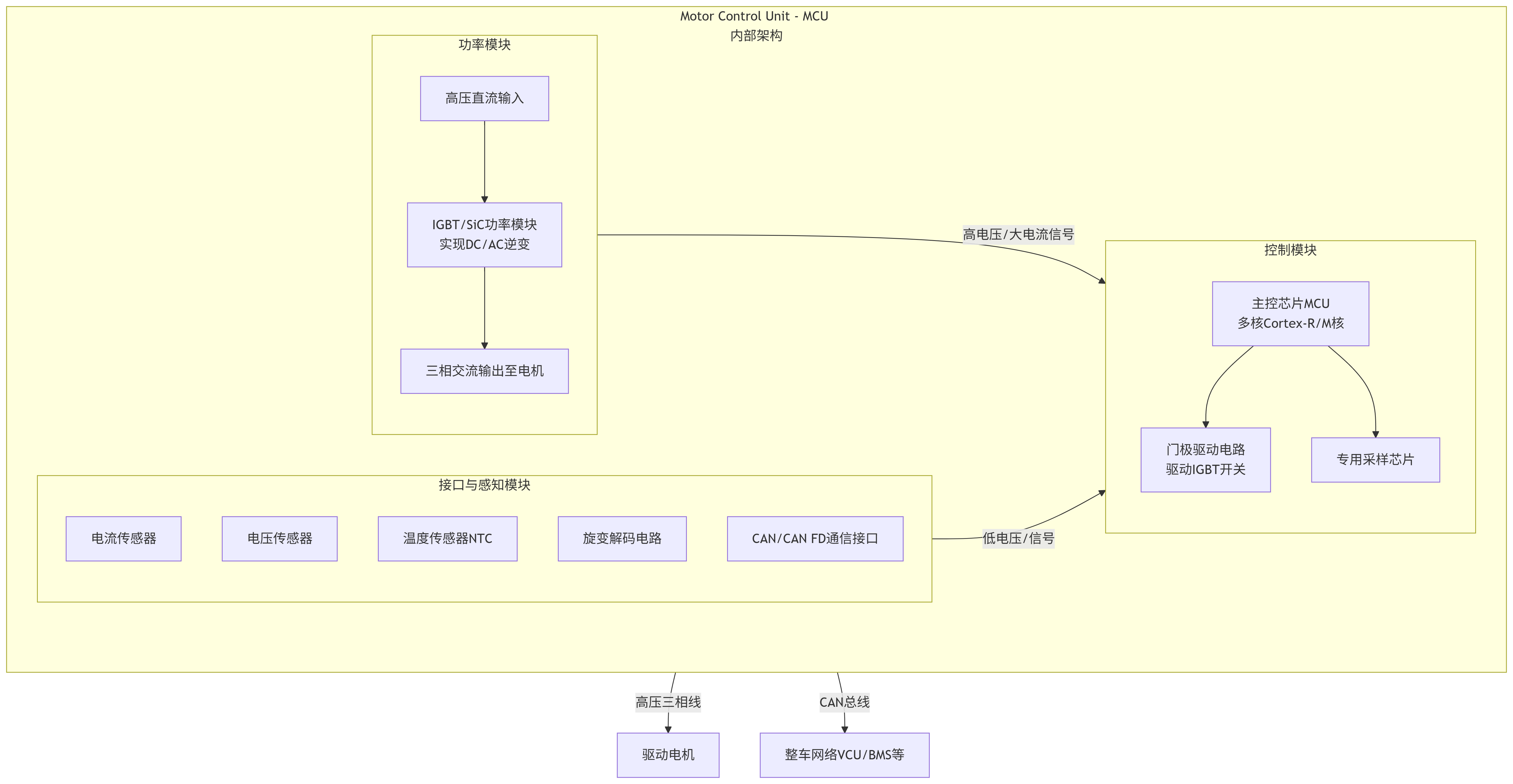

下图展示了一个高度集化的电机控制器内部架构，特别是主控芯片（MCU）内部的详细功能模块。

关键模块深度解读：

        主控MCU芯片：如Infineon Aurix TC3xx系列、NXP S32K3xx系列、TI C2000系列。它们不仅是计算核心，更集成了大量专用外设。

        GTM (Generic Timer Module)：一个非常强大的定时器协处理器，可以独立处理编码器信号解码、PWM模式生成、信号触发等复杂任务，极大减轻CPU负载。

        ePWM：增强型PWM模块，每个通道可独立配置死区时间、故障急停响应、高精度占空比控制，是驱动功率开关的核心。

        ADC：高采样率（>1MSPS）、多通道的ADC，通常与PWM同步触发，实现精确的采样时刻控制。

        栅极驱动芯片：如Infineon EiceDRIVER™。它接收MCU发出的低压PWM信号，将其放大到足以驱动IGBT/SiC栅极的电压（通常+15V/-8V）。它自身也集成短路保护（DESAT）、欠压锁定（UVLO）、米勒钳位等关键保护功能。

        隔离：在低压和高压之间必须进行电流隔离和电压隔离。常用光耦、电容隔离或磁隔离芯片对PWM信号和故障信号进行隔离。电流和电压采样则使用隔离运放（如AMC1301）或数字隔离器。

第三部分：交互信号深度列表（CAN矩阵示例）

以下是一个更接近实际项目的CAN信号交互表格，假设使用CAN FD（更高带宽）。

ECU	CANID	信号名	长度	值/单位	描述	周期
VCU → MCU	0x2E0	Veh_Spd	16 bit	0.01 km/h	车辆实际车速	10 ms
		Trq_Req	16 bit	0.5 Nm/bit, -600~600 Nm	总扭矩请求（驱动+）	10 ms
		Gear_Pos	4 bit	0-P, 1-R, 2-N, 3-D	档位请求	50 ms
	0x2E1	Brk_Pedal_Pos	8 bit	0.5 %	制动踏板开度	10 ms
MCU → VCU	0x3A0	MCU_ActTrq	16 bit	0.5 Nm/bit	电机实际输出扭矩	10 ms
		MCU_Spd	16 bit	1 RPM/bit	电机转速	10 ms
		MCU_Status	8 bit	0-Init, 1-Ready, ...	MCU状态机	50 ms
	0x3A1	MCU_ErrLvl	4 bit	0-NoErr, 1-Warn, 2-Derate, 3-Fault	故障等级	10 ms
		MCU_DiagCode	16 bit	-	标准故障码（UDS）	事件触发
BMS → MCU	0x6B0	BMS_Voltage	16 bit	0.1 V	电池总电压	100 ms
		BMS_SOC	8 bit	0.5 %	电池荷电状态	1 s
		BMS_ChgLimCurr	16 bit	0.1 A/bit	最大允许充电电流（回馈）	100 ms
		BMS_DischgLimCurr	16 bit	0.1 A/bit	最大允许放电电流	100 ms
MCU → BMS	0x7C0	MCU_ChgCurrReq	16 bit	0.1 A/bit	能量回收请求电流	50 ms
		MCU_DCVoltage	16 bit	0.1 V	直流母线实际电压	50 ms

---

第四部分：测试场景与实车测试深度详解

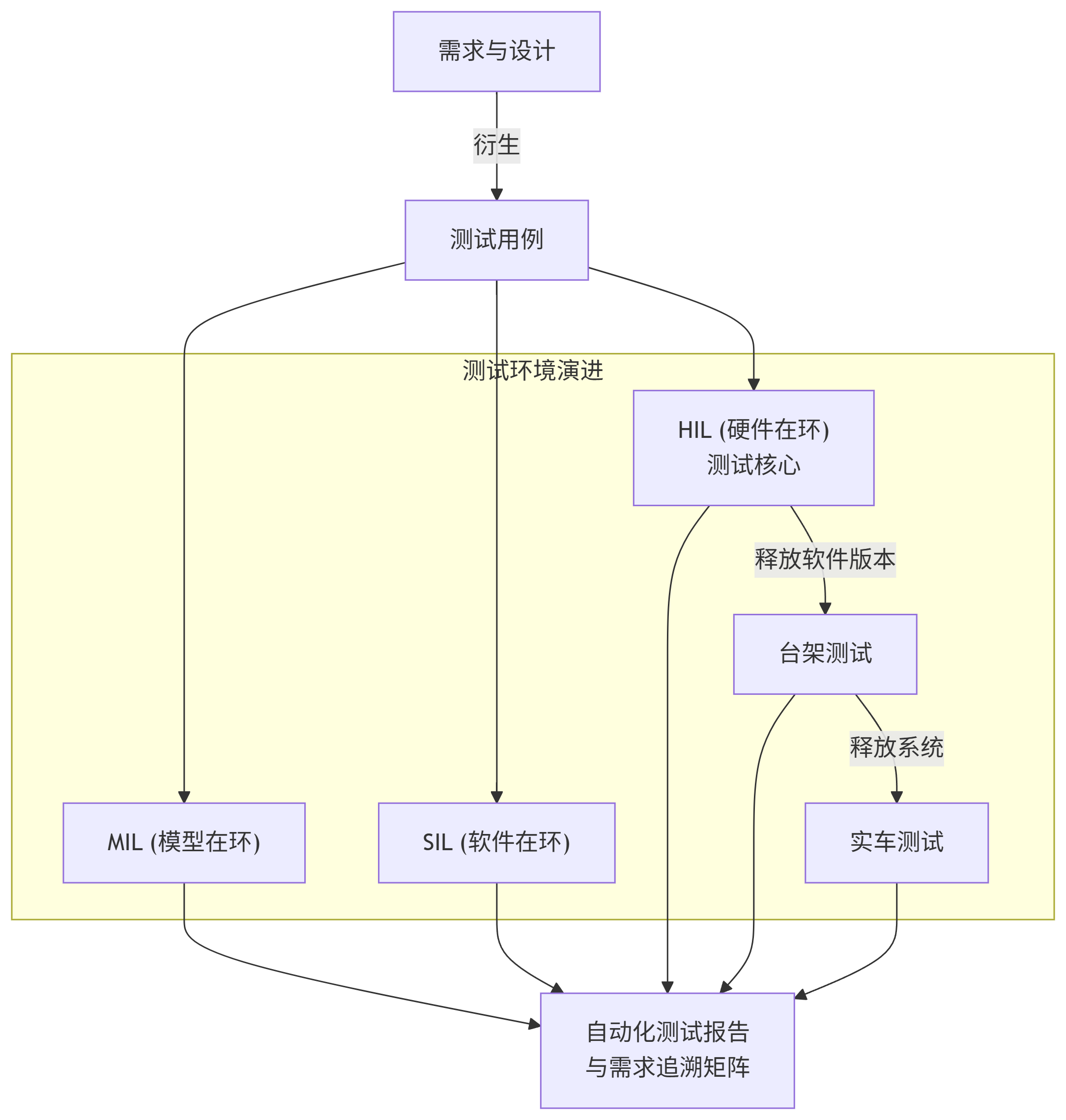

1. V流程中的测试体系

MIL/SIL：在PC上仿真测试控制模型和生成代码的逻辑正确性。

HIL：测试的核心环节。使用dSPACE、NI、恒润等实时仿真器，模拟整车环境（模拟VCU、BMS的CAN报文）、高保真电机模型（模拟PMSM/IM的电磁特性）、故障注入（如短路传感器线束）、极限工况（如极寒极热）、ECU网络管理等。HIL测试覆盖率可达70%以上。

2. 实车测试深度用例与方法

测试大项	测试子项	测试目的	详细测试方法与数据采集
功能与性能	扭矩响应与精度	验证从VCU发出指令到电机产生扭矩的延迟时间和稳态精度。	工具： 带CAN卡的PC、高精度电流钳、扭矩法兰。 方法： 在测功机台架上，通过CANoe发送阶跃扭矩指令（如从0Nm到200Nm），用示波器同步捕捉CAN上的 Trq_Req 信号和扭矩法兰的输出信号。测量响应时间（通常<10ms） 和稳态误差。
	全工况MAP测试	绘制电机系统在整个转速-扭矩范围内的效率MAP图。	工具： 测功机台架、功率分析仪。 方法： 控制电机在无数个（转速，扭矩）点稳定运行，记录输入直流功率（电压电流）和输出机械功率（扭矩转速），计算每个点的效率。这是评价电驱动系统性能的关键。
故障与安全	故障注入测试	验证所有诊断和保护功能在实车环境下是否按预期工作。	方法： 在真实线束上使用故障注入单元（如NI FTB）或手动模拟故障。 示例： 1. 模拟解析器故障：短接Sin+/Sin-信号线，监控CAN上是否报出正确的故障码，并且MCU是否进入安全状态（扭矩清零）。 2. 模拟过温：在NTC传感器线束上并联一个电阻，欺骗MCU使其“认为”温度过高，观察功率降额行为。
	跛行回家功能	验证在关键传感器（如解析器）失效后，能否依靠估计算法维持极低限速行驶。	方法： 在车辆低速行驶时，拔掉解析器接头。驾驶员应能感到动力中断一下后，车辆以极低速度（如5km/h）继续行驶，并能开到安全区域。
NVH	阶次分析	定位并解决特定转速下的噪声与振动问题。	工具： LMS/Head数据采集系统、加速度计、麦克风。 方法： 在全油门加速过程中，采集噪声和振动数据。分析其阶次谱，确定与电机电频率（8极电机为4阶）或开关频率相关的异常峰值的来源，并通过修改软件参数（如PWM开关频率、载波比）来规避。
耐久与可靠性	道路耐久试验	在真实道路环境中考核控制器的长期可靠性。	方法： 覆盖各种极端路况（强化坏路、高速环道、高原、高温、高寒地区）。连续长时间运行，监控控制器状态。试验后拆解检查IGBT焊层裂纹、电容容值衰减等。

第五部分：开发与测试流程（ASPICE & ISO 26262）

这是一个符合汽车行业标准的严格流程。

概念阶段：定义系统边界、功能、安全目标（ASIL等级）、初步架构。

系统开发：

系统需求：编写《系统需求规格说明书》（SyRS）。

系统架构：编写《系统架构设计文档》（SAD），定义硬件/软件接口（HSI）。

软硬件开发：

软件：基于需求编写《软件需求规格说明书》（SRS）。采用MBD方式进行软件架构设计、模型实现、自动代码生成。同时编写手写代码（底层驱动、通信栈等）。

硬件：根据需求进行原理图设计、PCB Layout、DFMEA（失效模式分析）、热仿真、结构仿真。

测试与验证（与开发并行的V模型右端）：

软件单元测试：对模型和代码进行100%模型覆盖率（MC/DC）测试。

软件集成测试：测试软件组件间的交互。

硬件测试：EVT/DVT/PVT各阶段的硬件测试，包括功能、性能、环境（振动、冲击、温湿度）、EMC（辐射/传导发射、抗扰度）。

系统集成与测试：在HIL台架上进行系统测试，追溯所有系统需求。

车辆验收测试：实车测试，作为最终的用户验收。

生产发布：完成PPAP（生产件批准程序），获得SOP放行许可。
