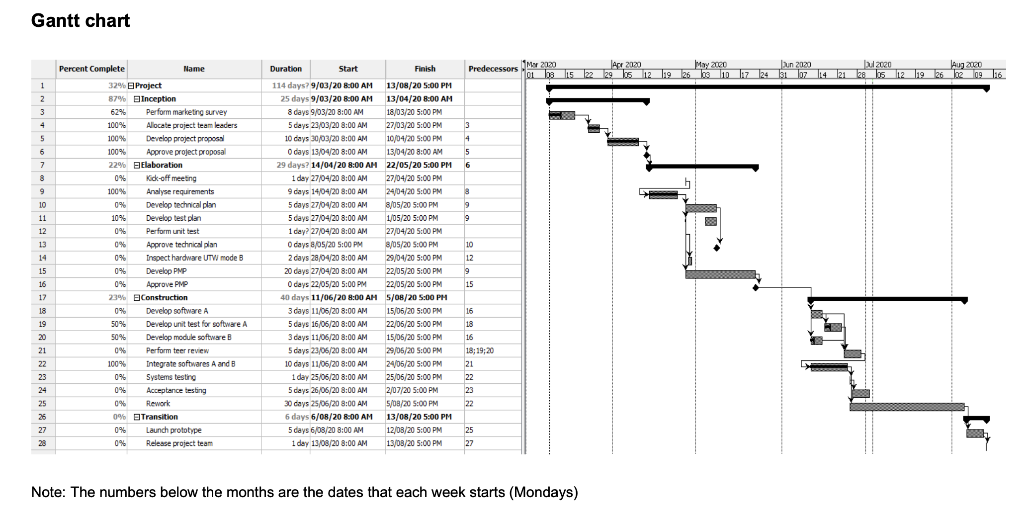

简介：甘特图是项目管理和任务规划中常用的时间可视化工具，通过条形图展示任务的起止时间及进度关系。本案例利用百度开源的JavaScript数据可视化库Echarts，实现甘特图的定制化绘制。尽管Echarts不直接提供甘特图类型，但通过其强大的自定义能力，结合bar系列、时间轴配置和graphic组件，可灵活构建功能完整的甘特图。该“甘特图.rar”压缩包包含完整的实现代码或封装组件，涵盖数据结构设计、图表配置、事件交互与视觉优化等内容，适用于Web端项目进度管理的可视化开发。

1. 甘特图基本概念与应用场景

甘特图的基本构成与可视化逻辑

甘特图通过横轴表示时间维度、纵轴列出任务项，以水平条形展现每项任务的起止时间与进度。其核心元素包括 任务条目 （Task Entry）、 时间轴 （Time Axis）、 进度指示 （Progress Indicator）和 依赖连线 （Dependency Link），共同构建出项目执行的时间脉络。

在实际应用中，甘特图不仅适用于瀑布模型下的阶段性管控，也逐步融入敏捷开发中用于迭代规划与跨团队协同排期。随着Web端数据可视化需求升级，传统静态图表已难以满足动态交互、实时更新等场景，亟需结合现代可视化库实现高性能、可交互的甘特图解决方案。

2. Echarts数据可视化库简介

随着前端技术栈的发展，特别是Vue、React等主流框架的普及，Echarts也持续演进，提供了完善的组件封装机制与生态集成方案。本章将深入剖析Echarts的核心架构与设计哲学，解析其在不同业务场景下的适用性，并探讨其在复杂系统中的集成优势，为后续基于该库实现甘特图提供坚实的技术基础。

2.1 Echarts的核心架构与设计理念

Echarts之所以能够在众多可视化库中脱颖而出，关键在于其清晰的模块化架构与前瞻性的设计理念。整个库采用分层设计，从底层渲染引擎到上层API接口均体现出良好的扩展性与性能优化策略。理解这些核心机制，有助于开发者在实际项目中做出合理的技术选型与性能调优决策。

2.1.1 组件化设计思想与可扩展性

Echarts采用典型的组件化架构，将图表的不同视觉元素抽象为独立的功能模块，如 series （系列）、 xAxis （X轴）、 yAxis （Y轴）、 legend （图例）、 tooltip （提示框）、 grid （网格）等。每个组件都可以单独配置，且彼此之间通过标准接口通信，形成松耦合的结构。

这种设计带来了极高的灵活性。例如，在一个折线图中，可以自由替换 series.type 为 bar 来切换成柱状图，而无需重写其他配置项；也可以通过添加 visualMap 组件实现颜色映射，或引入 dataZoom 实现数据区域缩放功能。

const option = {
  title: { text: '销售额趋势' },
  tooltip: { trigger: 'axis' },
  legend: { data: ['销售额'] },
  xAxis: {
    type: 'category',
    data: ['一月', '二月', '三月', '四月']
  },
  yAxis: {
    type: 'value'
  },
  series: [{
    name: '销售额',
    type: 'line',
    data: [120, 132, 101, 144]
  }]
};

逻辑分析与参数说明：

title : 定义图表标题， text 字段指定显示文本。
tooltip.trigger = 'axis' : 表示当鼠标悬停时，触发整条坐标轴上的数据提示，适用于多系列对比。
legend.data : 图例项列表，用于区分不同数据系列。
xAxis.type = 'category' : 表示X轴为类目轴，适合离散值（如月份）。
yAxis.type = 'value' : 数值轴，自动根据数据范围计算刻度。
series.type = 'line' : 指定该系列为折线图类型，若改为 'bar' 则变为柱状图。

扩展讨论 ：组件化设计允许开发者通过 echarts.registerComponent() 或 echarts.registerChart() 扩展自定义组件。例如，可注册一个新的 ganttAxis 组件专门用于甘特图的时间轴布局，从而提升复用性和语义清晰度。

组件名称	功能描述	是否必选
`series`	数据系列定义，决定图表类型与数据源	✅ 必选
`xAxis` / `yAxis`	坐标轴配置，控制刻度、标签、方向等	⚠️ 至少一个
`grid`	控制绘图区域的位置与尺寸	❌ 可选
`legend`	图例展示，便于识别多个系列	❌ 可选
`tooltip`	鼠标交互提示信息	❌ 可选
`dataZoom`	支持数据区域缩放	❌ 可选

graph TD
    A[Option 配置对象] --> B[Series 数据系列]
    A --> C[X/Y Axis 坐标轴]
    A --> D[Legend 图例]
    A --> E[Tooltip 提示框]
    A --> F[Grid 网格布局]
    B --> G[Renderer 渲染器]
    C --> G
    D --> H[Event System 事件系统]
    E --> H
    G --> I[Canvas/SVG 输出]
    H --> J[用户交互响应]

该流程图展示了Echarts如何将配置对象分解为各个组件，并最终通过渲染器输出图形。组件间的低耦合特性使得任意部分都可以被替换或增强，体现了其强大的可扩展性。

2.1.2 渲染引擎（Canvas/SVG）对比与选择策略

Echarts支持两种底层渲染方式： Canvas 和 SVG ，分别适用于不同的使用场景。自v5版本起，Echarts默认使用Canvas进行渲染，但可通过初始化参数显式指定使用SVG。

Canvas 渲染模式

Canvas是一种位图绘制技术，所有图形元素都被绘制在一个 <canvas> 标签内，作为像素图像呈现。优点包括：

高性能 ：尤其适合大规模数据点（如数万条记录）的快速绘制；
内存占用低 ：DOM节点数量恒定，仅一个 <canvas> 元素；
动画流畅 ：帧级控制能力强，适合动态变化频繁的图表。

缺点也很明显：
- 不可选中/不可访问 ：无法对单个图形元素绑定事件或进行SEO优化；
- 缩放失真 ：放大后可能出现锯齿，影响高清屏体验；
- 调试困难 ：浏览器开发者工具难以定位具体图形元素。

SVG 渲染模式

SVG是矢量图形技术，每个图形元素（如矩形、线条）都对应一个独立的DOM节点。优势如下：

高保真缩放 ：无限清晰，适合打印或高分辨率显示；
可访问性强 ：支持ARIA属性，利于无障碍访问；
事件精准绑定 ：每个 <rect> 、 <path> 均可独立监听点击、hover等事件；
易于样式定制 ：可通过CSS控制颜色、边框、动画等。

但其劣势在于：
- 性能瓶颈 ：当图形元素过多（>5000）时，DOM操作会导致页面卡顿；
- 内存消耗大 ：每个元素都是DOM节点，大量数据易引发内存溢出；
- 兼容性略差 ：旧版IE支持不佳。

如何选择？

应根据具体业务需求权衡：

场景	推荐渲染方式	理由
大数据量仪表盘（>1w点）	Canvas	性能优先
小数据量交互图表（<1k点）	SVG	更好的交互与可访问性
打印报表、PDF导出	SVG	高清输出
移动端轻量图表	Canvas	减少DOM压力
需要屏幕阅读器支持	SVG	WAI-ARIA兼容

// 初始化时指定渲染引擎
const chart = echarts.init(document.getElementById('chart'), null, {
  renderer: 'svg' // 或 'canvas'
});

代码逐行解读：
- echarts.init() : 创建Echarts实例；
- 第一个参数：目标容器DOM元素；
- 第二个参数：主题名（null表示默认主题）；
- 第三个参数：初始化配置对象，其中 renderer 字段决定渲染方式。

实践建议 ：对于甘特图这类中等规模（几十到几百个任务条）的图表，若需支持拖拽、点击编辑等功能，推荐使用SVG模式，以便精确捕获事件目标；若追求极致性能且交互较少，则可用Canvas。

2.1.3 数据驱动的视图更新机制

Echarts遵循“数据即状态”的理念，视图完全由数据决定。每次调用 setOption() 方法时，Echarts会进行 增量比对（diff） ，仅更新发生变化的部分，而非全量重绘，极大提升了渲染效率。

核心工作流程：

开发者调用 chart.setOption(option)
Echarts 解析新旧 option 结构
对比各组件差异（如新增series、修改data）
计算最小变更集
执行局部重绘或动画过渡

// 初始配置
chart.setOption({
  series: [{
    type: 'bar',
    data: [10, 20, 30]
  }]
});

// 后续更新数据
setTimeout(() => {
  chart.setOption({
    series: [{
      data: [15, 25, 35] // 自动触发平滑过渡动画
    }]
  });
}, 1000);

逻辑分析：
- 第一次调用 setOption 完成初次渲染；
- 第二次调用仅传递部分配置，Echarts智能识别这是对已有series的更新；
- 内部启用渐变动画（默认开启），实现数值增长的视觉反馈；
- 若数据长度变化（如新增一项），还会自动补间插入新柱子。

参数说明与优化技巧：

notMerge: false （默认）：合并新旧选项，保留未更改部分；
notMerge: true ：完全覆盖，适用于彻底切换图表类型；
replaceMerge : 指定某些组件是否强制替换（如 ['series'] ）；
transition : 控制动画行为（实验性API）；

chart.setOption(newOption, {
  notMerge: false,
  replaceMerge: ['series'], // series数组按索引合并
  silent: false // 是否静默更新（不触发事件）
});

配置项	类型	默认值	说明
`notMerge`	Boolean	`false`	是否不合并新旧option
`replaceMerge`	Array	`[]`	指定需替换合并的组件名
`silent`	Boolean	`false`	更新时不触发事件

stateDiagram-v2
    [*] --> 初始化
    初始化 --> 首次setOption
    首次setOption --> 构建组件树
    构建组件树 --> 渲染图形
    [*] --> 后续更新
    后续更新 --> 调用setOption
    调用setOption --> 差异检测
    差异检测 --> 计算变更集
    计算变更集 --> 局部更新/动画
    局部更新/动画 --> 视图刷新

此状态图清晰地描绘了Echarts从初始化到动态更新的完整生命周期。数据驱动机制确保了无论数据来源是定时轮询、WebSocket推送还是用户操作，都能高效同步到视图层。

高级应用场景 ：在甘特图中，当用户拖动任务条调整工期时，可通过监听拖拽结束事件，提取新的开始/结束时间，构造新的 series.data 并调用 setOption ，Echarts将自动重绘任务条并保持其他元素不变，实现丝滑的交互体验。

2.2 Echarts常用图表类型及其适用场景

Echarts内置了超过二十种图表类型，覆盖了绝大多数数据分析需求。合理选用图表类型不仅能提升信息传达效率，还能显著改善用户体验。以下将系统梳理常见图表的基础配置与高级用法，并结合典型业务场景给出选型建议。

2.2.1 折线图、柱状图、饼图的基础配置

这三类是最基础也是最常用的图表类型，广泛用于趋势分析、对比统计和占比展示。

折线图（Line Chart）

适用于展示连续数据的变化趋势，如日活曲线、股价走势等。

chart.setOption({
  xAxis: { type: 'time' },
  yAxis: { type: 'value' },
  series: [{
    type: 'line',
    data: [
      ['2024-01-01', 100],
      ['2024-01-02', 120],
      ['2024-01-03', 110]
    ],
    smooth: true, // 平滑曲线
    areaStyle: {} // 填充面积
  }]
});

xAxis.type = 'time' : 自动解析时间字符串；
series.smooth : 启用贝塞尔曲线平滑；
areaStyle : 显示曲线下方填充区域，增强视觉层次。

柱状图（Bar Chart）

适合比较离散类别的数值大小，如各部门销售额对比。

chart.setOption({
  xAxis: { type: 'value' },
  yAxis: { type: 'category', data: ['研发', '市场', '运营'] },
  series: [{
    type: 'bar',
    data: [80, 60, 70],
    label: { show: true, position: 'right' }
  }]
});

注意：此处Y轴为类目轴，X轴为数值轴，实现横向柱状图；
label.show : 在柱子右侧显示数值标签。

饼图（Pie Chart）

用于展示整体构成比例，如市场份额分布。

chart.setOption({
  series: [{
    type: 'pie',
    data: [
      { value: 40, name: 'Android' },
      { value: 35, name: 'iOS' },
      { value: 25, name: 'Other' }
    ],
    radius: ['40%', '70%'], // 环形图
    emphasis: {
      itemStyle: { shadowBlur: 10 }
    }
  }]
});

radius 为数组时表示空心环形图；
emphasis 定义高亮状态样式。

图表类型	主要用途	推荐数据量	交互建议
折线图	趋势分析	< 10k 点	开启 `dataZoom`
柱状图	类别对比	< 50 条	添加排序功能
饼图	构成比例	< 10 项	避免过多样本

2.2.2 关系图、地图、热力图的高级应用

关系图（Graph）

用于展示节点间的关系网络，如组织架构、知识图谱。

chart.setOption({
  series: [{
    type: 'graph',
    layout: 'force', // 力导向布局
    data: [{ name: 'A' }, { name: 'B' }],
    links: [{ source: 'A', target: 'B' }],
    roam: true // 支持拖拽缩放
  }]
});

layout: 'force' : 物理模拟自动排布；
roam: true : 用户可交互操作图谱。

地图（Map）

结合GeoJSON实现地理空间数据可视化。

echarts.registerMap('china', geoJson); // 注册地图数据
chart.setOption({
  series: [{
    type: 'map',
    map: 'china',
    data: [{ name: '广东', value: 1200 }]
  }]
});

需提前加载中国地图GeoJSON；
支持省市下钻、自定义着色等。

热力图（Heatmap）

常用于密度分析，如网站点击热区、城市人口分布。

chart.setOption({
  visualMap: { min: 0, max: 100, type: 'continuous' },
  series: [{
    type: 'heatmap',
    coordinateSystem: 'cartesian2d',
    data: [[0, 0, 20], [0, 1, 40]] // [xIndex, yIndex, value]
  }]
});

visualMap 控制颜色映射；
数据格式为三维数组 [x, y, value] 。

pie
    title 图表类型使用频率（抽样统计）
    “折线图” ： 35
    “柱状图” ： 30
    “饼图” ： 15
    “关系图” ： 8
    “地图” ： 7
    “热力图” ： 5

2.2.3 自定义系列与图形组件的应用边界

对于非标准图表（如甘特图），Echarts提供 custom 系列和 graphic 组件进行扩展。

series: [{
  type: 'custom',
  renderItem: function (params, api) {
    const x = api.value(0);
    const y = api.value(1);
    const height = api.size([0, 1])[1] * 0.6;
    return {
      type: 'rect',
      shape: {
        x: x - 10,
        y: y - height / 2,
        width: 20,
        height: height
      },
      style: api.style()
    };
  },
  data: [[10, 20], [30, 40]]
}]

renderItem 定义每个数据项的图形绘制逻辑；
api.value() 获取原始数据；
api.size() 转换坐标为像素尺寸。

边界提醒 ：过度依赖 custom 可能导致维护成本上升，建议优先尝试组合现有系列+ markPoint/markLine/graphic 实现目标效果。

2.3 Echarts在复杂业务系统中的集成优势

2.3.1 与主流前端框架（Vue/React）的兼容性实践

Echarts可无缝集成至Vue和React项目中。

Vue 中使用（Options API）：

<template>
  <div ref="chart" style="width: 600px; height: 400px"></div>
</template>

<script>
import * as echarts from 'echarts';

export default {
  mounted() {
    this.chart = echarts.init(this.$refs.chart);
    this.chart.setOption({ /* 配置 */ });
  },
  beforeDestroy() {
    this.chart.dispose();
  }
}
</script>

React 中使用（Hooks）：

import { useEffect, useRef } from 'react';
import * as echarts from 'echarts';

function Chart() {
  const ref = useRef(null);
  useEffect(() => {
    const chart = echarts.init(ref.current);
    chart.setOption({ /* 配置 */ });
    return () => chart.dispose();
  }, []);
  return <div ref={ref} style={{ width: 600, height: 400 }} />;
}

关键点：必须在组件卸载时调用 dispose() 释放资源，防止内存泄漏。

2.3.2 大数据量下的性能优化手段

渐进渲染（Progressive Rendering）

对大数据集启用渐进渲染，避免主线程阻塞：

series: [{
  data: largeData,
  progressive: 500,     // 每批渲染500个点
  progressiveThreshold: 1000 // 超过1000点启用
}]

虚拟滚动（Virtual Scroll）

结合 dataZoom 实现百万级数据浏览：

dataZoom: [{
  type: 'slider',
  start: 0,
  end: 10,
  filterMode: 'filter' // 只渲染可见数据
}]

2.3.3 主题定制与国际化支持能力分析

支持通过 registerTheme 定义企业级视觉规范，并提供 i18n 多语言包：

echarts.registerTheme('dark-blue', { /* 颜色方案 */ });
chart.setOption({}, { theme: 'dark-blue' });

// 国际化
echarts.use([langZh, langEn]);

3. 基于Echarts的甘特图原理分析

在现代前端可视化技术中，Echarts 作为国内最具影响力的开源数据可视化库之一，凭借其强大的渲染能力、灵活的配置体系和良好的可扩展性，被广泛应用于复杂图表的构建。尽管 Echarts 原生并未提供“甘特图”这一专用图表类型，但通过对其坐标系统、系列组件与图形元素的深度组合使用，完全能够实现功能完整、交互丰富的甘特图效果。本章将深入剖析如何利用 Echarts 的基础能力模拟并构建专业级甘特图，揭示其底层结构映射逻辑，并为后续的数据驱动与交互增强奠定理论和技术基础。

3.1 甘特图的可视化结构拆解

甘特图的核心价值在于以时间为主线，将任务安排以条形形式展现在二维平面上，从而直观呈现项目进度、资源分配及任务依赖关系。要实现这一目标，必须首先理解其构成要素及其在视觉空间中的表达方式。从结构上来看，一个标准甘特图主要由三个核心部分组成： 时间轴（X轴） 、 任务名称轴（Y轴） 和 任务条形块（Bar） 。这三者共同构成了甘特图的空间骨架，决定了信息的组织方式与用户感知路径。

3.1.1 时间轴（X轴）作为连续时间维度的表达方式

时间轴是甘特图的横向基准线，代表项目的整个时间跨度，通常以天、周或月为单位进行划分。它不仅承担着度量任务持续时间的功能，还负责展示任务之间的相对位置关系。例如，某任务是否提前于另一任务启动，是否存在重叠等，均依赖于 X 轴的时间刻度精度与布局合理性。

在 Echarts 中，X 轴默认支持多种类型，包括 category （类目型）、 value （数值型）和 time （时间型）。对于甘特图而言，选择合适的轴类型至关重要。虽然 time 类型天然适用于日期数据，但由于其自动格式化机制可能影响自定义控制力，实践中更常采用 value 类型配合时间戳的方式进行精确映射。

具体来说，每个任务的开始时间和结束时间可以转换为 Unix 时间戳（毫秒），然后作为 X 轴上的数值区间进行绘制。这种方式的优势在于：

可以精确到毫秒级别；
支持跨时区处理；
易于计算任务长度（结束 - 开始）；
兼容 Echarts 的 series.bar 图形绘制逻辑。

此外，X 轴还需要具备良好的标签展示能力，确保用户能清晰识别当前显示的是哪一天或哪一周。为此，需结合 axisLabel.formatter 函数对刻度标签进行格式化输出，如 "YYYY-MM-DD" 或 "第{week}周" 等。

以下是一个典型的时间轴配置示例：

xAxis: {
  type: 'value',
  position: 'top',
  axisLine: { show: false },
  axisTick: { show: false },
  splitLine: { show: true, lineStyle: { color: '#eee' } },
  axisLabel: {
    formatter: function (value) {
      return dayjs(value).format('MM/DD');
    }
  }
}

代码逻辑逐行解读：

type: 'value' ：设置 X 轴为数值型，便于用时间戳表示时间。

position: 'top' ：将时间轴置于顶部，符合甘特图常规布局。

axisLine 与 axisTick 设为 false ：隐藏轴线与刻度线，提升视觉整洁度。

splitLine.show: true ：启用网格线，帮助用户横向对齐任务条。

formatter 使用 dayjs 库将时间戳转为易读的 “月/日” 格式。

该设计保证了时间轴既具备高精度的时间表达能力，又能提供友好的人机交互界面。

配置项	功能说明	推荐值
`type`	轴类型	`'value'`
`position`	轴位置	`'top'`
`splitLine.show`	是否显示垂直网格线	`true`
`axisLabel.formatter`	标签格式化函数	自定义日期格式
`min` / `max`	时间范围边界	动态计算

graph LR
    A[原始时间字符串] --> B(解析为Date对象)
    B --> C{是否有效?}
    C -->|是| D[转换为时间戳]
    C -->|否| E[抛出错误或设默认值]
    D --> F[X轴数值坐标]

上述流程图展示了时间数据从原始输入到最终坐标映射的完整路径，体现了数据预处理在甘特图构建中的关键作用。

3.1.2 任务名称轴（Y轴）作为分类坐标轴的布局逻辑

Y 轴用于列出所有任务名称，并按垂直顺序排列，形成任务列表。与 X 轴不同，Y 轴本质上是一个 类目轴（category axis） ，即每一个任务对应 Y 轴上的一个固定位置，而非连续数值。

在 Echarts 中，可通过设置 yAxis.type = 'category' 来实现此类布局。同时，为了使任务条与其名称准确对齐，还需确保 Y 轴的 data 数组与任务数据的顺序一致。例如：

yAxis: {
  type: 'category',
  data: ['需求分析', '原型设计', '前端开发', '后端开发', '测试上线'],
  axisLine: { show: false },
  axisTick: { show: false },
  splitLine: { show: true, lineStyle: { color: '#f0f0f0' } }
}

参数说明：

data : 显式指定任务名列表，决定任务在纵轴上的排序；

axisLine 和 axisTick 关闭以简化视觉干扰；

splitLine.show: true 启用水平网格线，辅助定位任务条高度。

值得注意的是，在实际应用中，任务可能是树状结构（含父子层级），此时 Y 轴仍需扁平化处理——即将所有叶子节点展开为一维数组，保留缩进信息于标签文本中，或通过 graphic 组件额外绘制层级标识。

此外，当任务数量较多时，Y 轴可能出现滚动需求。Echarts 提供了 dataZoom 组件支持纵向滚动，只需添加如下配置即可：

dataZoom: [
  {
    type: 'slider',
    yAxisIndex: 0,
    start: 0,
    end: 50,
    orient: 'vertical'
  }
]

此配置启用垂直滑动条，允许用户查看超出可视区域的任务项，极大提升了大数据场景下的可用性。

3.1.3 任务条形（Bar）与时间区间的映射关系

任务条形是甘特图中最核心的视觉元素，用于表示某项任务的起止时间与完成进度。在 Echarts 中，最接近该需求的图表类型是 bar 系列，尤其是其支持“起始值 + 宽度”的区间表示法。

具体实现思路如下：
- 将每个任务视为一条水平柱状图；
- 柱子的起点为其开始时间（时间戳）；
- 柱子的宽度为其持续时间（结束时间戳 - 开始时间戳）；
- 若需表示进度，则可通过叠加两个 bar 实现：背景为总时长，前景为已完成部分。

对应的 series 配置如下：

series: [{
  name: '任务区间',
  type: 'bar',
  coordinateSystem: 'cartesian2d',
  data: [
    { value: [startTime1, endTime1], itemStyle: { color: '#5B9BD5' } },
    { value: [startTime2, endTime2], itemStyle: { color: '#ED7D31' } }
  ],
  label: { show: true, position: 'insideRight', formatter: '任务A' }
}]

代码逻辑分析：

coordinateSystem: 'cartesian2d' ：明确使用直角坐标系；

value: [start, end] ：Echarts 支持数组形式表示区间，自动计算宽度；

itemStyle.color ：可为不同任务设置差异化颜色；

label.position: 'insideRight' ：将任务名称标注在条形右侧内部，避免遮挡。

这种基于 value 数组的区间表达方式，完美契合甘特图对时间跨度的描述需求，无需手动计算像素宽度，极大降低了开发复杂度。

综上所述，通过对 X 轴、Y 轴与 Bar 系列的合理配置，Echarts 已具备构建基本甘特图的能力。下一节将进一步探讨如何在现有坐标系基础上模拟真实甘特图的布局效果。

3.2 利用Echarts坐标系模拟甘特图布局

虽然 Echarts 没有内置甘特图类型，但其强大的坐标系统允许开发者通过组合 xAxis 、 yAxis 与 series 实现任意二维图表布局。在本节中，我们将重点分析如何借助 Echarts 的坐标机制精确还原甘特图的空间结构，并解决常见布局难题。

3.2.1 使用value类X轴表示时间刻度的可行性分析

如前所述， value 类型 X 轴是实现甘特图时间轴的首选方案。相较于 time 类型， value 类型不强制绑定日期解析逻辑，赋予开发者更高的自由度来控制时间单位与刻度分布。

其优势体现在以下几个方面：

精确控制时间粒度
开发者可根据业务需要选择时间单位（秒、分钟、小时、天），并通过统一的时间戳进行换算，避免因本地时区或夏令时导致偏差。
支持非均匀时间间隔
在某些特殊场景下（如科研实验记录），时间点可能并非等距分布。 value 轴天然支持不规则间距，而 time 轴则倾向于平均分布。
兼容大数据量渲染优化
当项目包含数百个任务时，若使用 time 轴可能导致刻度密度过高。通过 value 轴结合 dataZoom ，可动态调整可见范围，提升性能。

然而， value 轴也存在局限性： 缺乏自动时间语义识别能力 。这意味着所有时间格式化工作必须由开发者手动完成，包括：

刻度间隔的智能生成（如每月第一天）；
多层级标签（年+月、周+日）的嵌套展示；
节假日标记的自动跳过。

因此，在实际工程中，建议封装一层时间管理模块，统一处理时间戳转换、刻度生成与标签格式化逻辑。例如：

function generateTimeTicks(startDate, endDate, granularity = 'day') {
  const ticks = [];
  let current = new Date(startDate);
  while (current <= endDate) {
    ticks.push(current.getTime());
    if (granularity === 'day') current.setDate(current.getDate() + 1);
    else if (granularity === 'week') current.setDate(current.getDate() + 7);
    else if (granularity === 'month') current.setMonth(current.getMonth() + 1);
  }
  return ticks;
}

该函数可根据起止时间与粒度生成一组时间戳，供 xAxis.axisPointer.snap 或 dataZoom 使用。

3.2.2 Y轴采用category类型实现任务垂直排列

Y 轴的任务排列不仅要清晰，还需支持多种任务状态的视觉区分。除了基本的任务名称外，还可通过以下方式增强表达能力：

颜色编码 ：不同阶段的任务使用不同颜色（如蓝色=计划中，绿色=进行中，灰色=已完成）；
图标标注 ：在任务名前添加小图标表示优先级或风险等级；
缩进结构 ：通过空格或符号实现父子任务的层级缩进。

为了实现这些效果，可在 yAxis.data 中使用富文本格式：

yAxis: {
  type: 'category',
  data: [
    '{title|项目经理}',
    '  {task|需求评审}',
    '  {task|UI设计}',
    '{title|开发团队}',
    '  {task|API开发}',
    '  {task|前端实现}'
  ],
  axisLabel: {
    rich: {
      title: { fontWeight: 'bold', fontSize: 14, color: '#333' },
      task: { padding: [0, 0, 0, 16], color: '#666' }
    }
  }
}

扩展说明：

rich 属性定义了富文本样式模板；

{title|...} 表示应用 title 样式的文本；

padding 实现左缩进，模拟子任务层级。

这种方法无需额外 DOM 节点即可实现复杂的视觉层次，充分利用了 Echarts 内部文本渲染引擎。

3.2.3 坐标系对齐与网格区域划分技巧

为了提升可读性，甘特图通常会在背景中加入细密的网格线，帮助用户横向比对任务时间、纵向追踪任务名称。Echarts 提供了 grid 组件用于控制绘图区域的尺寸与边距，合理设置 grid 参数可显著改善整体布局美观度。

推荐配置如下：

grid: {
  top: 40,
  bottom: 30,
  left: 150,
  right: 80,
  containLabel: true
}

参数	作用	建议值
`top`	上边距	40px（留出标题空间）
`bottom`	下边距	30px（防止标签裁剪）
`left`	左边距	≥150px（容纳长任务名）
`right`	右边距	80px（预留滚动条或操作按钮）
`containLabel`	自动扩展边距以包含标签	`true`

graph TB
    A[Canvas容器] --> B[Grid区域]
    B --> C[X轴时间刻度]
    B --> D[Y轴任务列表]
    B --> E[Bar任务条]
    C <--> F[DataZoom同步]
    D <--> G[Vertical Scroll]
    E --> H[Tooltip交互]

该流程图展示了各组件在 grid 区域内的协作关系，强调了布局协调的重要性。

3.3 图表元素的功能映射与扩展思路

标准的 bar 图仅能表达任务区间，难以满足现代甘特图对依赖线、里程碑、进度百分比等高级功能的需求。为此，需引入 Echarts 的 graphic 、 markLine 、 markPoint 等扩展组件，突破原生系列限制，实现专业化功能增强。

3.3.1 Bar系列用于绘制任务区间块

bar 系列是甘特图的主干，但可通过以下方式进一步优化：

双层 Bar 表示进度 ：使用两个 bar 分别表示总时长与已完成部分；
圆角边缘提升美感 ：设置 itemStyle.barBorderRadius ；
悬停高亮与提示 ：启用 tooltip 并绑定任务详情。

示例代码：

series: [
  {
    name: '总时长',
    type: 'bar',
    data: [[start, end]],
    itemStyle: { color: '#e0e0e0', barBorderRadius: 4 }
  },
  {
    name: '已完成',
    type: 'bar',
    data: [[start, start + duration * progress]],
    itemModel: { color: '#4caf50' }
  }
]

参数说明：

两层 bar 共享同一 Y 轴位置，X 轴区间不同；

barBorderRadius 设置圆角半径，使条形更具现代感；

progress 为 0~1 的浮点数，表示完成比例。

3.3.2 Graphic组件实现非标准图形（如箭头、连接线）

任务间的依赖关系通常以带箭头的连线表示。由于 bar 系列无法直接绘制斜线，必须借助 graphic.elements 手动添加图形元素。

graphic: {
  elements: [
    {
      type: 'line',
      shape: { x1: xStart, y1: y1, x2: x2, y2: y2 },
      style: { stroke: '#999', lineWidth: 1 }
    },
    {
      type: 'triangle',
      shape: { width: 6, height: 6 },
      rotation: Math.PI / 2,
      position: [x2, y2],
      style: { fill: '#999' }
    }
  ]
}

逻辑分析：

line 绘制主线段；

triangle 旋转 90° 形成右向箭头；

坐标需根据任务位置动态计算。

此方法灵活性极高，可用于绘制任意形状的连接符。

3.3.3 利用markLine与markPoint增强关键节点标识

markPoint 可用于标记里程碑事件：

series: [{
  markPoint: {
    data: [{ name: '发布上线', xAxis: releaseTime, yAxis: taskIndex }]
  }
}]

markLine 可标出关键阶段区间：

markLine: {
  data: [[{ xAxis: phaseStart }, { xAxis: phaseEnd }]]
}

两者结合可大幅提升图表的信息密度与决策支持能力。

3.4 动态交互需求下的响应式设计原则

随着项目规模扩大，静态图表已无法满足实时调整需求。现代甘特图应支持缩放、拖拽、点击反馈等交互行为，而这要求我们在架构设计之初就遵循响应式原则。

3.4.1 缩放与平移操作对时间精度的影响控制

通过 dataZoom 实现时间轴缩放：

dataZoom: [{
  type: 'slider',
  xAxisIndex: 0,
  start: 20,
  end: 40
}, {
  type: 'inside',
  xAxisIndex: 0
}]

配合 xAxis.min 与 xAxis.max 动态更新，实现无缝缩放体验。

3.4.2 拖拽调整任务时间范围的技术路径预研

实现拖拽的关键在于监听 mousedown → mousemove → mouseup 事件链，并结合 setOption 实时更新 series.data 。可借助第三方库（如 interact.js）简化操作。

未来可通过 WebGL 渲染器提升大规模拖拽性能，值得深入探索。

4. 任务数据源设计（JSON格式）

4.1 甘特图数据模型的抽象与规范化

4.1.1 任务对象的基本属性定义（ID、名称、开始时间、结束时间、进度）

在构建甘特图的数据模型时，任务对象的结构化定义是整个系统设计的核心。一个任务通常包含以下基本属性：

属性名	类型	描述
`id`	string	任务唯一标识符，用于关联和操作
`name`	string	任务名称，用于显示在Y轴任务列表中
`startDate`	date	任务开始时间，用于X轴时间轴定位
`endDate`	date	任务结束时间，用于绘制任务条形
`progress`	number	任务完成进度百分比，0~100之间
`parentId`	string	父任务ID，用于支持层级结构
`dependencies`	array	依赖任务的ID数组

示例JSON结构如下：

{
  "id": "task1",
  "name": "需求分析",
  "startDate": "2025-04-01",
  "endDate": "2025-04-05",
  "progress": 80
}

代码解析：
- id 字段是任务的唯一标识符，便于在前端组件中进行查找和操作。
- name 字段用于Y轴的标签展示，支持用户识别任务。
- startDate 与 endDate 字段定义了任务的时间区间，Echarts将这两个字段转换为时间轴上的数值坐标。
- progress 表示任务的完成进度，可以用来绘制进度条或颜色渐变效果。
- parentId 可选，用于支持父子任务结构。
- dependencies 用于描述任务之间的依赖关系。

4.1.2 层级结构支持（父任务、子任务）的数据组织方式

在项目管理中，任务通常具有层级结构。例如，一个父任务可能包含多个子任务，这些子任务共同构成了父任务的总时间跨度。

示例：树形结构数据

{
  "id": "project1",
  "name": "项目规划",
  "startDate": "2025-04-01",
  "endDate": "2025-04-10",
  "children": [
    {
      "id": "task1",
      "name": "需求分析",
      "startDate": "2025-04-01",
      "endDate": "2025-04-05",
      "progress": 80
    },
    {
      "id": "task2",
      "name": "技术选型",
      "startDate": "2025-04-05",
      "endDate": "2025-04-08",
      "progress": 50
    }
  ]
}

逻辑分析：
- 通过 children 字段实现嵌套结构，父任务的 startDate 和 endDate 通常是其子任务的最早开始时间和最晚结束时间。
- 这种结构可以递归渲染，支持无限层级的任务展示。
- 在渲染甘特图时，可以通过判断是否存在 children 字段来决定是否绘制父级任务的汇总条形。

4.1.3 依赖关系的表达形式（前置任务ID、依赖类型）

任务之间的依赖关系在项目管理中至关重要。通常，一个任务可能依赖于另一个任务的完成才能开始。

示例：依赖关系表示

{
  "id": "task3",
  "name": "开发实现",
  "startDate": "2025-04-08",
  "endDate": "2025-04-15",
  "dependencies": [
    {
      "taskId": "task2",
      "type": "finish_to_start"
    }
  ]
}

参数说明：
- taskId 表示依赖的前置任务ID。
- type 表示依赖类型，常见的有：
- finish_to_start ：前置任务完成后当前任务才能开始。
- start_to_start ：前置任务开始后当前任务才能开始。
- finish_to_finish ：前置任务完成后当前任务才能完成。
- start_to_finish ：前置任务开始后当前任务才能完成。

流程图说明：

graph TD
    A[任务A] --> B[任务B]
    B --> C[任务C]
    C --> D[任务D]
    D --> E[任务E]
    E --> F[任务F]
    style A fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333

上图表示任务之间的依赖关系链，A完成后B才能开始，B完成后C才能开始，依此类推。

4.2 JSON数据结构的设计实例

4.2.1 扁平化数组结构与树形嵌套结构的比较

在实际项目中，数据结构的选择会影响前端渲染的效率和复杂度。

结构类型	优点	缺点
扁平化数组	易于遍历、查询、序列化	需要额外字段表示父子关系
树形嵌套结构	层级清晰、语义直观	嵌套深时操作复杂、难以索引

扁平化结构示例：

[
  {
    "id": "task1",
    "name": "需求分析",
    "startDate": "2025-04-01",
    "endDate": "2025-04-05",
    "parentId": null
  },
  {
    "id": "task2",
    "name": "技术选型",
    "startDate": "2025-04-05",
    "endDate": "2025-04-08",
    "parentId": "task1"
  }
]

树形结构示例：

[
  {
    "id": "task1",
    "name": "需求分析",
    "startDate": "2025-04-01",
    "endDate": "2025-04-05",
    "children": [
      {
        "id": "task2",
        "name": "技术选型",
        "startDate": "2025-04-05",
        "endDate": "2025-04-08"
      }
    ]
  }
]

逻辑分析：
- 扁平化结构适合从数据库中查询后直接使用，无需递归解析。
- 树形结构更符合任务之间的逻辑关系，便于前端递归渲染，但需要额外的构建逻辑。

4.2.2 时间字段的标准化格式（ISO8601 vs 时间戳）

时间字段的标准化对于数据解析和跨系统交互至关重要。

格式类型	示例	优点	缺点
ISO8601	`2025-04-01T09:00:00+08:00`	可读性强、国际化支持好	存储体积略大
时间戳	`1743492000000`	体积小、易于计算	可读性差、依赖时区转换

推荐做法：
- 前端与后端统一使用ISO8601格式，便于调试和日志记录。
- 在前端进行时间计算时可临时转换为时间戳，提高性能。

4.2.3 扩展字段的预留机制与元数据管理

为了保证系统的可扩展性，在数据模型中应预留自定义字段空间。

示例：扩展字段设计

{
  "id": "task3",
  "name": "开发实现",
  "startDate": "2025-04-08",
  "endDate": "2025-04-15",
  "meta": {
    "owner": "张三",
    "priority": "high",
    "tags": ["backend", "API"]
  }
}

逻辑分析：
- meta 字段作为扩展信息的容器，可用于存储任务负责人、优先级、标签等信息。
- 这些信息可在甘特图中作为提示（tooltip）展示，或用于筛选、排序等高级功能。

4.3 数据预处理流程与转换逻辑

4.3.1 原始数据到Echarts Series数据的映射函数设计

在将原始任务数据转换为Echarts可用的Series数据时，需要进行字段映射和结构转换。

示例映射函数（JavaScript）

function mapToEchartsData(tasks) {
  return tasks.map(task => ({
    name: task.name,
    value: [
      task.startDate.getTime(),  // x轴开始时间（时间戳）
      task.endDate.getTime(),    // x轴结束时间（时间戳）
      task.progress              // 进度值
    ],
    itemStyle: {
      color: task.meta?.priority === 'high' ? '#ff4d4f' : '#595959'
    }
  }));
}

逻辑分析：
- value 数组用于Echarts Bar系列的 xAxis 与 yAxis 映射。
- itemStyle 可用于根据任务优先级设置颜色。
- name 字段可用于tooltip显示。

4.3.2 时间区间转为X轴数值坐标的计算方法

Echarts中的 value 轴使用数值型坐标，因此需要将时间字符串转换为时间戳。

function convertDateToTimestamp(dateStr) {
  return new Date(dateStr).getTime();
}

参数说明：
- dateStr 可以是ISO8601格式如 "2025-04-01" 。
- 返回值为时间戳，单位为毫秒。

4.3.3 依赖关系转化为Graphic连线指令的生成规则

在Echarts中，可以通过 graphic 组件绘制任务之间的依赖关系线。

示例：生成依赖连线图形指令

function generateDependenciesGraphics(dependencies, tasksMap) {
  return dependencies.map(dep => {
    const source = tasksMap[dep.taskId];
    const target = tasksMap[dep.id];
    return {
      type: 'line',
      shape: {
        x1: source.endDate.getTime(),
        y1: source.index,
        x2: target.startDate.getTime(),
        y2: target.index
      },
      key: `dep-${dep.taskId}-${dep.id}`,
      style: {
        stroke: '#4096ff',
        lineWidth: 2
      }
    };
  });
}

逻辑分析：
- tasksMap 是一个以任务ID为键的对象，用于快速查找任务坐标。
- 依赖关系线从前置任务的结束时间点连接到当前任务的开始时间点。
- 可通过不同颜色区分不同类型的依赖。

4.4 数据校验与错误处理机制

4.4.1 时间逻辑冲突检测（结束早于开始）

在任务数据中，可能出现 endDate 早于 startDate 的错误。

示例校验函数

function validateTaskDates(task) {
  if (task.endDate < task.startDate) {
    throw new Error(`任务 ${task.id} 的结束时间早于开始时间`);
  }
}

逻辑分析：
- 此函数应在数据加载后立即执行。
- 抛出错误后，可在前端展示错误提示或阻止图表渲染。

4.4.2 循环依赖识别与告警提示

当任务A依赖任务B，而任务B又依赖任务A时，就形成了循环依赖。

示例循环依赖检测函数

function detectCycle(taskId, visited, dependenciesMap) {
  if (visited.includes(taskId)) return true;
  visited.push(taskId);
  const deps = dependenciesMap[taskId] || [];
  for (const dep of deps) {
    if (detectCycle(dep.taskId, visited, dependenciesMap)) {
      return true;
    }
  }
  return false;
}

参数说明：
- taskId ：当前任务ID。
- visited ：已访问的任务ID列表。
- dependenciesMap ：所有任务的依赖关系映射表。

4.4.3 空值与非法输入的容错处理

在实际数据中，可能存在空值或非法输入（如字符串而非日期）。

示例容错处理函数

function sanitizeTask(task) {
  return {
    ...task,
    startDate: task.startDate ? new Date(task.startDate) : new Date(),
    endDate: task.endDate ? new Date(task.endDate) : new Date()
  };
}

逻辑分析：
- 若 startDate 或 endDate 为空，则默认使用当前时间。
- 可以扩展为自动修复非法日期格式或设置默认值。

5. 时间轴（X轴）配置与刻度设置

时间轴作为甘特图的核心维度之一，承担着展示任务时间跨度与进度安排的核心功能。在Echarts中，时间轴的配置不仅涉及基础的坐标轴类型选择与刻度划分，还涉及到动态缩放、标签优化、交互控制等复杂场景。为了实现高性能、高可读性与高交互性的甘特图，开发者需要深入理解Echarts的X轴配置机制，并根据项目需求进行合理配置。

5.1 X轴类型选择与时间精度控制

Echarts支持多种类型的坐标轴，其中 value 轴和 time 轴是时间类图表中最常用的两种。但在甘特图中，由于任务的时间区间是离散且可能跨多个时间段的，因此通常选择 value 轴来模拟时间线，而非直接使用 time 轴。

5.1.1 使用 `value` 轴模拟时间线的技术细节

虽然 time 轴可以自动处理时间格式的数据，但在甘特图中，任务的起止时间可能需要精确到分钟或秒，且需要支持灵活的时间跨度控制。因此使用 value 轴作为X轴，并将时间转换为时间戳进行处理，是更为通用和灵活的做法。

option = {
    xAxis: {
        type: 'value',
        name: '时间轴（毫秒时间戳）',
        axisLabel: {
            formatter: '{yyyy}-{MM}-{dd}' // 自定义格式化
        }
    }
};

逐行解读分析：

type: 'value' ：将X轴设定为数值轴，便于将时间戳作为数值进行计算。
name ：设置X轴名称，便于用户理解时间轴含义。
axisLabel.formatter ：通过自定义格式化函数，将原始数值（时间戳）转换为可读的日期格式。

参数说明：
- formatter 函数的参数是当前坐标点的数值（时间戳），开发者可通过JavaScript的 Date 对象将其转换为具体日期格式。

5.1.2 不同粒度（日、周、月、小时）下的刻度划分策略

在甘特图中，时间粒度决定了X轴的精细程度。常见的粒度包括小时、天、周、月等。开发者需要根据项目周期和任务密度选择合适的粒度。

例如，若任务周期在一周内，可以选择小时粒度；对于跨月项目，则选择天或周粒度更合适。

function getTickInterval(granularity) {
    const intervals = {
        hour: 3600 * 1000,   // 每小时
        day: 24 * 3600 * 1000, // 每天
        week: 7 * 24 * 3600 * 1000, // 每周
        month: 30 * 24 * 3600 * 1000 // 每月（近似）
    };
    return intervals[granularity] || intervals.day;
}

逻辑分析：
- 该函数根据传入的粒度参数返回对应的时间间隔（单位为毫秒）。
- 在配置X轴时，可以将此间隔作为 axisLabel.interval 或 splitLine.interval 的参考值，以实现均匀的刻度划分。

5.1.3 动态缩放时的刻度自动适配算法

当用户进行缩放操作时，X轴的刻度应根据当前显示的时间范围自动调整粒度，以保持可读性。例如，缩放至一周时显示天粒度，放大到一天时显示小时粒度。

graph TD
    A[用户缩放时间轴] --> B{判断当前时间范围}
    B -->|小于24小时| C[使用小时粒度]
    B -->|1天~7天| D[使用天粒度]
    B -->|大于7天| E[使用周或月粒度]
    C --> F[更新axisLabel.interval]
    D --> F
    E --> F
    F --> G[重绘图表]

流程说明：
- 图表监听 dataZoom 事件，获取当前显示的时间范围。
- 根据时间跨度选择合适的粒度。
- 动态更新X轴的 interval 属性，并触发图表重绘。

5.2 时间刻度标签的格式化与展示优化

良好的时间标签格式化能够提升甘特图的可读性，尤其在面对跨多月或多周的项目时尤为重要。

5.2.1 利用 `axisLabel.formatter` 进行日期格式美化

Echarts允许通过 formatter 函数对坐标轴标签进行格式化，开发者可以基于时间戳返回不同格式的字符串。

axisLabel: {
    formatter: function(value) {
        const date = new Date(value);
        return `${date.getFullYear()}-${pad(date.getMonth()+1)}-${pad(date.getDate())}`;
    }
}

参数说明：
- value 是当前坐标点的时间戳。
- pad 函数用于补零，如 pad(9) => '09' 。

5.2.2 多层级标签（主标+次标）提升可读性

在时间跨度较大的情况下，单一层级的时间标签可能不够清晰。此时可考虑使用双层级标签，如主标签为月份，次标签为具体日期。

xAxis: {
    axisLabel: {
        formatter: function(value, index) {
            const date = new Date(value);
            if (index % 7 === 0) { // 每七天显示一次月份
                return `${date.getMonth()+1}月`;
            } else {
                return `${date.getDate()}日`;
            }
        }
    }
}

逻辑分析：
- 该示例中，每七天显示一次月份，其余时间显示具体日期。
- 这样设计可以避免标签过密，同时保留时间上下文。

5.2.3 节假日与工作日的视觉区分方案

为了提高可读性，可以在非工作日或节假日使用不同的颜色或样式标注。

axisTick: {
    alignWithLabel: true,
    length: 8,
    lineStyle: {
        color: function(value) {
            if (isHoliday(value)) {
                return '#ff0000'; // 节假日用红色
            } else if (isWeekend(value)) {
                return '#888888'; // 周末用灰色
            } else {
                return '#000000'; // 工作日用黑色
            }
        }
    }
}

说明：
- isHoliday(value) 与 isWeekend(value) 是开发者自定义的函数，用于判断当前时间是否为节假日或周末。
- 通过设置不同的颜色，图表可直观区分工作日与非工作日。

5.3 滚动与缩放功能的实现机制

在甘特图中，任务可能跨越数月甚至数年，因此滚动与缩放功能是必不可少的交互手段。Echarts提供了 dataZoom 组件来实现这一功能。

5.3.1 `dataZoom` 组件在时间轴上的应用配置

dataZoom 组件支持两种模式：滑块型（slider）和内部型（inside），分别适用于不同场景。

option = {
    dataZoom: [{
        type: 'slider', // 滑块型
        start: 0,
        end: 100,
        xAxisIndex: 0
    }, {
        type: 'inside', // 内部型
        start: 0,
        end: 100
    }]
};

参数说明：
- type: 'slider' ：显示一个滑动条供用户操作。
- type: 'inside' ：通过鼠标拖动图表区域进行缩放，适用于移动端或空间有限的场景。
- xAxisIndex ：指定作用于哪一个X轴（适用于多轴图表）。

5.3.2 区域缩放与实时重绘的性能调优

大量数据下，缩放操作可能引发频繁的重绘，影响性能。为提升体验，可采用以下策略：

启用渐进渲染： progressive: 0 关闭渐进渲染，适合大数据量。
虚拟滚动：仅渲染可视区域内的任务条，减少DOM操作。

option = {
    progressive: 0,
    series: [{
        type: 'bar',
        large: true, // 启用大图模式
        data: generateBarData()
    }]
};

逻辑分析：
- large: true 启用大图模式，适用于大数据量渲染。
- progressive: 0 关闭渐进渲染，提升缩放时的响应速度。

5.3.3 触摸设备上的手势操作兼容性处理

在移动端，用户习惯使用手势进行缩放和平移。Echarts默认支持部分手势，但开发者可进一步优化：

option = {
    toolbox: {
        feature: {
            dataZoom: {
                yAxisIndex: false // 只对X轴生效
            }
        }
    }
};

说明：
- 通过配置 dataZoom 只作用于X轴，避免Y轴误操作。
- 在移动端，建议启用 dataZoom-inside 以提升交互体验。

5.4 特殊时间节点的标注与高亮

甘特图中常需要标记关键节点，如里程碑、节假日或项目阶段。Echarts提供了 markPoint 和 markArea 等组件，可用于高亮显示这些时间点。

5.4.1 使用 `markPoint` 标记里程碑事件

series: [{
    type: 'bar',
    markPoint: {
        data: [{
            name: '项目启动',
            xAxis: new Date('2025-04-01').getTime()
        }, {
            name: '中期评审',
            xAxis: new Date('2025-06-15').getTime()
        }]
    }
}]

参数说明：
- xAxis 设置为时间戳，用于定位X轴位置。
- name 为标记名称，可显示在提示框中。

5.4.2 `markArea` 突出显示假期或关键阶段

xAxis: {
    markArea: {
        data: [{
            name: '五一假期',
            xAxis: [new Date('2025-05-01').getTime(), new Date('2025-05-05').getTime()]
        }]
    }
}

逻辑分析：
- markArea 接受一个时间区间，可在图表中高亮显示该区域。
- 常用于标记假期、项目阶段等时间段。

| 组件        | 用途             | 支持时间点数量 | 是否支持交互 |
|-------------|------------------|----------------|---------------|
| `markPoint` | 标记单个时间点   | 多个           | 否            |
| `markArea`  | 标记时间区间段   | 多个           | 否            |

表格说明：
- markPoint 适用于标注里程碑、关键节点等。
- markArea 适用于标注假期、阶段性工作等。

通过上述配置与优化，开发者可以在Echarts中构建一个高性能、交互性强、视觉清晰的甘特图时间轴系统，为项目管理提供有力支持。在下一章中，我们将进一步探讨甘特图组件的封装与集成实践。

6. 甘特图组件封装与项目集成实践

6.1 可复用甘特图组件的接口设计

在企业级前端应用中，构建一个高内聚、低耦合的可复用甘特图组件是提升开发效率和维护性的关键。良好的接口设计决定了组件的通用性与扩展能力。

6.1.1 Props参数规范（data、config、events）

为满足多样化业务场景，组件应通过标准化 props 接收外部输入。以下为推荐的接口定义：

参数名	类型	必填	默认值	说明
data	Array	是	[]	任务数据数组，符合第四章定义的JSON结构
config	Object	否	{}	可视化配置项，如时间粒度、颜色主题、是否启用拖拽等
events	Object	否	{}	自定义事件回调映射表
editable	Boolean	否	false	是否允许用户编辑任务时间
height	String/Number	否	‘600px’	组件高度支持动态设置
timezone	String	否	‘UTC’	时区处理标识，用于时间转换
slot-scope	Function	否	null	支持自定义任务条渲染逻辑

其中 Task 类型定义如下：

interface Task {
  id: string;
  name: string;
  startTime: string; // ISO8601格式
  endTime: string;
  progress: number; // 0-100
  parentId?: string;
  dependencies?: Array<{ targetId: string; type: 'finish-start' }>;
}

6.1.2 支持外部调用的方法（refresh、zoomTo、getTaskById）

组件需暴露公共方法供父容器调用，增强控制力：

refresh(newData) ：重新加载数据并重绘图表
zoomTo(startDate, endDate) ：将时间轴缩放到指定区间
getTaskById(id) ：获取某任务的完整对象及当前状态
highlightTask(id) ：高亮显示某个任务条
exportToImage(type) ：导出当前视图为图片（png/jpg）

这些方法可通过 ref 在 Vue 或 React 中安全调用。

6.1.3 插槽机制支持自定义渲染内容

现代框架普遍支持插槽（slot）或 children 渲染函数。利用此机制，允许开发者替换默认的任务条样式：

<GanttChart :data="tasks">
  <template #task="{ task, x, y, width }">
    <rect :x="x" :y="y" :width="width" height="24" fill="#ff6b6b" rx="4"/>
    <text :x="x + 5" :y="y + 16" fill="#fff" font-size="12">{{ task.name }}</text>
  </template>
</GanttChart>

该设计极大提升了视觉定制自由度，适用于需要品牌色系或复杂图形的企业系统。

6.2 核心功能模块的代码实现

6.2.1 基于Vue/React的组件骨架搭建

以 Vue 3 + Composition API 为例，组件基础结构如下：

<template>
  <div ref="chartContainer" style="width:100%;height:100%"></div>
</template>

<script setup lang="ts">
import { ref, onMounted, onBeforeUnmount, defineExpose } from 'vue'
import * as echarts from 'echarts'

const chartContainer = ref<HTMLElement | null>(null)
let instance: echarts.ECharts | null = null

onMounted(() => {
  if (chartContainer.value) {
    instance = echarts.init(chartContainer.value, 'light')
    renderChart()
  }
})

onBeforeUnmount(() => {
  instance?.dispose()
})
</script>

6.2.2 Echarts实例的生命周期管理

Echarts 实例必须在 DOM 挂载后初始化，并在组件销毁前释放资源，防止内存泄漏。同时监听窗口 resize 事件以适配响应式布局：

const resizeHandler = () => instance?.resize()

onMounted(() => {
  window.addEventListener('resize', resizeHandler)
})

onBeforeUnmount(() => {
  window.removeEventListener('resize', resizeHandler)
  instance?.dispose()
})

数据变更时使用 setOption 的合并模式更新视图，避免全量重建：

watch(data, () => {
  const option = generateEchartsOption(data.value)
  instance?.setOption(option, { notMerge: false })
}, { deep: true })

6.2.3 鼠标事件监听与拖拽行为绑定

通过 Echarts 提供的 on() 方法注册交互事件：

instance.on('click', (params) => {
  if (params.seriesType === 'custom') {
    emit('task-click', params.data)
  }
})

// 拖拽开始检测
instance.on('mousedown', (params) => {
  if (editable && params.componentType === 'series') {
    startDrag(params)
  }
})

结合原生 mousemove/mouseup 实现拖拽延展功能，实时计算新时间区间并触发校验。

6.3 交互功能的深度集成

6.3.1 点击任务触发详情弹窗的事件回调

点击事件传递丰富上下文信息：

instance.on('click', (params) => {
  if (params.data?.taskId) {
    context.emit('task-click', {
      taskId: params.data.taskId,
      bounds: params.rect,
      screenX: params.event.event.x,
      screenY: params.event.event.y
    })
  }
})

父组件可根据坐标智能定位 Popover 弹窗位置，提升用户体验。

6.3.2 拖拽调整任务时间范围的实时反馈机制

实现拖拽的核心在于捕捉鼠标移动距离并映射回时间轴：

function calculateNewTimeOffset(deltaX: number): Date {
  const pixelPerMs = getTimeScalePixelRatio() // 每毫秒对应的像素数
  return new Date(currentTask.startTime.getTime() + deltaX / pixelPerMs)
}

过程中调用 updateSeriesData() 动态修改任务条形图位置，并加入防抖策略优化性能。

6.3.3 右键菜单与快捷操作的扩展支持

通过监听 contextmenu 事件开启右键菜单：

instance.on('contextmenu', (params) => {
  if (params.data?.taskId) {
    showContextMenu({
      x: params.event.event.pageX,
      y: params.event.event.pageY,
      taskId: params.data.taskId,
      actions: ['edit', 'delete', 'link']
    })
  }
})

配合权限判断决定可执行操作集合，实现细粒度控制。

6.4 在企业级Web项目中的部署与调用

6.4.1 与后台API对接的数据同步策略

采用轮询或 WebSocket 监听任务变更：

// 轮询示例
const syncInterval = setInterval(async () => {
  const latest = await fetch('/api/tasks/latest')
  if (hasUpdates(latest, localData)) {
    refresh(latest)
  }
}, 30000)

支持乐观更新（Optimistic Update），先本地更新再异步提交，提升操作流畅性。

6.4.2 权限控制下任务编辑能力的动态启用

根据 RBAC 权限动态开关交互功能：

const canEdit = userPermissions.includes('task:update')
chartInstance.setConfig({ editable: canEdit })

敏感操作需二次确认，并记录审计日志。

6.4.3 多项目并行视图的切换与状态保持

使用 Vuex/Pinia 存储不同项目的缩放状态、过滤条件和选中任务：

store.commit('gantt/saveViewState', {
  projectId: 'proj-102',
  zoomRange: ['2024-01-01', '2024-03-31'],
  filters: { assignee: 'dev-team-A' }
})

页面恢复时自动还原上次浏览状态，提升连续性体验。

本文还有配套的精品资源，点击获取

MCP技术社区

欢迎加入 MCP 技术社区！与志同道合者携手前行，一同解锁 MCP 技术的无限可能！

更多推荐

8种封装的1700V国产碳化硅(SiC)功率模块产品介绍及应用

MCP技术社区

（一篇入门）汽车电子电器之电机MCU控制器四

MCP技术社区

OpenCV C++ 入门实战：从基础操作到类封装全解析

Mat数据结构、图像读写、颜色空间转换、像素操作、算术运算和轨迹栏交互，以及面向对象封装思想。图像处理：学习滤波（高斯滤波、中值滤波）、边缘检测（Canny、Sobel）、形态学操作（腐蚀、膨胀）。目标检测：掌握轮廓提取（）、特征匹配（）、Haar 级联分类器。视频处理：使用读取视频，对帧进行实时处理。性能优化：学习多线程、GPU 加速（cv::cuda模块），提升处理速度。通过持续实践，可逐步掌

MCP技术社区

所有评论(0)

查看更多评论

贫僧法号止尘

@weixin_42612804

已为社区贡献1条内容

基于Echarts的甘特图实现与封装实战

贫僧法号止尘

1. 甘特图基本概念与应用场景

甘特图的基本构成与可视化逻辑

2. Echarts数据可视化库简介

2.1 Echarts的核心架构与设计理念

2.1.1 组件化设计思想与可扩展性

2.1.2 渲染引擎（Canvas/SVG）对比与选择策略

Canvas 渲染模式

SVG 渲染模式

如何选择？

2.1.3 数据驱动的视图更新机制

核心工作流程：

参数说明与优化技巧：

2.2 Echarts常用图表类型及其适用场景

2.2.1 折线图、柱状图、饼图的基础配置

折线图（Line Chart）

柱状图（Bar Chart）

饼图（Pie Chart）

2.2.2 关系图、地图、热力图的高级应用

关系图（Graph）

地图（Map）

热力图（Heatmap）

2.2.3 自定义系列与图形组件的应用边界

2.3 Echarts在复杂业务系统中的集成优势

2.3.1 与主流前端框架（Vue/React）的兼容性实践

Vue 中使用（Options API）：

React 中使用（Hooks）：

2.3.2 大数据量下的性能优化手段

渐进渲染（Progressive Rendering）

虚拟滚动（Virtual Scroll）

2.3.3 主题定制与国际化支持能力分析

3. 基于Echarts的甘特图原理分析

3.1 甘特图的可视化结构拆解

3.1.1 时间轴（X轴）作为连续时间维度的表达方式

3.1.2 任务名称轴（Y轴）作为分类坐标轴的布局逻辑

3.1.3 任务条形（Bar）与时间区间的映射关系

3.2 利用Echarts坐标系模拟甘特图布局

3.2.1 使用value类X轴表示时间刻度的可行性分析

3.2.2 Y轴采用category类型实现任务垂直排列

3.2.3 坐标系对齐与网格区域划分技巧

3.3 图表元素的功能映射与扩展思路

3.3.1 Bar系列用于绘制任务区间块

3.3.2 Graphic组件实现非标准图形（如箭头、连接线）

3.3.3 利用markLine与markPoint增强关键节点标识

3.4 动态交互需求下的响应式设计原则

3.4.1 缩放与平移操作对时间精度的影响控制

3.4.2 拖拽调整任务时间范围的技术路径预研

4. 任务数据源设计（JSON格式）

4.1 甘特图数据模型的抽象与规范化

4.1.1 任务对象的基本属性定义（ID、名称、开始时间、结束时间、进度）

4.1.2 层级结构支持（父任务、子任务）的数据组织方式

4.1.3 依赖关系的表达形式（前置任务ID、依赖类型）

4.2 JSON数据结构的设计实例

4.2.1 扁平化数组结构与树形嵌套结构的比较

4.2.2 时间字段的标准化格式（ISO8601 vs 时间戳）

4.2.3 扩展字段的预留机制与元数据管理

4.3 数据预处理流程与转换逻辑

4.3.1 原始数据到Echarts Series数据的映射函数设计

4.3.2 时间区间转为X轴数值坐标的计算方法

4.3.3 依赖关系转化为Graphic连线指令的生成规则

4.4 数据校验与错误处理机制

4.4.1 时间逻辑冲突检测（结束早于开始）

4.4.2 循环依赖识别与告警提示

4.4.3 空值与非法输入的容错处理

5. 时间轴（X轴）配置与刻度设置

5.1 X轴类型选择与时间精度控制

5.1.1 使用 value 轴模拟时间线的技术细节

5.1.2 不同粒度（日、周、月、小时）下的刻度划分策略

5.1.3 动态缩放时的刻度自动适配算法

5.2 时间刻度标签的格式化与展示优化

5.2.1 利用 axisLabel.formatter 进行日期格式美化

5.2.2 多层级标签（主标+次标）提升可读性

5.2.3 节假日与工作日的视觉区分方案

5.3 滚动与缩放功能的实现机制

5.3.1 dataZoom 组件在时间轴上的应用配置

5.3.2 区域缩放与实时重绘的性能调优

5.3.3 触摸设备上的手势操作兼容性处理

5.4 特殊时间节点的标注与高亮

5.4.1 使用 markPoint 标记里程碑事件

5.1.1 使用 `value` 轴模拟时间线的技术细节

5.2.1 利用 `axisLabel.formatter` 进行日期格式美化

5.3.1 `dataZoom` 组件在时间轴上的应用配置

5.4.1 使用 `markPoint` 标记里程碑事件

5.4.2 `markArea` 突出显示假期或关键阶段
