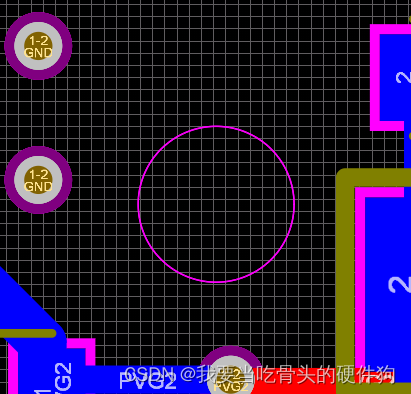

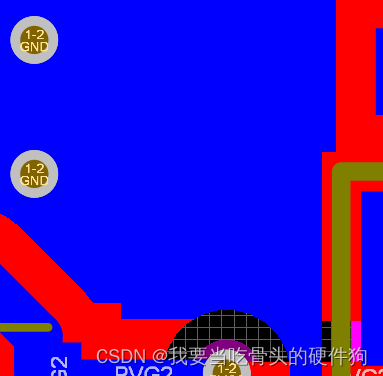

在我画PCB时出现的一个情况，如下图，该位置处本来有元件上的Keepout层，但是覆铜后这个位置竟然还有铜皮在！！！，很离谱，研究半天

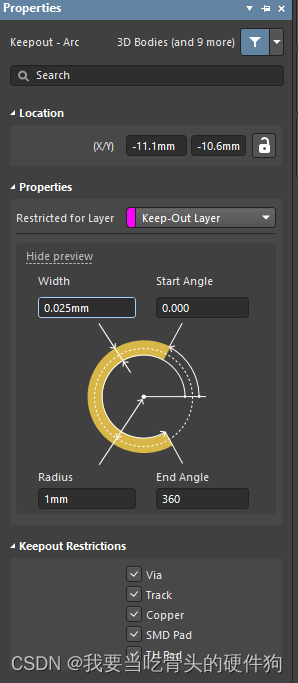

 最终的解决办法是，回到封装库，双击应该过孔的那个地方，在设置里，一定注意看在最下方的Keepout Restrictions，看这几个是否勾选，我的就是在勾选后重新覆铜，哎~就好了，如果有其他解决办法请告知~



# pcb工艺
