元器件封装库的使用方法

元器件封装库是PCB设计中不可或缺的部分，它定义了元器件在PCB上的物理尺寸、焊盘形状和引脚排列。正确使用封装库是确保PCB能够顺利制造和组装的前提。

1. 封装库的类型：

l 集成库（Integrated Library）： 包含原理图符号、PCB封装和仿真模型等多种信息，方便统一管理。

l 独立PCB库（PCB Library）： 仅包含PCB封装信息（.PcbLib文件）。

l 制造商提供的库： 许多元器件制造商会提供其产品的Altium Designer封装库。

l 在线库： Altium Designer提供了Altium Content Vault等在线库，可以直接搜索和下载元器件。

2. 查找和添加封装：

l 在原理图设计时，当您放置元器件后，需要为其指定正确的PCB封装。

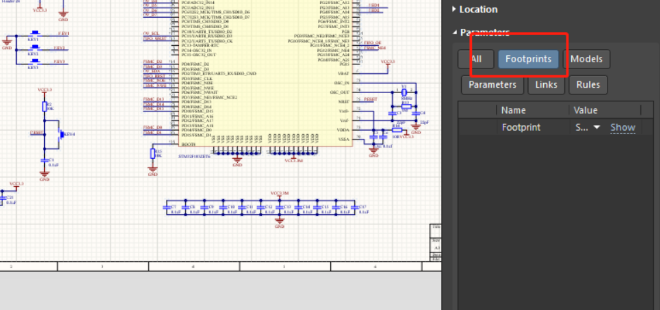

l 双击原理图上的元器件，打开“Properties”面板。

l 在“Models”区域，点击“Add” -> “Footprint”。

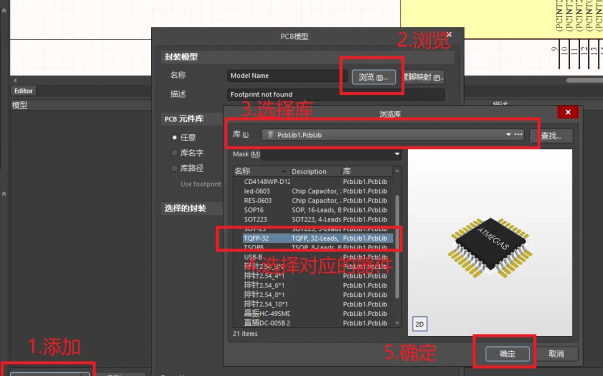

l 在弹出的“Add Footprint”对话框中，您可以：

¡ 浏览已安装的库： 在“Libraries”下拉菜单中选择已安装的库，然后搜索或浏览所需的封装。

¡ 从在线库搜索： 点击“Search”按钮，在Altium Content Vault中搜索。

¡ 手动创建： 如果找不到合适的封装，则需要手动创建。

3. 创建自定义封装：

当标准库中没有所需元器件的封装时，您需要手动创建。

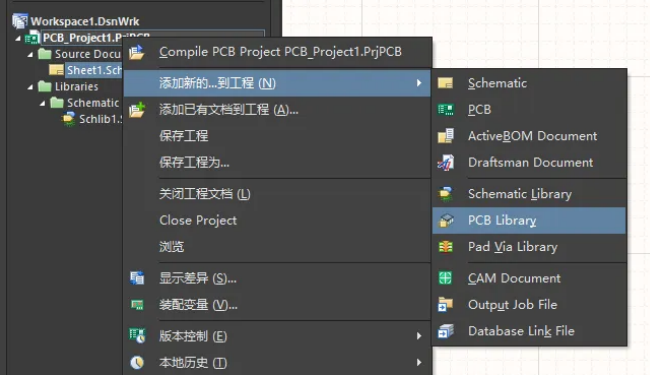

l 点击菜单栏的“File” -> “New” -> “Library” -> “PCB Library”。

l 一个新的PCB库文件（.PcbLib）将被创建并打开。

l 绘制焊盘：

¡ 点击工具栏上的“Place Pad”图标，或使用快捷键“P” -> “P”。

¡ 根据元器件数据手册中的尺寸信息，绘制焊盘并设置其形状（圆形、方形、椭圆形等）、尺寸和编号。

¡ 对于表面贴装（SMD）元器件，通常使用矩形或椭圆形焊盘；对于通孔（Through-Hole）元器件，使用圆形焊盘。

l 绘制丝印层（Top Overlay）：

¡ 切换到“Top Overlay”层。

¡ 使用“Place Line”或“Place Arc”等工具绘制元器件的外形轮廓、引脚1标识、极性标识等，用于指导元器件的安装。

l 绘制机械层（Mechanical Layer）：

¡ 在机械层上绘制元器件的实际尺寸、高度、禁止布线区等信息，用于机械检查和装配。

l 添加3D模型（可选）：

¡ 为了在3D视图中更好地查看元器件，可以导入或创建元器件的3D模型。

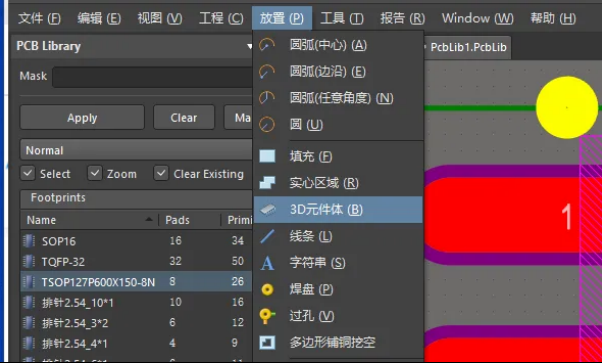

¡ 点击菜单栏的“Place” -> “3D Body”。

¡ 选择导入STEP模型或创建拉伸体。

l 保存封装：

¡ 完成封装绘制后，点击菜单栏的“File” -> “Save”保存PCB库文件。

¡ 将此库文件添加到您的工程中，以便在原理图中使用。

正确和规范的封装库是PCB设计成功的基础，务必仔细核对元器件数据手册，确保封装尺寸的准确性。

​
