为保护版权，或者便于公司模块化管理，需要将部分源程序封装成模块。

常用的封装有三种，分别是封装成网标文件.dcp、封装成.edif文件、封装成IP。

网标文件

如下图所示，文件后缀是.dcp

封装步骤：

1、将要封装的文件设为顶层；

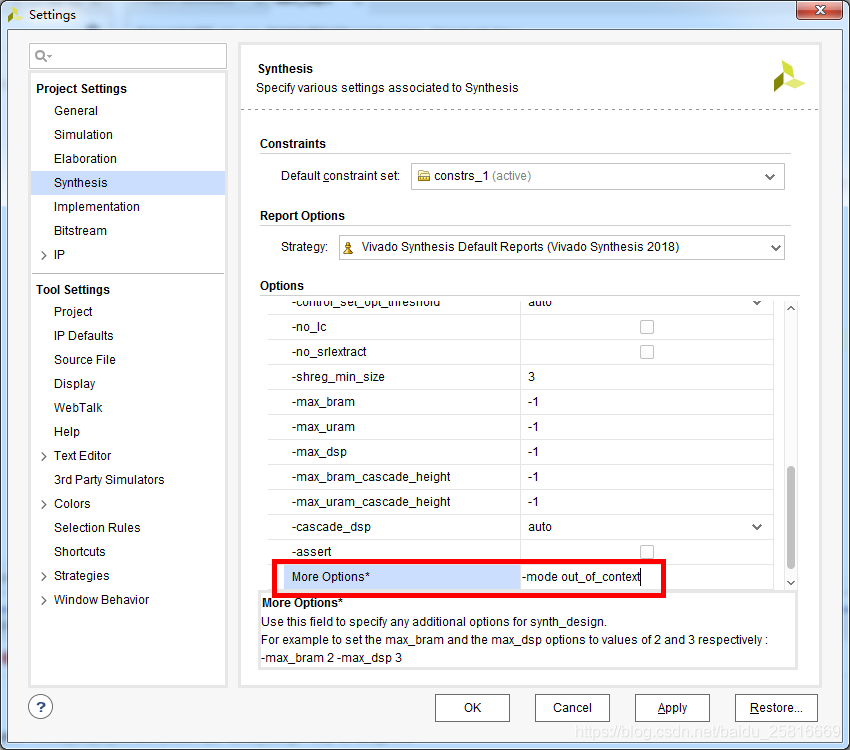

2、在设置中将综合的属性More Option设置成 -mode out_of_context；

3、将xdc文件disable，因为dcp文件中会带有当前工程的约束信息，如果没有Disable掉，那么在例化生成的dcp时会引入新的约束文件。运行综合 ；

4、打开综合，在TCL命令框中输入：write_checkpoint -noxdef xx/xx.dcp，其中xxx为模块名称，这样就可以生成完整的dcp文件。

注意：如果该dcp文件的接口中有parameter，例化时应该将parameter去掉。



封装edif文件

封装步骤：

1、将要封装的文件设为顶层；

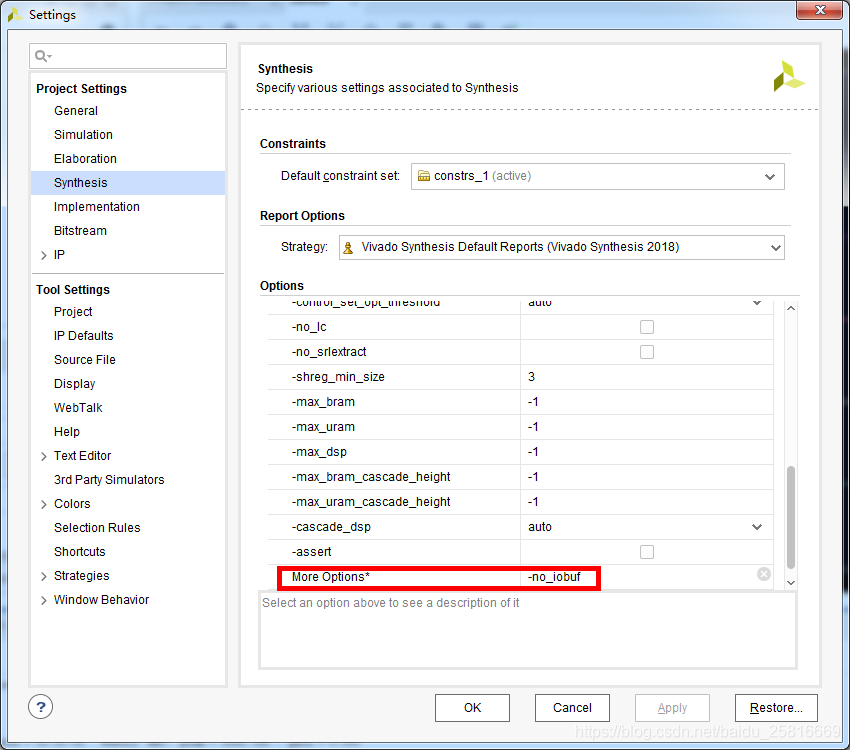

2、-mode out_of_context表示在该级不插入任何I/O BUFFERs，该选项类似ISE里在相应设置处不勾选I/O BUFFERs。另外还可以在选项options中找到“-flatten_hierarchy”，将层级结构设置为“full”，
层级结构则可设置“-flatten_hierarchy”选项为“full”：“全”该选项指示工具把层级全面变平，只剩下顶层，保护IP的层级结构不被其他用户清楚查看。

3、生成仅包含IO端口信息的empty module
打开综合设计open synthesized design后，在TCL命令窗口执行如下命令：
2017.4之前版本:

write_verilog -mode port F:/FPGA/abc_stub.v

2018.1之后版本：

write_verilog -mode synth_stub F:/FPGA/abc_stub.v

4、生成edf，并在TCL Console中输入：

若不含Xilinx IP则可通过如下命令生成edf文件：
write_edif F:/FPGA/abc.edf

若含Xilinx IP则需通过如下命令生成edf文件：
write_edif -security_mode all F:/FPGA/abc.edf

write_edif path/xx.edif

5、例化时，要保留一个跟edif同名的hdl文件，且文件中只保留module的接口。



封装成edif和dcp的区别

1. 封装edif文件时，不能将XIlinx的IP Core封装在文件中，但dcp文件可以；
2. 例化时的区别，edif是网表文件，例化时需要增加同名的hdl文件，但dcp文件其实就是个压缩文件，例化时只使用dcp文件即可，不需要再加入同名的hdl文件。

封装dcp文件时的注意事项

1. 在将文件设为顶层文件时，接口中的parameter一定记得要修改成实际值。这是因为我们都习惯于在hdl中例化模块时指定parameter的参数，这往往跟模块中的参数值是不一样的；
2. 输入的接口例化时不能悬空，有的接口赋0即可，但有的接口赋0后在Implementation时会报error；
3. 需要额外注意inout接口，很多工程师在使用inout接口时，习惯于自己用hdl来处理，比如I2C的inout接口我们经常会这么写：

assign scl_in = i2c_scl;

assign i2c_scl = i2c_scl_oe ? i2c_scl_o : 1'bz

但这么写的话，生成的dcp在Implementation时会报error，我们要使用Xilinx的IOBUF的原语来处理，改成下面的写法：

IOBUF #( .DRIVE(12), .IBUF_LOW_PWR("TRUE"), .SLEW("SLOW") ) SCL_inst (.O(scl_in),.IO(i2c_scl), .I(i2c_scl_o),.T(~(enable & ~scl_out)));

封装IP核

参考本人写的另一片文章https://blog.csdn.net/baidu_25816669/article/details/106525085
