第一版PCB板设计

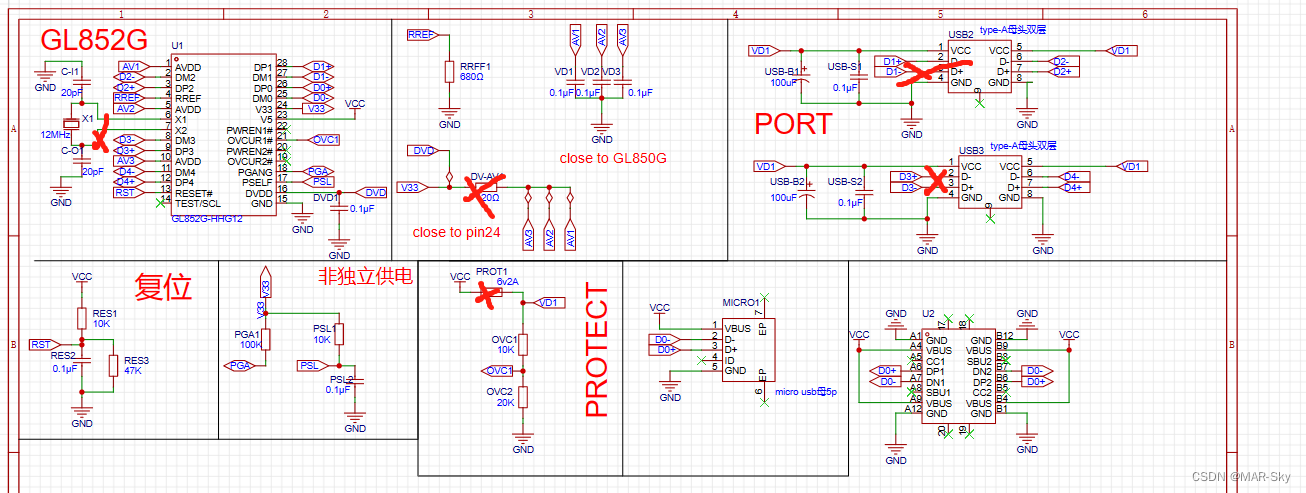

整体电路设计

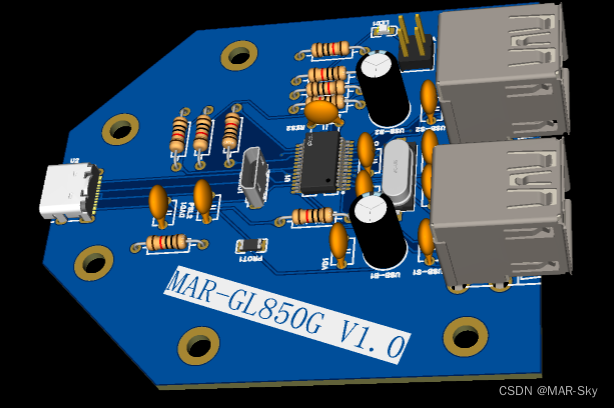

PCB板的3D模型

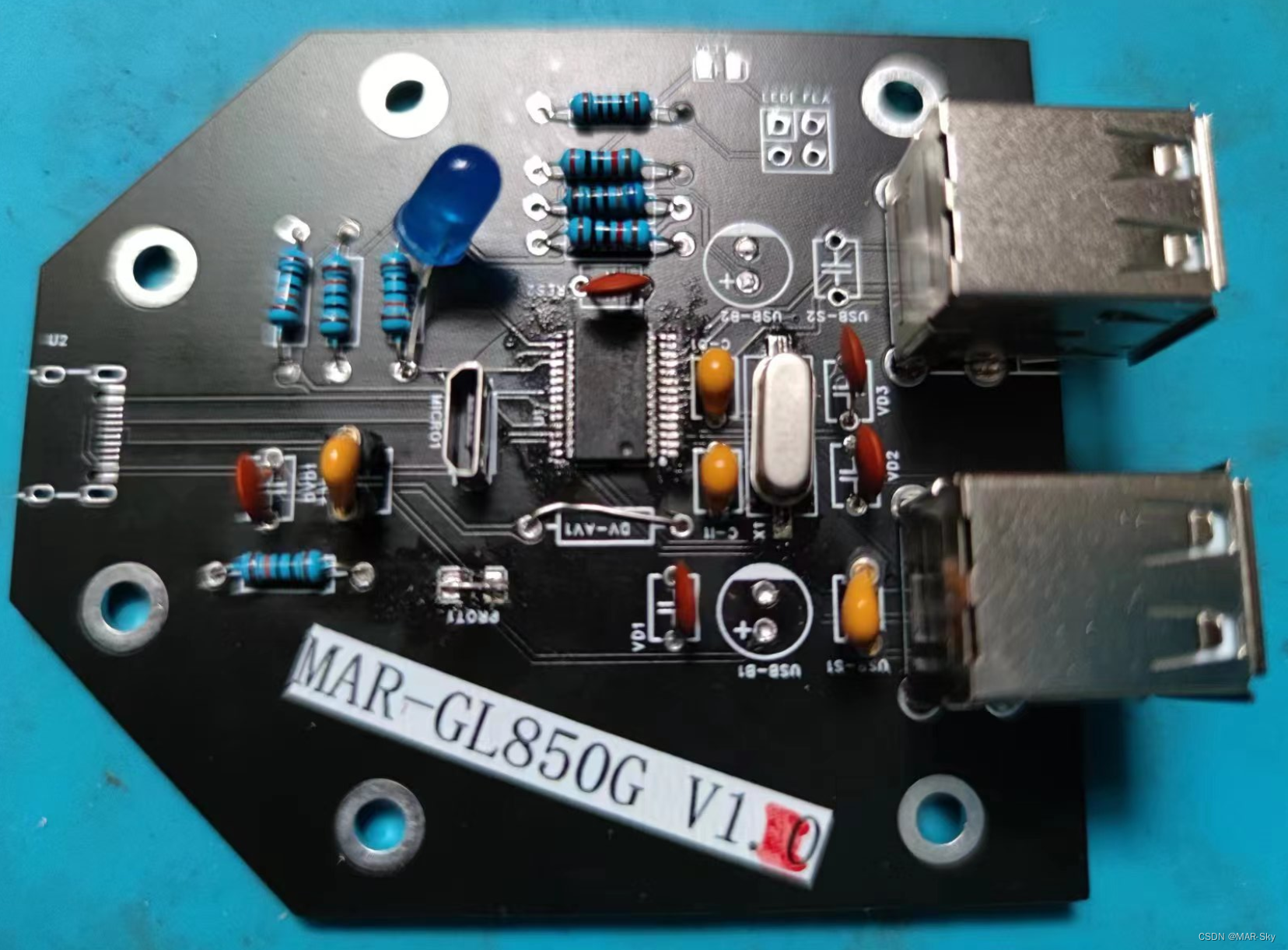

丝印型号不太对，GL852G是850的升级款

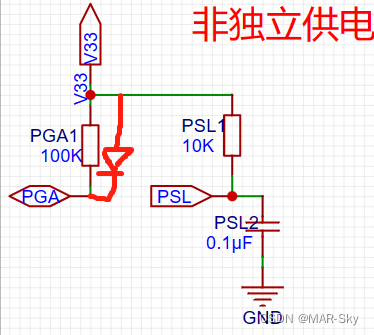

错误问题

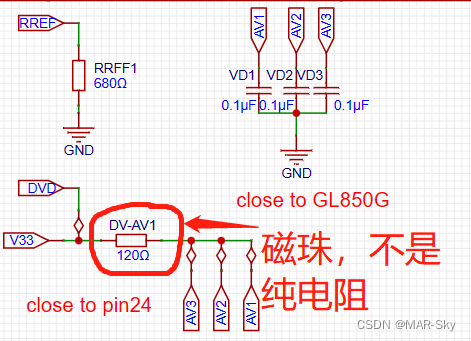

• 1. 芯片电路中的磁珠（阻抗120Ω（100MHZ情况下）），使用成了电阻，导致插入没有信号。磁珠更像是一个电感，其阻抗一般是指在100MHZ的情况下的电抗值。

•

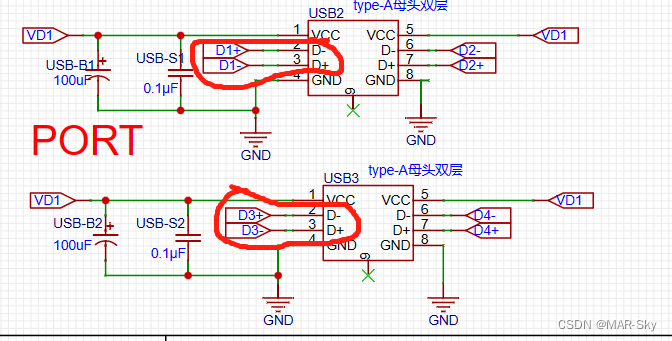

• 2. 下行串口1和3的信号正负接反，导致两个usb接口无法正常工作

•

• 3. 过流保护电阻选成了贴片型，晶振选成了贴片型的

第二版PCB改进

一，针对第一版的修改

1，选择型号类型的修改

修改晶振，购买贴片自恢复保险丝

2，引脚错误

修改电路图重新布线

3，磁珠的替代

根据磁珠的参数计算电感量。120Ω的电抗，100Mhz，则对应的电感是120/10⁸=1.2*10⁶F=1.2μF，尝试选择一个2.2uF的电感代替。

4，添加新的LED灯和串联的插针

5，其他接口的位置对应的移动和板子形状的修改

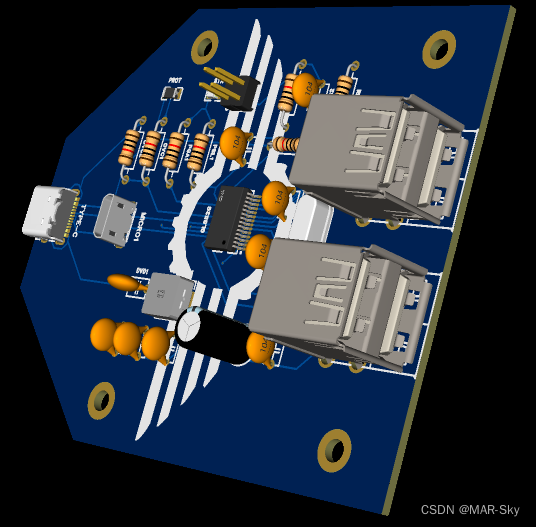

最终第二版的3D模型

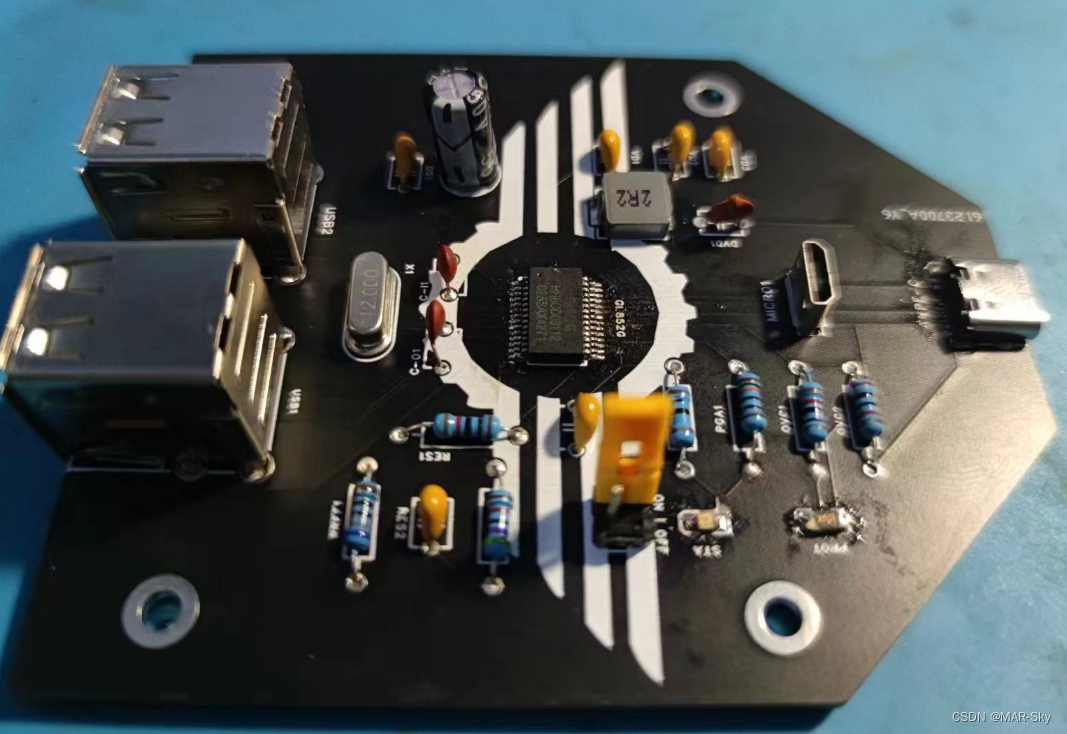

最终焊接板子
