一、贴片电阻的封装

贴片电阻有两种尺寸代码来表示，我们常说的0805,0603是英制代码，使用英寸（inch）单位；另一种是公制尺码，使用毫米（mm）单位；两种尺寸代码都是以自身单位表示贴片电阻的长×宽。电阻封装有以下几种：

英制 (inch)	公制 (mm)	长(L) (mm)	宽(W) (mm)	高(H) (mm)	a (mm)	b (mm)	额定功率 @70°C(W)	最大电压 (V)
0075	0301	0.30±0.01	0.15±0.01	0.10±0.01	0.08±0.03	0.08±0.03	1/50	10
0100	0402	0.40±0.02	0.20±0.02	0.13±0.02	0.10±0.03	0.10±0.03	1/32	15
0201	0603	0.60±0.05	0.30±0.05	0.23±0.05	0.15±0.05	0.15±0.05	1/20	25
0402	1005	1.00±0.10	0.50±0.10	0.30±0.10	0.20±0.10	0.25±0.10	1/16	50
0603	1608	1.60±0.15	0.80±0.15	0.40±0.10	0.25±0.20	0.25±0.20	1/10	50
0805	2012	2.00±0.20	1.25±0.15	0.50±0.10	0.35±0.20	0.35±0.20	1/8	150
1206	3216	3.20±0.20	1.60±0.15	0.55±0.10	0.35±0.20	0.40±0.20	1/4	200
1210	3225	3.20±0.20	2.50±0.20	0.55±0.10	0.45±0.20	0.50±0.20	1/3	200
1812	4832	4.50±0.20	3.20±0.20	0.55±0.10	0.45±0.20	0.50±0.20	1/2	200
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10	0.45±0.20	0.50±0.20	3/4	200
2512	6432	6.40±0.20	3.20±0.20	0.55±0.10	0.45±0.20	0.50±0.20	1	200

二、不同电阻封装代码表示的含义

1 inch = 25.4 mm

这两种代码都表示封装的长和宽，英制代码表示的是英制的长×宽，公制代码表示的是公制的长程×宽，例如常说的0805封装：

它的公制代码表示是2012，即长是2.0mm，宽是1.2mm;

长换算成英寸单位是2.0 ÷ 25.4 = 0.078740157 ≈ 0.08

宽换算成英寸单位是1.2 ÷ 25.4 = 0.047244094 ≈ 0.05

同时取小数点最后两位数字，即得英制编码0805。

三、其中a，b两个值代表的是什么？

其实就是贴面电阻正面焊盘和背面焊盘的大小

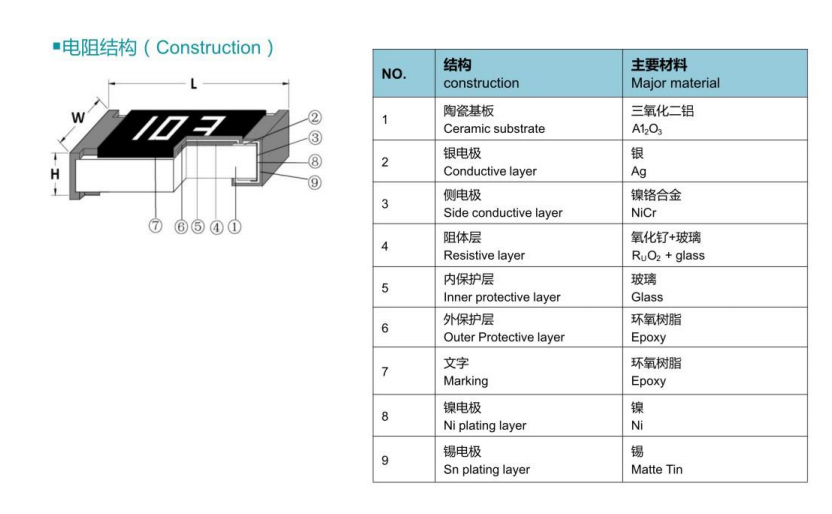

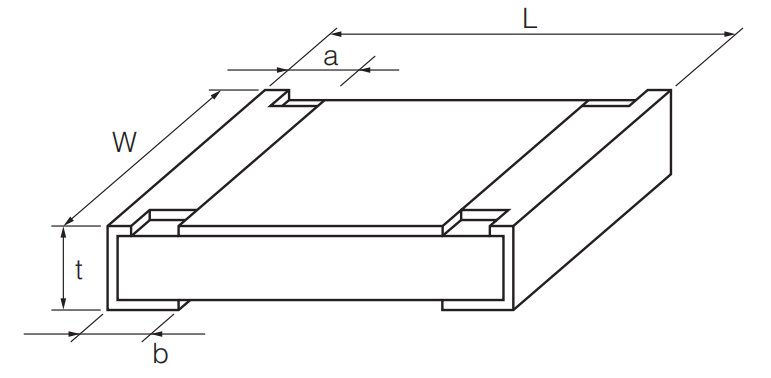

下面这张图是富捷电阻的结构图

通常背面贴片的焊盘会稍大于正面，也就是b稍大于a

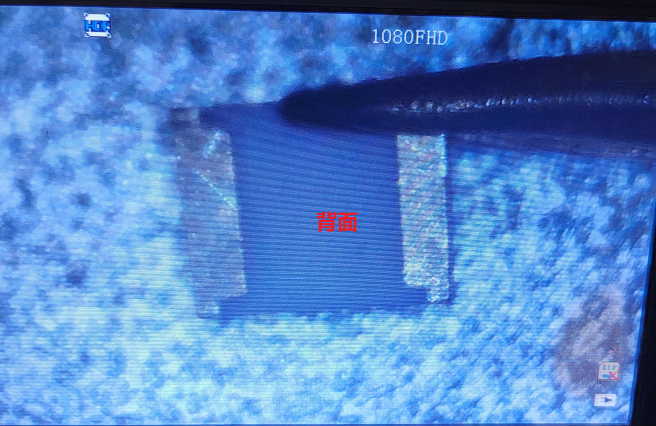

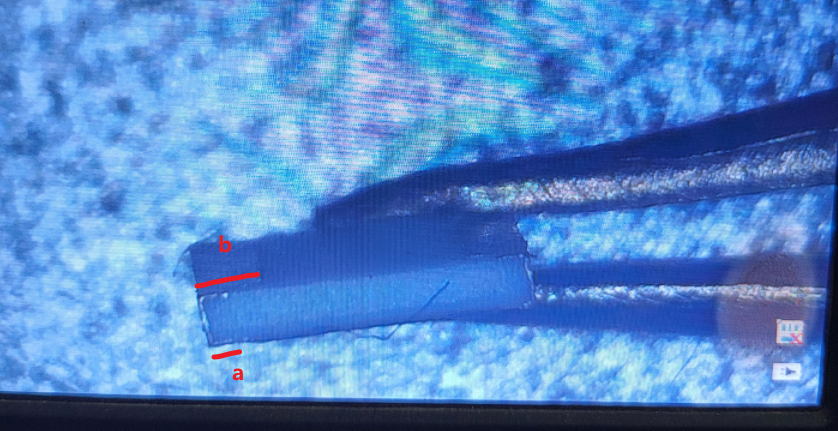

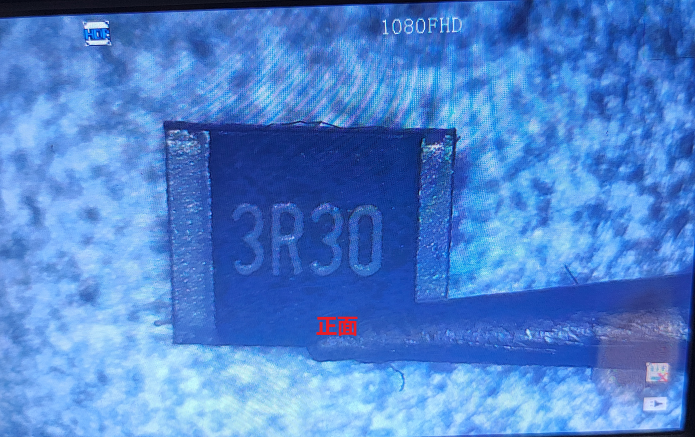

下面是电子放大镜放大后的贴片电阻的图片，方便直观观察

四、不同厂家生产的电阻参数区别

尺寸基本相同，长宽和误差有略微差别。高度,a,b的差别比较明显，其中温漂系数和精度同样也较为明显，功率衰减曲线也差别较大。普通场合可以不考虑这些因素，特殊场合需要注意，特别是温漂，精度，功率衰减曲线。

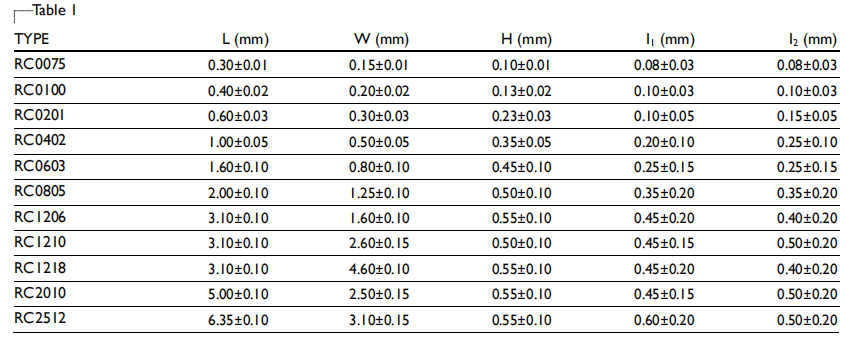

国巨生产的尺寸表

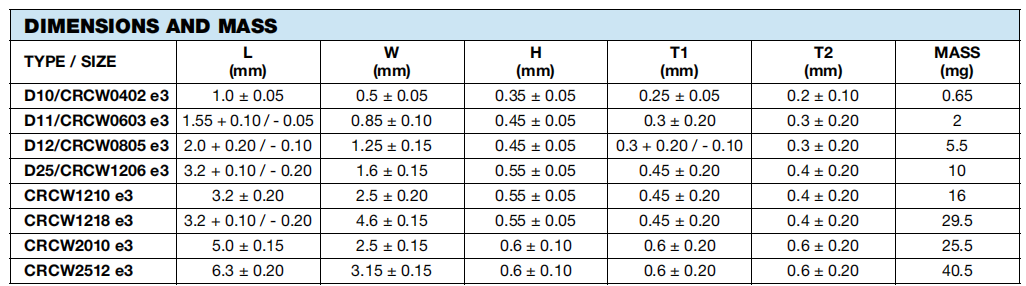

威世生产的尺寸表

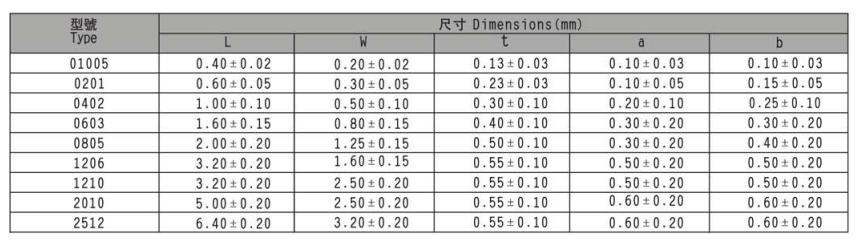

风华生产尺寸表

其他商家也是类似的

五、电阻功率受温度的影响

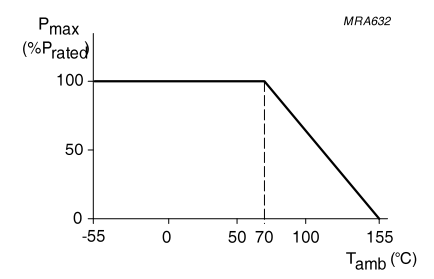

电阻是消耗功率的器件，电能会转化为自身热能，会产生一定的温度。温度越高，电阻的功率就会下降。一般产商以70°C为电阻功率的衡量标准，超过70°C之后，电阻的功率会呈现线性下降的趋势，直到温度达到上线，下图是某电阻温度与功率的关系图。

六、问题：0805是一种封装，它可以有不同的阻值，为什么额定功率是固定的0.125W？

额定功率的大小主要受其物理尺寸和散热能力的限制，而非阻值本身。

上面讲到电阻功率受温度的影响，温度受散热效率的影响

体积和表面积决定了散热效率。相同封装的体积和表面积相同，即相同封装下电阻散热效率一致，因此同一封装下的额定功率的一样的

七、温度系数对电阻阻值造成的影响

电阻的阻值会随着温度变化而变化，这种现象被称作温漂。

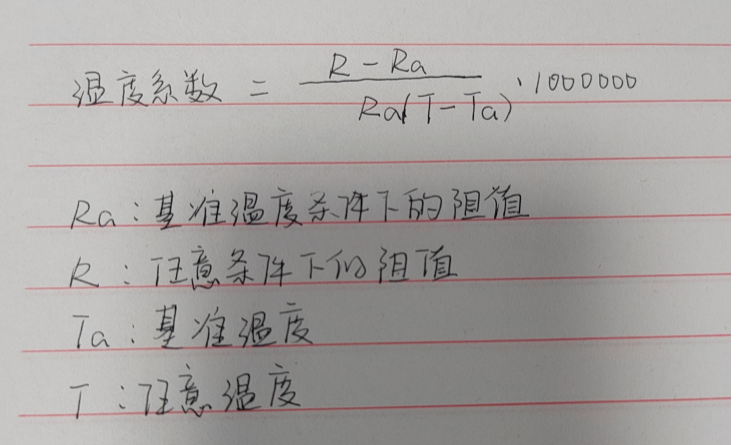

与温漂相关的就是温度系数（temperature coefficient of resistance 简称TCR），表示电阻当温度改变1摄氏度时，电阻值的相对变化，单位为ppm/℃，ppm（part per million）百万分之几。

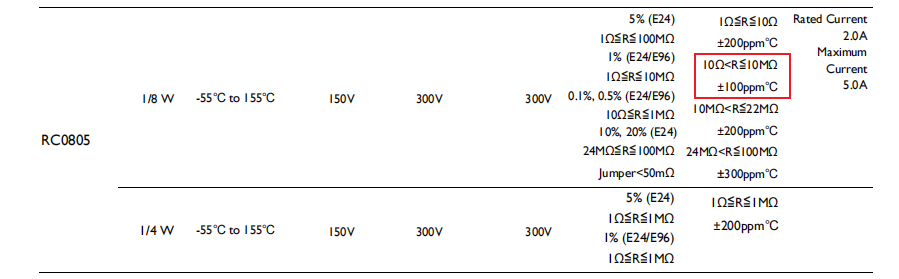

这里以国巨的电阻为例，这里的温漂是100ppm，基准温度是25°C。

有一个电阻在基准温度下阻值为10000Ω，计算该电阻在50°C时的电阻值

温漂根据工艺有正有负，上面计算时使用的是正温漂，正温漂的电阻会随着温度的上升而阻值增大。如果是负温漂电阻，等式左边就是-100，计算出的R值应为9075，负温漂电阻的阻值随温度的上升而下降。

八、如何选择合适的贴片电阻？

（1）确定电阻的额定电流，一般要降额使用，最好使用额定值的70%以下。

（2）确定额定功率，也是降额使用，最好使用额定值的70%以下。

（3）确定电阻的精度，电阻在生产中会有不同的精度，生产出来的的电阻具体阻值在精度允许的范围内波动，精度有0.01%、0.1%、0.25%、0.5%、1%、2%、3%、5%。如果你是使用的采样电路中的电阻，最好选择精度1%以下的电阻。

（4）确定温度系数对电阻值的影响，使用时温度的变化造成电阻值变化的大小会不会对电路有影响，特别是在电阻采样电路中。

（5）确定温度对电阻功率的影响，超出70°C之后，需要考虑变化之后的电阻功率，要选择更大额定功率的电阻

例如：某电路中加在一限流电阻两端的电压为10V,流过的电流为15mA,计算得出功率为0.15W,实际选型中，通过降额要求，可以选择1/4W的电路，但电阻实际使用温度经测试最高温度已经达到85℃。根据上图的曲线得知，此时的额定功率仅仅为标称额定功率的70%，那这种情况下依旧选择1/4W的电阻就有可能出现问题。需要选择更大功率的电阻。

（6）确定成本问题，一般而言封装小的电阻，用料少成本越低，价格0402<0603<0805

（7）考虑电路布局，越小的电阻占用电路板的空间越小，越利于布局

九、电路中的尖峰电压对电阻的影响

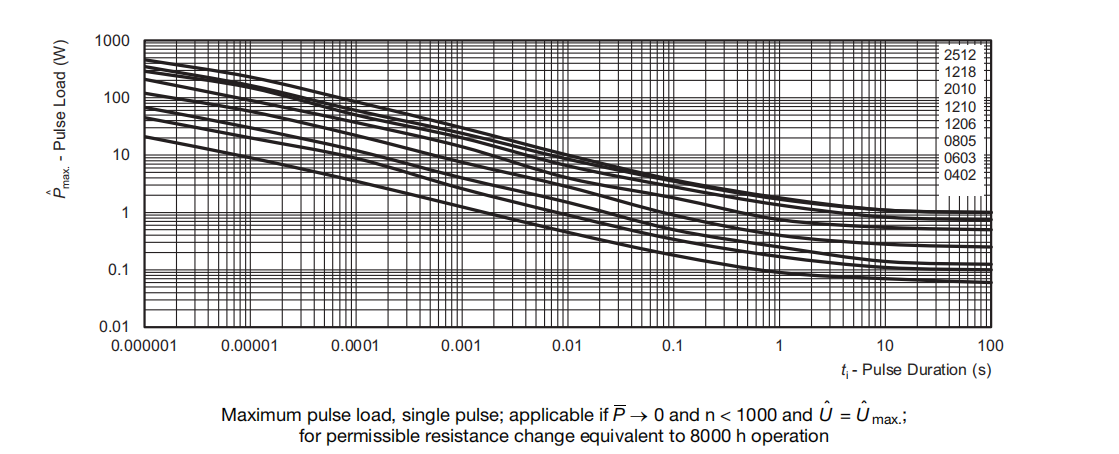

尖峰电压经过电阻会产生一个功率，其实就讨论这个电阻能不能承受这个功率的问题，下图是威视的不同封装电阻能承受瞬时功率和持续时间的线性图

横坐标时瞬态持续时间，电阻可以承受的功率，不同的线表示不同的封装的电阻，比如瞬态只持续1ms,最下面封装的电阻0402可以承受1W的功率，即：1K-0402的电阻可以承受10mA的电流1ms。换算成电压的话，在这个瞬态可以承受100V的高压脉冲。这相较于常态的0.0625W来说，可以承受的功率是非常大的。这也就是为什么在选择封装时考虑常态最大电流即可的原因。

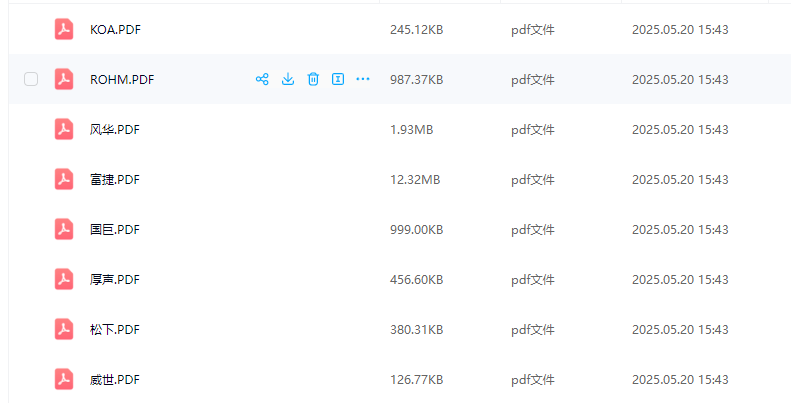

这里下载了一些厂商的贴片电阻规格书，感兴趣的可以下载看看

链接: https://pan.baidu.com/s/1bddxhEiTvfjQyzYn6sbFaA?pwd=1111 提取码: 1111
