AD20自制原理图库封装库
·
前提 自己画一个c8t6核心板的排针封装。
首先建立一个文件夹用来存放原理图库和pcb库
进入ad20

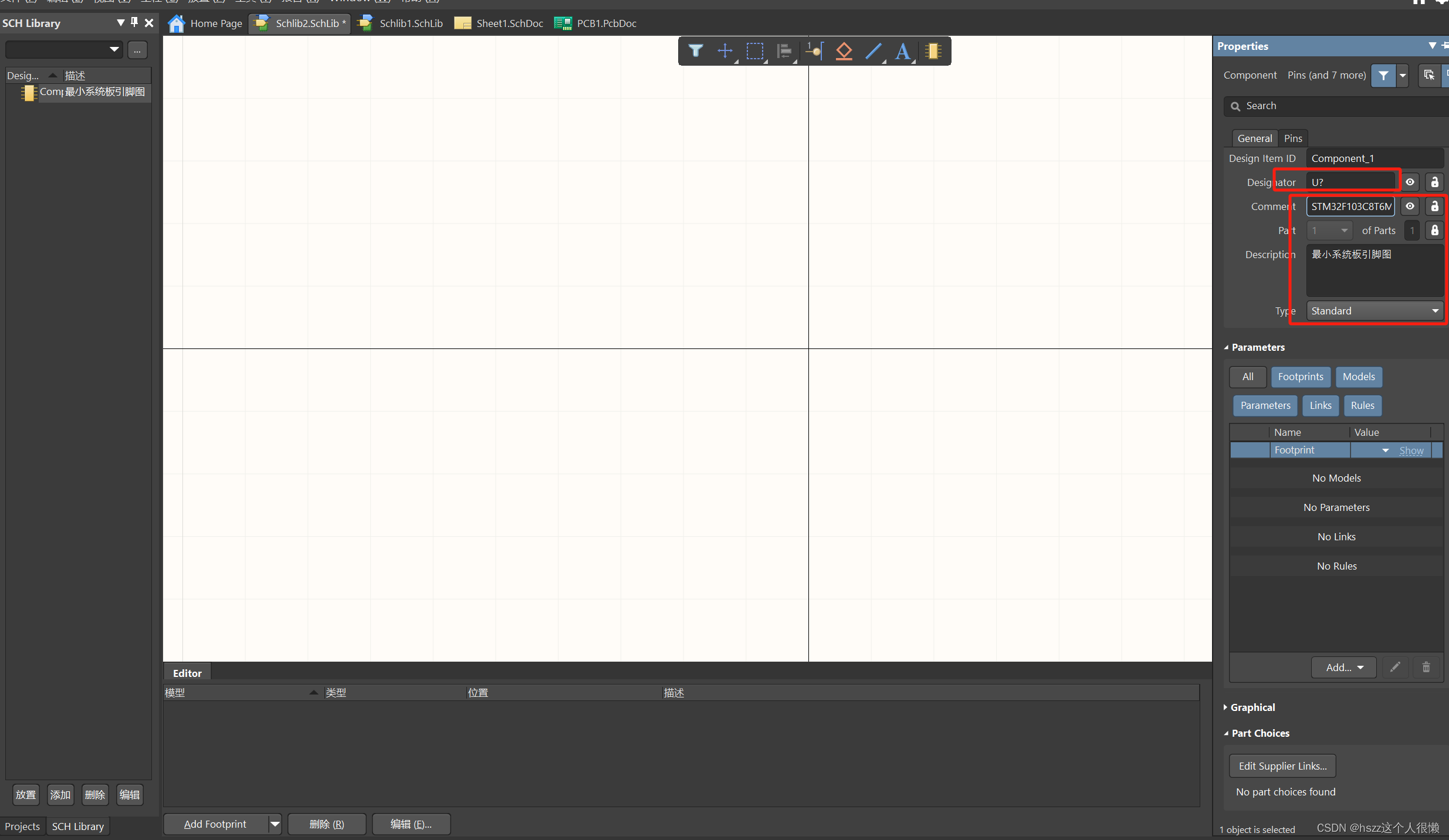

左上角 文件 新建 库 原理图库

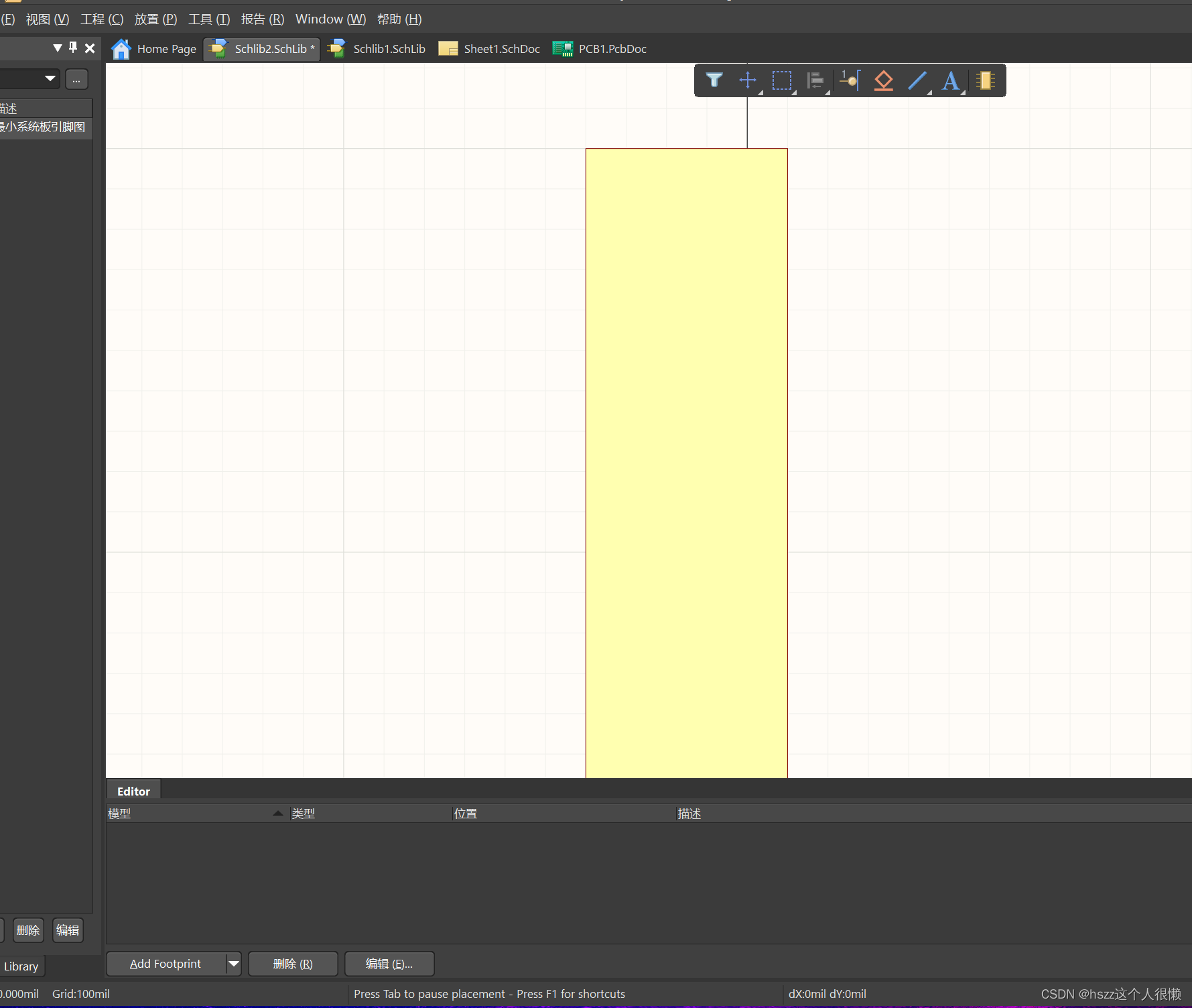

p r 放置矩形

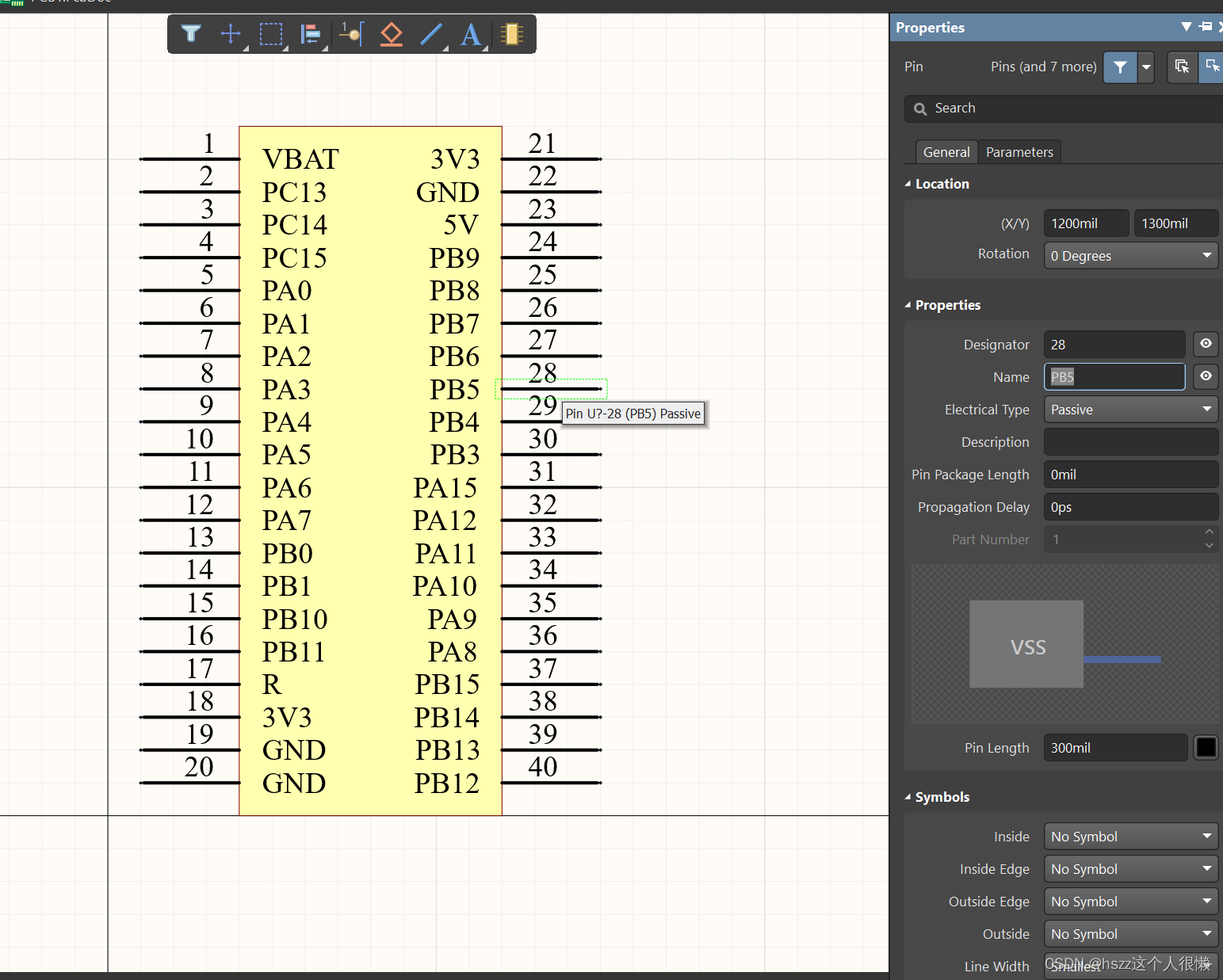

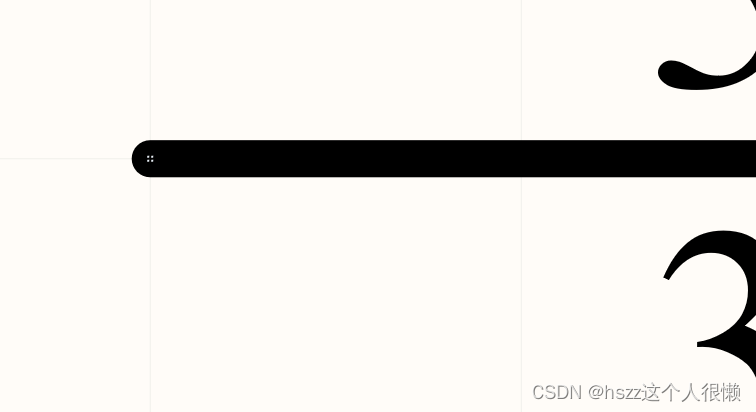

放置引脚 白点朝外
保存
以上步骤还可以用向导法 简便一些
之后左上角文件 创建pcb元件库

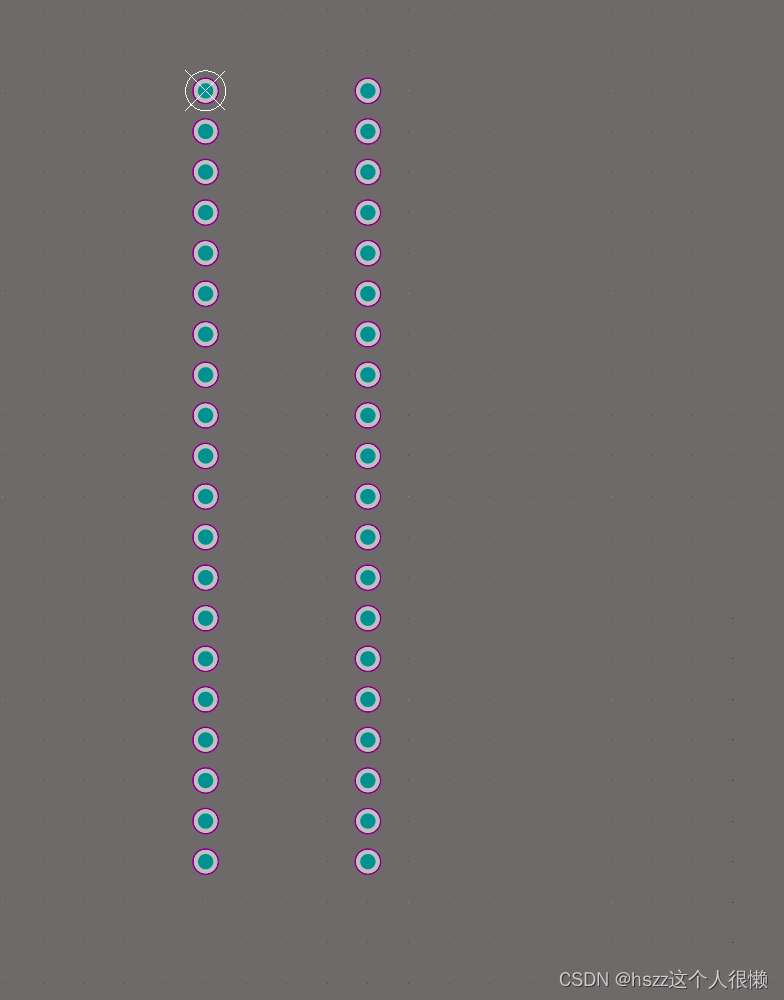

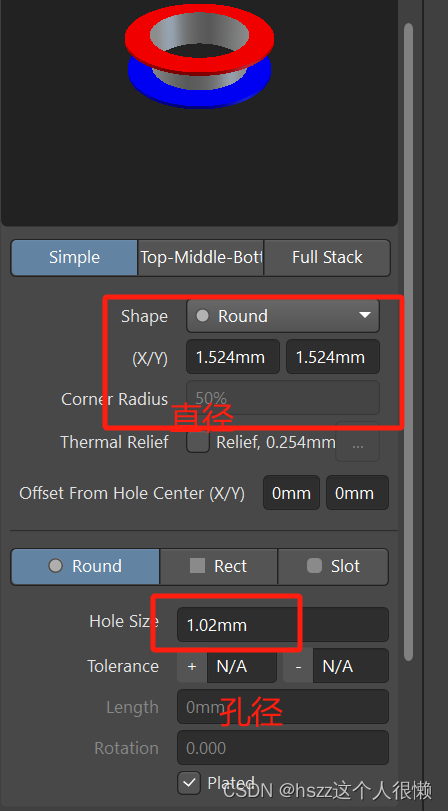

添加焊盘 按照器件原理图尺寸添加相应的焊盘 ctrl+shift+g设置格栅 挺好用的

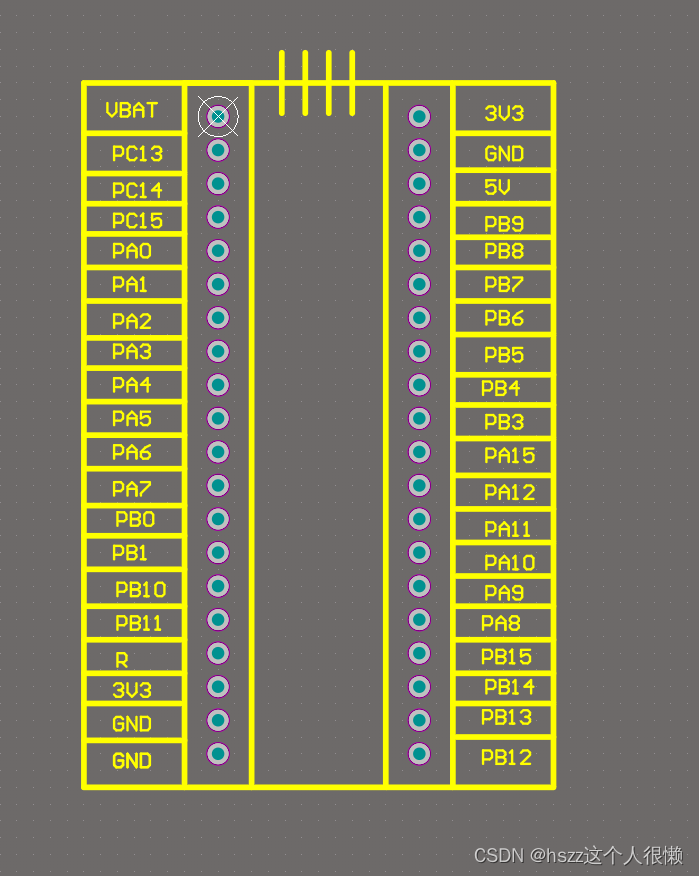

可以添加一些必要的丝印
保存
之后打开原理图库

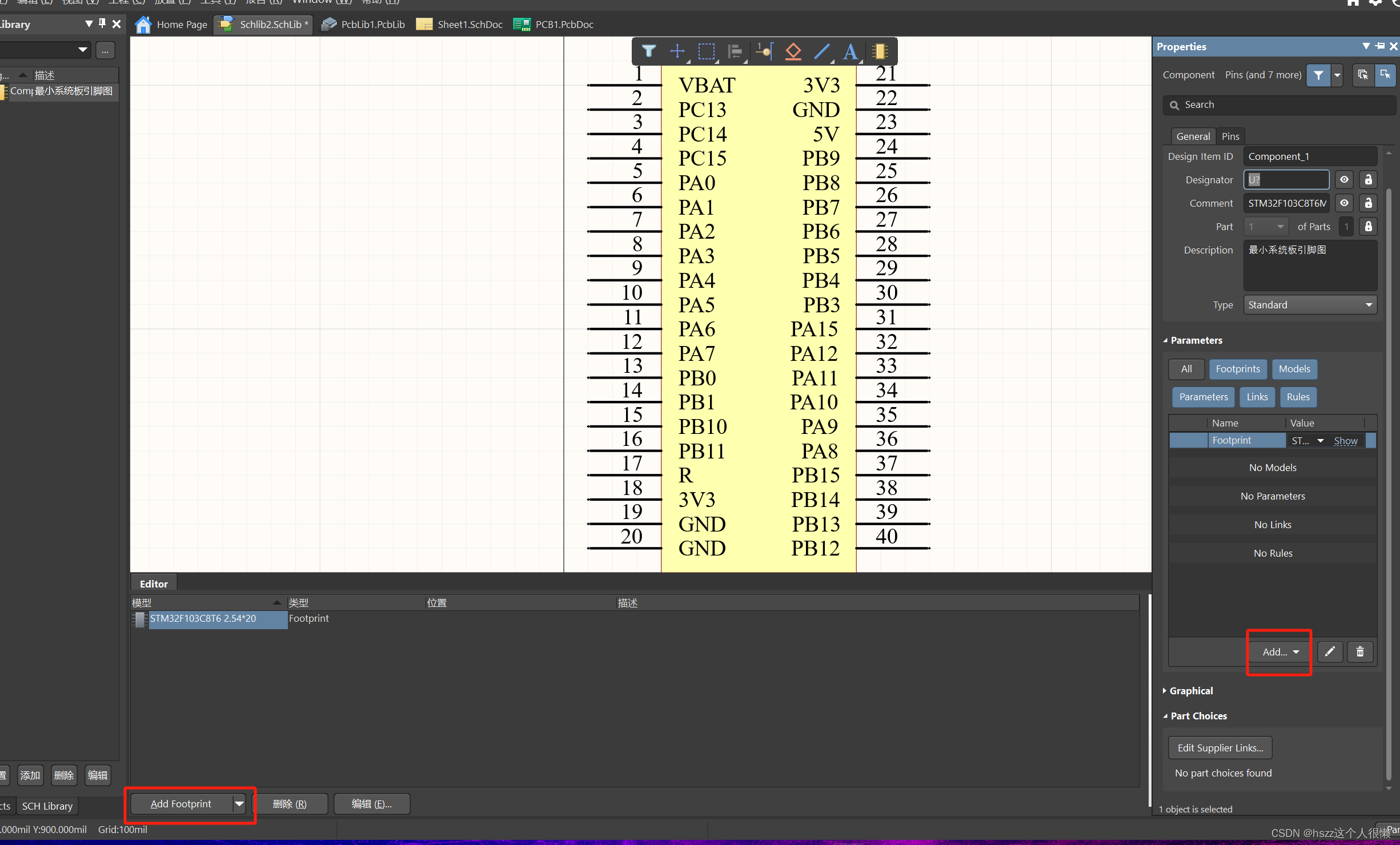

这两个位置都可以 点击添加footprint

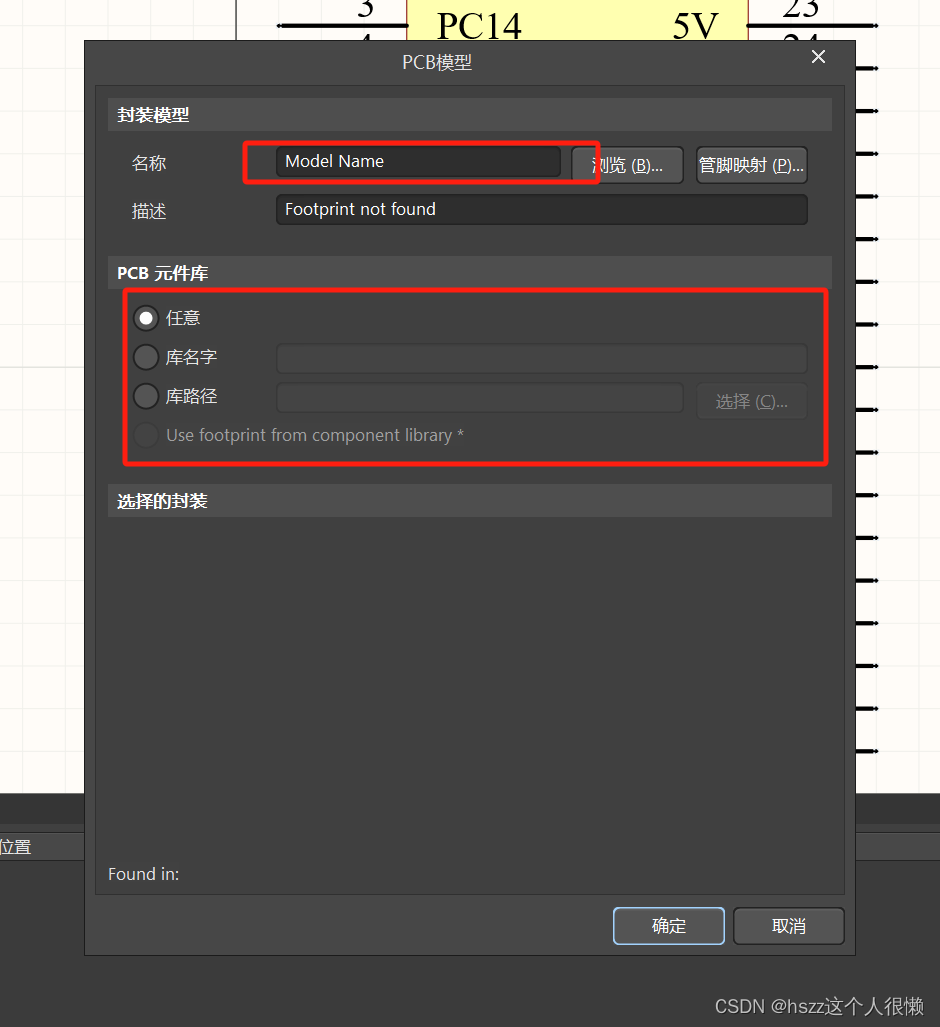

起好名字然后把刚才保存的pcb添加进去就好了（库路径里边选刚才的pcb文件） 注意查看一下引脚映射确认没问题
