1. 背景了解

ISOIEC 13818-1标准，MPEG-2中定义了两种复合信息流：传送流（TS：TransportStream）和节目流（PS：ProgramStream）
现在主要用于安防和广电领域，苹果全系列产品也在使用(HLS)。
PS主要应用在安防领域，因为GB28181-11规定了码流必须是RTP+PS，而且有存储属性；
TS主要应用在广电领域，因为TS的易于恢复的特性，苹果HLS协议的码流封装格式也是TS

2. 主要区别

• TS流的包结构是固定的，而PS流是可变的；所以，TS可以在任意位置恢复播放，PS必须保证完整性
• TS用于数据流传输，PS既有存储属性也有实时流传输的属性
• PS支持在多个层次加入私有数据，方便解码，拖动和减少延时

3. 封装格式

TS和PS流都是基于PES包进行的二次封装，总体封装结构如下：

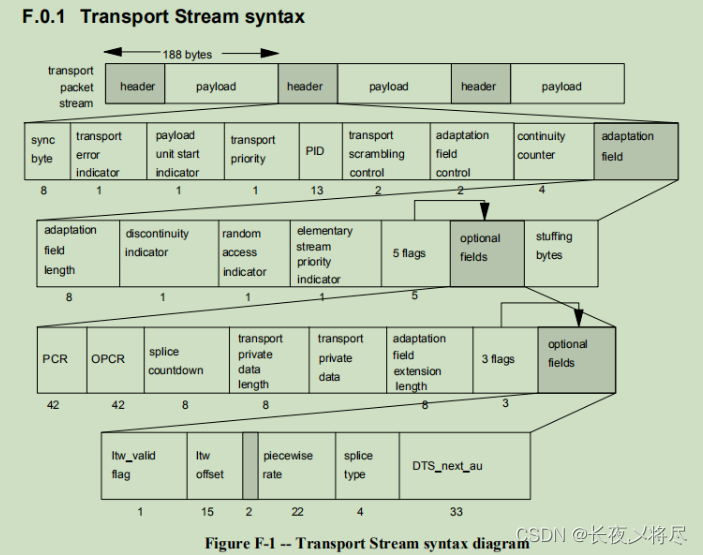

3.1 TS层结构

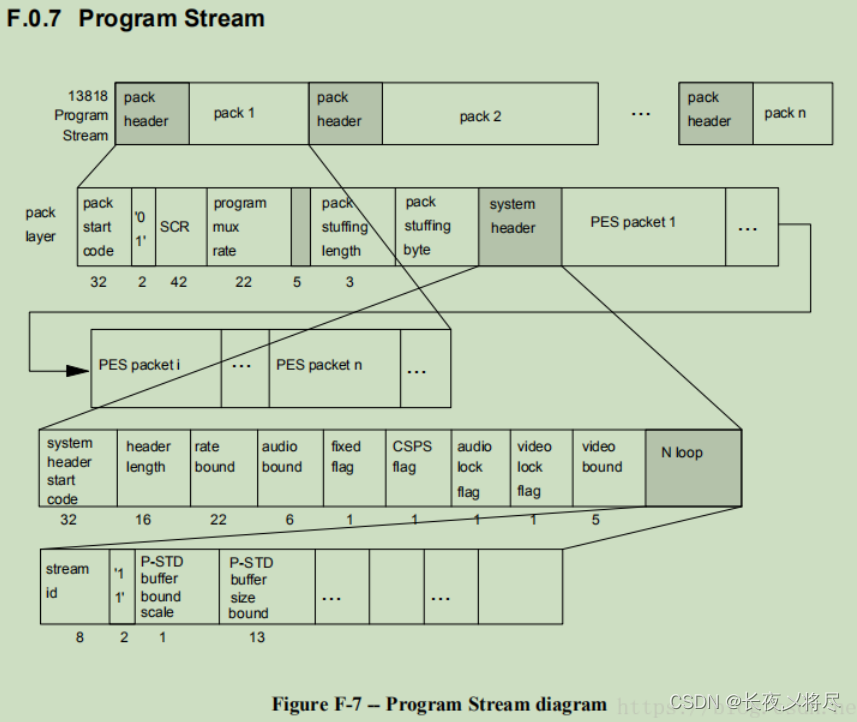

3.2 PS层结构

PS层主要由PS header，PS system header，PS system map加上PES packets组成。

对于包含IDR帧的PS包的内容为：“PS包起始码（0x00 00 00 01 ba）” + “系统头” + “PSM” +“PES header” + “PES payload”
对于包含非IDR帧的PS包的内容为：“PS包起始码（0x00 00 00 01 ba）” +“PES header” + “PES payload”

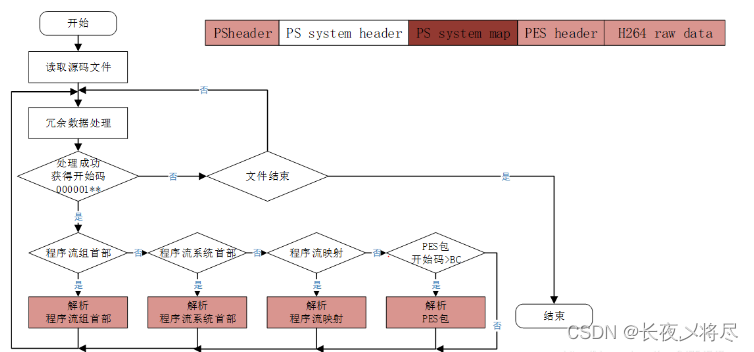

解封装思路：

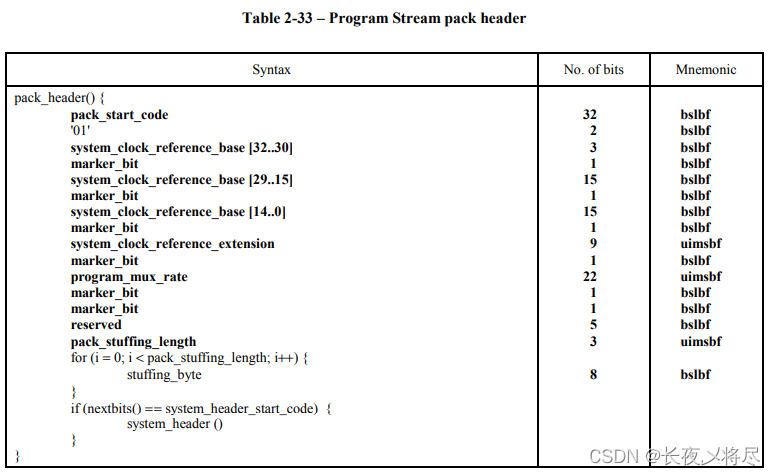

1. PS header：字段含义如下：



   • system_clock_reference_base 和 system_clock_reference_extension

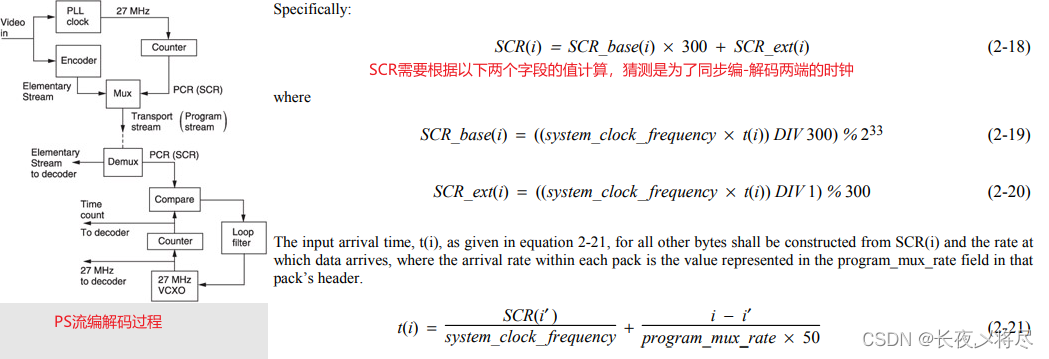

     这两个字段暂时没太明白，iso13818-1介绍如下，猜测是为了同步编解码两端的时钟频率而设置的字段，可能是历史上的应用场景，但到今天作用已经不大了(有清楚的朋友希望可以讲解一下，感谢。)：



     查阅了ffmpeg代码，发现组包时system_clock_reference_extension直接被设置为0；而system_clock_reference_base是以采样间隔为单位逐步累加的。

     gastatic int put_pack_header(AVFormatContext *ctx, uint8_t *buf, int64_t timestamp)
     {
         MpegMuxContext *s = ctx->priv_data;
         PutBitContext pb;

         init_put_bits(&pb, buf, 128);

         put_bits32(&pb, PACK_START_CODE);
         if (s->is_mpeg2)
             put_bits(&pb, 2, 0x1);
         else
             put_bits(&pb, 4, 0x2);
         put_bits(&pb,  3, (uint32_t)((timestamp >> 30) & 0x07));
         put_bits(&pb,  1, 1);
         put_bits(&pb, 15, (uint32_t)((timestamp >> 15) & 0x7fff));
         put_bits(&pb,  1, 1);
         put_bits(&pb, 15, (uint32_t)((timestamp)       & 0x7fff));
         put_bits(&pb,  1, 1);
         if (s->is_mpeg2)
             /* clock extension */
             put_bits(&pb, 9, 0); // 此处直接设置为0
         put_bits(&pb, 1, 1);
         put_bits(&pb, 22, s->mux_rate);
         put_bits(&pb, 1, 1);
         if (s->is_mpeg2) {
             put_bits(&pb, 1, 1);
             put_bits(&pb, 5, 0x1f); /* reserved */
             put_bits(&pb, 3, 0); /* stuffing length，默认不填充stuffing byte */
         }
         flush_put_bits(&pb);
         return put_bits_ptr(&pb) - pb.buf;
     }

        // scr base计算方式如下，是一个以采样间隔为单位的值，感觉ffmpeg跟iso13818-1文档所说的计算方式并不一样，可能今天的应用场景改变已经偏大
        scr        += s->packet_size * 90000LL / (s->mux_rate * 50LL);
        size        = put_pack_header(ctx, buf_ptr, scr);
        s->last_scr = scr;


   • program_mux_rate

     表示当前码率的字段，单位是50 bytes/second，不能为0。

   • pack_stuffing_length

     A 3 bit integer specifying the number of stuffing bytes which follow this field

   • stuffing_byte (pack_stuffing_length大于0才存在)

     pack_stuffing_length字段指定的填充字节，固定为0xFF

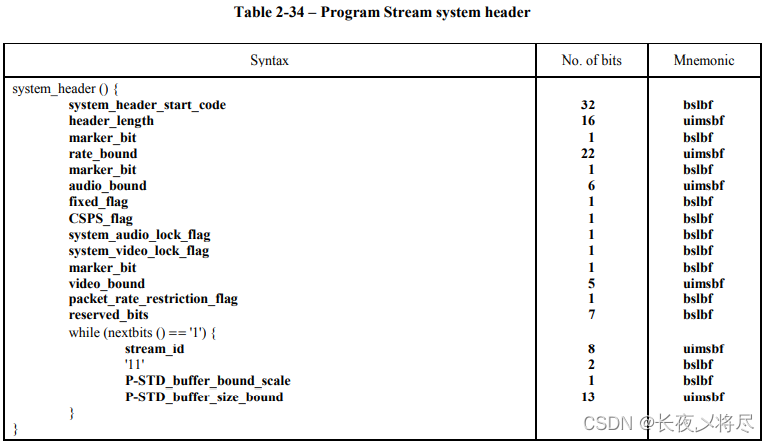

2. PS system header：用来描述VCD和DVD信息的，在今天作用已经不大，不做详细解释，组包流程可以参考ffmpeg代码（put_system_header(…)）

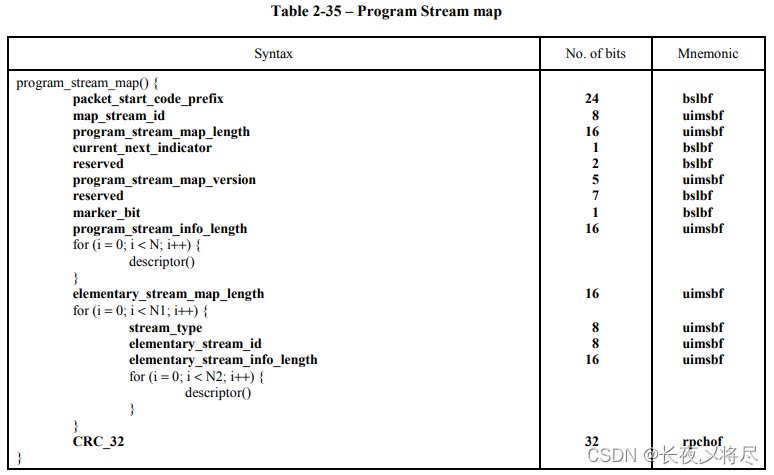

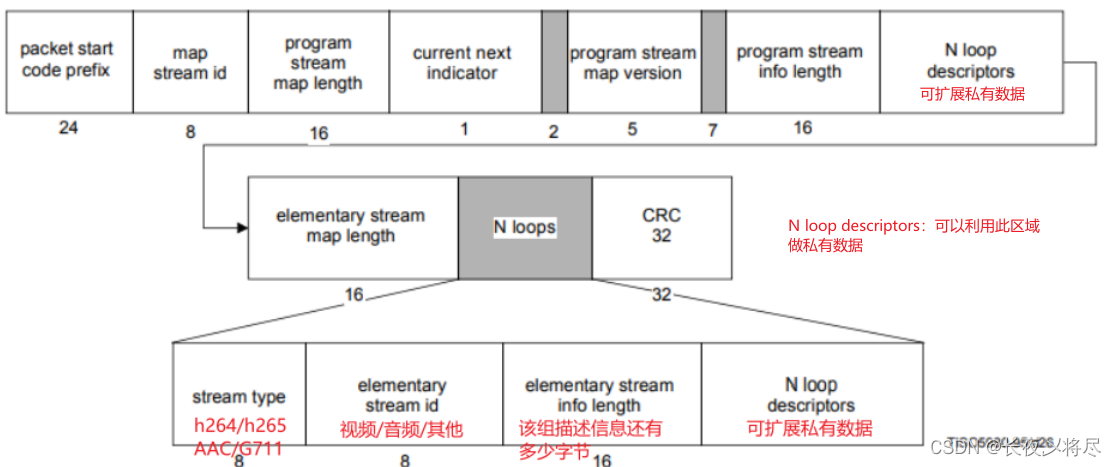

3. PSM(PS system map)：在固定包头和系统头之后，只有关键帧的时候，才会存在，提供了es流的描述信息，以及各es流之间的关系





   主要字段名称	字段长度(bits)	功能描述
   program_stream_map_length	16	该字段之后，PSM还有多长，单位byte。 最大值1018 (0x3FA)
   program_stream_info_length	16	该字段之后，自定义复合流的长度，一般是0。 但可以用这个字段定制私有数据。 海康用该字段 定义了BASIC信息、DEVICE信息、加密信息
   elementary_stream_info_length	16	该字段之后，视频流信息、音频流信息、私有数据信息三者的总长度
   CRC_32	32	循环冗余校验

   私有数据部分不多做解释，私有数据解析参考：海康PSM流解析 关于elementary_stream_info，标准流一般只解析音视频类型等信息，参考ffmpeg代码：

   static long mpegps_psm_parse(MpegDemuxContext *m, AVIOContext *pb)
   {
       int psm_length, ps_info_length, es_map_length;

       psm_length = avio_rb16(pb);
       avio_r8(pb);
       avio_r8(pb);
       ps_info_length = avio_rb16(pb);

       /* skip program_stream_info 无私有数据，直接跳过 */
       avio_skip(pb, ps_info_length);
       /*es_map_length = */avio_rb16(pb);
       /* Ignore es_map_length, trust psm_length */
       es_map_length = psm_length - ps_info_length - 10;

       /* at least one es available? */
       while (es_map_length >= 4) {
           unsigned char type      = avio_r8(pb);
           unsigned char es_id     = avio_r8(pb);
           uint16_t es_info_length = avio_rb16(pb);

           /* remember mapping from stream id to stream type */
           m->psm_es_type[es_id] = type;
           /* skip program_stream_info */
           avio_skip(pb, es_info_length); 	// 只解析上边三个信息， 剩下的不解析直接跳过(默认无私有数据)
           es_map_length -= 4 + es_info_length;
       }
       avio_rb32(pb); /* crc32 */
       return 2 + psm_length;
   }


3.3 PES层结构

• TS流和PS流都是由PES包经过某种逻辑结构组织而成

• PES包可以被用来完成从TS流转换到PS流的转换

• PES包的大小有时也可以大于TS包(一个PES包可能会被分装在多个TS包中)

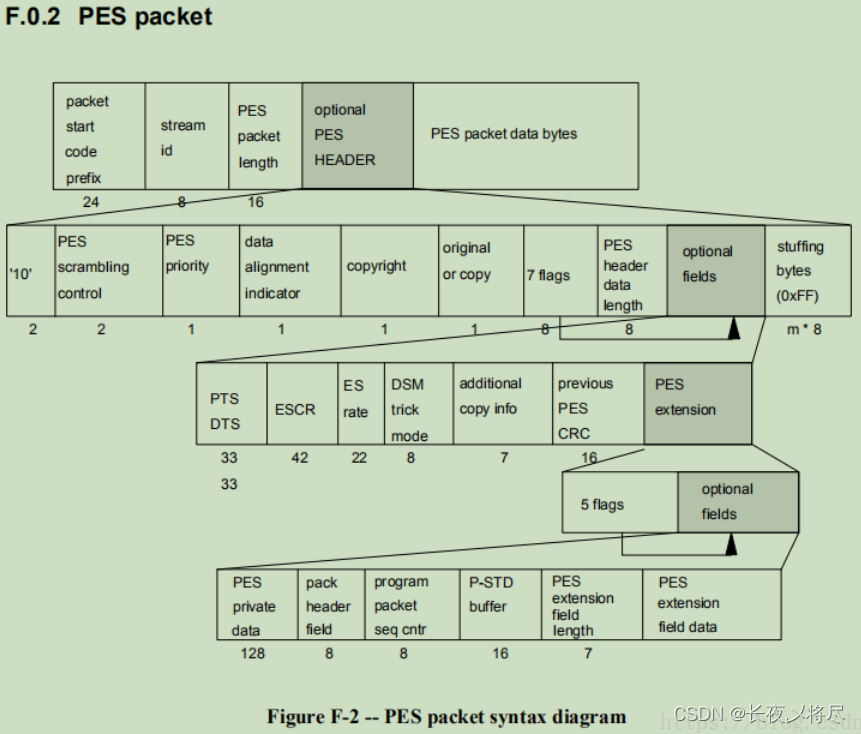

如上图所示，PES包由3部分组成：

1. 固定头
   • packet_start_code_prefix：PES起始码固定为0x000001
   • stream_id：规定了基本流的号码和类型。0x(c0-df)指音频，0x(e0-ef)为视频，0xbf 私有，0xbe 填充
   • PES Packet length：说明了从固定头之后，还有多少个字节属于本PES包(TS流该字段可能为0，但PS不可能)

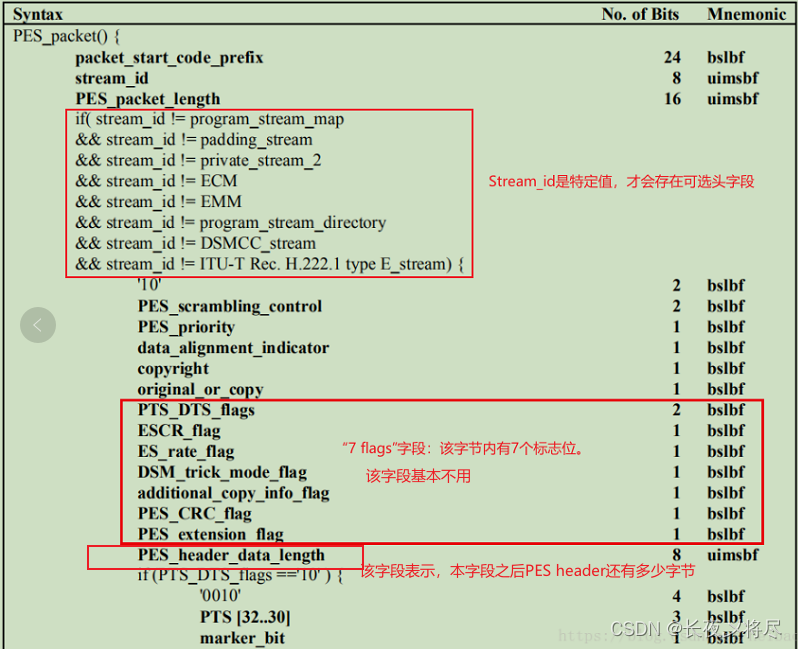

2. 可选头**(stream_id是特定值的话，才会有这个字段)**

   • 从固定头信息中只能知道PES包的开始和总长度，但PES header长度是可变的，怎么知道header和payload的分界呢



   • optional fields：可选填充域，TS流要固定包大小，需要这个字段。

3. 负载（即ES流）

3.4 ES流如何封装为PES

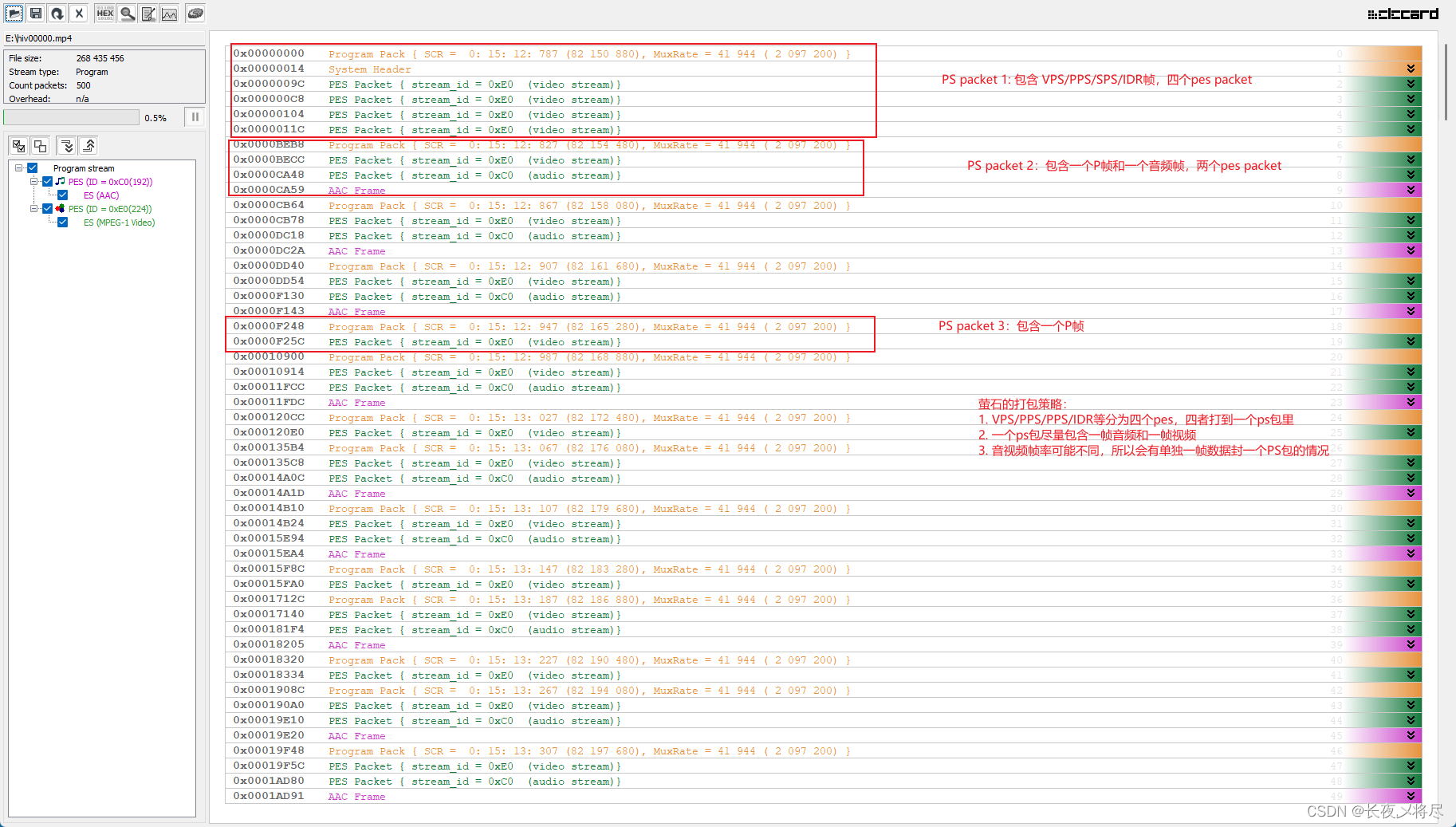

没有特别严格的方式，一般就是一帧音频或者视频数据封装为一个PES packet，然后N个PES packet封装为一个PS packet，用工具解析一下萤石的录像文件：
