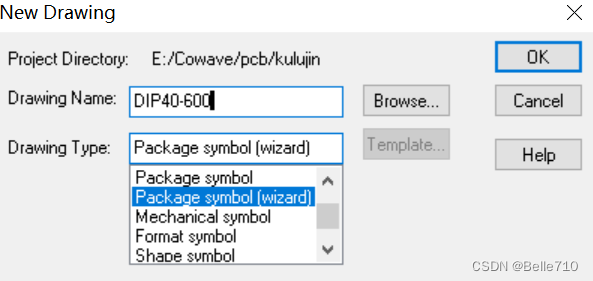

打开pcb editer，新建封装，

选择第一个type

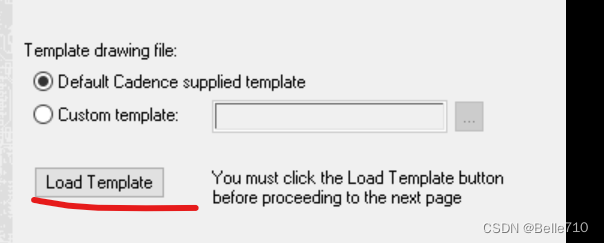

下一步，下载模板

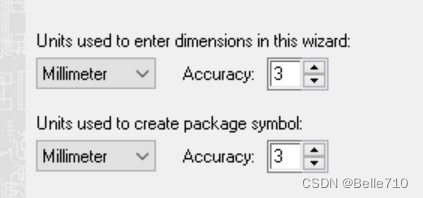

选单位，下一步

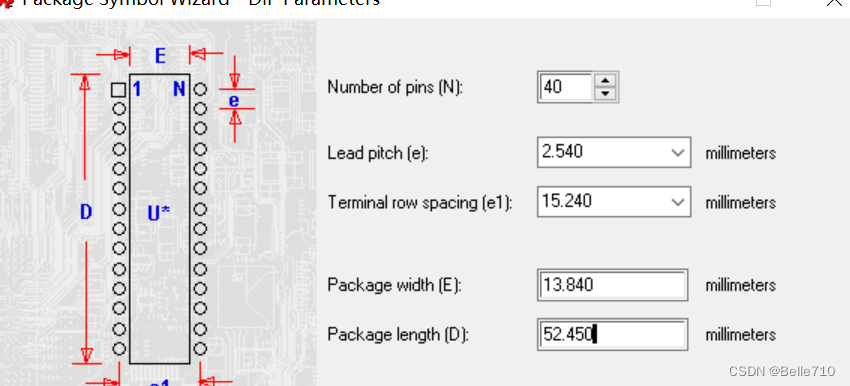

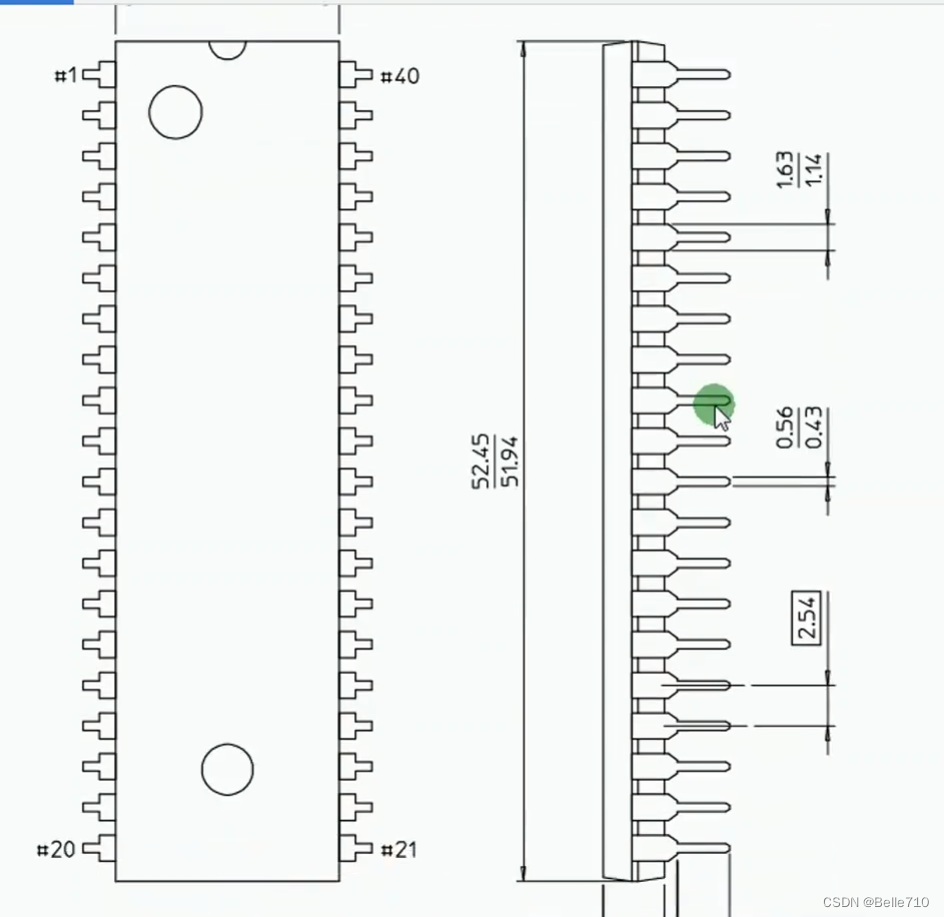

选择管脚数等

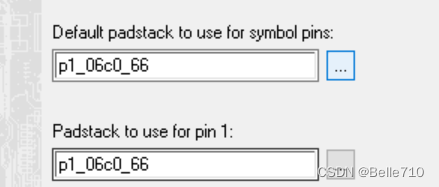

选择焊盘

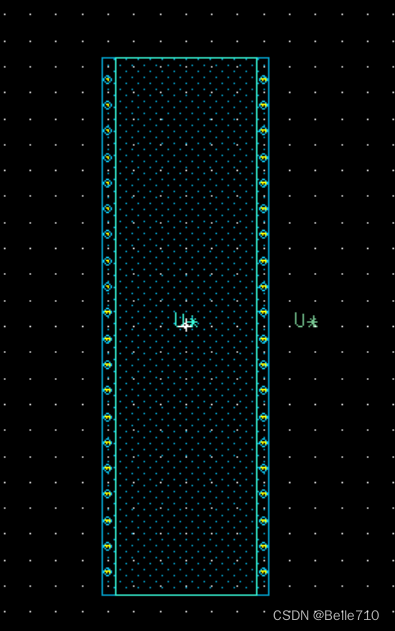

下一步，完成

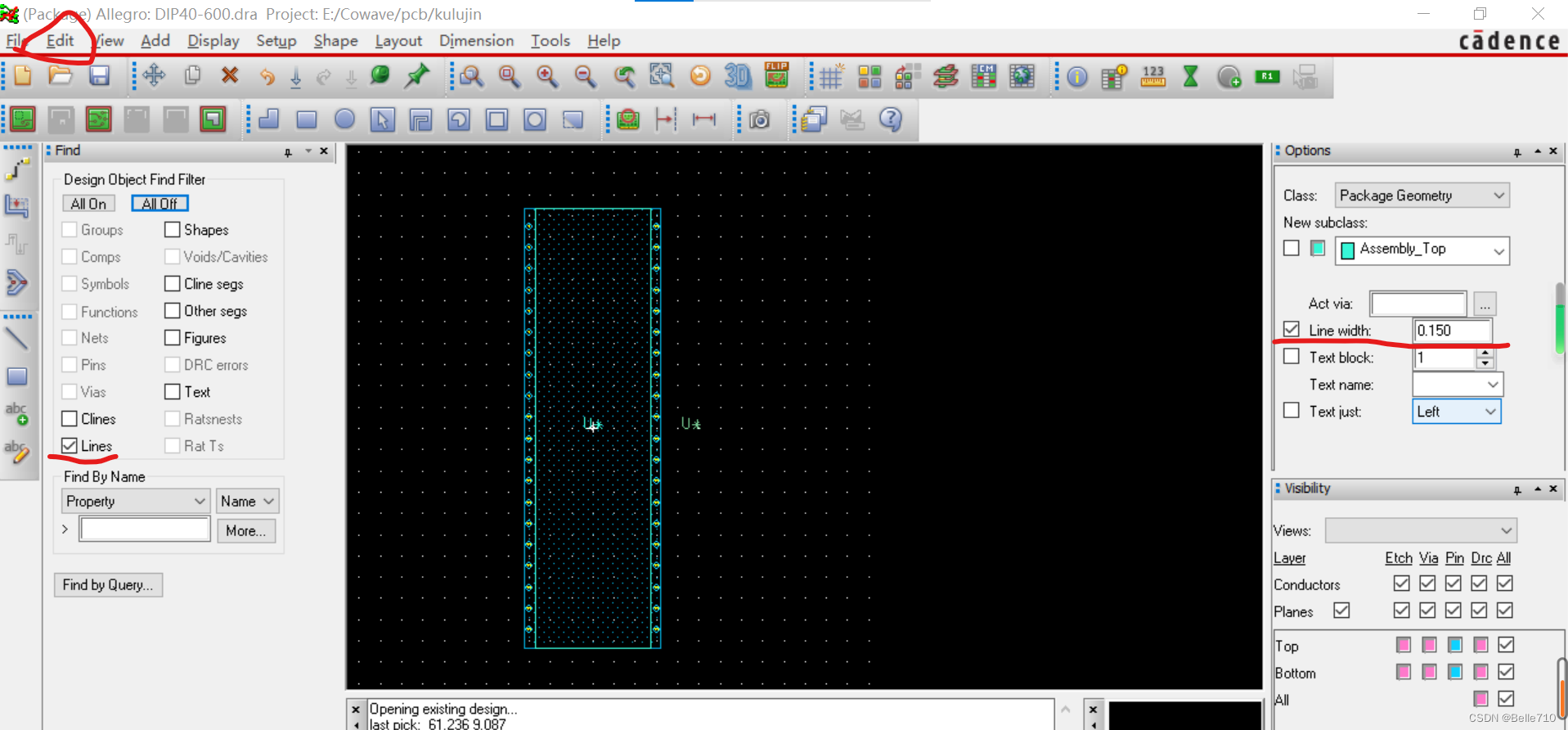

下一步，选择edit，change命令，选择line，线宽选择0.15，框选图形边框，右键done。

接下来设置栅格为0.127，setup,Grides

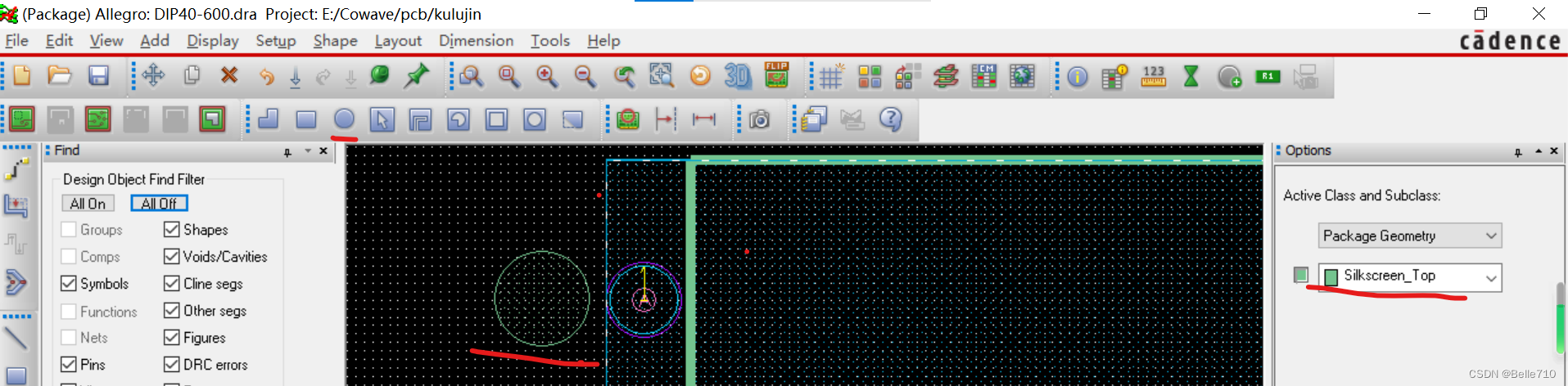

接下来绘制1脚标识

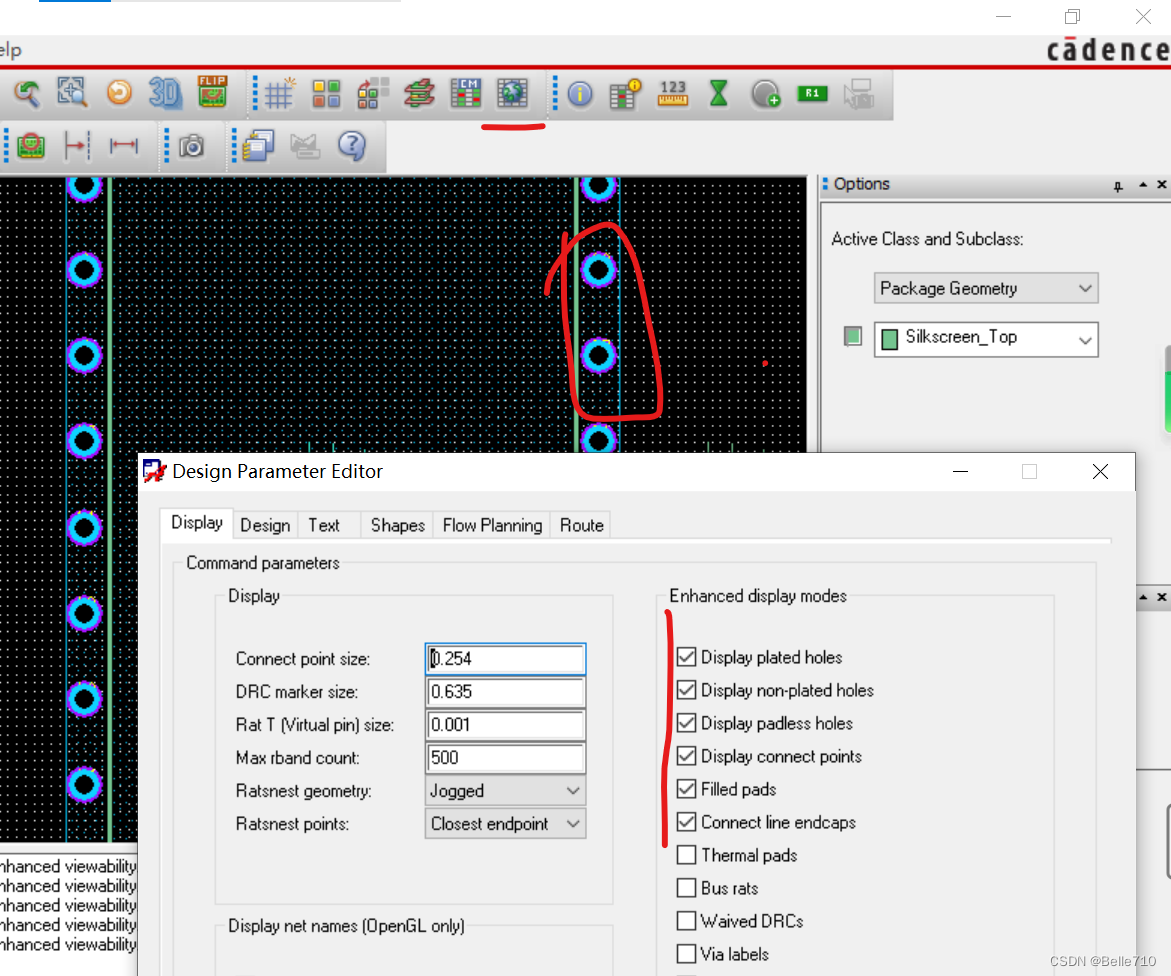

显示焊盘

可以看到显示效果会不一样，很明显是一个通孔焊盘。保存一下
