✨ 电子元件的封装是什么？ 封装就像给电子元件穿上“外衣”——既保护内部芯片不被外界破坏（防尘、防潮、防磕碰），又通过金属引脚或焊盘让它和电路板“对话”。

• 贴片封装（SMT）：元件像贴纸一样“粘”在电路板表面，引脚不穿透板子（如手机里的小电阻、电容）。

• 插件封装（THT）：元件像钉子一样“插”进电路板的孔里，引脚从背面焊接（如老式收音机里的大电容）。

🔌 什么是IC（集成电路）？ IC​（Integrated Circuit，集成电路）是把成千上万的晶体管、电阻、电容等元件“塞”进一个小芯片里的黑科技，相当于电子设备的“大脑”。

• 核心功能：处理信号、存储数据、控制逻辑（比如手机CPU、内存芯片）。

• 为什么需要封装？保护脆弱的核心芯片，提供引脚连接电路，还能散热！

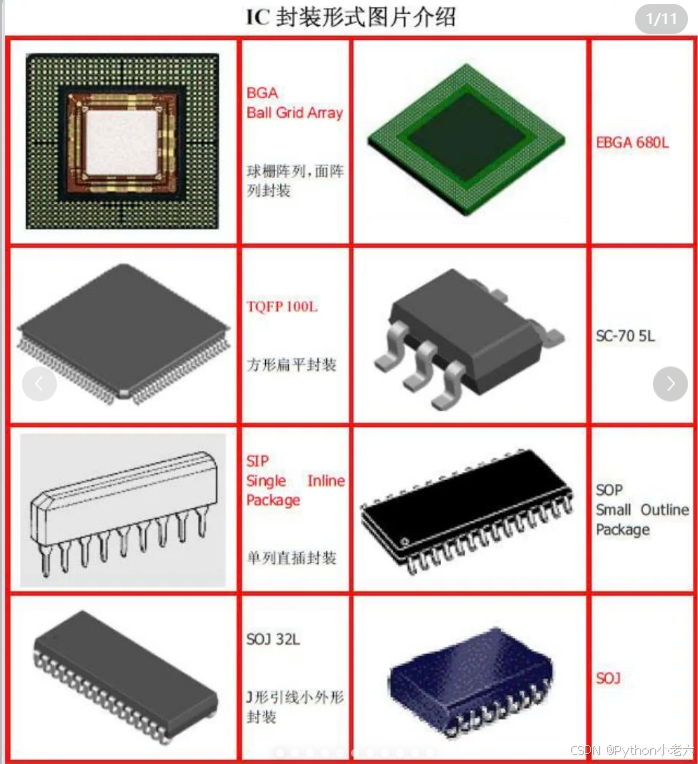

📦 常见IC封装类型

1. DIP（Dual In-line Package，双列直插式封装）

• 长啥样：长方形的外壳，两排金属引脚像“蜈蚣腿”（老式单片机常用）。

• 特点：

  • 插件封装，适合手工焊接（电子爱好者最爱）。

  • 引脚少（一般不超过64个），速度慢，适合简单电路。

• 举个栗子：51单片机、老式电脑内存条。

2. SOP/QFP（Small Outline Package/Quad Flat Package，小外形/四边扁平封装）

• 长啥样：薄薄的方形外壳，引脚从四边伸出（贴片封装）。

• 特点：

  • 贴片封装，引脚密集（QFP可达几百个），适合中等复杂度的芯片。

  • 引脚间距小，需要精密贴片机焊接。

• 举个栗子：ARM单片机、音频解码芯片。

3. BGA（Ball Grid Array，球栅阵列封装）

• 长啥样：底部是密密麻麻的“小锡球”阵列，像棋盘格子。

• 特点：

  • 贴片封装，引脚在底部，空间利用率超高（适合超多引脚的CPU、GPU）。

  • 散热好、信号短，但维修困难（需要X光或专用返修台）。

• 举个栗子：手机处理器、电脑主板芯片组。

4. QFN（Quad Flat No-leads，四边无引脚封装）

• 长啥样：四边有裸露的焊盘，底部中央带散热焊盘。

• 特点：

  • 贴片封装，体积小、散热强（靠底部金属直接接触PCB散热）。

  • 无外伸引脚，适合紧凑型设备（如蓝牙模块）。

• 举个栗子：电源管理芯片、传感器模块。

5. COB（Chip on Board，板载芯片封装）

• 长啥样：直接把芯片“裸奔”粘在电路板上，用金线连接，再涂胶保护。

• 特点：

  • 超低成本，但防护性差（怕磕碰、潮湿）。

  • 常见于低端产品，比如电子玩具、计算器。

🌟 封装选择的关键

1. 引脚数量：BGA > QFP > DIP（越多引脚越需要高密度封装）。

2. 散热需求：BGA/QFN > SOP > DIP。

3. 生产难度：BGA需要高端设备，DIP适合手工DIY。

4. 成本：COB最便宜，BGA最贵（但性能最强）。

🚀 IC封装的发展趋势

• 越做越小：从DIP到BGA，同样功能芯片体积缩小90%。

• 越做越密：苹果M1芯片用先进封装，把CPU、内存、GPU“叠”在一起。

• 越做越智能：封装内集成散热片、电磁屏蔽层，甚至嵌入传感器！

举个栗子🌰：

• 你手机里的CPU是BGA封装（底部上千个小锡球），而爷爷的收音机里功放芯片是DIP封装（两排引脚插在绿色电路板上）——这就是封装的“进化史”！
