作为硬件工程师,日常设计工作中经常需要从立创商城上对元件进行选型。新选型的元件如果没有对应的Cadence封装,就需要参考嘉立创EDA的封装,设计对应的Cadence封装。

        本文介绍一种简单的方法,实现嘉立创EDA封装,通过Altium Designer软件转成Cadence封装。

        一、嘉立创EDA操作方法

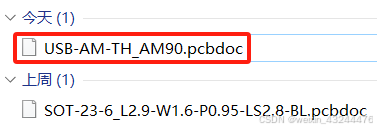

        嘉立创EDA导出的Altium Designer格式的封装:

        二、Altium Designer操作方法

        使用Altium Designer软件打开从嘉立创EDA导出的封装,点击File -> Save As;

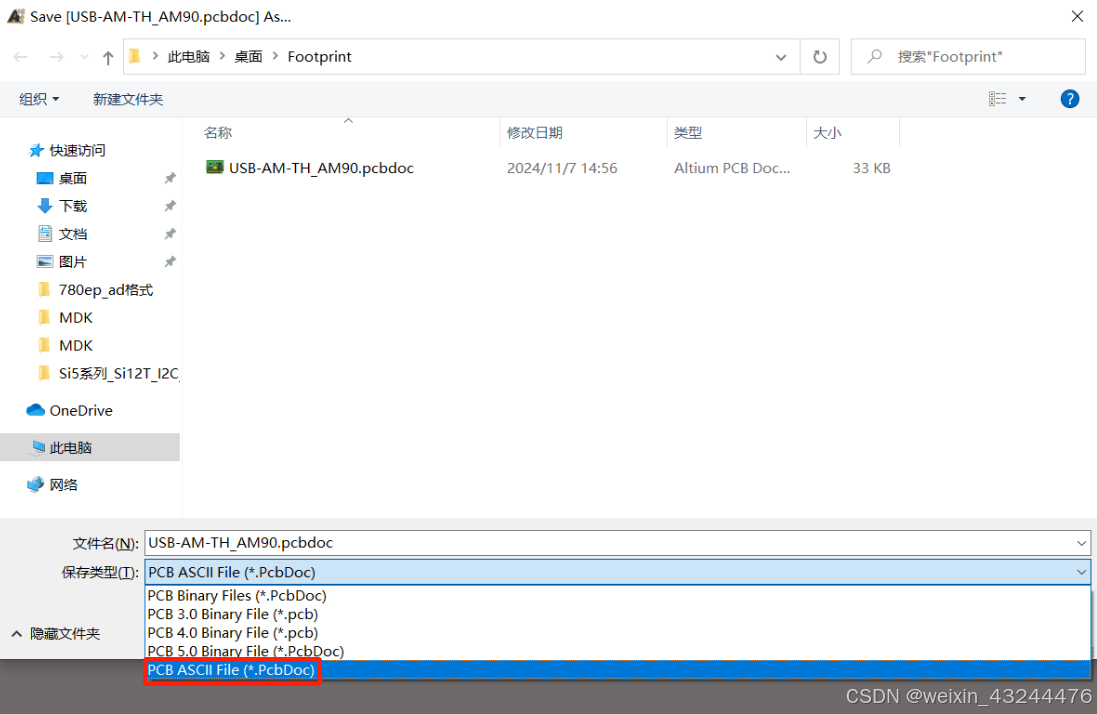

        将封装格式从默认的PCB Binary Files(*.PcbDoc)另存为PCB ASCII File(*.PcbDoc);

        三、Cadence操作方法

        选择以下产品Allegro PCB Designer (was Performance L),打开Cadence软件;

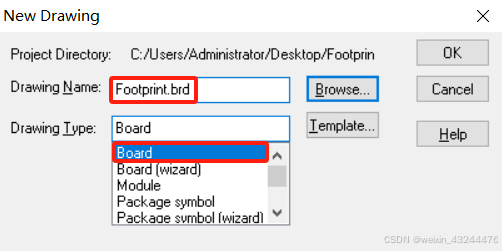

        新建一个New Drawing,Drawing Type选择Board;

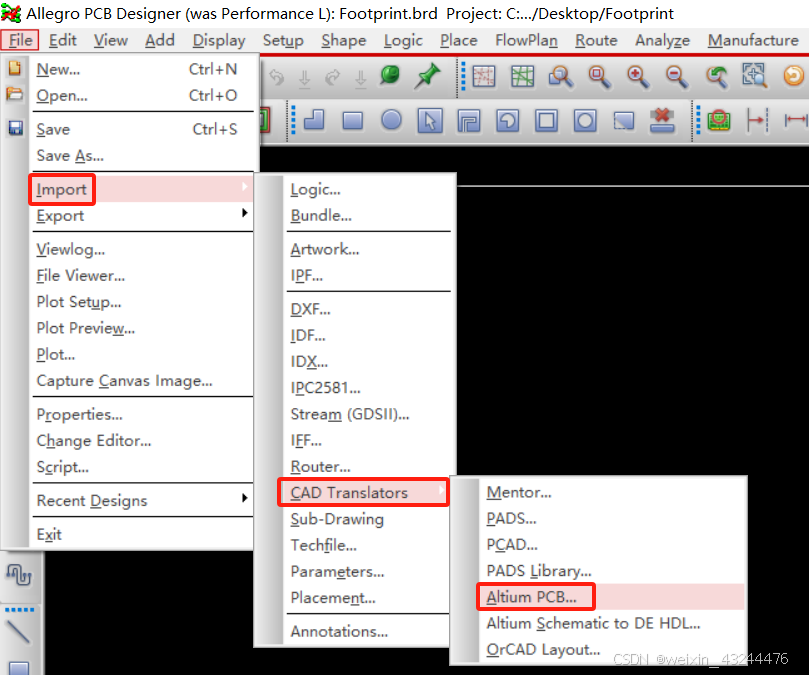

        导入PCB ASCII File格式的AD封装;

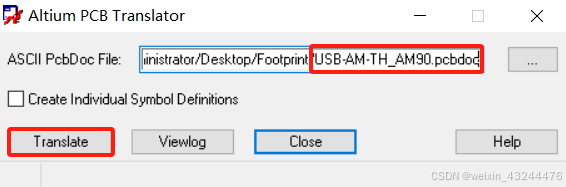

        选择需要转换的PCB ASCII File格式的AD封装,点击Translate进行转换;

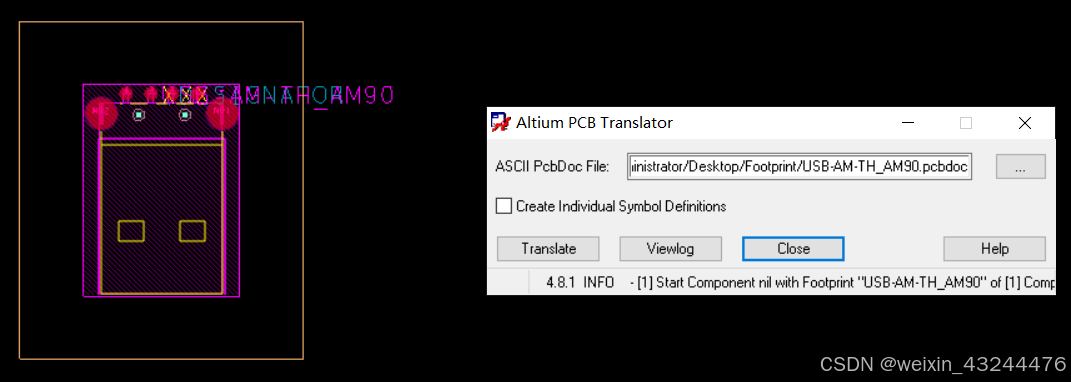

        转换完成后,即可在工程中看到导入的封装,到此转换过程还没有完成;

        将转换好的封装,导出Cadence封装库,才能在其他项目中使用;

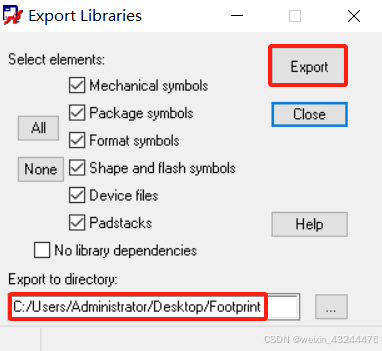

        选择要导出的封装库的路径,点击Export;

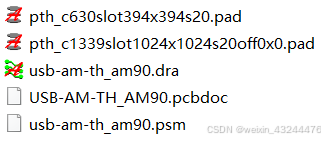

        在导出的封装库文件夹下可以看到导出的Cadence格式封装和焊盘,至此实现实现嘉立创EDA封装,通过Altium Designer软件转成Cadence封装。
