实验目的

理解存储系统进行位扩展、字扩展的基本原理，能利用相关原理解决实验中汉字字库的存储扩展问题，并能够使用正确的字库数据填充。

实验内容

现有如下 ROM 组件，4 片 4K32 位 ROM ，7 片 16K32 位 ROM，请在 Logisim 平台构建 GB2312 汉字编码的 1616 点阵汉字字库，电路输入为汉字区号和位号，电路输出为 8×32 位（ 1616=256 位点阵信息），待完成的字库电路输入输出引脚见后图，具体参见工程文件中的 storage.circ 文件，图中左侧是输入引脚，分别对应汉字区位码的区号和位号，中间区域为 8 个 32 位的输出引脚，可一次性提供一个汉字的 256 位点阵显示信息，右侧是实际显示区域，用于观测汉字显示是否正常。待完成字库子电路封装已经完成，请勿修改以免影响后续自动测试功能。

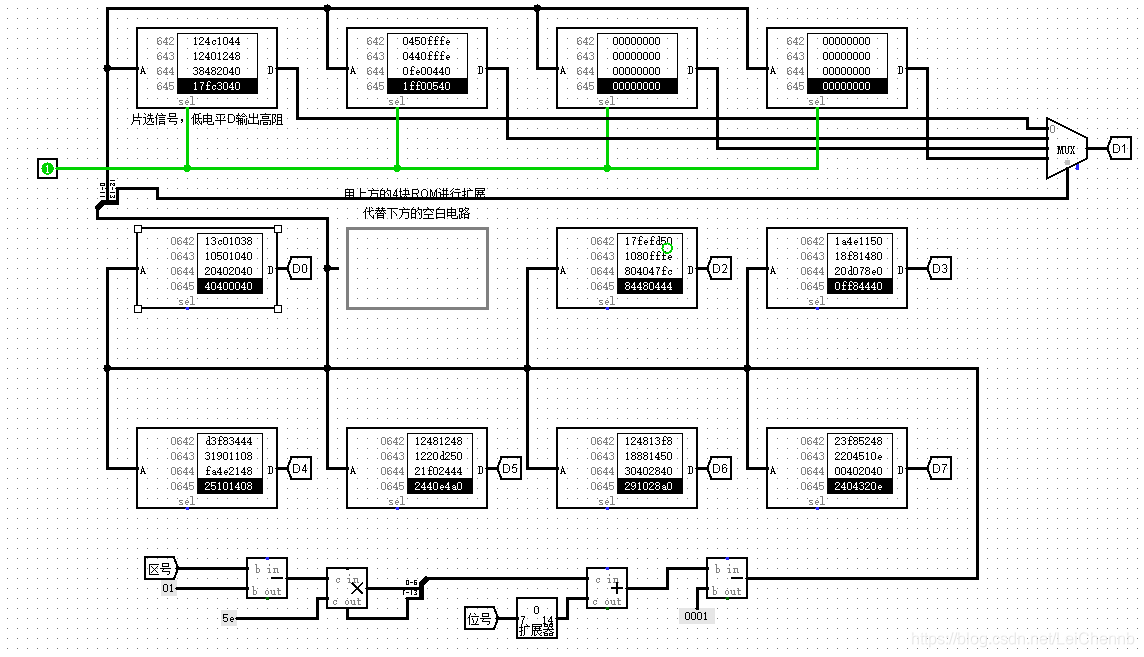

电路设计图

数据选择器：

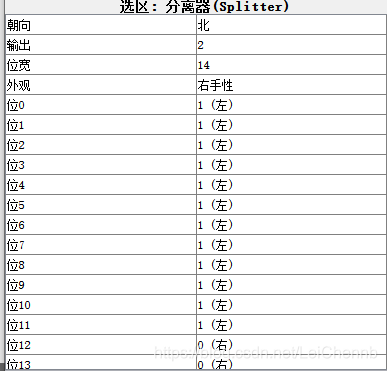

分离器：

ROM：
将参考字库中ROM内容复制到D0到D7，注意D1要分成四份复制。

按图完成连线即可

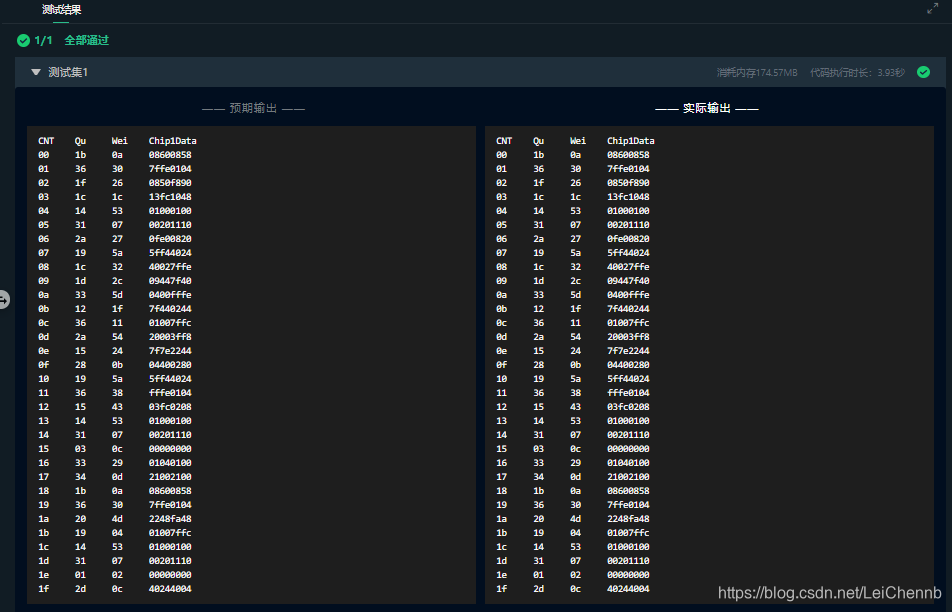

实验结果

.circ源代码
https://pan.baidu.com/s/1mfktHKAk63KNzfiPl2wfuw

提取码：8dz5
