TCP/IP四层模型解析
1.TCP/IP四层模型与OSI七层模型的对应关系1.网络接口层(主机-网络层)网络接口层与OSI参考模型中的物理层和数据链路层相对应。它负责监视数据在主机和网络之间的交换。事实上,TCP/IP本身并未定义该层的协议,而由参与互连的各网络使用自己的物理层和数据链路层协议,然后与TCP/IP的网络接入层进行连接。地址解析协议(ARP)工作在此层,即OSI参考模型的数据链路
·
1.TCP/IP四层模型与OSI七层模型的对应关系
1.网络接口层(主机-网络层)
- 网络接口层与OSI参考模型中的物理层和数据链路层相对应。
- 它负责监视数据在主机和网络之间的交换。
- 事实上,TCP/IP本身并未定义该层的协议,而由参与互连的各网络使用自己的物理层和数据链路层协议,然后与TCP/IP的网络接入层进行连接。
- 地址解析协议(ARP)工作在此层,即OSI参考模型的数据链路层。
2.网际互联层
- 网际互联层对应于OSI参考模型的网络层。
- 主要解决主机到主机的通信问题。
- 它所包含的协议设计数据包在整个网络上的逻辑传输。
- 注重重新赋予主机一个IP地址来完成对主机的寻址。
- 它还负责数据包在多种网络中的路由。
- 该层有三个主要协议:网际协议(IP)、互联网组管理协议(IGMP)和互联网控制报文协议(ICMP)。
- IP协议是网际互联层最重要的协议,它提供的是一个可靠、无连接的数据报传递服务。
3.传输层
- 传输层对应于OSI参考模型的传输层。
- 为应用层实体提供端到端的通信功能,保证了数据包的顺序传送及数据的完整性。
- 该层定义了两个主要的协议:传输控制协议(TCP)和用户数据报协议(UDP).
- TCP协议提供的是一种可靠的、通过“三次握手”来连接的数据传输服务;而UDP协议提供的则是不保证可靠的(并不是不可靠)、无连接的数据传输服务.
4.应用层
- 应用层对应OSI参考模型的应用层、表示层和会话层。
- 应用层面向不同的网络应用引入了不同的应用层协议。其中,
- 有基于TCP协议的,如文件传输协议(File Transfer Protocol,FTP)、虚拟终端协议(TELNET)、超文本传输协议(Hyper Text TransferProtocol,HTTP),
- 也有基于UDP协议的,如网络时间协议(Network Time Protocol,NTP)、简单文件传输协议(Trivial File Transfer Protocol,TFTP)、简单网络管理协议(SNMP)
- DNS(Domain Name Service)是域名解析服务,提供域名到IP地址之间的转换—-可以基于TCP也可以基于UDP。
2.TCP/IP四层参考模型所涉及的网络协议
TCP/IP层级 | 相关的网络协议 |
---|---|
网络接口层 | ARP协议(地址解析协议) |
网际互联层 | IP协议(网际协议)、ICMP协议(互联网控制报文协议) |
传输层 | TCP协议(传输控制协议)、UDP协议(用户数据报协议) |
应用层 | HTTP协议(超文本传输协议)、NTP协议(网络时间协议)、TELNET协议(虚拟终端协议)、DNS协议(域名解析协议)、FTP协议(文件传输协议)、TFTP协议(简单文件传输协议)、SNMP协议(简单网络管理协议)、SMTP协议(简单邮件传输协议)、POP协议(邮局协议) |
备注:
ping 采用的是ICMP协议(互联网控制报文协议)
发送邮件采用SMTP、接收邮件采用POP3(邮局协议版本3)

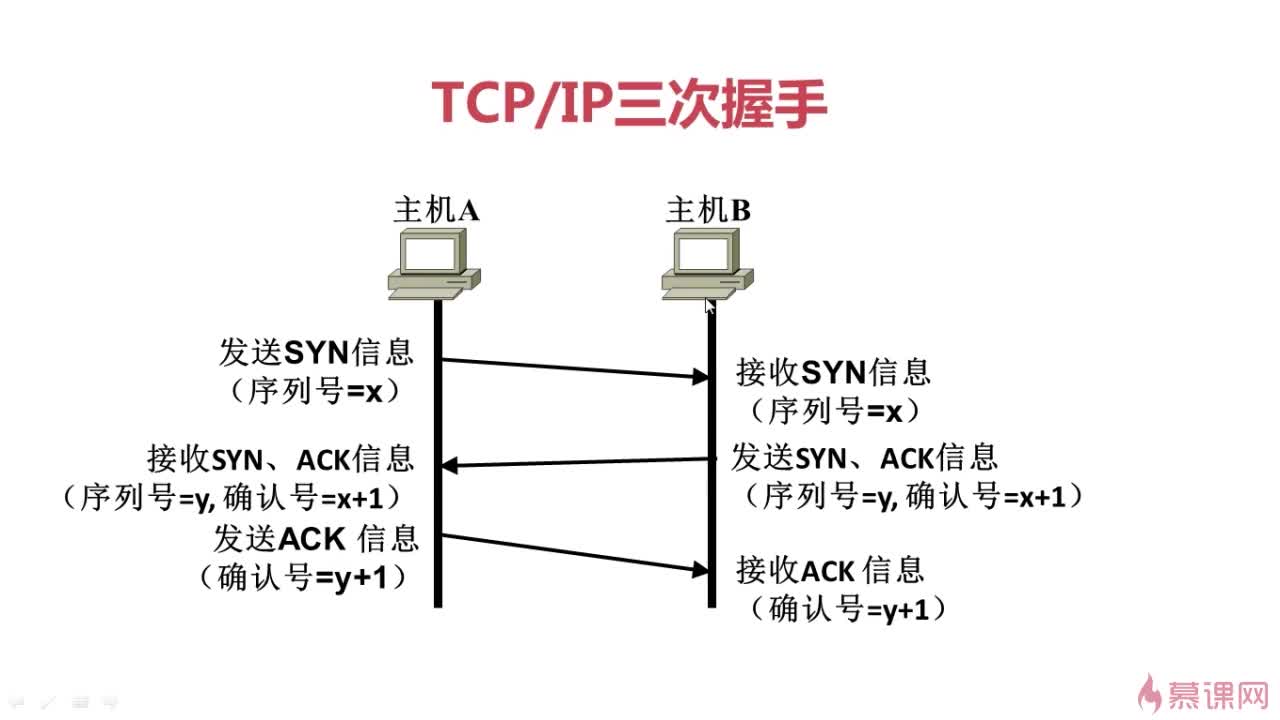

3.TCP/IP三次握手
4.数据的封装过程

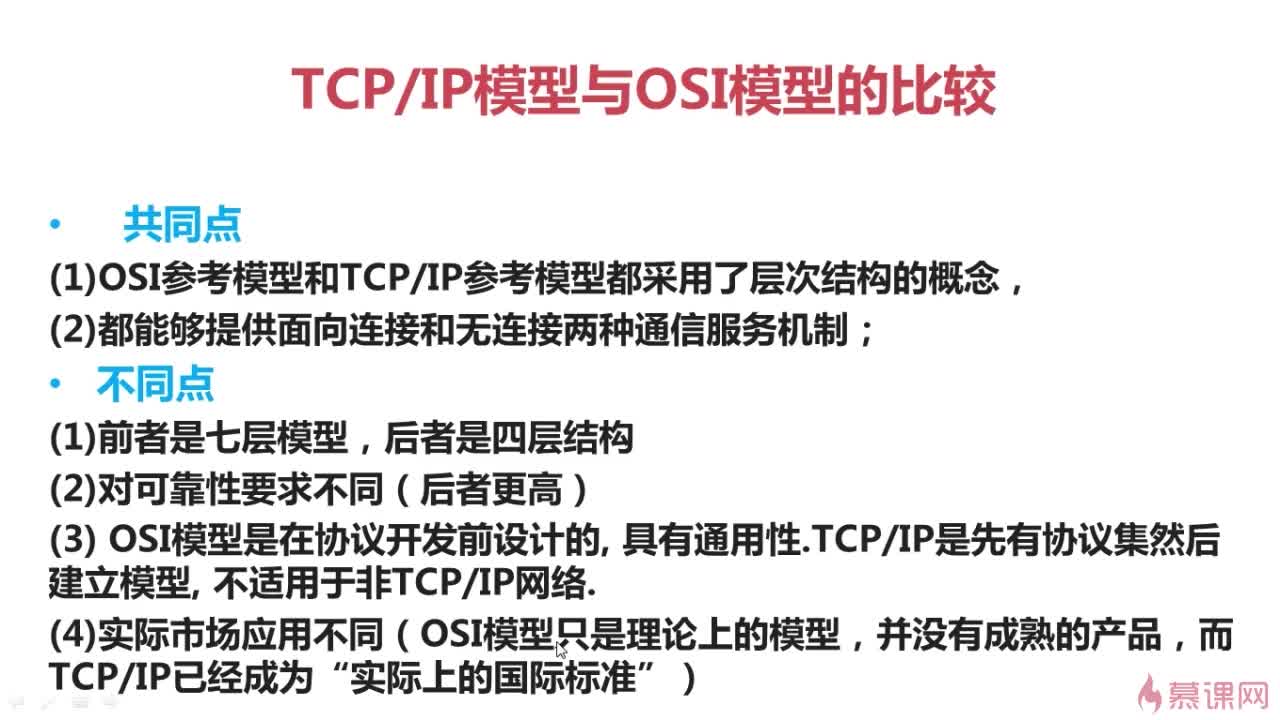

5.TCP/IP四层参考模型与OSI七层参考模型的比较
