作业无人机：大疆精灵4 RTK。空三软件：Pix4D。

一加载模型

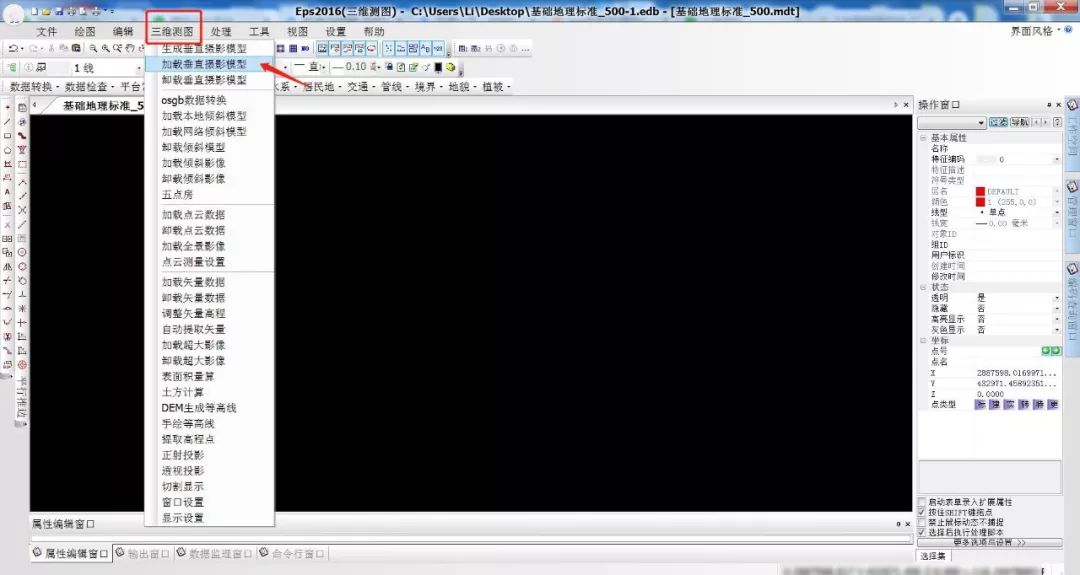

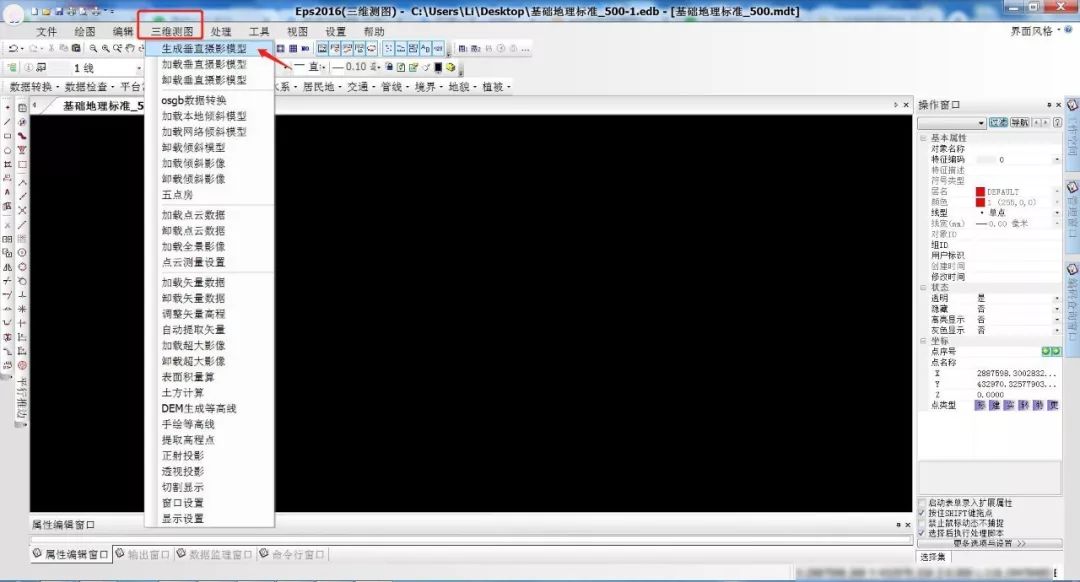

1、软件主界面点击“三维测图”丨“生成垂直摄影模型”

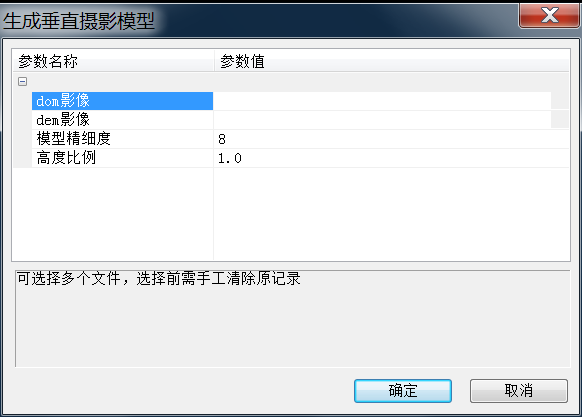

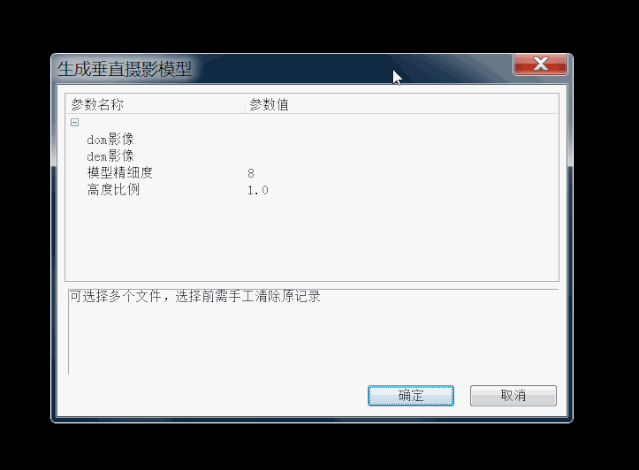

2、在弹出的生成垂直摄影模型界面选择导入dom影像和dem影像

dom影像文件路径：/3_dsm_ortho/2_mosaic/xxx.tif，dem文件路径：/3_dsm_ortho/1_dsm/xxx_dsm.tif。

3、加载垂直摄影模型

等待生成垂直摄影模型完成后，点击主界面“三维测图”丨“加载垂直摄影模型”

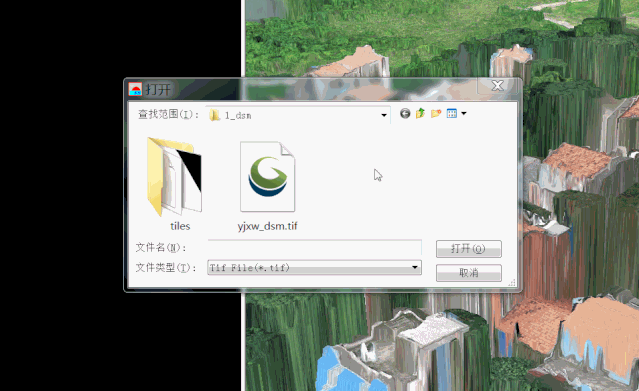

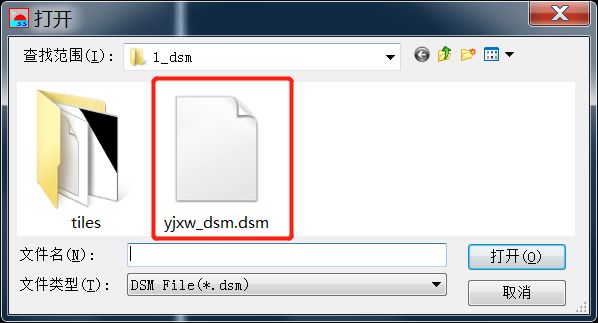

在弹出的界面里，选择xxx_dsm.dsm文件进行导入，如dem文件在同一个文件夹内。

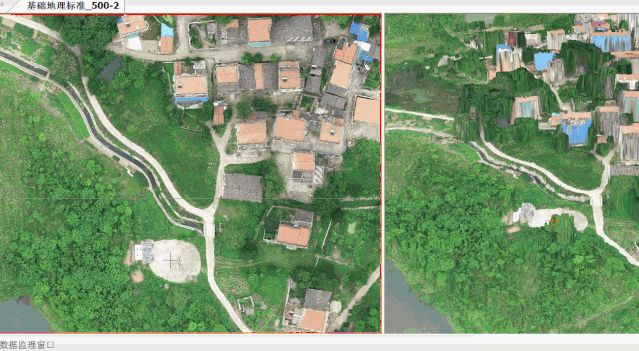

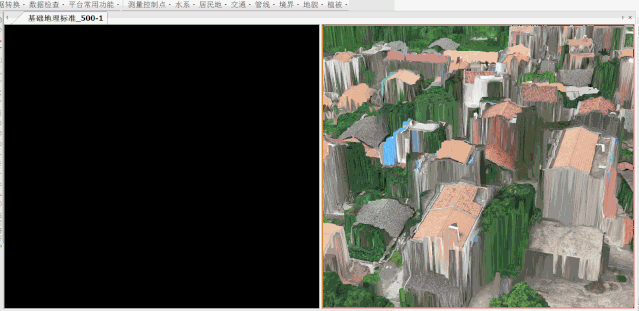

加载垂直模型后，在EPS主界面就能看到影像图的垂直模型了

4、加载超大影像

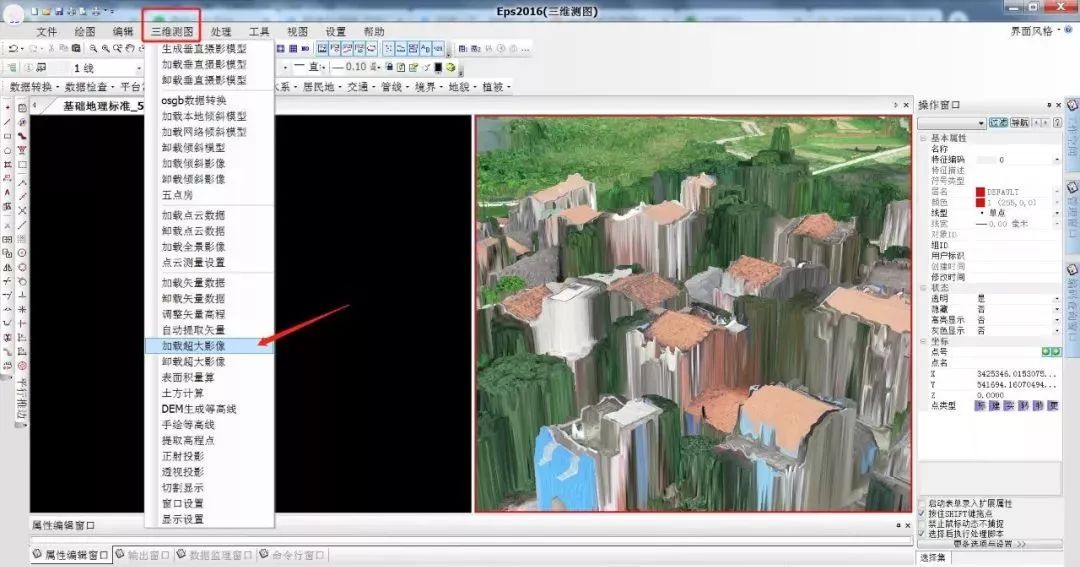

在加载完垂直模型后，我们还需要加载超大影像，即dom图，点击主界面“三维测图”丨“加载超大影像”

在弹出的界面内，选择dom影像图，文件路径跟上面一样/3_dsm_ortho/2_mosaic/xxx.tif。

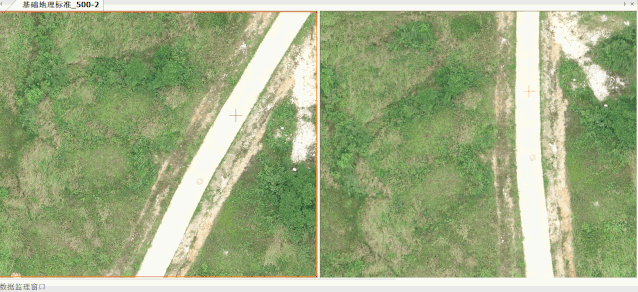

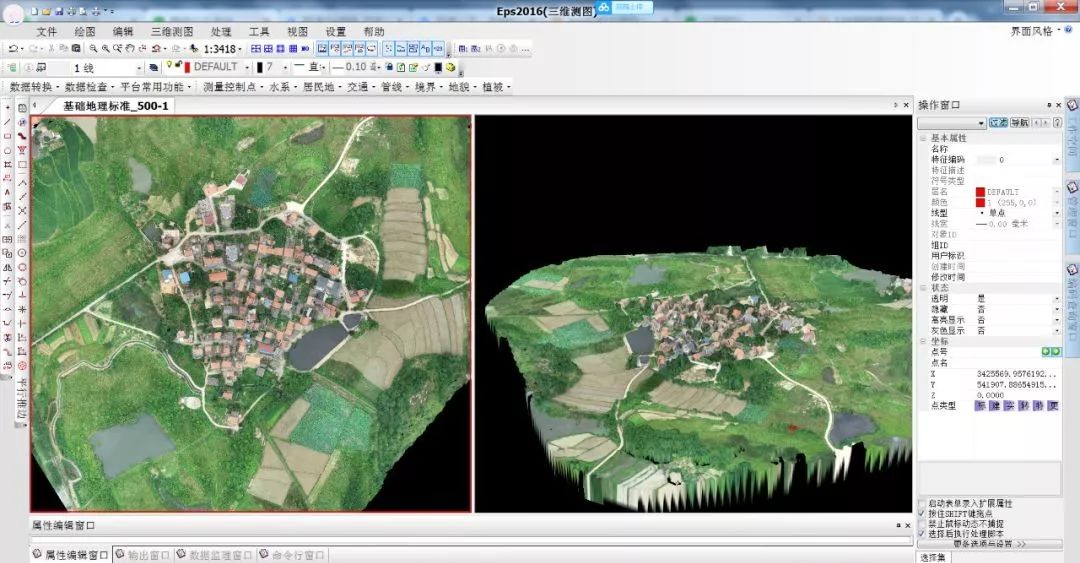

加载后，主界面如下：

2提取高程点

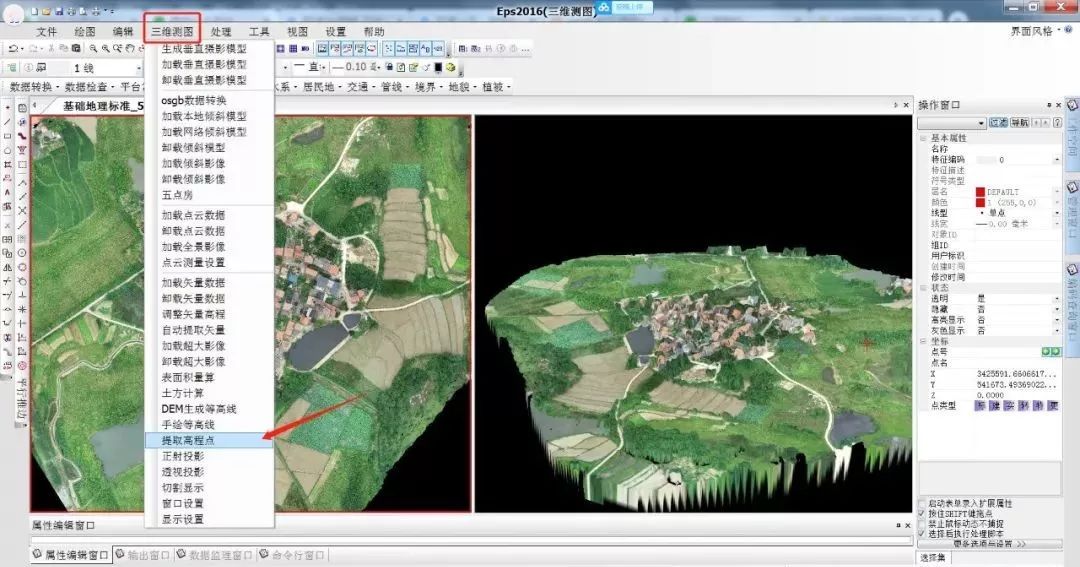

点击主界面“三维测图”丨“提取高程点”。

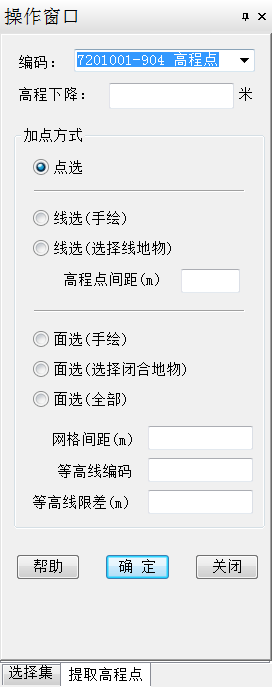

点击“提取高程点”后，主界面右侧会弹出操作窗口，提取方法有点选、线选和面选三种，可以根据项目要求选择相应的高程点提取方法。

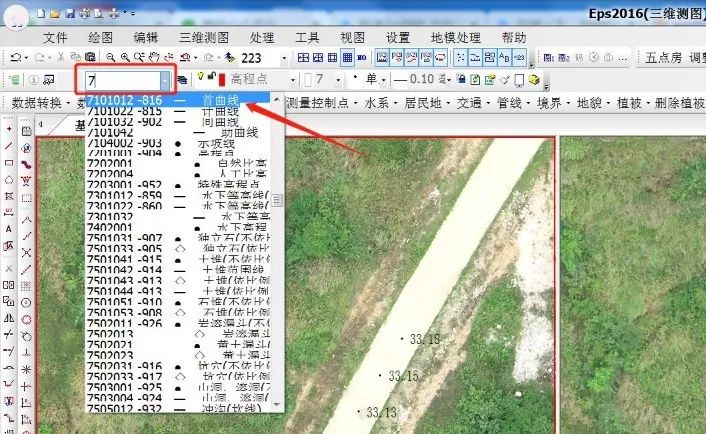

需要注意的是，不同的模板，高程点编码也是不同的，可以在右上角编码框内查询高程点编码。

点选

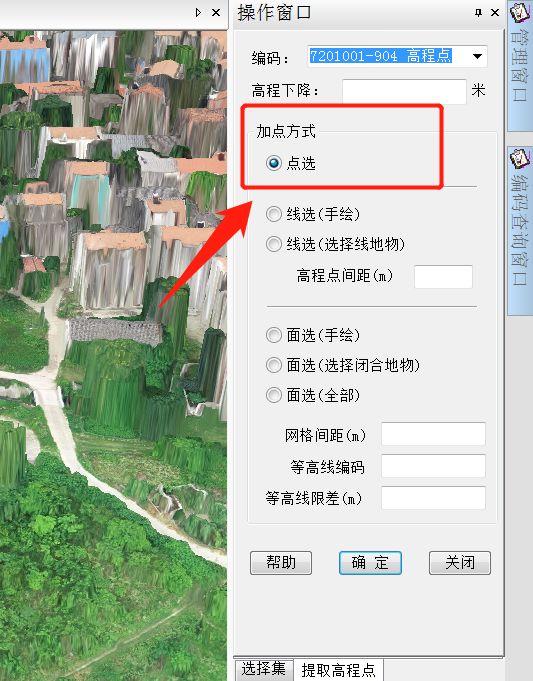

我们可以先选择点选的方式提取像控点的高程与RTK测的高程进行校准，在主界面左边弹出的操作窗口内选择“点选”加点方式提取像控点高程。

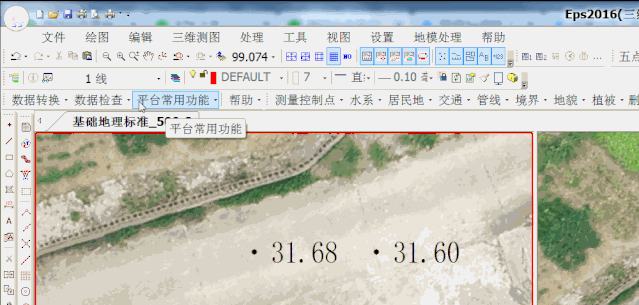

接下来找到像控点位置提取高程，点击相应位置即可获得高程信息

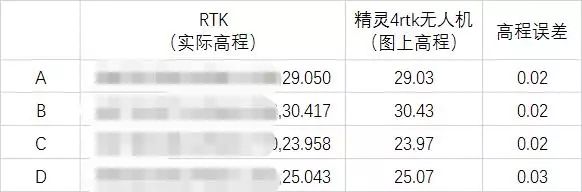

按照上述依次提取所有像控点的高程，小编布设了4个像控点，并依次提取了高程值，最后与RTK测得的高程值进行了对比，如下图：

高程差值均在10cm以内，满足精度要求。

线选

线选的方式是需要输入高程点间距的，根据要求自己选择。在这里我们随便设置一个，间距3。

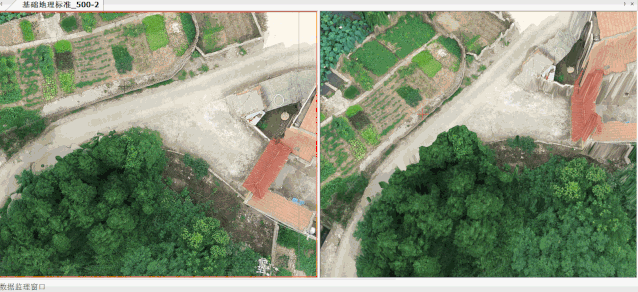

在影像图上采集一条直线，然后点击鼠标右键，会按照设置的间距自动生成高程点。

面选

面选的方式需要输入网格间距、等高线编码和等高线限差。在这里设置等高线限差的目的是与等高线的距离0.5的位置不提取高程点，避免点线矛盾。

在这里小编设置网格间距为4，如果想等高线加的密一点，可以改小数字。等高线编码可以在右上角编码框内搜索，小编通过搜索，知道了首曲线的编码为7101012、计曲线的编码为7101022，我们把这两个编码都输入到等高线编码里，两个曲线编码以英文字符“,”(逗号)隔开。等高线限差输入0.5。

设置完成后，我们手动绘制范围。范围绘制完成后，点击鼠标右键生成高程点。

3输出高程点

我们将高程点以DWG格式进行输出

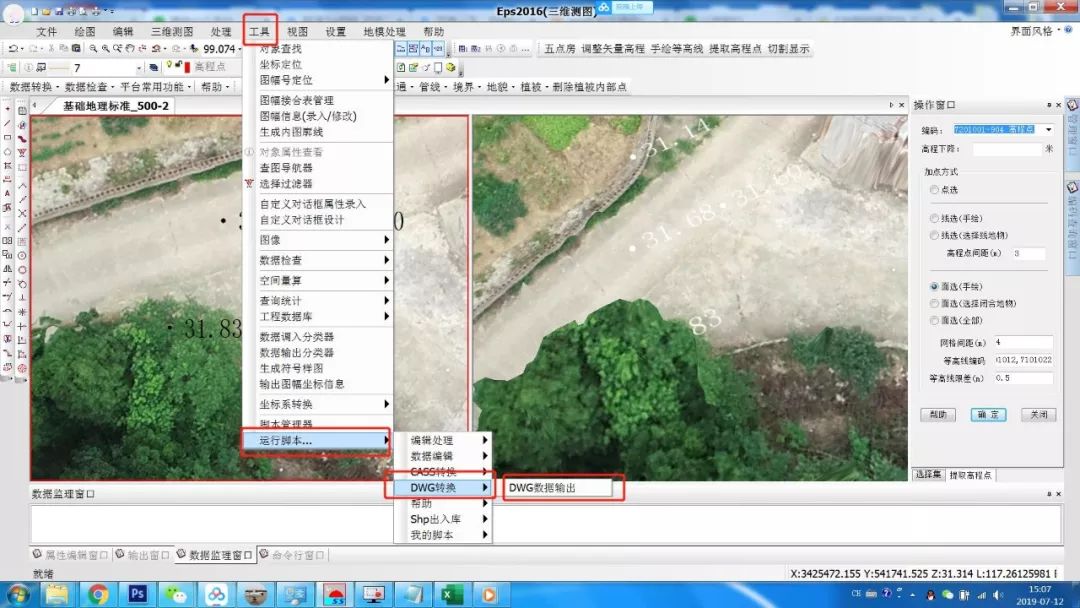

点击主界面菜单栏，选择“工具”丨“运行脚本”丨“DWM转换”丨“DWG数据输出”。

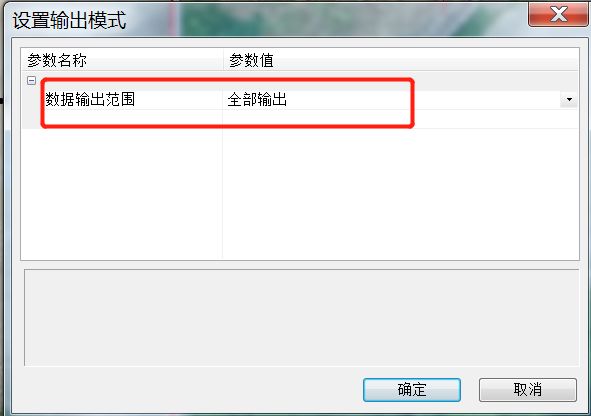

在弹出的设置模式界面默认即可，默认全部输出参数值。

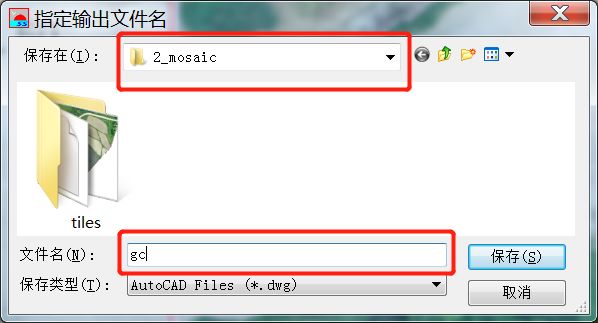

选择输出文件夹位置，并输入文件名，最后点击保存。

等待弹出“输出完成”界面即可。
