1 前言

        OneNET是由中国移动打造的物联网开放平台，在物联网应用和真实设备之间搭建高效、稳定安全的应用平台。该平台支持适配各种网络环境和协议类型，可实现各种传感器和智能硬件的快速接提供丰富的 API和应用模板以支撑各类行业应用和智能硬件的开发。

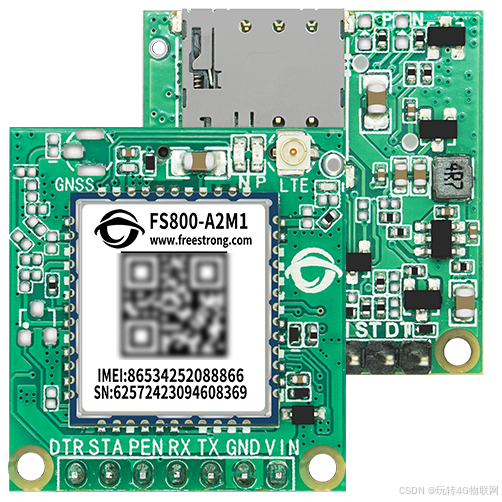

        FS800DTU核心板是基于飞思创4G Cat.1模组设计的，上面集成了DC-DC、SIM卡、天线和串口电平转换电路，支持5-16V供电输入，我们不需要额外的设计，接上天线、SIM卡和串口就可以使用。FS800DTU支持4路Socket，支持TCP/UDP/HTTP/MQTT等通信协议，适配了阿里云、OneNET等物联网平台。出厂自带YunDTU固件，不需要一条一条发AT指令配置，通过飞思创提供的配置工具直接填写参数即可，连上服务器后数据直接透传，小白也能快速上手。

2 环境搭建

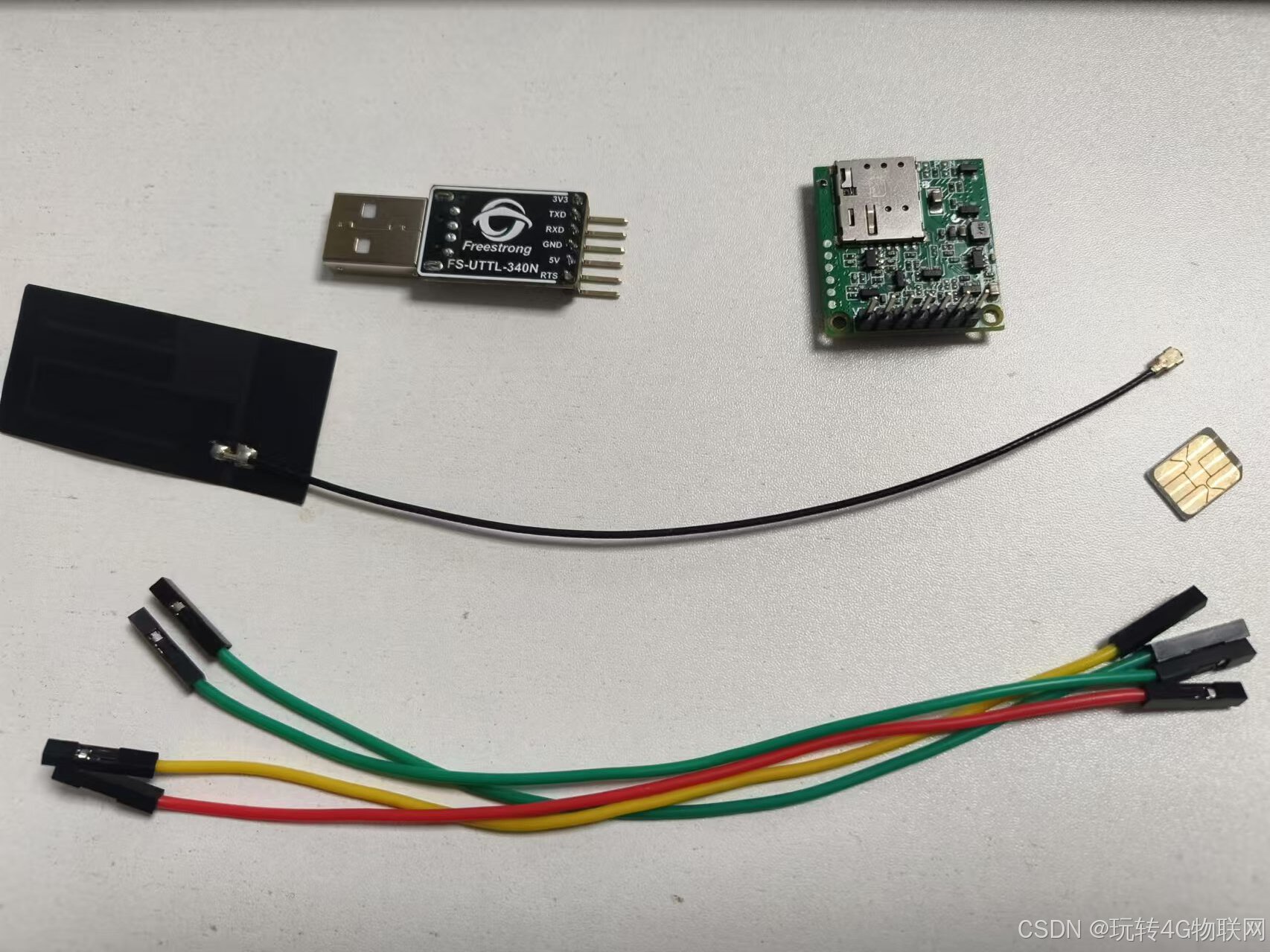

2.1 硬件准备

1. FS800DTU核心板（型号：FS-MCore-F8A2M1）。
2. 4G物联卡一张，移动，联通，电信均可。
3. USB转TTL模块，包括4根杜邦线。
4. 4G天线一根。

2.2 软件准备

        SerialPort_To_Network_ConfigTools参数配置软件。

2.3 硬件连接

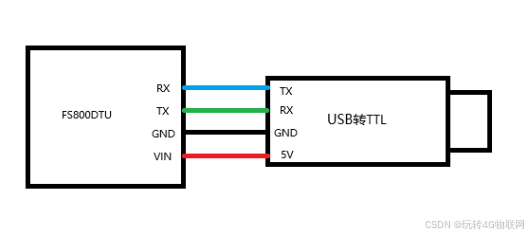

        将天线，SIM卡装到4G模块上（按照模块上的插卡方向操作），按图示方式接好线，注意串口是交叉连接。

2.4 检查驱动

        打开电脑的设备管理器，查看是否有CH340驱动，图中是已经装好驱动的，如果在端口处没有该设备，可以在产品资料包里找到该驱动并安装。

3 创建和获取OneNET平台连接信息

3.1 创建账号

        （1）进入OneNET中国移动物联网开放平台OneNET - 中国移动物联网开放平台，点击登录，输入账号和密码，没有的小伙伴可以注册一个：

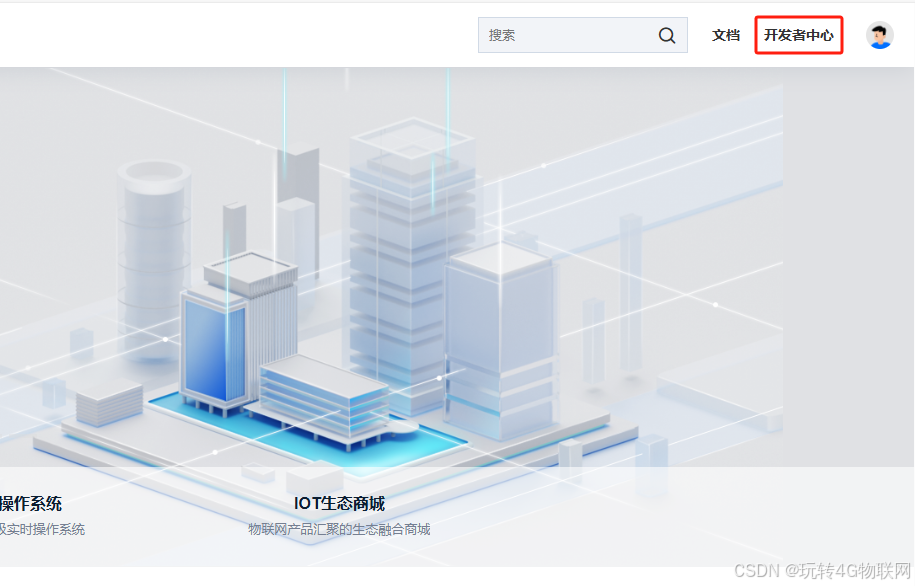

        （2）点击开发者中心：

3.2 创建产品

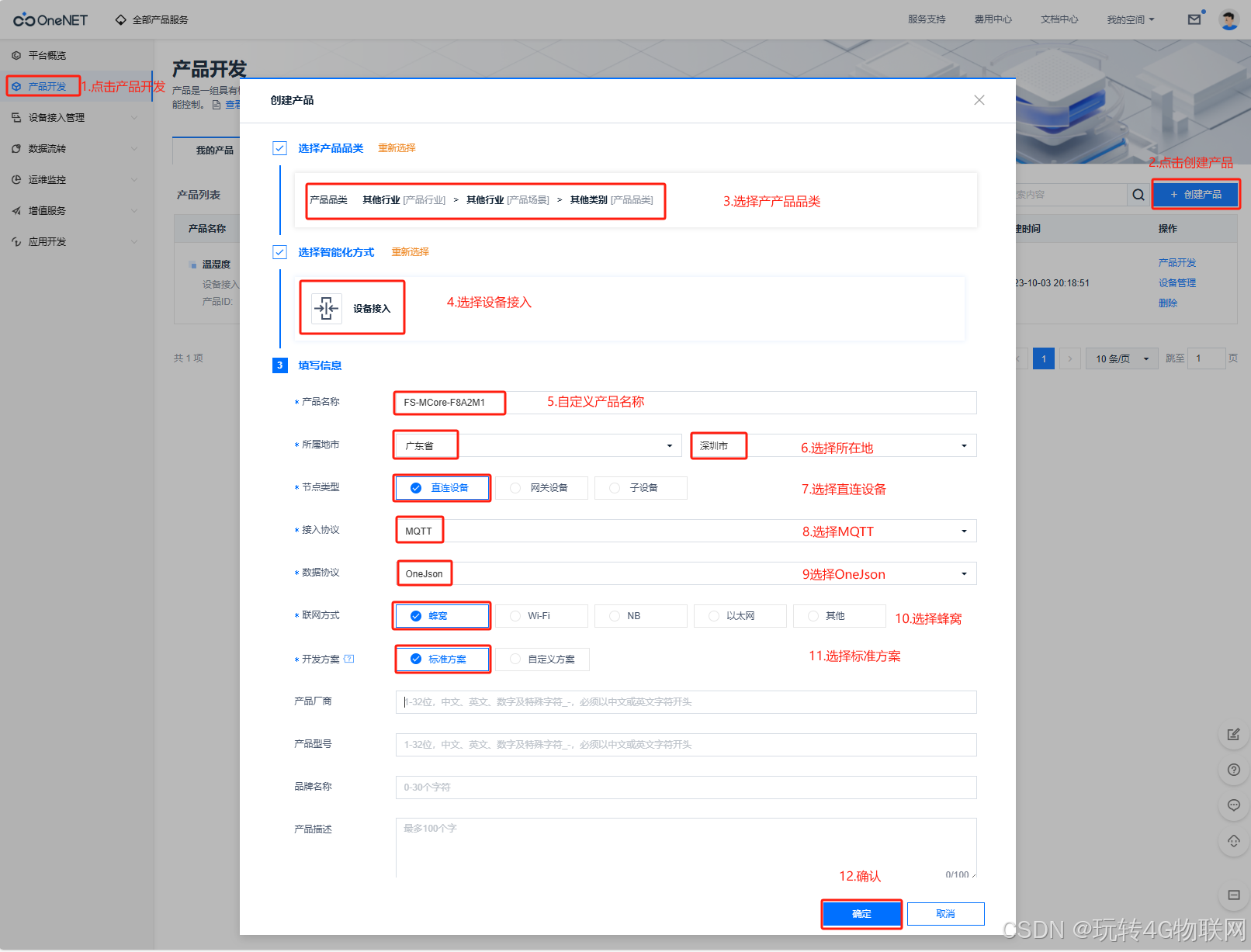

        （1）点击产品开发->点击创建产品->选择产品品类->选择设备接入->自定义产品名称->选择所属城市->选择直连设备->选择MQTT协议->选择OneJson->选择蜂窝->选择标准方案->点击确定：

3.3 设置物模型

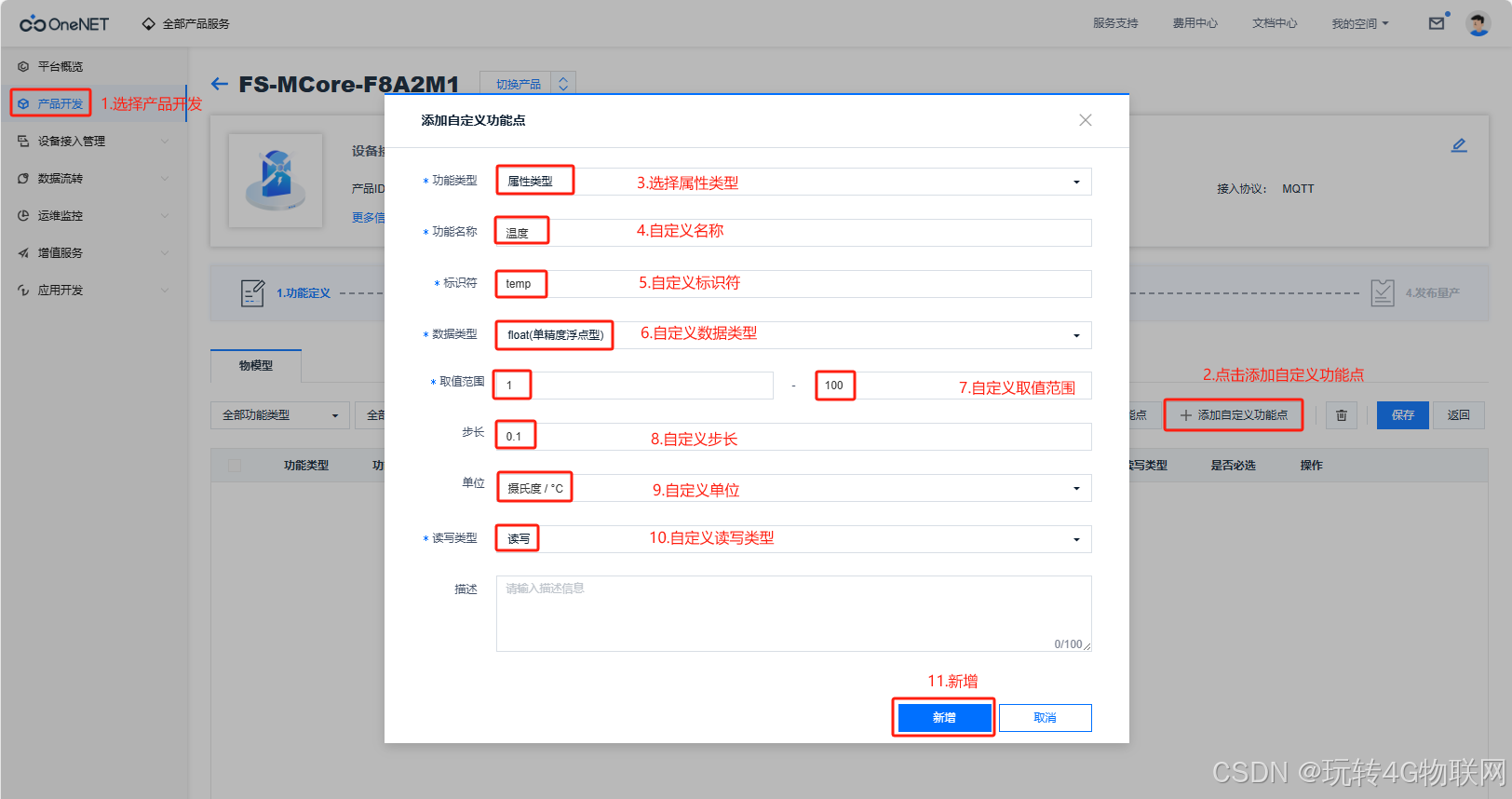

        （1）产品开发->添加自定义功能点->选择属性类型->自定义产品名称->自定义标识符->自定义数据类型->自定义取值范围->自定义步长->自定义单位->读写类型->点击新增（添加湿度按照该流程即可）：

        （2）点击保存：

3.4 获取注册设备信息

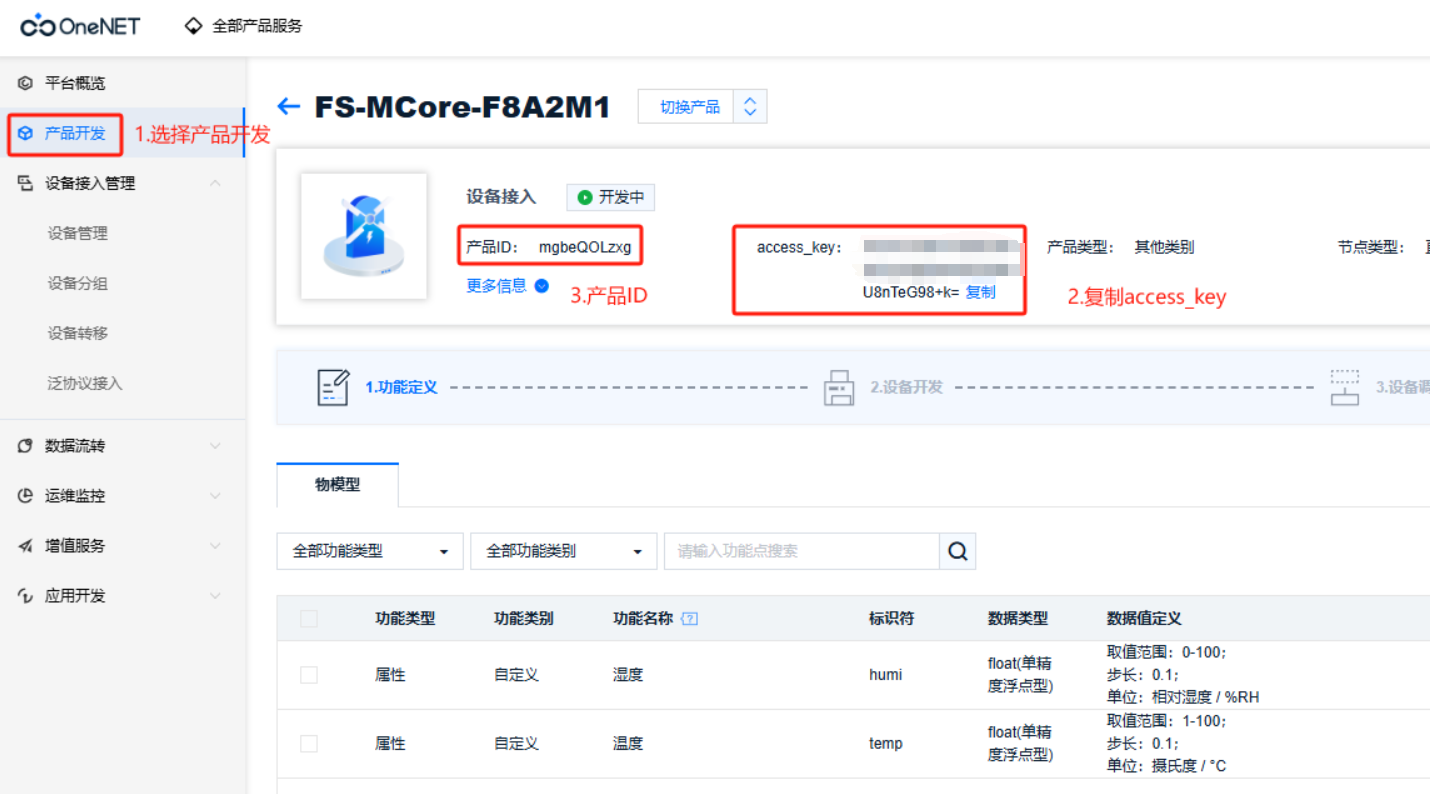

        （1）选择设备管理->记录access_key，产品ID：

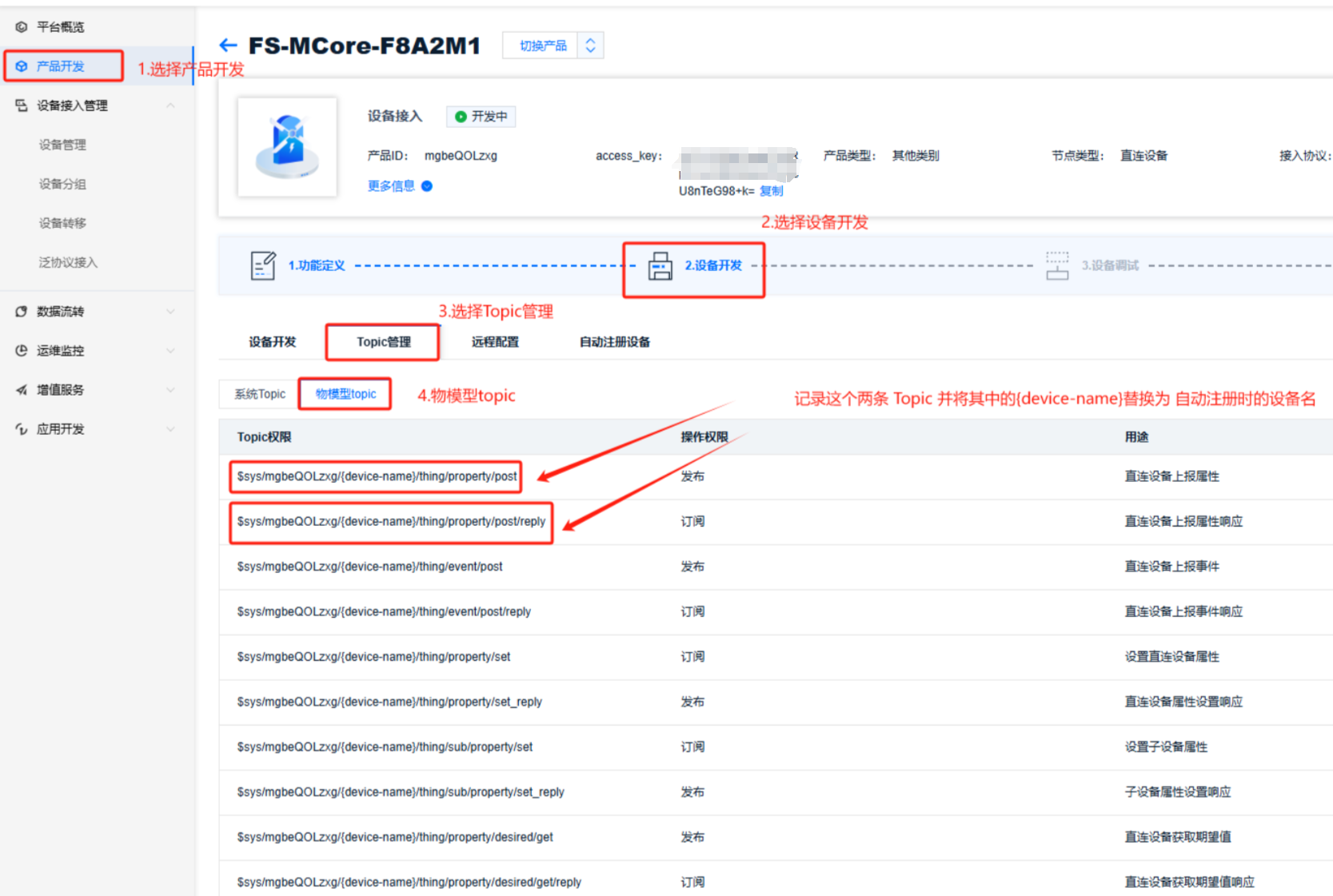

        (2)选择产品开发->选择刚创建的产品->选择设备开发->选择Topic管理->选择物模型Topic->将属性上报的发布和订阅记录下来（将里面的{device-name}这一小段替换为自动注册时的设备名）：

        至此，我们已经成功获取了用于自动注册OneNET设备所需的所有连接参数。

4 连接OneNET

4.1 打开配置工具读取基本信息

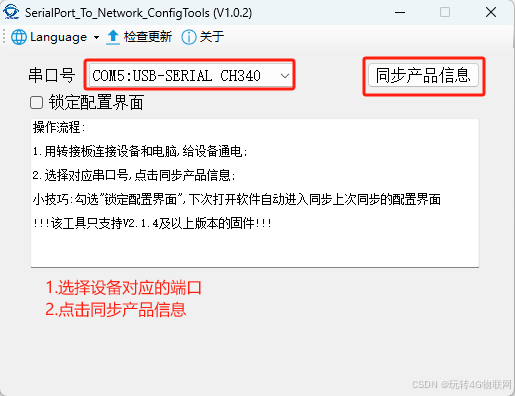

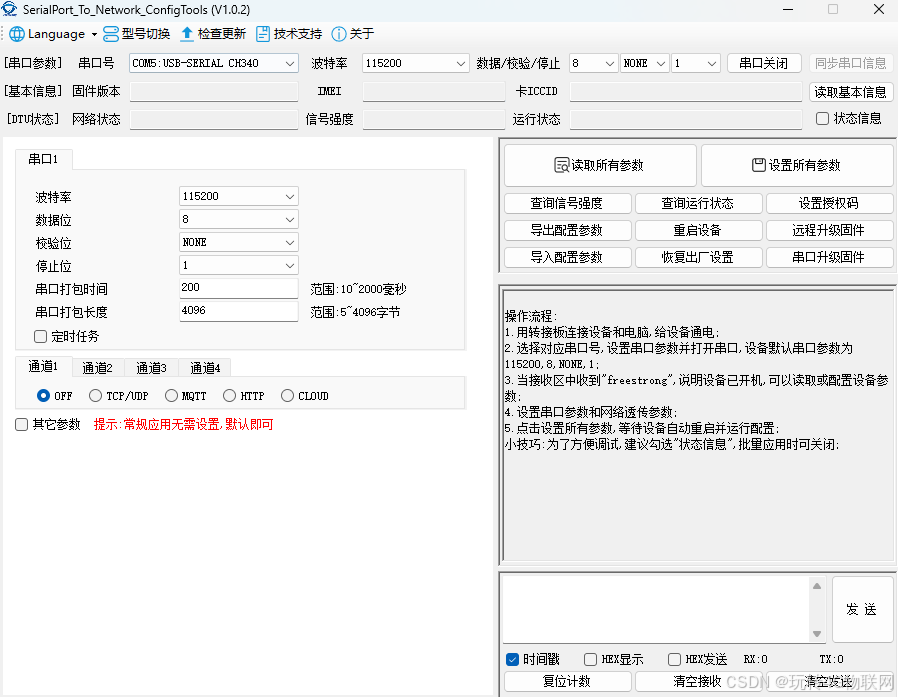

（1）在资料包里双击打开SerialPort_To_Network_ConfigTools参数配置软件->选择设备对应的端口->点击同步产品信息：

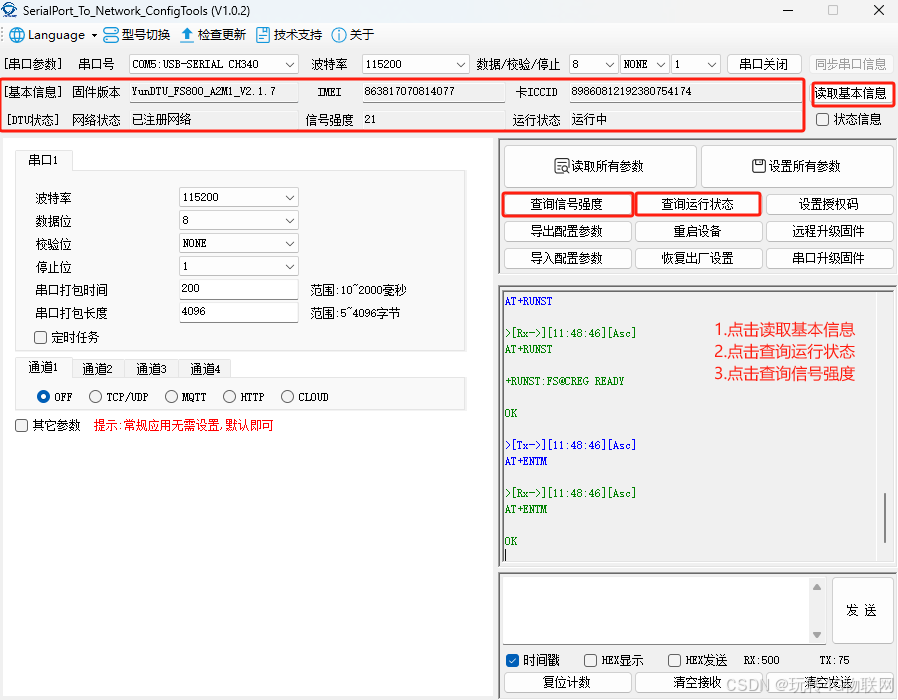

        (2)点击读取基本信息，查看基本信息是否如图完整->点击查询运行状态，查看是否注册上网络以及设备运行状态->点击查询信号强度，查看设备信号强度是否正常。（0-7很差，8-13能注上网，14-18较差，19-25正常，26-31优秀，99异常）：

4.2 设置模块连接参数并进行数据交互

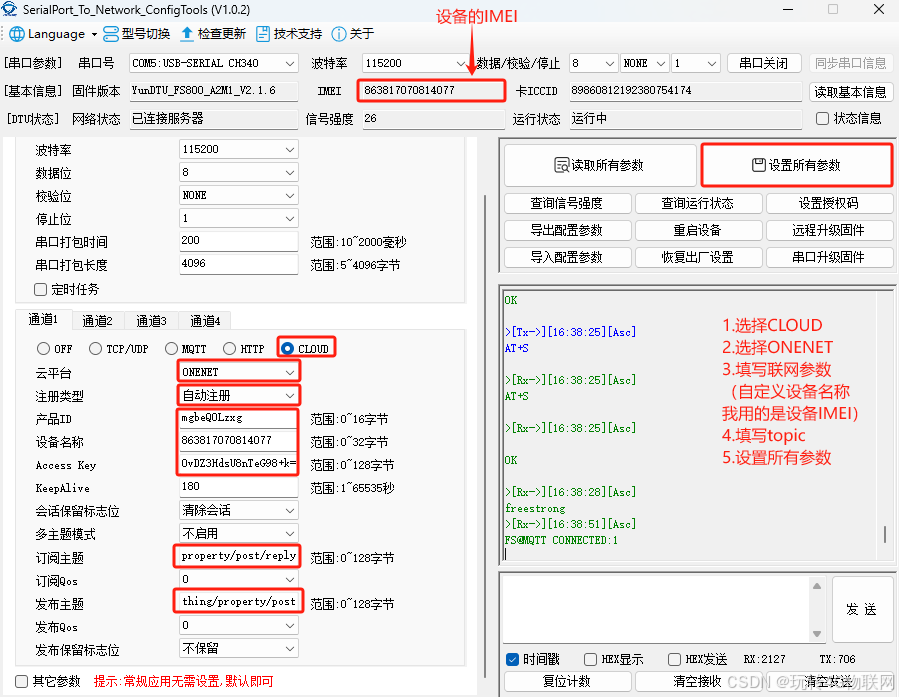

        （1）选择CLOUD->选择ONENET->填写第三章记录的连接参数->点击设置所有参数，下面等待连接就行了：

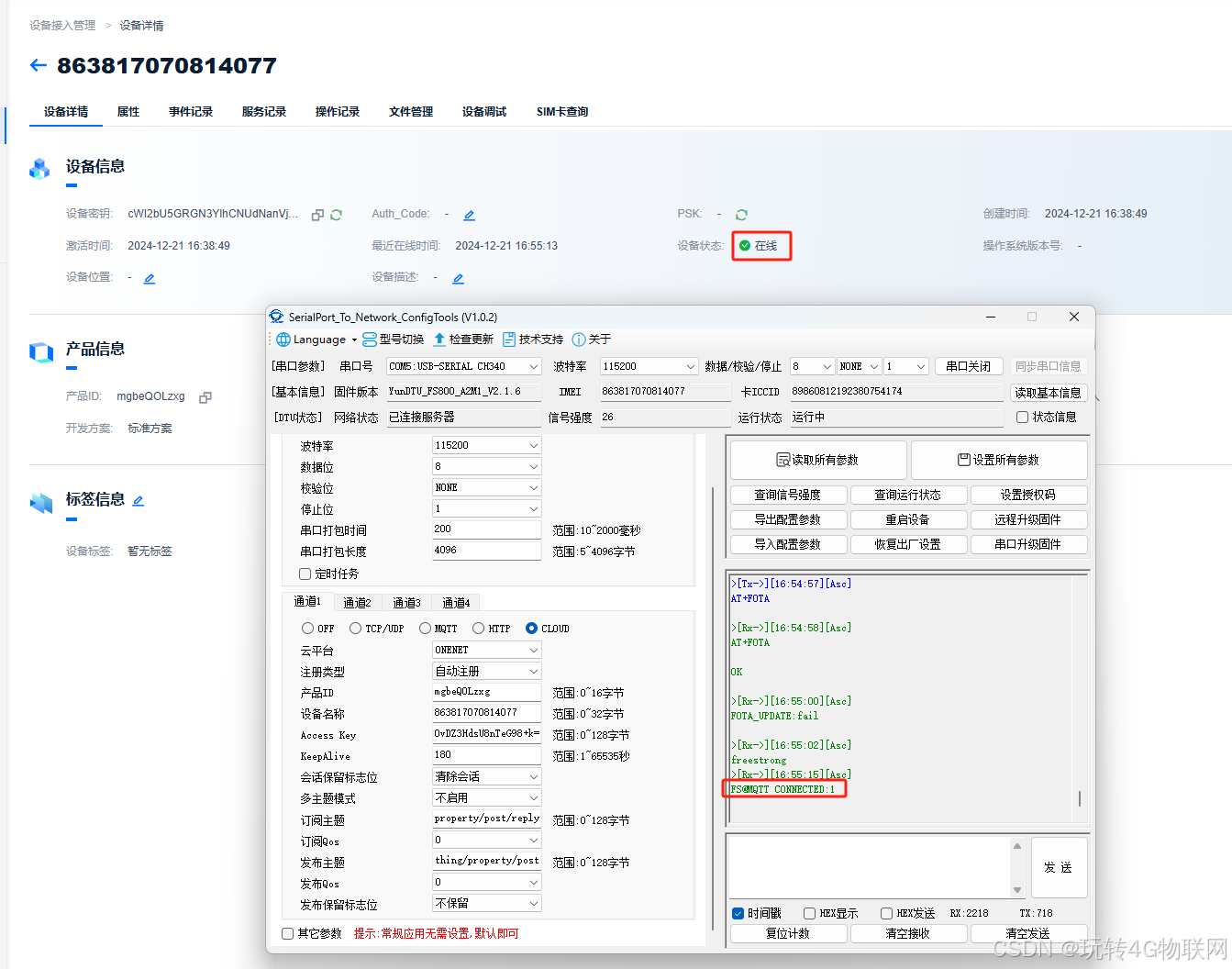

        （2）等待设备主动连OneNET出现FS@MQTT CONNECTED:1表示连接成功，如果出现其他的返回值说明有问题，可以根据资料中的手册找到对应返回值代表的含义，或者联系飞思创工作人员协助解决。设备端显示连接成功的信息之后可以回到OneNET平台查看设备上线情况，如果没有显示在线就刷新一下页面，这样就会出现“在线”的字样。

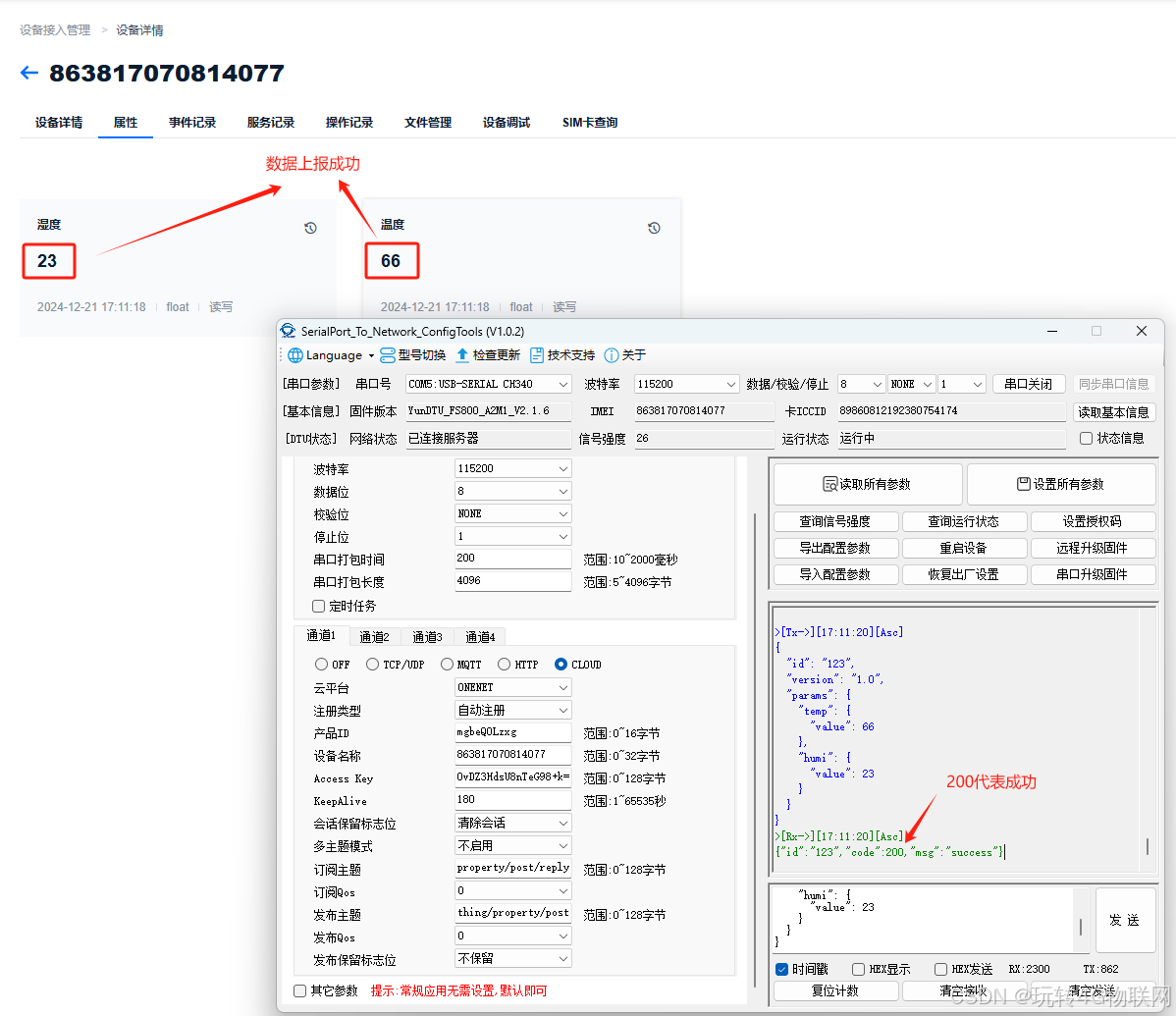

        （3）接下来就可以上报物模型属性数据了，OneNET - 中国移动物联网开放平台在该文档中找到“设备属性/事件“部分，将JSON格式的数据复制下来，然后将参数修改为自己的参数，最后点击发送。

{
  "id": "123",
  "version": "1.0",
  "params": {
    "temp": {
      "value": 66
    },
    "humi": {
      "value": 23
    }
  }
}

        当服务端响应内容的code为200，表示发送成功，此时可以来到设备的属性页面进行查看。如果发送失败，可以根据云端响应状态码排查问题。

5.总结

        本篇文章介绍了如何利用FS800DTU的自动注册功能连接到OneNET云平台，并实现物模型主题数据交互。感谢各位的观看！如果您在阅读过程中有任何疑问，或希望进一步了解该产品，请随时通过私信或评论区与我们联系，我们将尽快回复您的消息！
