8、手动制作QFN10表贴封装
8、手动制作QFN10表贴封装
·

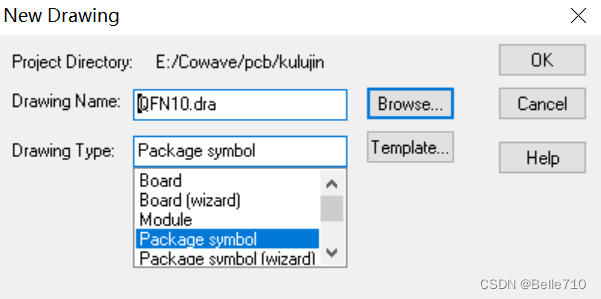

在之前已经制作好了这个封装所需要的焊盘，包括封装库路径也已经设置好了；打开PCB Editor 选择新建，选择手动制作封装，输入封装名称，OK。

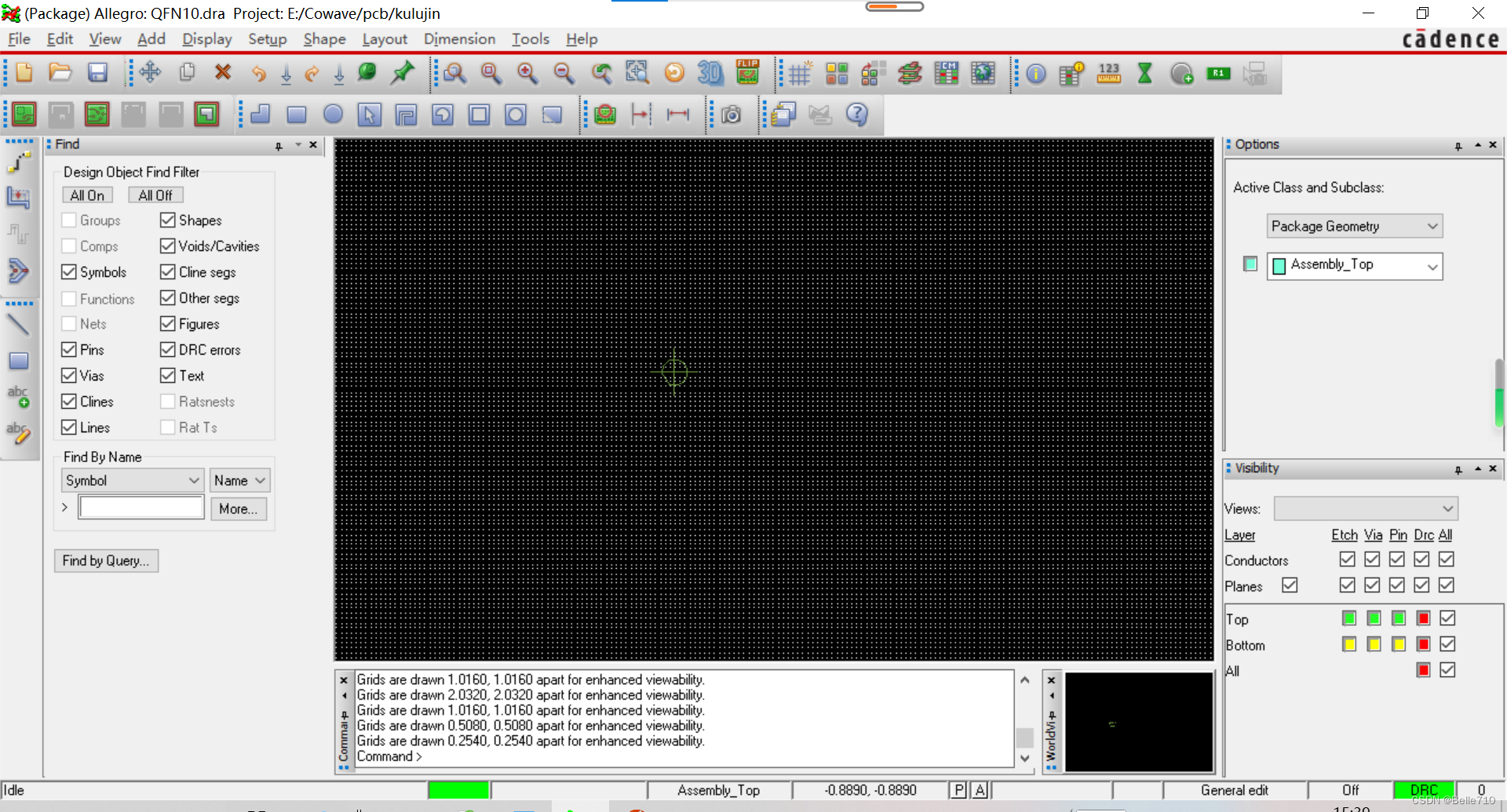

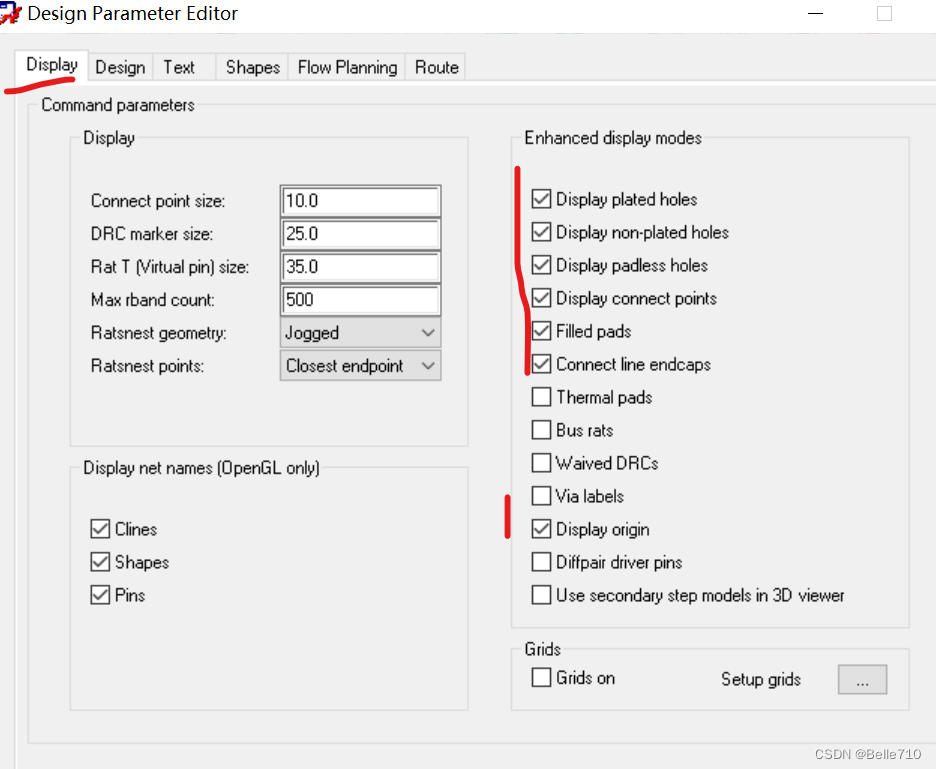

这样DRA封装文件就创建好了，接下来设置基本参数，setup，design parameter,选择焊盘显示的参数

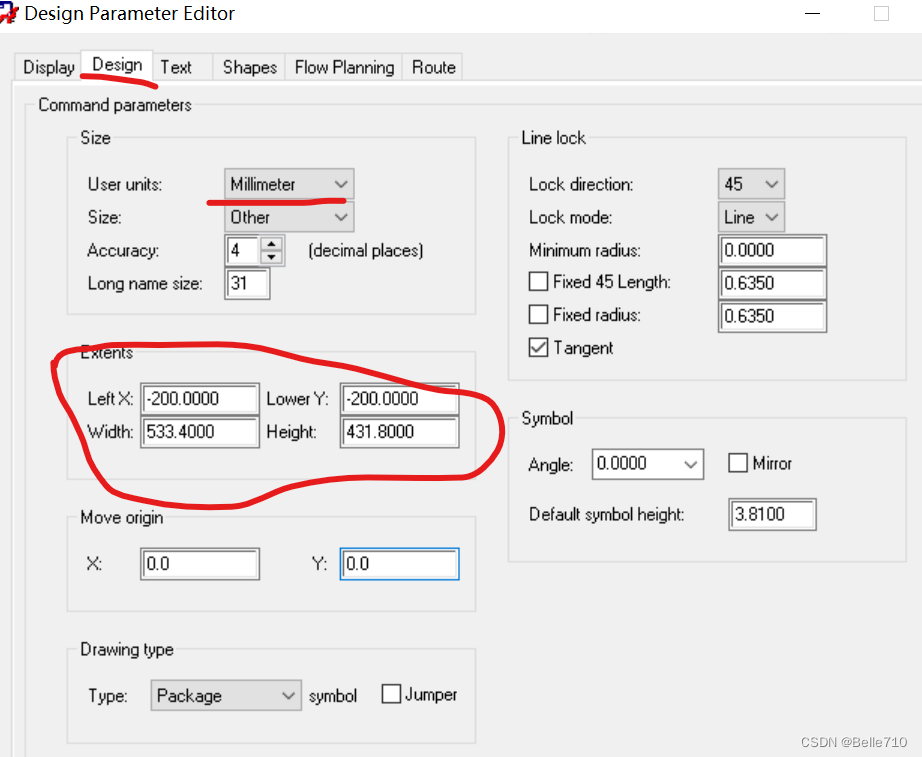

单位选择毫米，设置坐标值的范围，单击OK

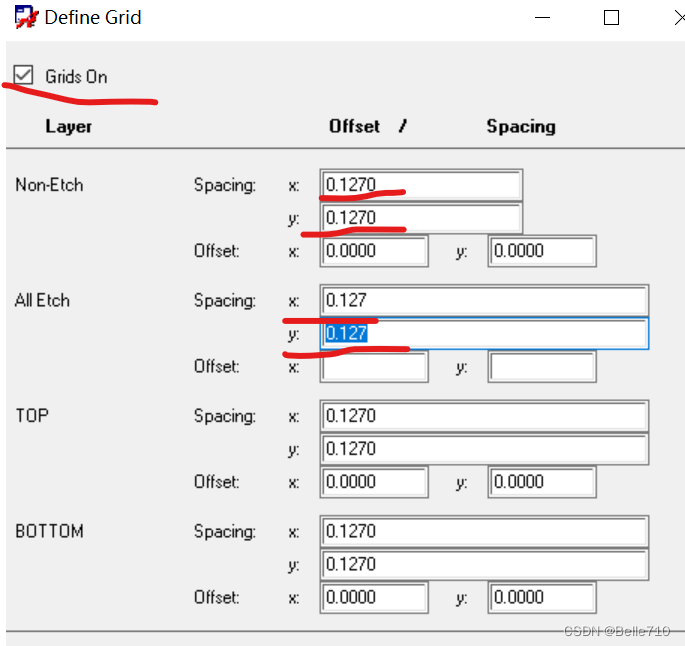

设置好之后勾选显示栅格，setup,Grids，将栅格设置为5mil，也就是0.127mm，设置小一点方便绘制走线
这样，基本参数就已经设置完成
选择添加焊盘Add Pin图标

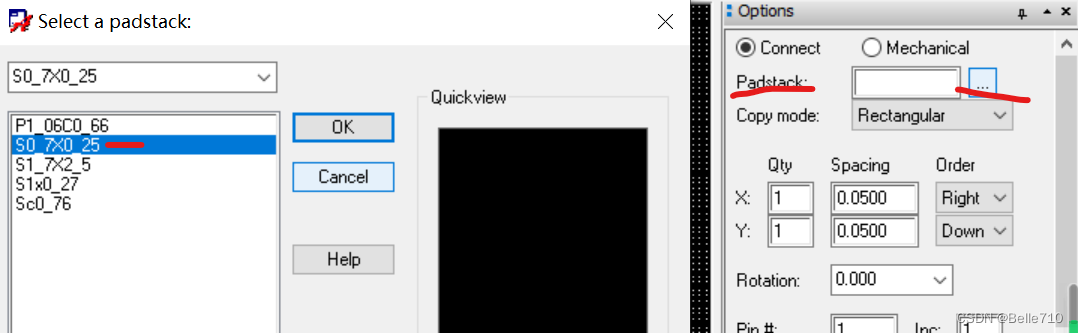

或选择菜单Layout,pins,然后找到想要的0.7x0.25的焊盘，添加
