我们做一个PC访问web服务器的实验，用这个实验来熟悉Cisco Packet Tracer 软件

新建拓扑

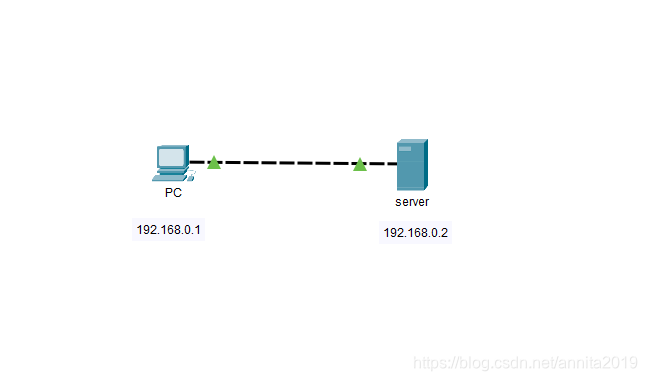

首先我们新建一个PC和服务器：IP地址如图
在这里插入图片描述

打开网页浏览器

我们左键单击PC，选择桌面——网页浏览器
在这里插入图片描述

访问服务器

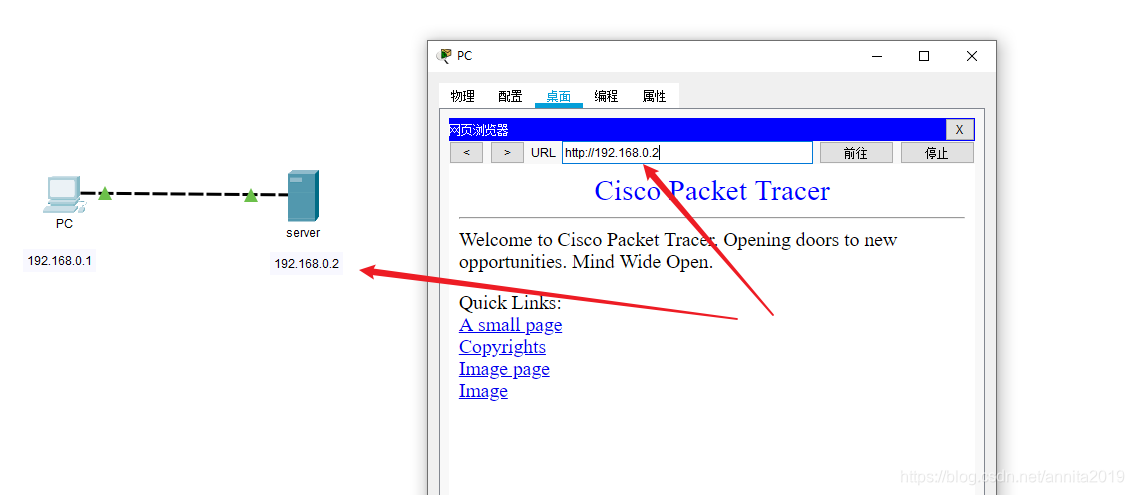

输入web服务器的地址： 192.168.0.2
在这里插入图片描述

点击仿真模式

在这里插入图片描述

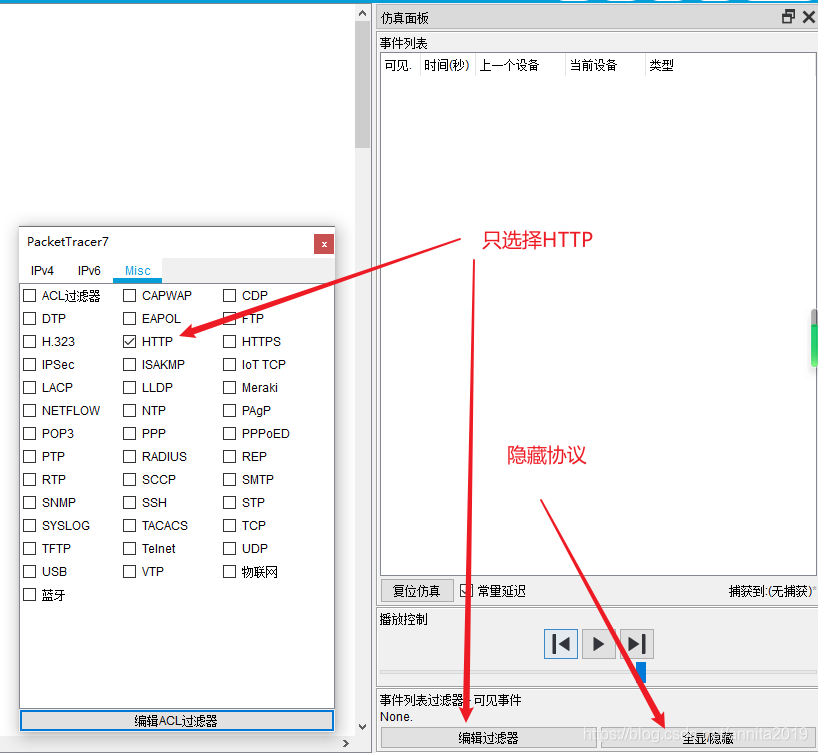

隐藏协议，只显示HTTP

在这里插入图片描述

仿真模式的数据发送

点击播放，就会出现数据发送的动画，而且可以分解步骤
在这里插入图片描述

七层模型的分解信息

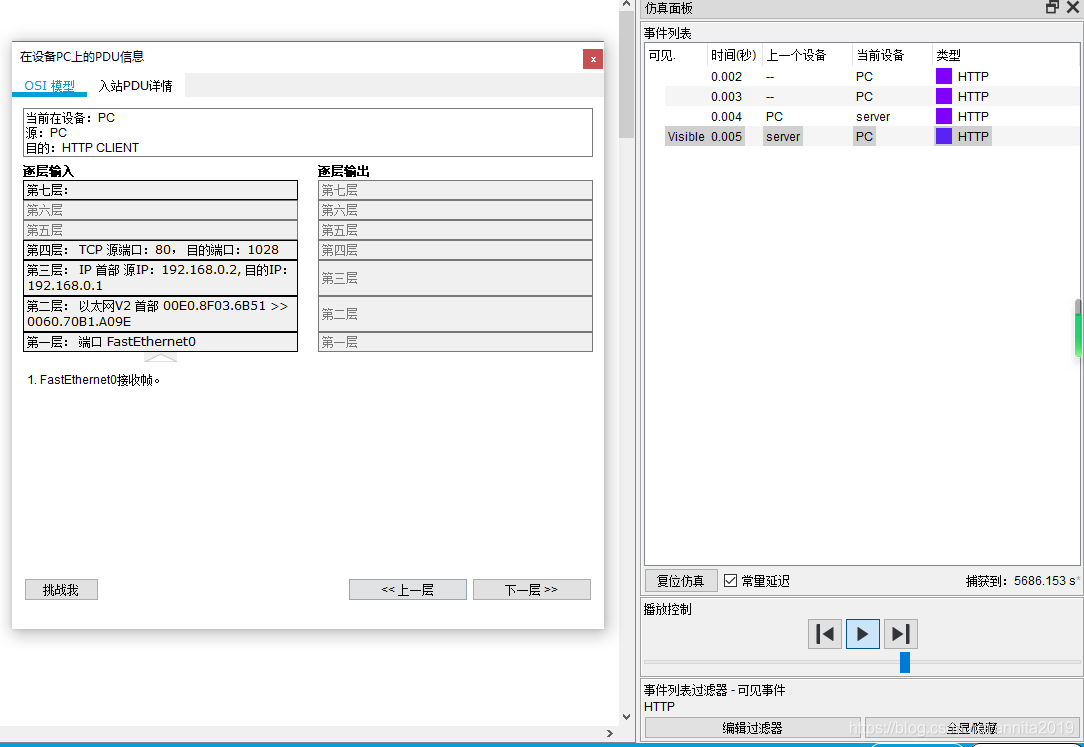

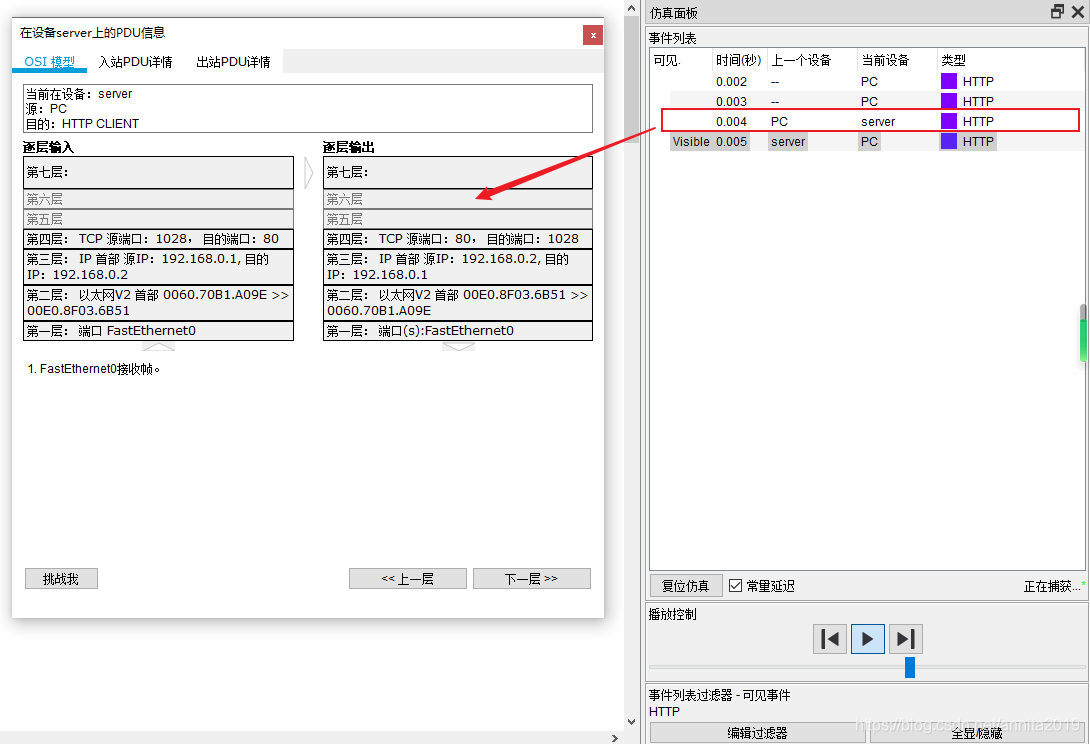

再点击右上角的事件列表，就会出现七层模型的分解信息
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
