本期精选 /教你如何做好地形效果图

1. SU部分

地形效果

SU插件安装小教程

su软件是我们现在经常会使用到的一个软件

但是在我们作图的过程中会发现，

很多情况下

相对于一些复杂的图形我们需要依赖相关的插件

比如，本篇文章主要会涉及到以下几个插件

那么问题来了

我该怎么安装插件呢

下面这个视频带你开车带你飞

(su2017插件安装及相关问题解决)

用Sketchup建立地形模型(方法一)

第1则

-THE FIRST-

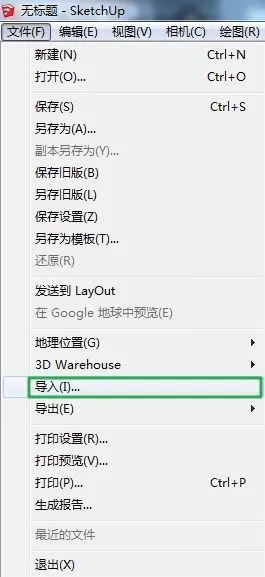

点击文件—导入CAD

得到所需的基础图形

第2则

-THE SECOND-

调图形尺寸

具体尺寸在SXEarth中量取

点击卷式工具

具体调整大小方法请参考视频进行操作

第3则

-THE THIRD-

焊接图形线条

利用我们安装的插件之一

然后选中目标图形，使用其第一个功能

第4则

-THE FORTH-

还是使用这个插件

对目标图形进行光滑曲线的步骤

还是有疑问的同学可以仔细研究一下视频哦

第5则

-THE FIFTH-

前四个步骤相当于一个准备

下一步

我们需要用到另外一个插件Topo

选中目标文件点击

第6则

-THE SIXTH-

这时候目标图形会变成俯视界面

确认没问题后，点击“计算地形”

耐心等待地形生成就可

第7则

-THE SEVENTH-

如果还想继续生成阶梯状的地形的话

则还需要继续下一步，利用插件进行地形切片

(喜欢这种地形的小伙伴可以通过视频继续学习)

用Sketchup建立地形模型(方法二)

第1则

-THE FIRST-

利用工具“地点”

点击添加位置

第2则

-THE SECOND-

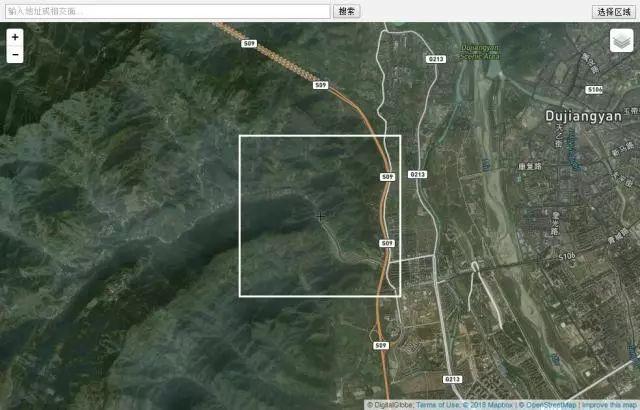

弹出如下界面

(在有网的环境下进行)

白色是所选择的界面

第3则

-THE THIRD-

确认好地形后

点击切换地形就可以了

但是一般不推荐这种方式生成

精确度比较低，效果不理想

如果只是要一个大概地形图比较省时间

SU板块的到这里基本上就介绍完成了，同学可以打开自己的软件试一试了哦，重点是，一定要有耐心，给你的电脑多一点包容度，实在不行，小编的建议是：换电脑了！

作为设计师，再累也要坚持

2. Rhino部分

第1则

-THE FIRST-

双击软件图标

(没有安装的同学，获取资源包后

根据安装说明进行安装即可)

第2则

-THE SECOND-

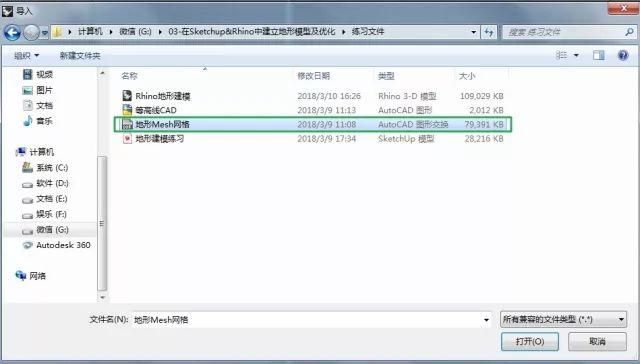

在犀牛中导入Global mapper

中导出的DXf网格模式的文件

第3则

-THE THIRD-

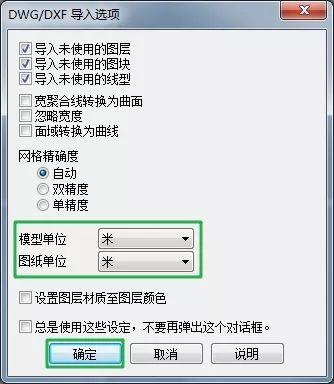

将模型单位

图纸单位调成米

第4则

-THE FORTH-

双击进入顶视图

然后点击如下图标

第5则

-THE FIFTH-

在上面的命令窗口

根据自己的需求填写间距(1-5级别)

如果只是需要一个模型的同学，到这步已经可以了

第6则

-THE SIXTH-

和su一样需要阶梯模型的同学

我们接着往下走，选中生成的模型

点击工具栏的模型挤压

第7则

-THE SEVENTH-

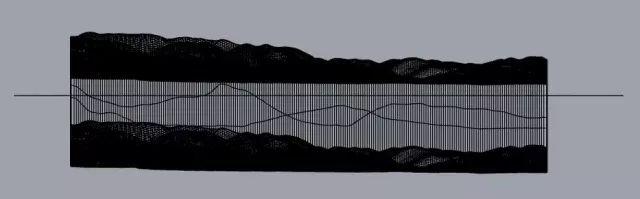

模型挤压完成后，进入前视图，

用直线工具，绘制一条直线，如图(按住shift画直线)

第8则

-THE EIGHTH-

直线确定好后，全选模型，

然后进行修剪

去掉直线下面部分，保留上面部分

第9则

-THE NINTH-

删除掉直线，给模型下部加底

点击实体工具—将平面洞加盖

第10则

-THE TENTH-

然后点击工具

到这步该基本做好了

后面的只需要选中等高线—封面—挤出厚度就可以了

具体步骤，同学需要根据自己地形的实际高度等情况进行调整

调整的方法根据视频中老师教的步骤来

因为过程比较复杂，一定要观看视频哦

今天的课程量稍微有一点多

但是相信每一个认真看完的同学一定会有自己的收获

做有意义的人|做有意义的事|做有意义的设计

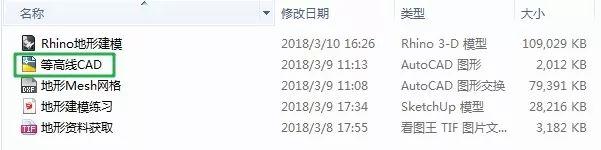

本期 · 资源
