Footprint Expert PRO 22 - 修改封装的管脚编号

前言

和csdn上的一个同学讨论使用Footprint Expert PRO 22修改管脚号码的问题，他遇到了管脚号码修改不了的问题。

但是我并没有遇到这个问题，因为我只是初步做了实验。

尝试解决一下这个问题。

csdn同学的问题描述

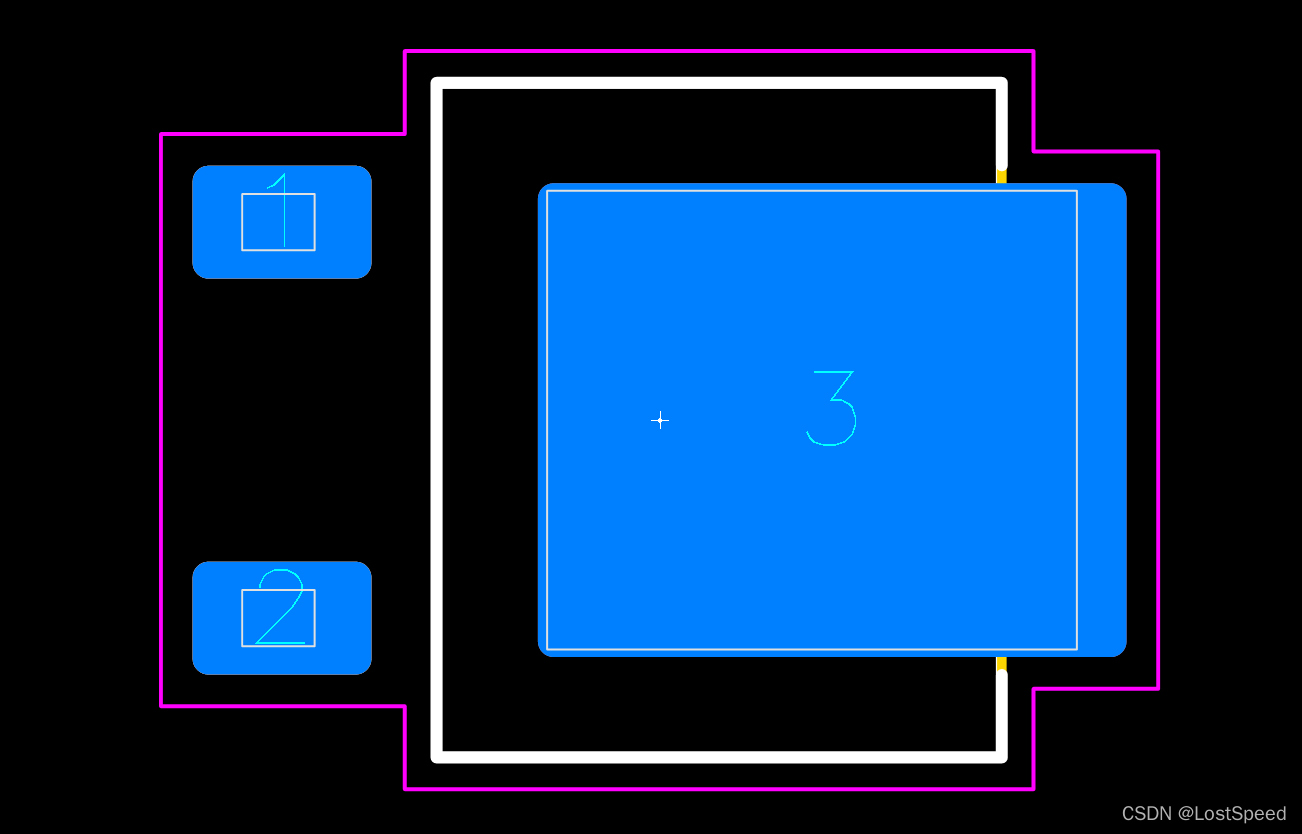

weixin_42133591@csdn - question

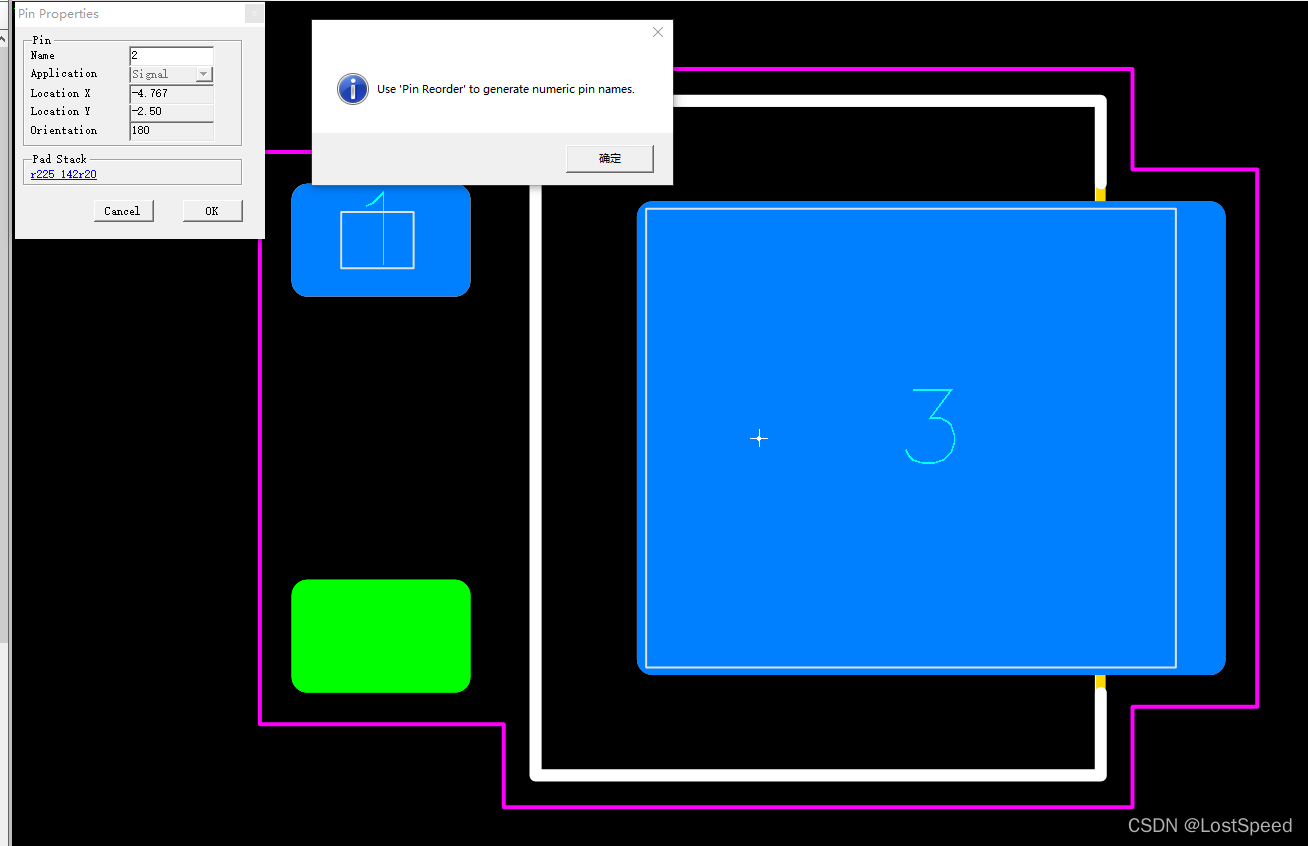

我想把2脚和3脚编号调换一下，但是提示这个

Use 'Pin Reorder' to generate numeric pin names.

me - answer

我明天早上做一下实验，然后写个博客总结一下。明天中午之前，我会将实验url在这里贴给你看。我估计是应该将引脚号码3改成4，然后2改成3，4改成2，这样估计可以。因为我看官方视频，人家都没有对调管脚这个做法，都是命名为不存在的新管教标号。

实验

试了一下，我直接感觉提的思路并不可行。看来不动手或没见过的问题，提的建议只能当作线索试试。

尝试新实验

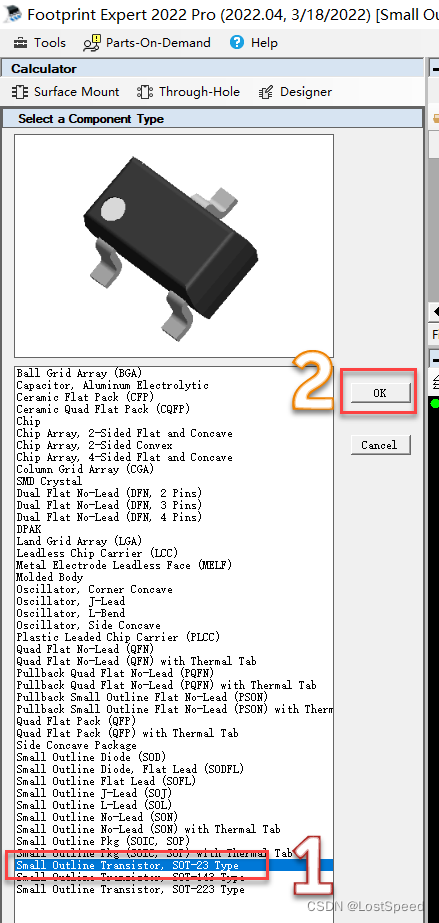

新建了一个footprint封装，选SOT23。

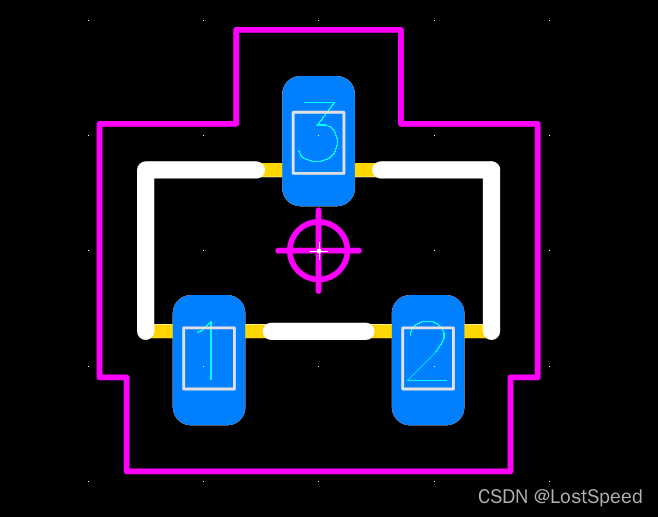

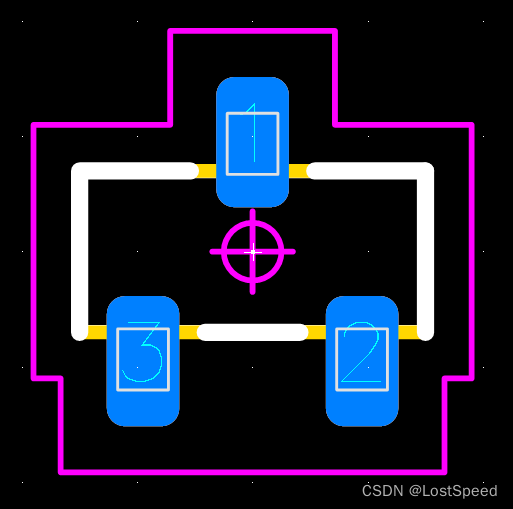

填了默认数据， 点击计算。封装如下

问题重现

看看这个报错提示是咋出来的。

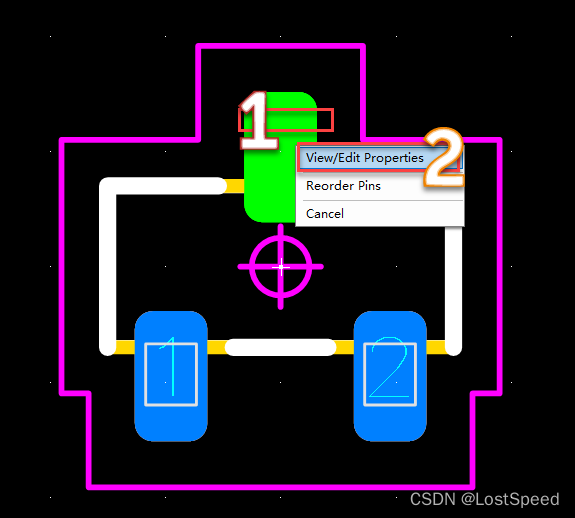

左击选中焊盘，在选中的焊盘上右击，在右击菜单上选查看编辑属性。

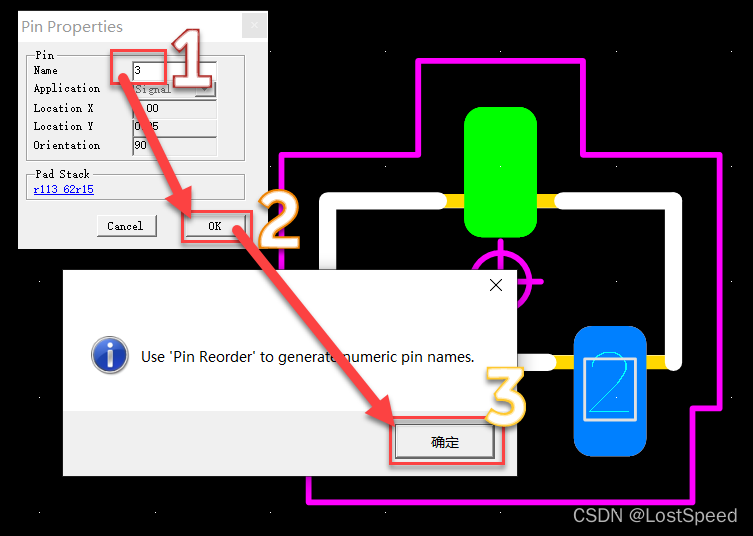

在pin name那里改成不一样的4，点击OK. 出现报错提示。

问题重现了，和weixin_42133591@csdn提供的错误提示截图一样。

尝试解决问题

报错提示为 Use ‘Pin Reorder’ to generate numeric pin names.

这并不是说这个操作是个错误或发生了什么错误。

而是说，要使用’Pin Reorder’功能来产生引脚名称。

这个’Pin Reorder’功能在哪里呢？很眼熟。

我们刚才的操作，是选中了一个pin，然后右击选择的编辑属性。我们再看看pin右键的快捷菜单。

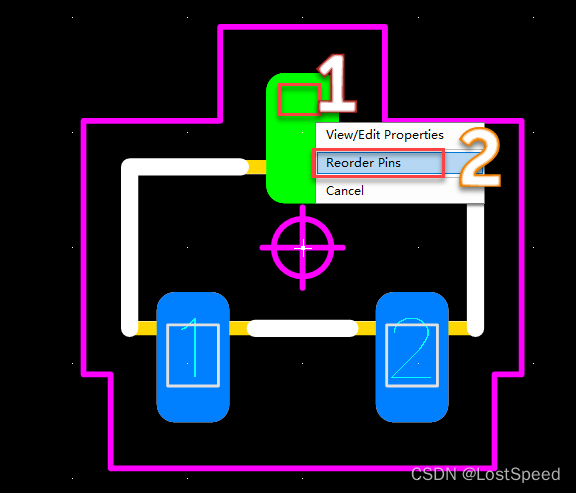

这回我们注意到，右击菜单的第一项是查看编辑属性，第2项就是刚才提示中的’Pin Reorder’， 但是名字不完全一样，显示的菜单项为 ‘Reorder Pins’, 字面意思是’重新对管脚进行排序’，来试试。

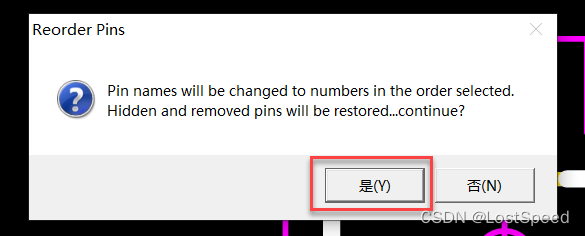

首先出来一个提示，说这个功能要改变引脚号码，是否继续？

试了否，回UI, 不干活。

只能选是。

这时，被选中操作的pin上出来一根可以用鼠标左键随动的指示线。

我们修改前，1pin 在上，2左，3右。

现在我们修改成右1，左2，上3. 在鼠标移动时有一根指示线的前提下，依次点击右边，左边的焊盘引脚。

注意，只能点击 N - 1次, N是管脚总数量，现在N = 3, 我们只能点击2次(3 - 1)，这个逻辑是对的，3个管脚，我们点击了2次，那剩下的1个管脚自然是确定的最后一个号码3.

注意不能点击N次，只能点击N - 1次

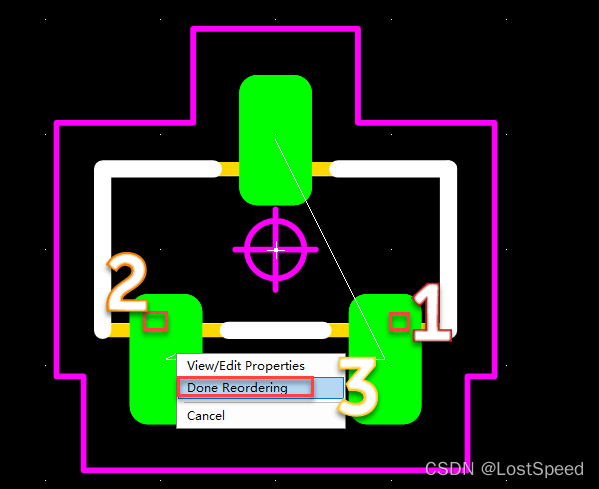

点击了2次，3个焊盘都变绿了(其中一个焊盘，是我们选右键菜单前变绿的)，然后在最后一个点击的焊盘上右击，在菜单上选’Done Reordering’

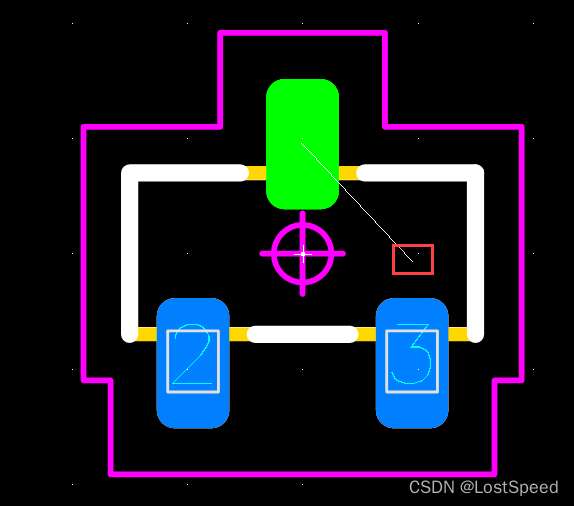

看看改完的效果

这说明，Footprint设计的修改管脚号码的功能流程如下：

• 先选中一个管脚，这个管脚就被当作了新的1脚。然后右键菜单开始改其他管脚号码。
• 依次点击剩下的（N - 1）个管脚，这样，每个管脚都被选中了，且所有管脚都被重新编号。
• 这时新的管脚顺序就为我们选中的第一个管脚为1，其他点击的其他管脚依次为2到N

END

weixin_42133591@csdn 要讨论的问题，没见过。我也是Footprint软件的新手。

要解决问题，首先是要重现问题。

问题重现后，就好说了。

这个问题的报错提示，还是很明显的。

在按照软件指示的’Reorder Pins’功能重新对管脚进行命名时，操作还是有些怪，没啥提示。

因为我们只是软件的使用者，一定要适应软件作者的逻辑和思路，遵守软件作者的操作要求。

剩下的事情，就是换着法的实验，直到问题解决或者得出一个阶段性的结论(问题没解决，得出什么原因导致没解决?)。

现在对自己的学习/逻辑分析/调试能力，还是挺满意的。
