【物联网学习】（七）ESP8266学习——GPIO_Input(GPIO输入模式)
一看到输入，我们肯定先来通过按键来控制LED灯。首先我们先来看下原理图通过检测GPIO0的状态，来判断按键是否按下。GPIO0一开始为上拉状态，为高电平，因此当按键按下时，GPIO0的状态为低电平。首先我们要关闭IO口的输出状态，因此我我们要失能输出GPIO_DIS_OUTPUT(GPIO_ID_PIN(0)); // GPIO0失能输出（因为我们要设置为输入）然后因为我们已经外部上拉，因此要关闭
·
一看到输入，我们肯定先来通过按键来控制LED灯。

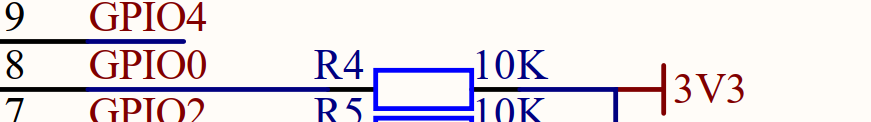

首先我们先来看下原理图
通过检测GPIO0的状态，来判断按键是否按下。GPIO0一开始为上拉状态，为高电平，因此当按键按下时，GPIO0的状态为低电平。
首先我们要关闭IO口的输出状态，因此我我们要失能输出
GPIO_DIS_OUTPUT(GPIO_ID_PIN(0)); // GPIO0失能输出（因为我们要设置为输入）
然后因为我们已经外部上拉，因此要关闭内部上拉状态
PIN_PULLUP_DIS(PERIPHS_IO_MUX_GPIO0_U);//GPIO0失能内部上拉（因为我们已经外部上拉）

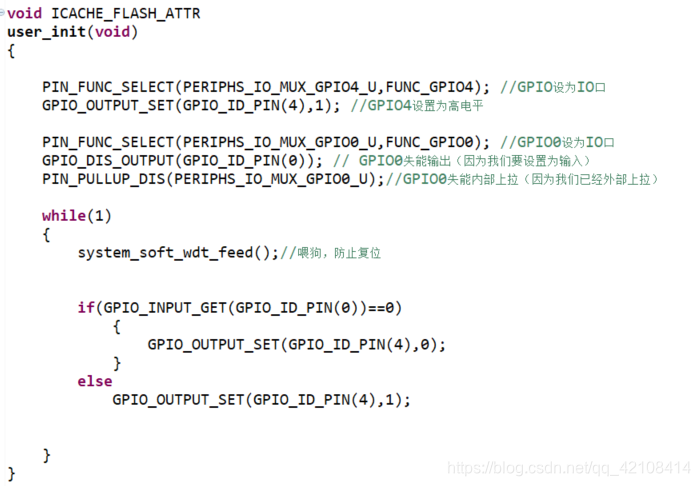

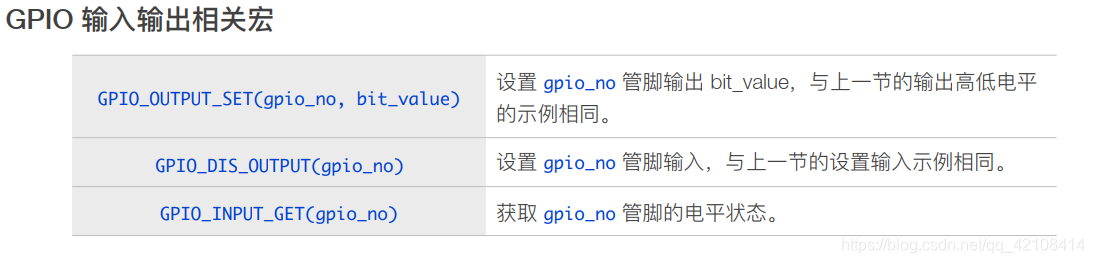

最后通过GPIO_OUTPUT_SET()获取按键状态
