一、简介

动态加载模块，是指运行时通过代码添加删除标识物（Marker）和模型数据。

二、阅读指南

本教程主要介绍如何在Unity环境下进行操作。
默认读者您拥有一定的软件使用、应用开发经验。
本教程只会对Unity的基础使用进行简要说明，如果希望更深入的了解，您可以访问Unity官网查看更加详细的教程。

三、搭建环境

在进行具体操作前，您需要安装下列软件，准备如下环境：

操作系统

• Windows 7 或更高版本
• OS X 10.10 或更高版本

Unity版本

支持Unity 3D版本为：5.2.x - 5.6.x（32位或者64位）、2017.1
推荐使用5.4以后的版本（渲染效果提升）
下载地址：https://unity3d.com/cn/get-unity/download/archive
本教程中使用的Unity版本为：5.5.2（64位）

四、实现流程

第一步、新建Unity工程

打开Unity，新建一个工程。填写Project name为“VOIDAR_Test”、选择保存的位置，点击[ Create project ]。

第二步、导入太虚AR SDK

选中[ Assets ] -> [ Import Package ] -> [ Custom Package… ]，导入太虚AR SDK。

选择下载好的SDK文件（.unitypackage），点击[ 打开 ]按钮。

弹出界面，点击[ Import ]，导入过程需要耐心等待一段时间。

如果弹出“API Update Required”界面，请点击[ I Made a Backup, Go Ahead! ]。

第三步、删除Main Camera

Unity3D打开时默认是新的Scene，新的Scene自带一个Main Camera和Directional Light对象，我们需要用SDK的ARCamera，故将默认的Camera删除。

右键选中场景中自带的“Main Camera”，点击[ Delete ] 删除。

第四步、拖入预制件“ARCamera”

展开[ Assets ] -> [ VoidAR ] -> [ Prefabs ]目录，将预制件“ARCamera”拖至场景中。

操作成功后显示如下。

第五步、设置ARCamera

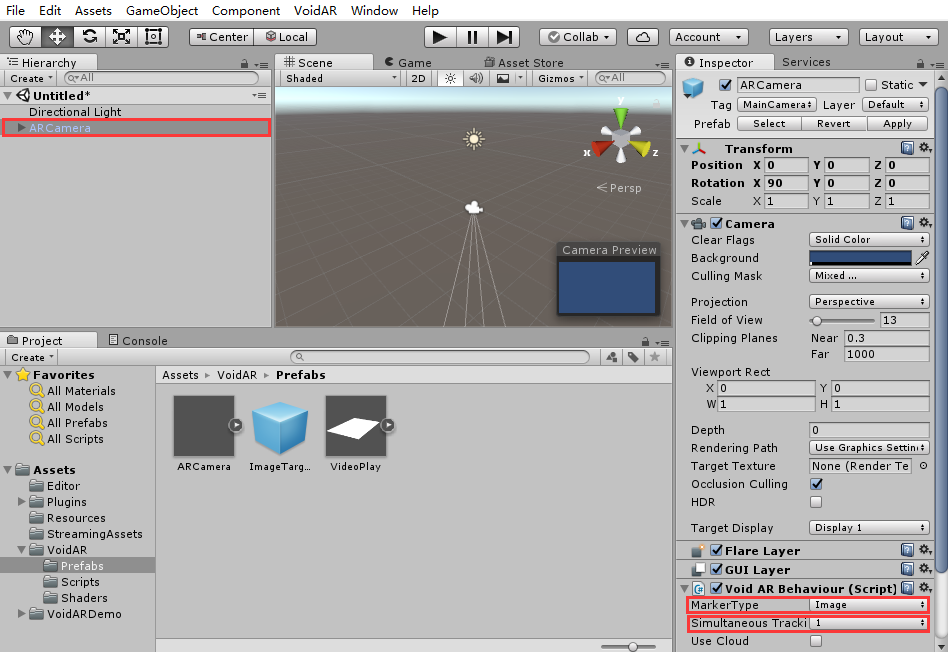

选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

-设置MarkerType = “Image”，代表识别类型为图像
-设置Simultaneous Tracking = “1”，代表同时跟踪的识别Marker数量为1个

第六步、设置资源

本教程所需的资源，都是SDK自带的内置资源。

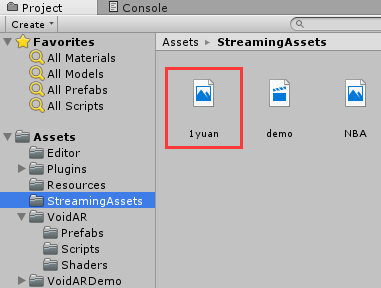

-识别图（Marker）：Assets / StreamingAssets / 1yuan.jpg

-显示模型：Assets / VoidARDemo / Prefabs / CubeTarget.prefab

其中，显示模型需要用Unity打包成AssetBundle资源。

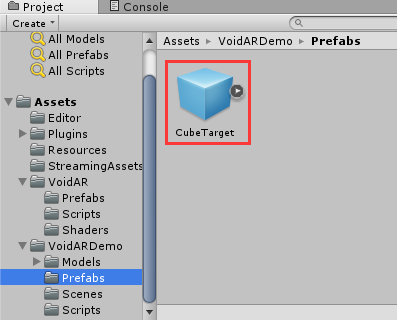

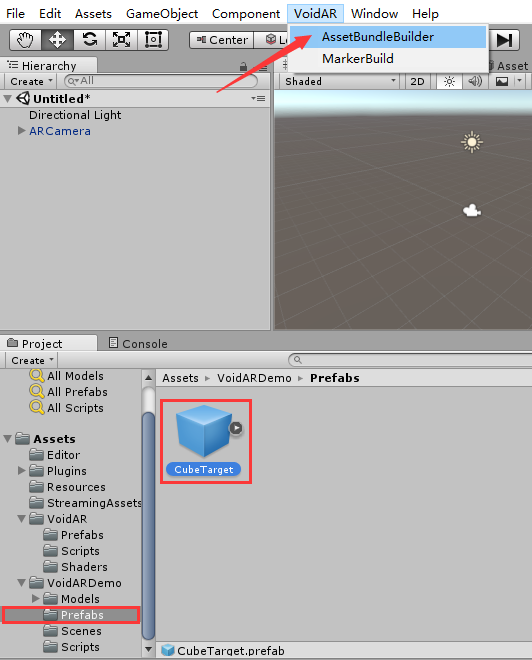

在[ VoidARDemo] -> [ Prefabs ]文件夹下，选中“CubeTarget.prefab”，点击[ VoidAR ] -> [ AssetBundleBuilder ]。

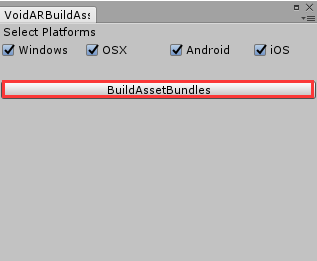

弹出界面中，点击[ BuildAssetBundles ]，不同平台的AsssetsBundle包不一致，本教程中全部勾选。

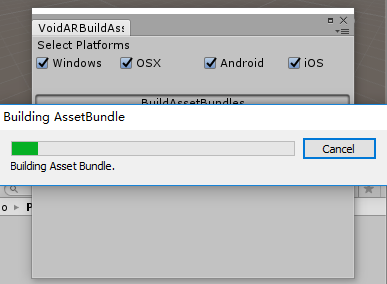

生成过程需要一定时间，请耐心等待。

生成完成后，请关闭该界面。

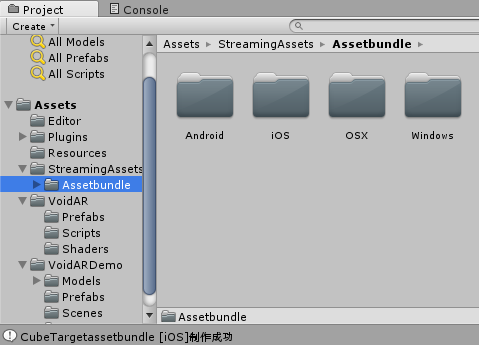

将在StreamingAssets下生成“Assetbundle资源”，每个平台对应一个同名的子文件夹，如下图：

资源准备完毕。

第七步、编写脚本加载资源

ARCamera上新建脚本组件“MyTest”。

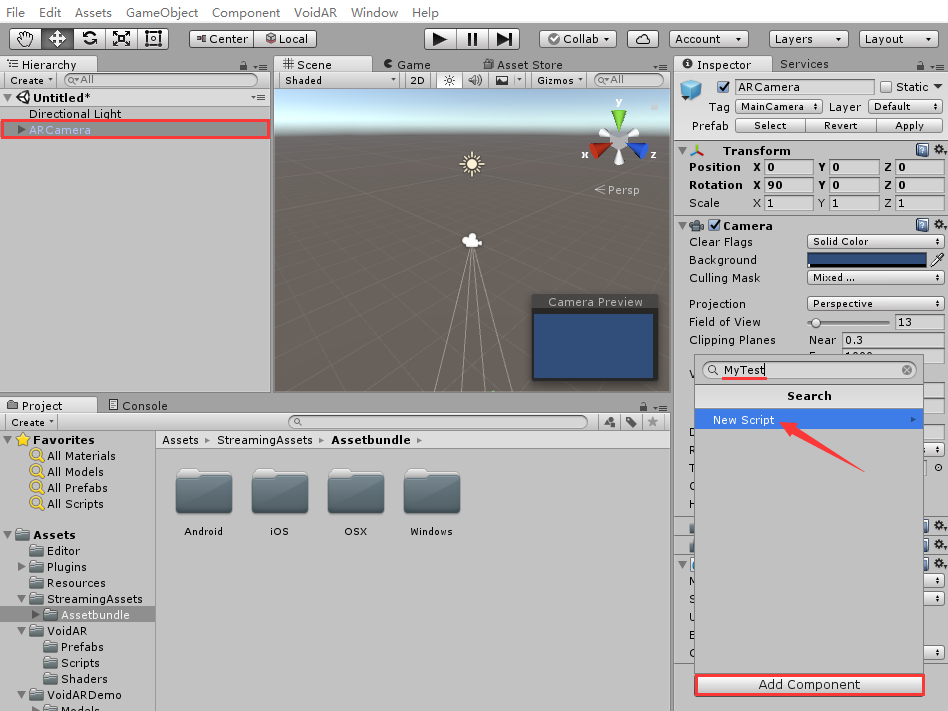

选中“ARCamera”，先点击[ Add Compoent ]，搜索框中输入“MyTest”，然后点击[ New Script ]。

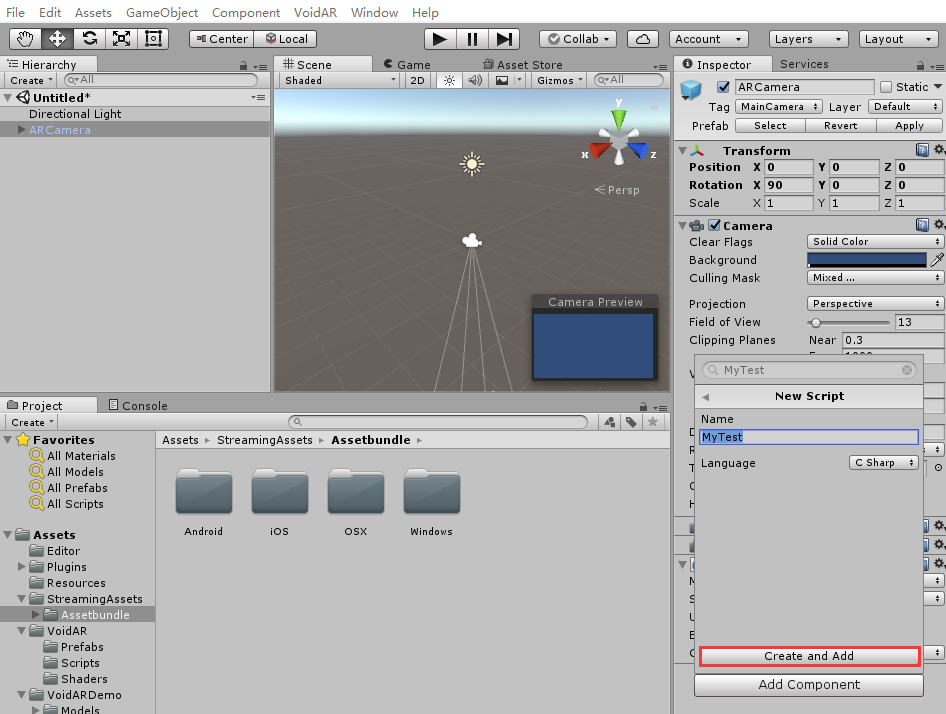

点击[ Create and Add ]，添加脚本。

脚本添加成功后，显示如下。

点击设置按钮，弹出界面点击[ Edit Script ]，编写脚本。

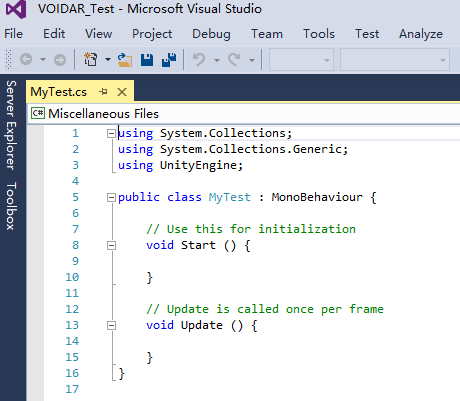

自动打开VS2015（MonoDevelop等其它编辑器也可以）

用以下脚本替换，并保存。

using UnityEngine;
using System.Collections;
using System.Collections.Generic;
public class MyTest : MonoBehaviour {
    void OnGUI()
    {
        var btnHeight = Screen.height * 0.1f;
        var btnWidth = btnHeight * 2f;
        var gap = 20;
        if (GUI.Button(new Rect(Screen.width - btnWidth, gap, btnWidth, btnHeight), "添加目标"))
        {
            Debug.Log(" add marker");
            string markerURL = VoidARUtils.GetStreamDirForWWW() + "1yuan.jpg";
            string targetURL = VoidARUtils.GetStreamingAssetbuddleResourcePath() + "CubeTarget.assetbundle";
            StartCoroutine(LoadGameObjects(markerURL, targetURL));
        }
    }

    private IEnumerator LoadGameObjects(string markerURL,string targetURL)
    {
        if (!VoidAR.GetInstance().isMarkerExist(markerURL))
        {
            WWW file = new WWW(markerURL);
            yield return file;

            if (file.error != null)
            {
                Debug.Log("Can not Load " + markerURL);
            }
            else
            {
                WWW bundle = new WWW(targetURL);
                yield return bundle;
                if (bundle.error != null)
                {
                    Debug.Log("Can not Load " + targetURL);
                }
                else
                {
                    VoidAR.Image2ImageTarget obj = new VoidAR.Image2ImageTarget();
                    obj.imageUrl = markerURL;
                    obj.isMarkerLocal = true;
                    obj.ImageTarget = (GameObject)Instantiate(bundle.assetBundle.mainAsset);

                    Texture2D tex = new Texture2D(2, 2);
                    tex.LoadImage(file.bytes);
                    obj.imagewidth = tex.width;
                    obj.imageheight = tex.height;
                    obj.imagedata = VoidARUtils.Color32ArrayToByteArray(tex.GetPixels32());
                    List<VoidAR.Image2ImageTarget> image2ImageTargetes = new List<VoidAR.Image2ImageTarget>();
                    image2ImageTargetes.Add(obj);
                    VoidAR.GetInstance().addTargets(image2ImageTargetes);
                    bundle.assetBundle.Unload(false);
                }
            }
        }
    }
}

代码编写完成。

第八步、保存场景

选中[ File] -> [ Save Scenes ] ，进行场景保存。

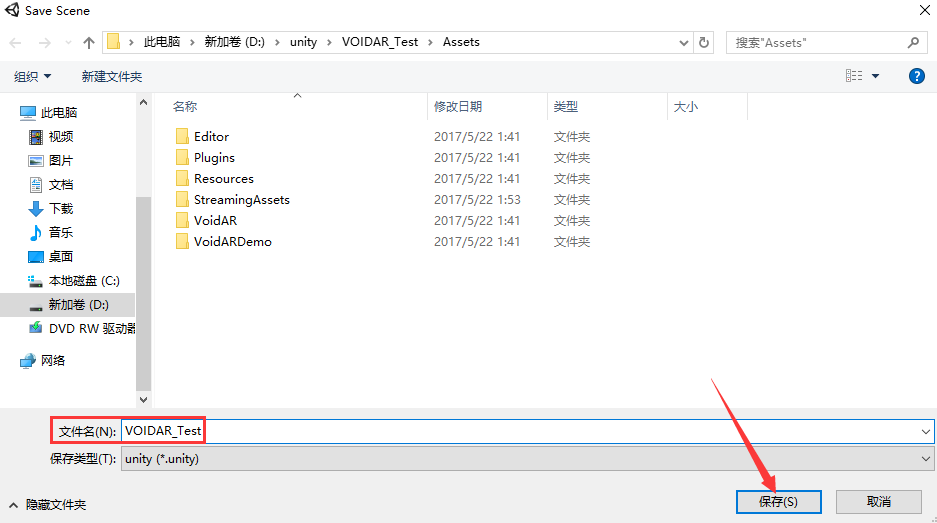

设置文件名为“VOIDAR_Test”，点击[ 保存 ]按钮。

第九步、进行调试

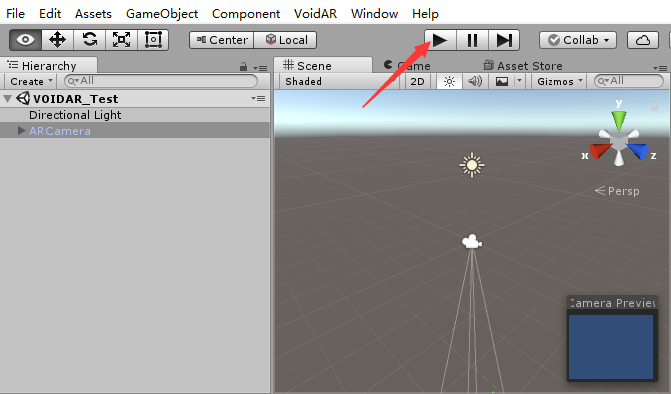

确保您的PC已经连接了摄像头，然后点击[ 运行 ]按钮。

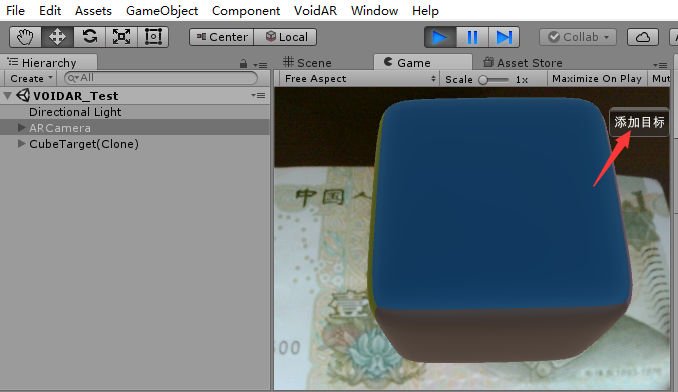

运行后，点击窗口的右上角按钮“添加目标”（代码中OnGUI绘制），然后摄像头对着识别图后，很快会显示出模型。

第十步、打包Android或iOS

打包流程分为“Android打包”、“iOS打包”。

- Android打包

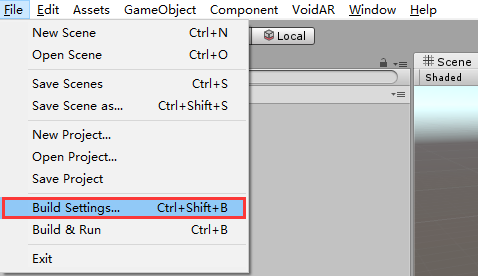

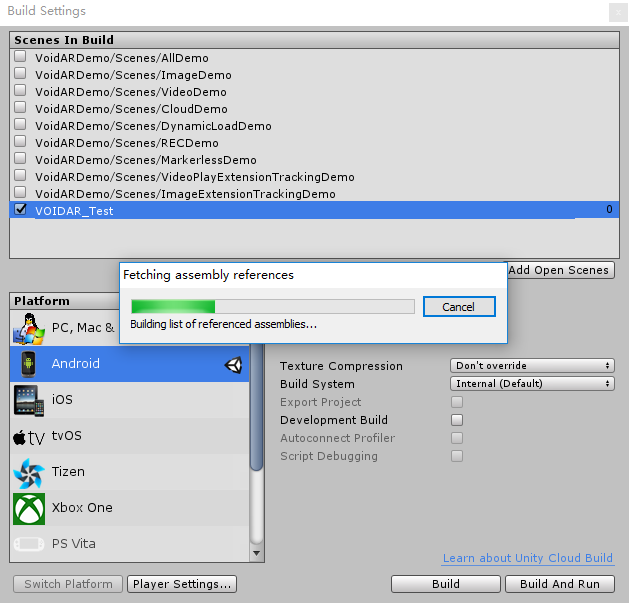

打包Android，需要将Unity切换至Android平台，点击[ File ] -> [ Build Settings… ]。

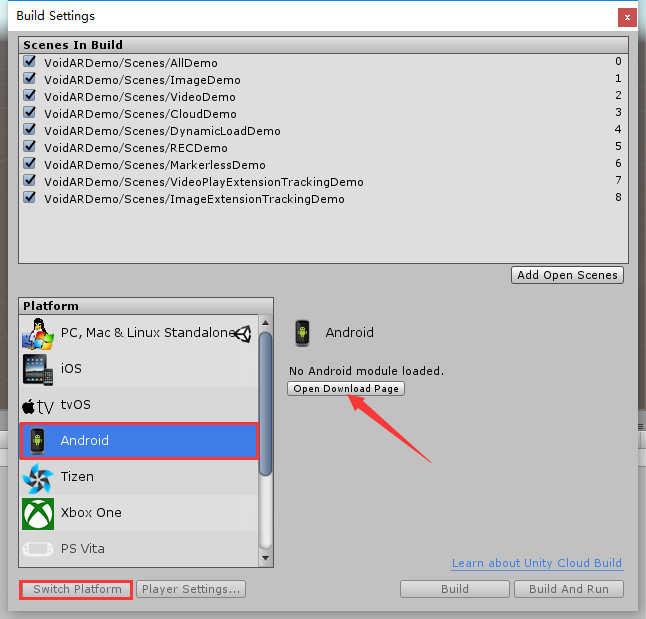

选中Android标签，如果左下的[ Switch Platform ]按钮为灰色，需要下载Unity Android Support，请点击右侧的[ Open Download Page ]按钮，下载并安装。

点击[ Switch Platform ]按钮，完成Android平台的切换。

切换完成后，先关闭Build Settings界面，继续搭建打包环境。

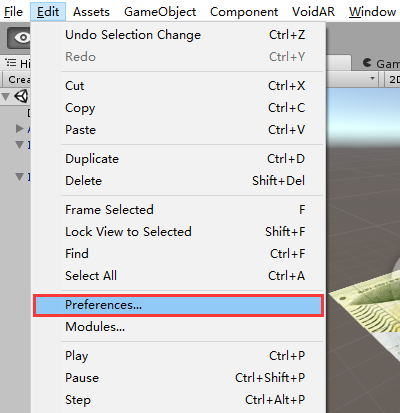

选中[ Edit ] -> [ Preferences… ]，设置参数。

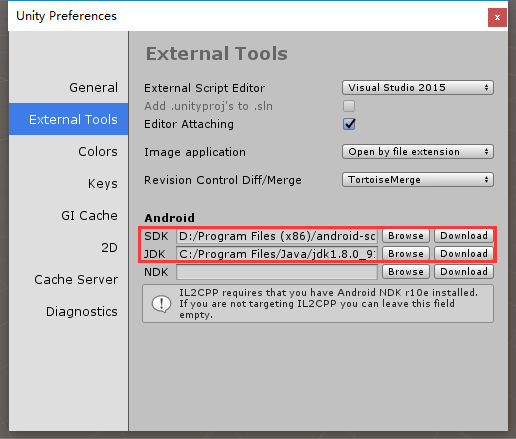

弹出界面选中“External Tools”选项，设置Android SDK和JDK。
如果本地没有SDK和JDK，可以点击后方的[ Download ]，在弹出的网页上进行下载即可。
也可以用链接下载安装：
SDK（要科学上网才能打开）：https://developer.android.com/studio/index.html#Other
JDK：http://www.oracle.com/technetwork/java/javase/downloads/index.html

安装完成后，设置好SDK和JDK的路径就可以了。

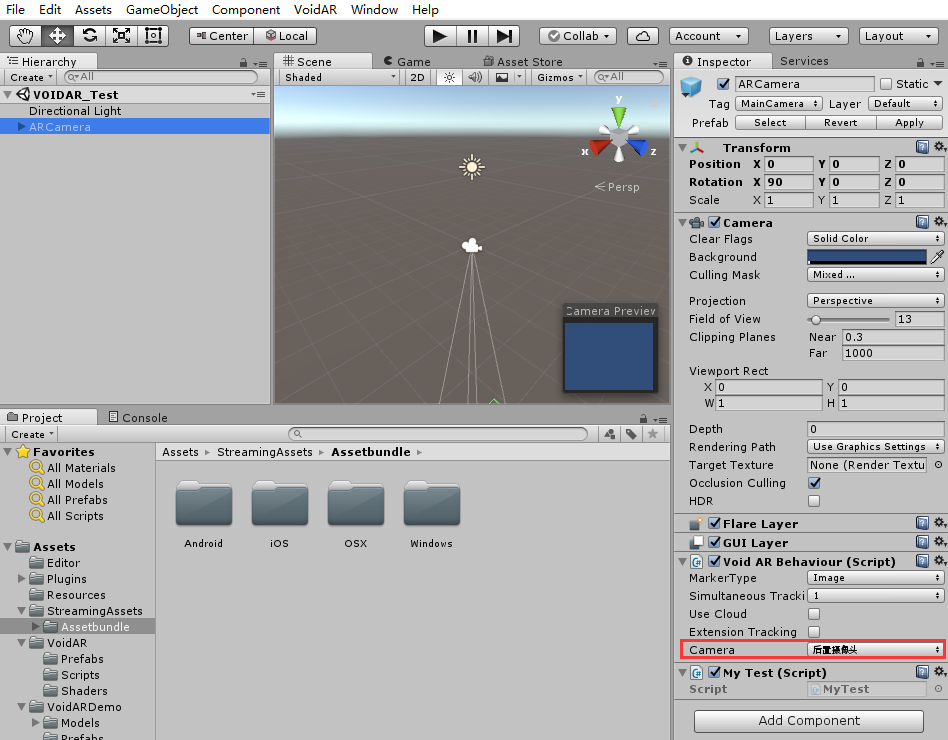

选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

-设置Camera = “后置摄像头”

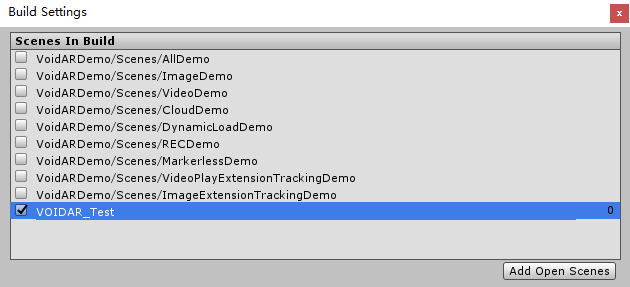

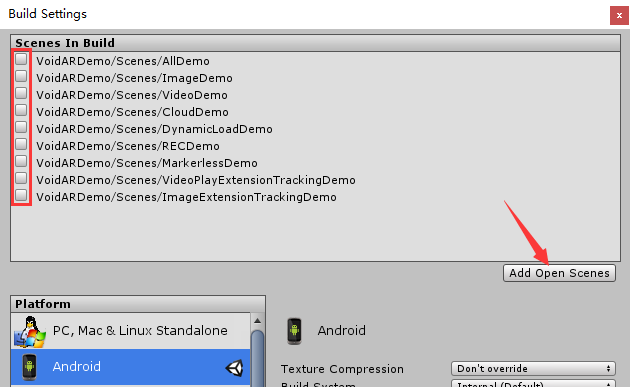

选中[ File ] -> [ Build Settings… ]，取消默认场景前方的勾选。然后点击[ Add Open Scenes ]，添加当前的场景。

添加完成后，如下所示。

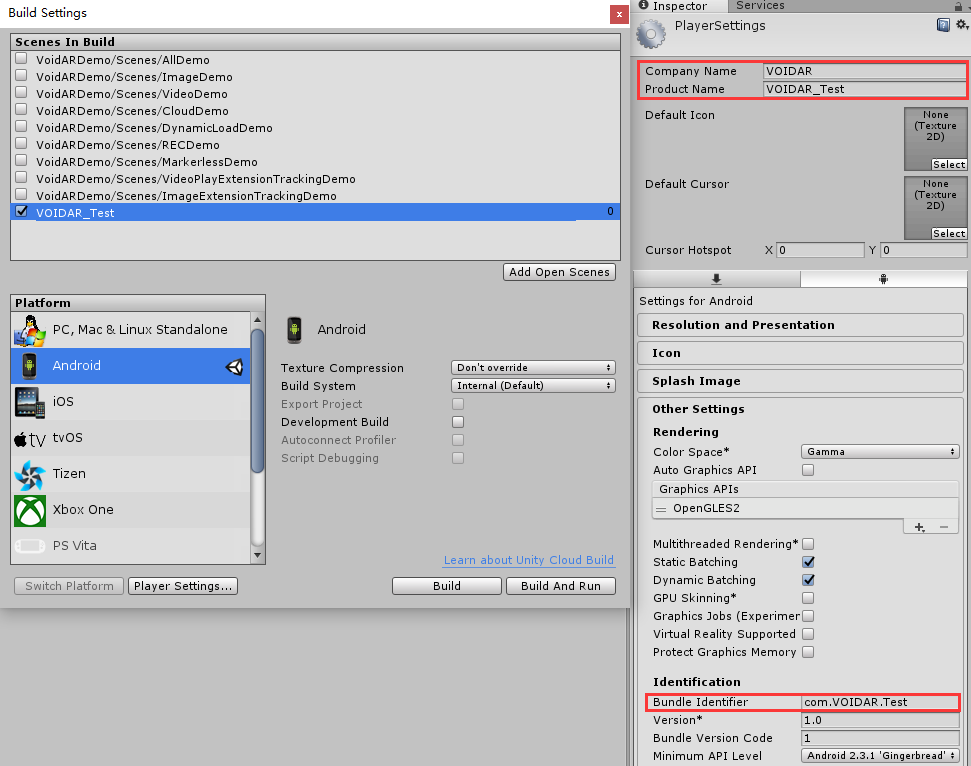

点击[ Player Settings… ]按钮，查看右侧的“Inspector”栏，设置属性参数，您可以自定义。

-设置Company = “VOIDAR”
-设置Product Name = “VOIDAR_Test”
-设置Bundle Identifier= “com.VOIDAR.Test”
注：Bundle Identifier不能使用默认值，否则无法打包。

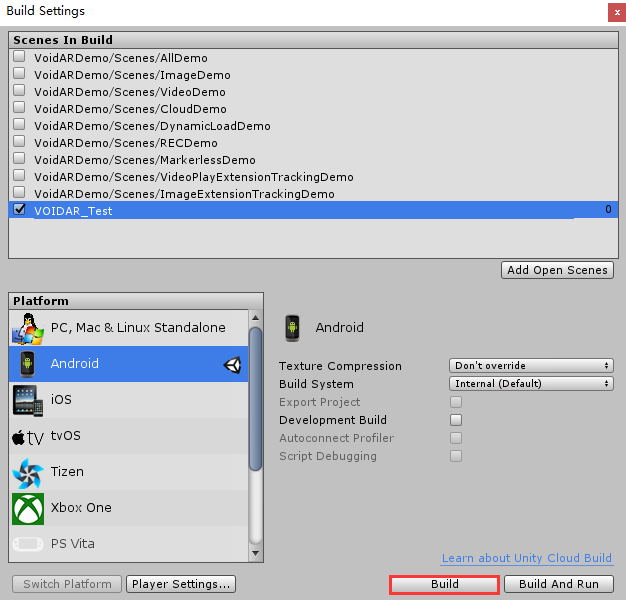

完成设置后，点击[ Build ]按钮。

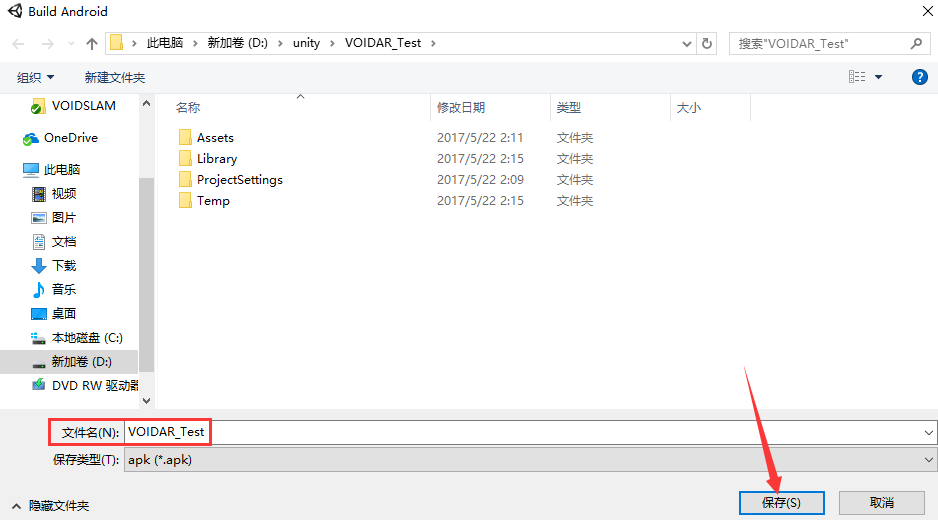

设置文件名为“VOIDAR_Test”，点击[ 保存 ]按钮，开始打包。

打包过程需要耐心等待一段时间。

完成后，将生成一个“VOIDAR_Test.apk”文件，安卓打包完成。

- iOS打包

iOS打包需要在Mac OS系统中完成，需要准备Mac设备（如MacBook Pro、MacBook、iMac、Mac mini等）。

在Unity中，将开发平台切换至iOS，然后Build生成Xcode工程。

注：推荐使用Mac设备的Unity软件来生成Xcode工程。如果之前是在Windows环境下编辑的，可以将Unity目录下的整个工程文件，拷贝至Mac电脑中进行编辑处理。

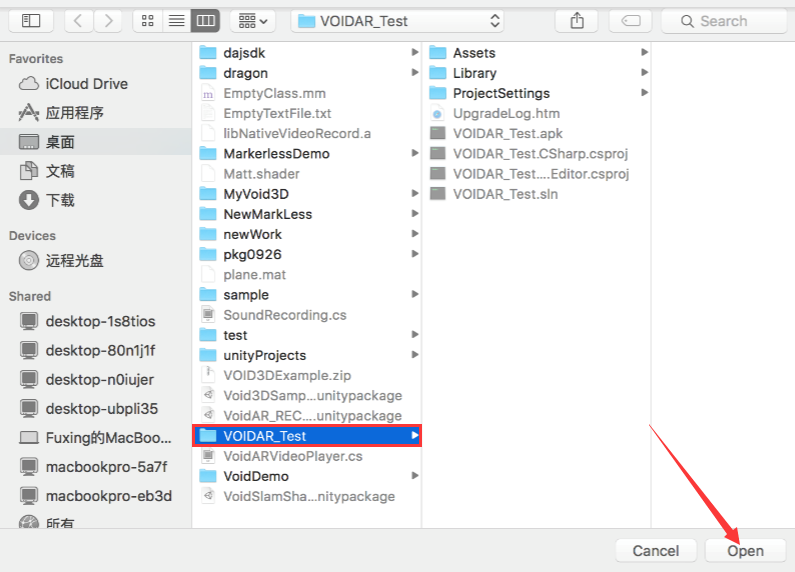

启动Unity，打开之前保存的、或者拷贝过来的VOIDAR_Test工程文件（工程已经打开的，跳过这步）

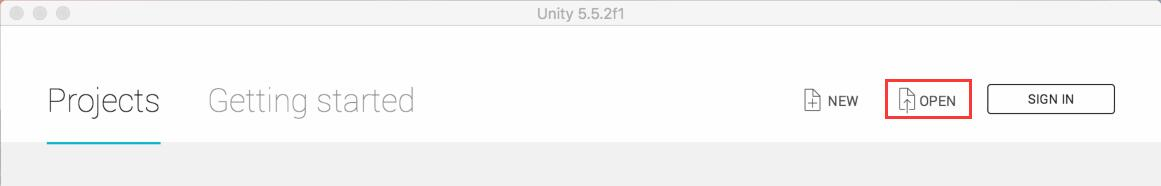

点击[ Open ]按钮打开工程。

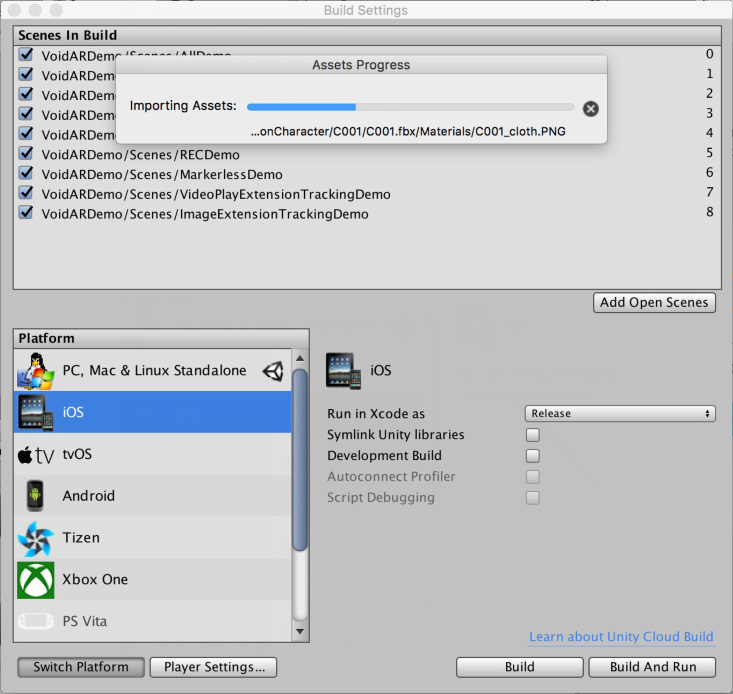

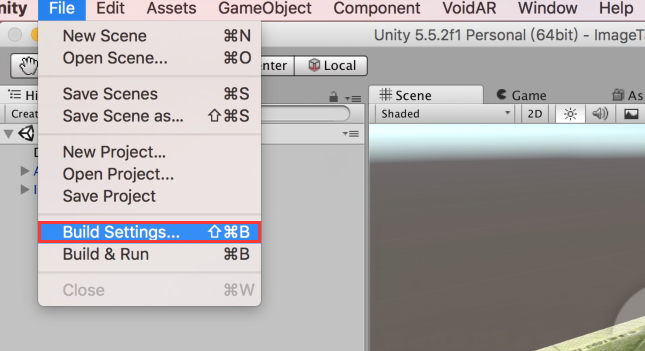

将Unity切换至iOS平台，点击[ File ] -> [ Build Settings… ]。

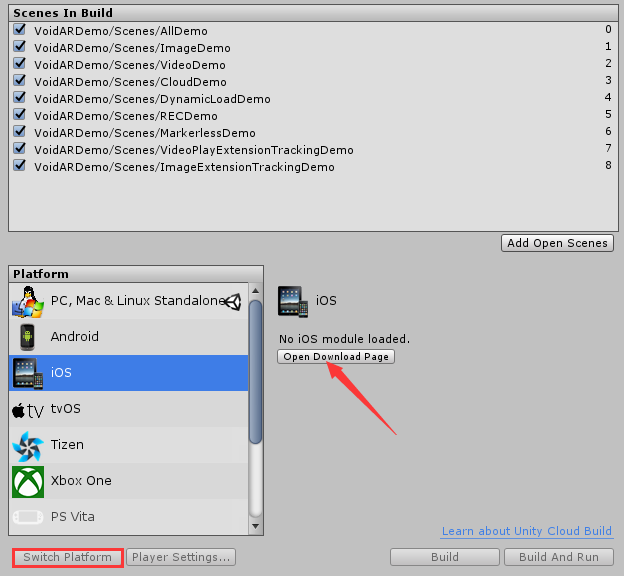

选中iOS标签，如果左下的[ Switch Platform ]按钮为灰色，需要下载Unity iOS Support，请点击右侧的[ Open Download Page ]按钮，下载并安装。

点击[ Switch Platform ]按钮，完成iOS平台的切换。

切换完成后，先关闭Build Settings界面。

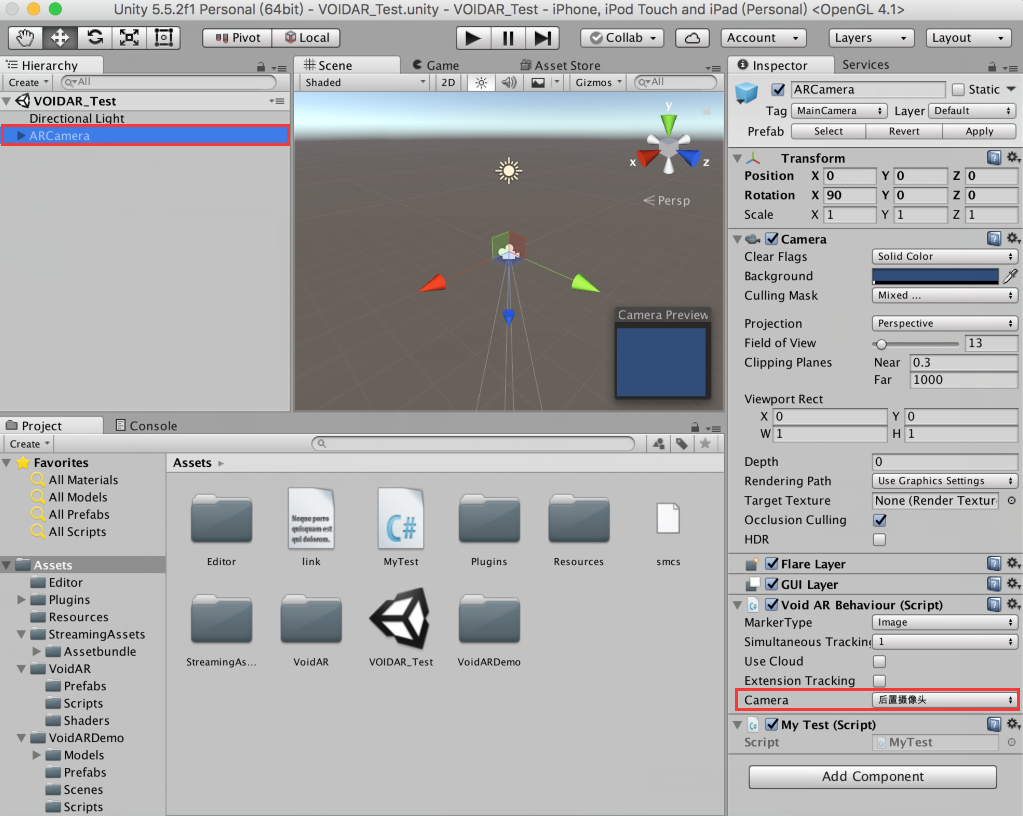

选中ARCamera，查看右侧的“Inspector”栏，设置“Void AR Behaviour (Script)”组件属性。

• 设置Camera = “后置摄像头”

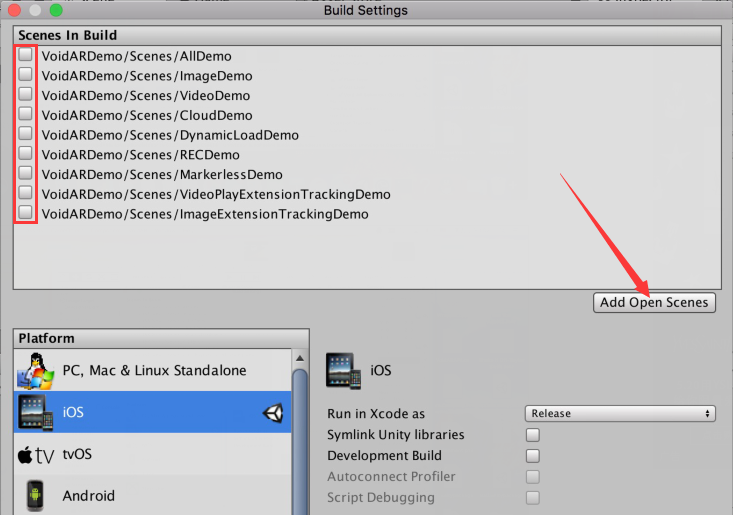

选中[ File ] -> [ Build Settings… ]，取消默认场景前方的勾选。然后点击[ Add Open Scenes ]，添加当前的VOIDAR_Test场景。

添加完成后，如下所示。

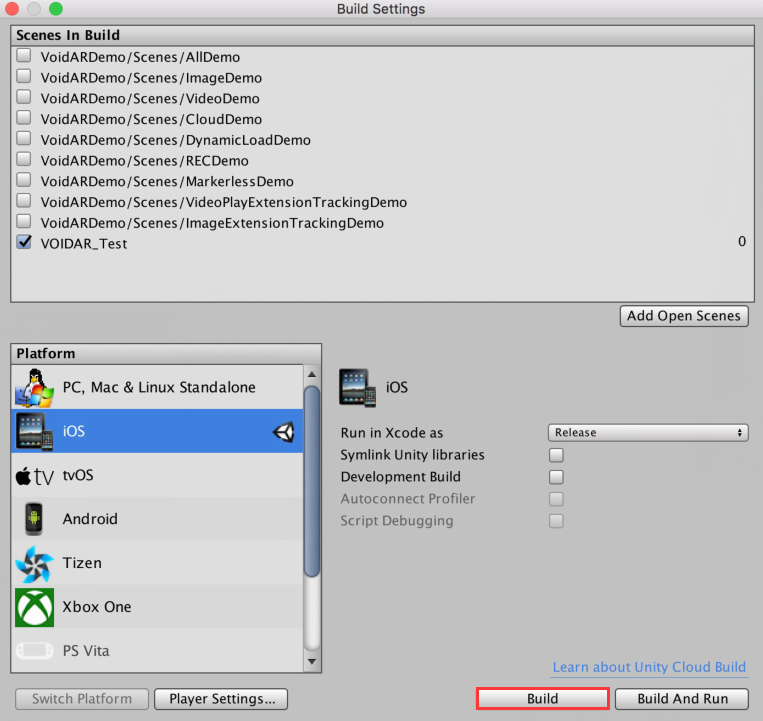

完成设置后，点击[ Build ]按钮。

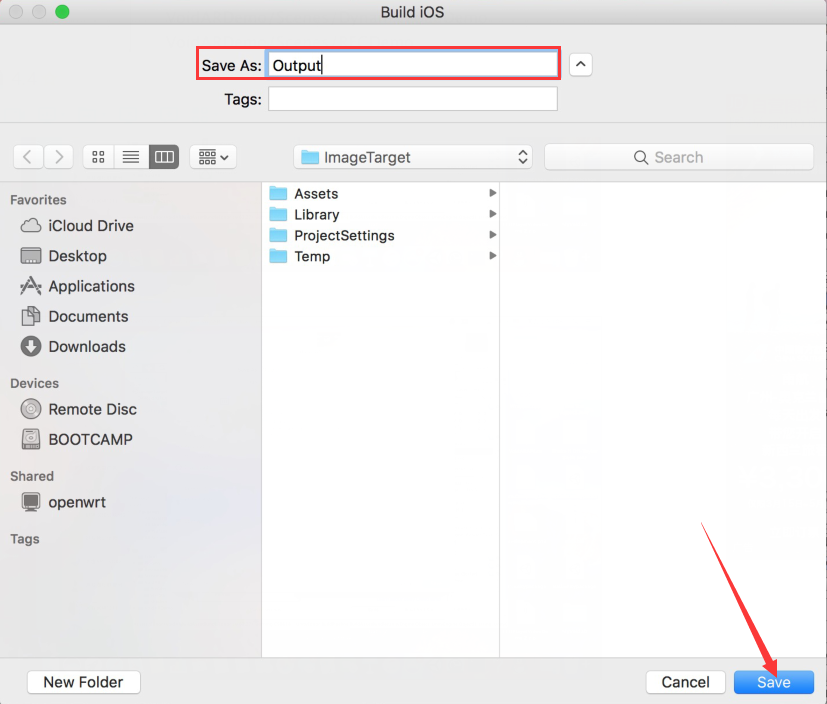

准备生成Xcode工程，命名为“Output”，点击[ Save ]。

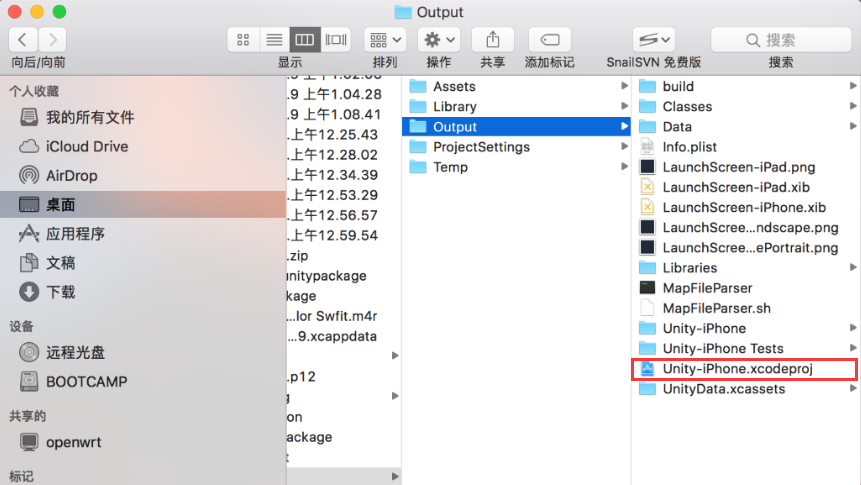

打开生成的Xcode文件。

填写配置，将自己的证书、iOS适应版本都正确选上：

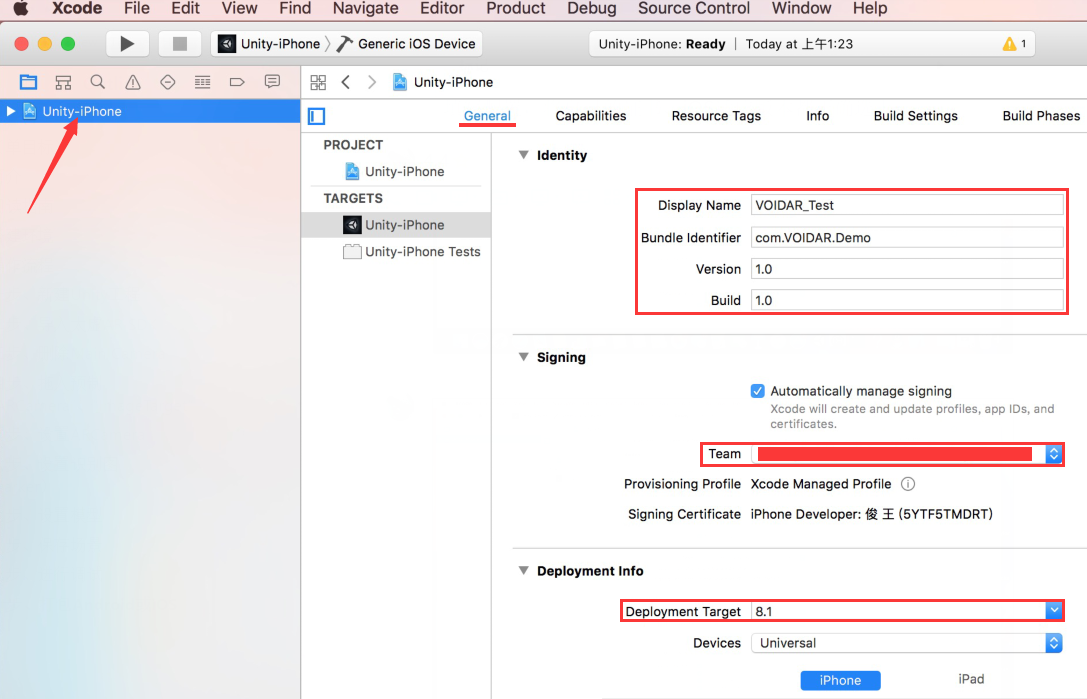

左侧点击[ Unity-iPhone ]，配置参数，您可以自定义。

-设置Display Name = “VOIDAR_Test”
-设置Bundle Identifier = “com.VOIDAR.Demo”
-设置Version = “1.0”
-设置Build = “1.0”
-设置Team = “您自己的证书”
-设置Deployment Target = “8.1”

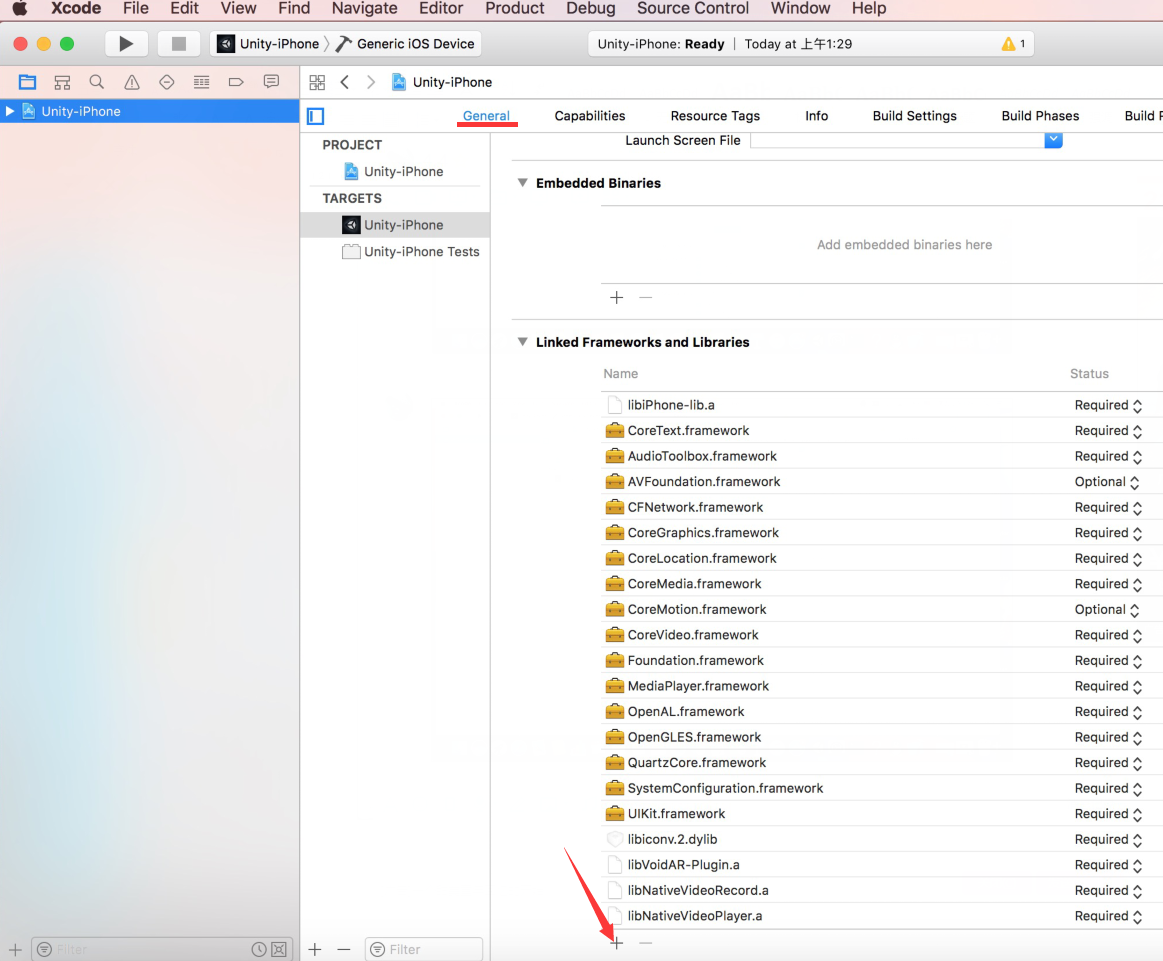

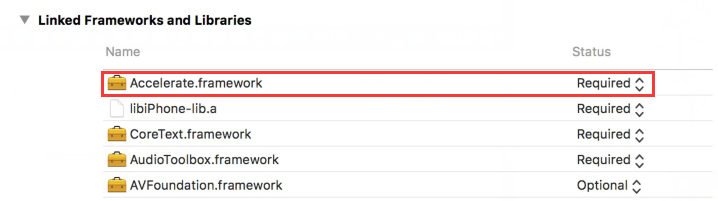

General页面往下拉，在Linked Frameworks and Libraries中，点击“+”。

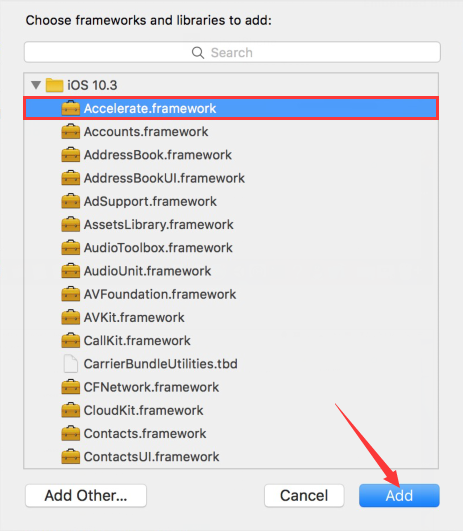

弹出界面，选中“Accelerate.framework”，点击[ Add ]。

添加完成，Linked Frameworks and Libraries下方出现“Accelerate.framework”。

添加摄像机权限。

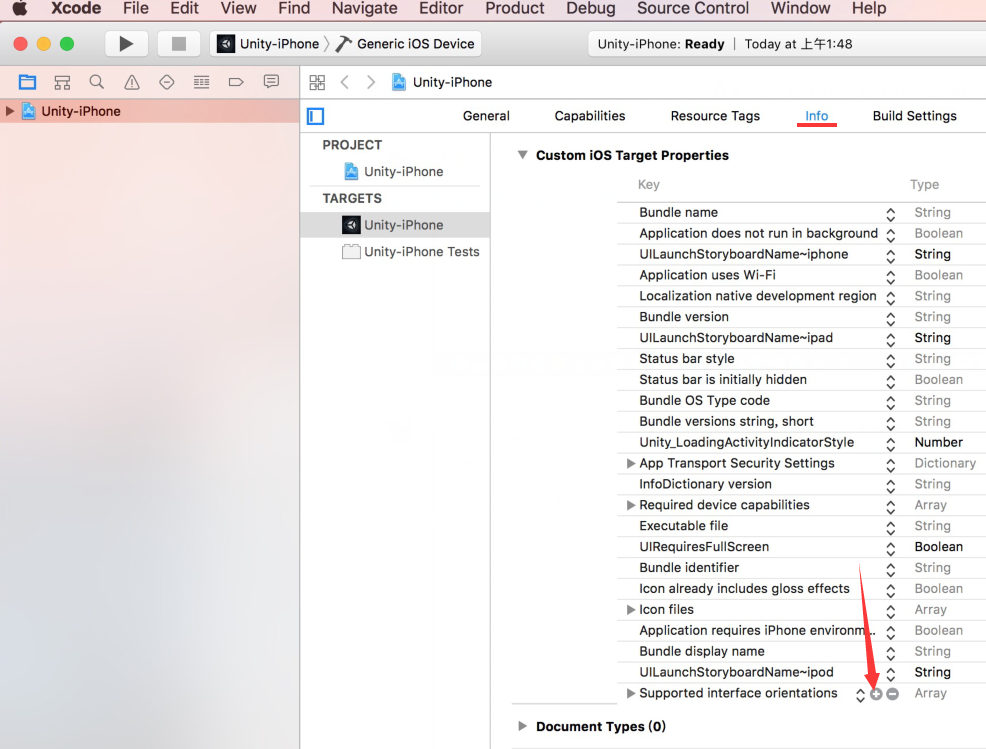

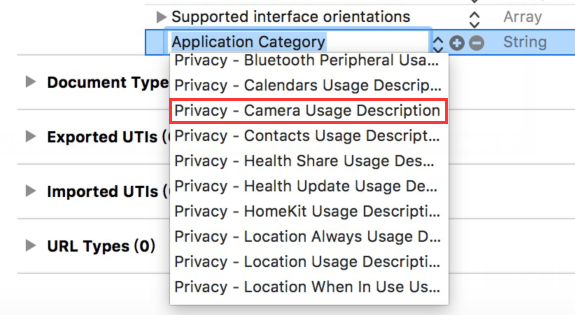

选中“Info”标签，点击Supported interface orientations后面的“+”。在弹出列表中选中“Privacy - Camera Usage Description”。

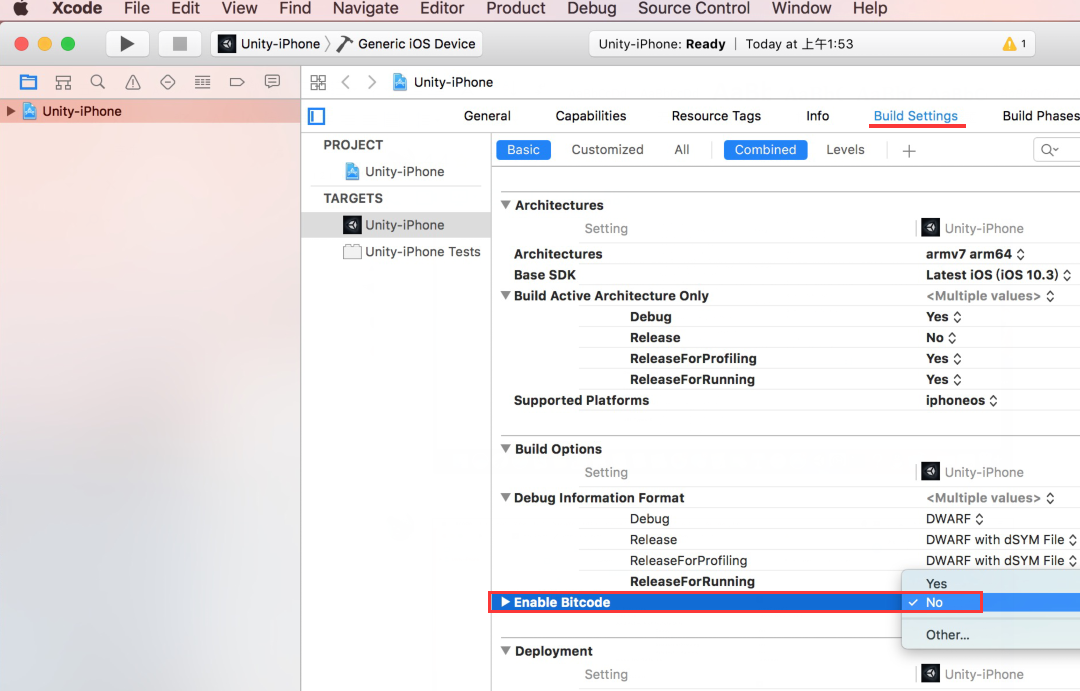

选中”Build Settings”标签，设置Enable Bitcode = “No”。

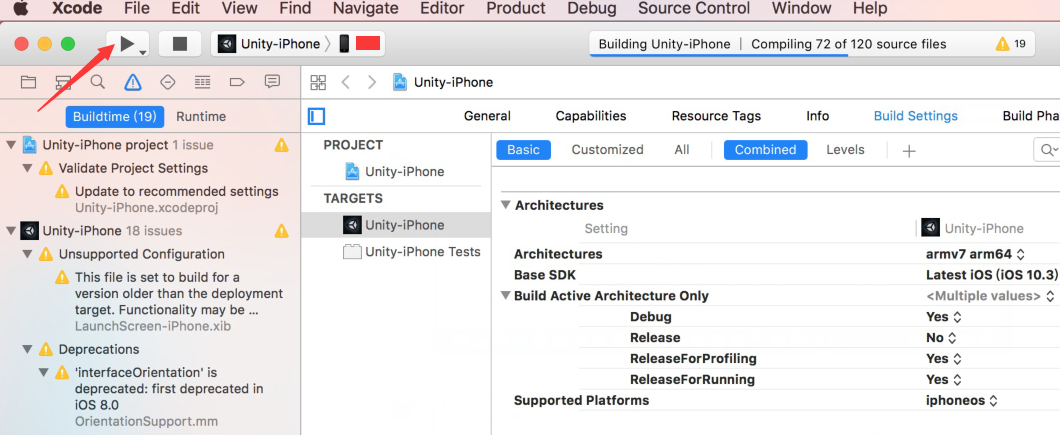

数据线连接iphone或者ipad，点击[ 运行 ]，即可打包。

完成后，iphone或者ipad上，将生成一个“VOIDAR_Test”的APP，iOS打包完成。

至此，动态加载制作完成。
