Sketch UP不会是流氓软件吧？

捆绑的两个软件是什么？

当你下载安装SketchUp后，桌面便会出现SketchUp、LayOut以及Style Builder ；

然而你可能一次都没有打开过LayOut和Style Builder，也不知道它们有什么用；

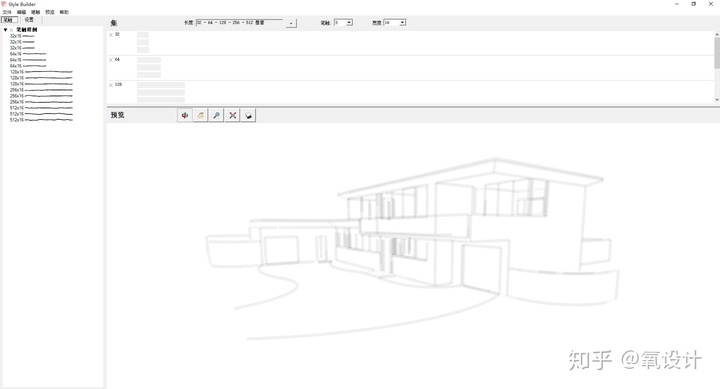

（Style Builder 界面）

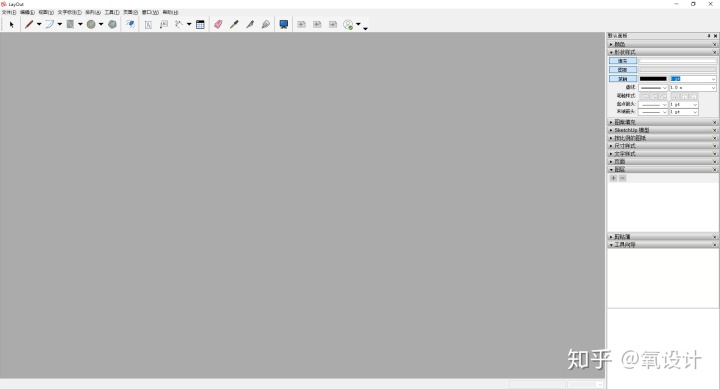

（LayOut 界面）

Style Builder主要是用来创建SU的显示风格，主要是 线条 显示方面；可以自定义设置显示线条样式，还可以自己画，让SU的画面显示更加个性化；

（将系统自带的笔触移对应位置）

那么如何添加自己的笔触呢？

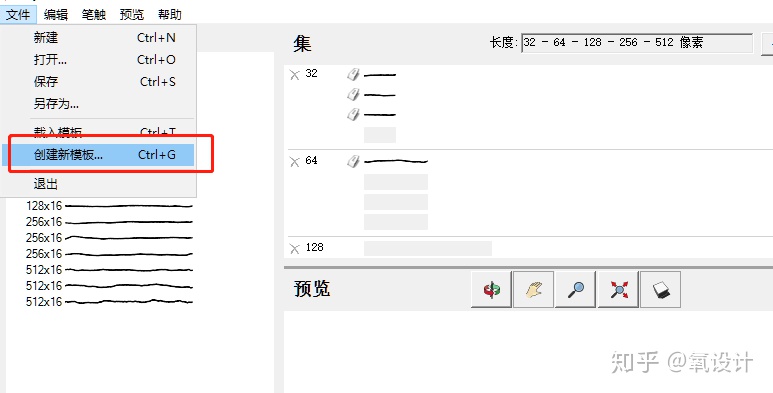

点击 文件——创建新模版 ，将新模板保存至任意位置，点击另存为你将得到一个这样的文件

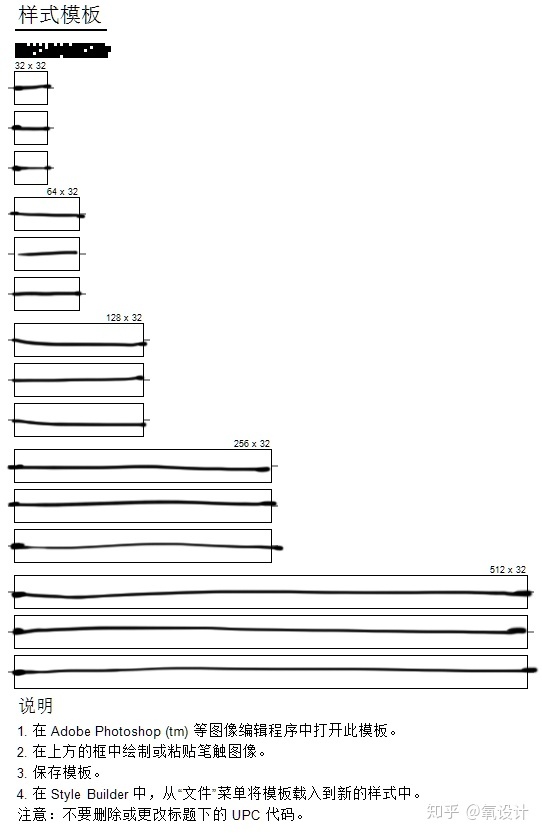

得到这个模板之后，把它拖进PS中，在框内绘制线条（绘制后如下图所示），这线将会被运用在SU的模型样式显示中；（不一定要用PS绘制，你可以在纸上绘制好线条后，通过扫描得到电子版，然后把线条粘贴到指定区域）

在Style Builder中点击 文件——载入模版， 选择刚刚绘制完成的样式模版，载入之后你可以通过预览窗口看到显示效果；

点击设置按钮为你可以对此进行更加详细丰富的设置，直到预览显示效果满意为止，最后一步当然是点击保存啦，这样你就得到了专属于自己的样式模板；

接下来就是把制作好的样式模板，放到SU中；点击默认面板中 样式——详细信息——打开和创建材质库，在这里新建一个文件夹并把选择它，这样它就会出现在样式集中，把刚刚创建保存的样式直接拖到样式的空白区域；

（如果觉得创建比较麻烦，也可以直接把样式拖到其他集合中）

然后我们就可以使用它啦，可以通过编辑面板进行进一步修改，在背景中添加水印可能会有你意想不到的效果；

（自己调太麻烦了？来看看现成的SU风格样式！）获取方式放置文末

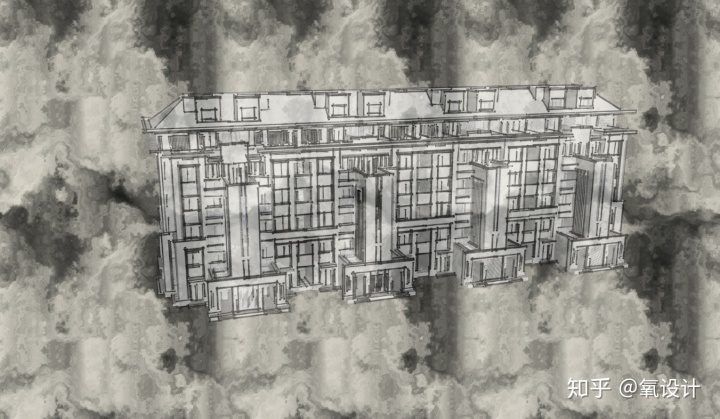

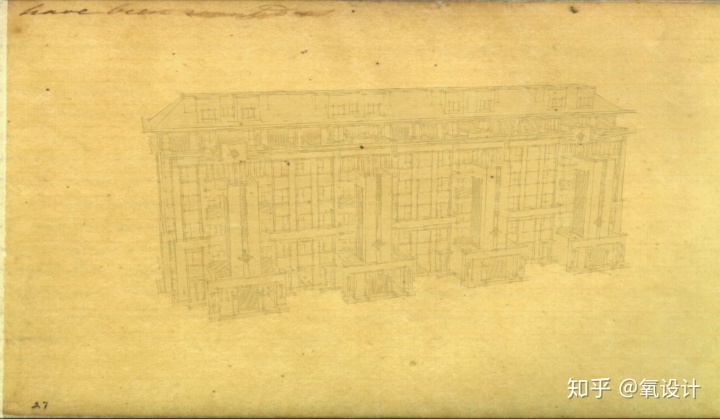

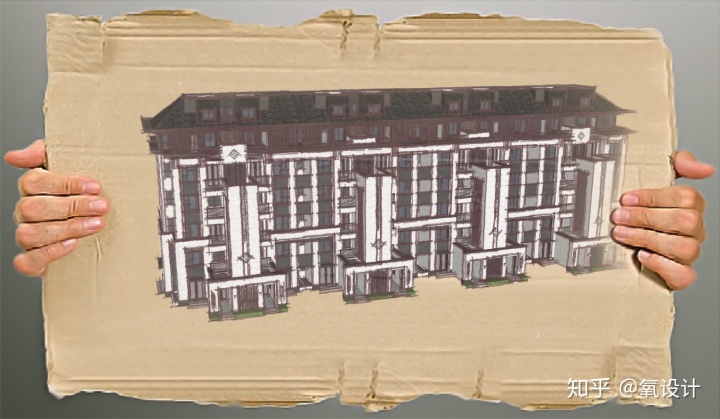

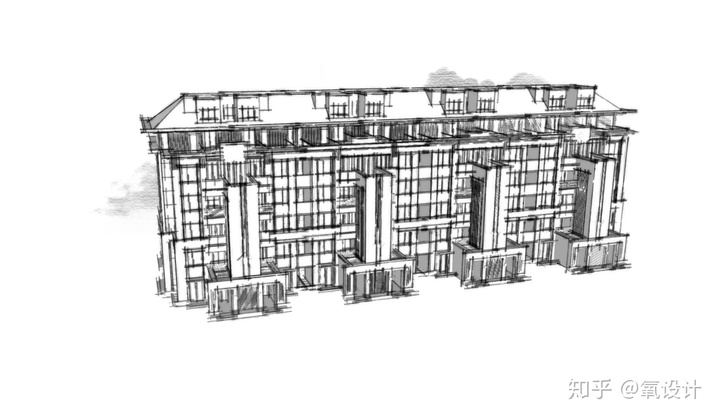

总计共有118个，这里我随意的选择了几个样式看看效果；

（滑动查看更多）

说完了Style Builder来看一下LayOut，近几年SketchUP官方好像加大了对它的关注度，更新的内容差不多都有它；

LayOut可以将SketchUP中的3D模型转换为2D的图纸，这个对模型有进一步的要求；

LayOut和SketchUP可以进行关联，当你在Sketch UP对模型进行更改时，Layout会立即更新尺寸，标注、图纸；可以在LayOut中插入属于自己的图款、可设置多个视口；

（图片来源 sketchup官网）

（图片来源 sketchup官网）

（图片来源 sketchup官网）

在LayOut中如何放置图框？

1、打开原有CAD图框，将图框成块（B）然后写块（W），导入SketchUP中；

2、导入SketchUP后，开启平行投影，调整到顶视图——创建场景，然后点击文件——发送到LayOut ，选择A3横向；

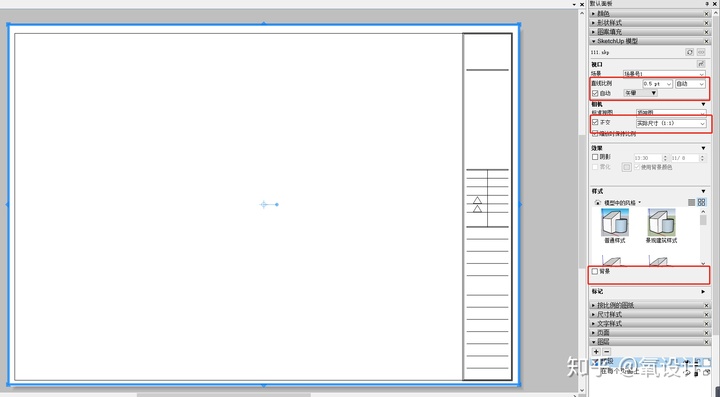

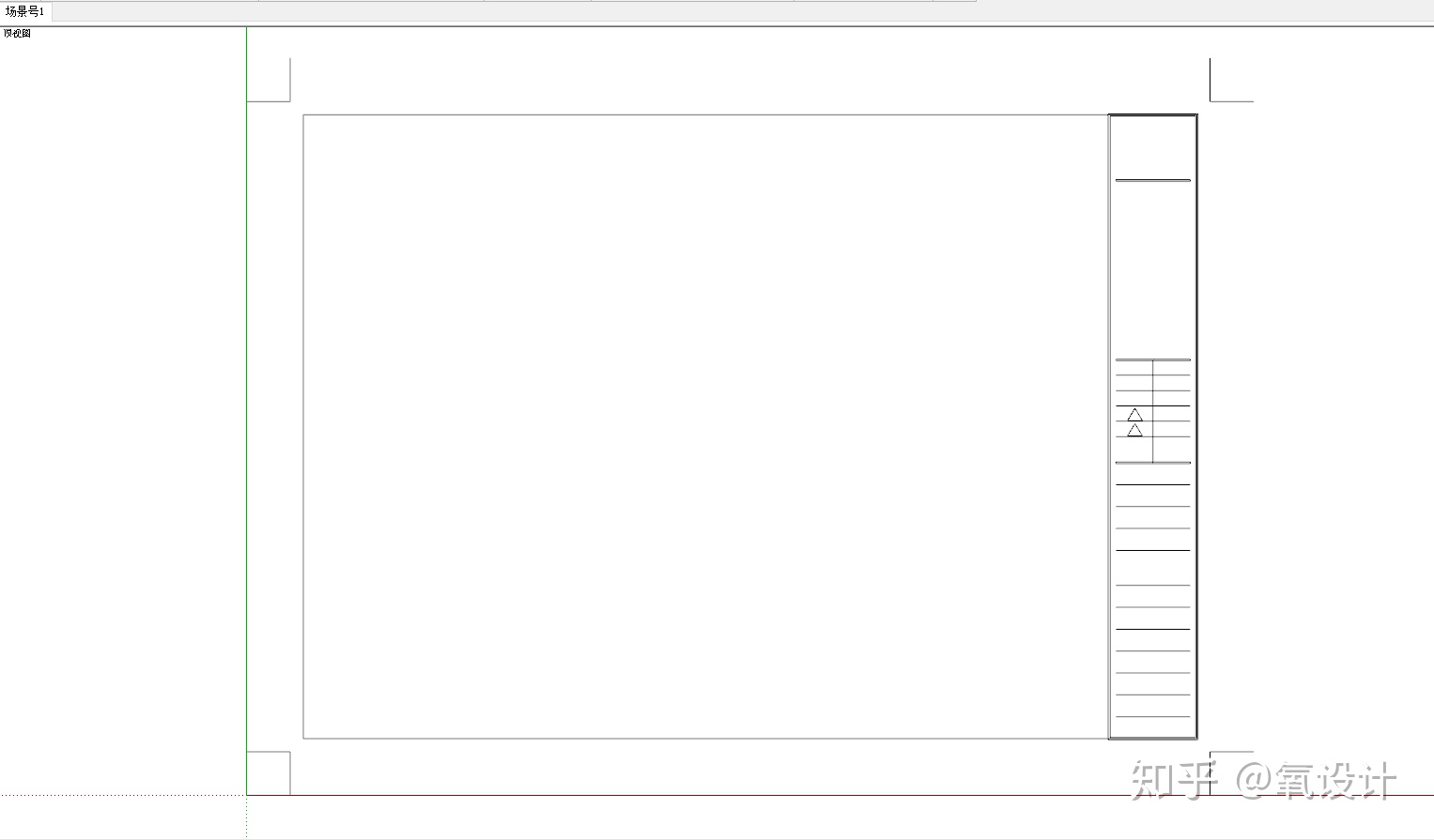

3、看一下导入的场景是不是图框，如果不是可以在右侧面板中找到SketchUP模型中视口更改场景，设置视口比例为1：1，勾选正交、选择矢量，最后选择视口选择炸开模型；

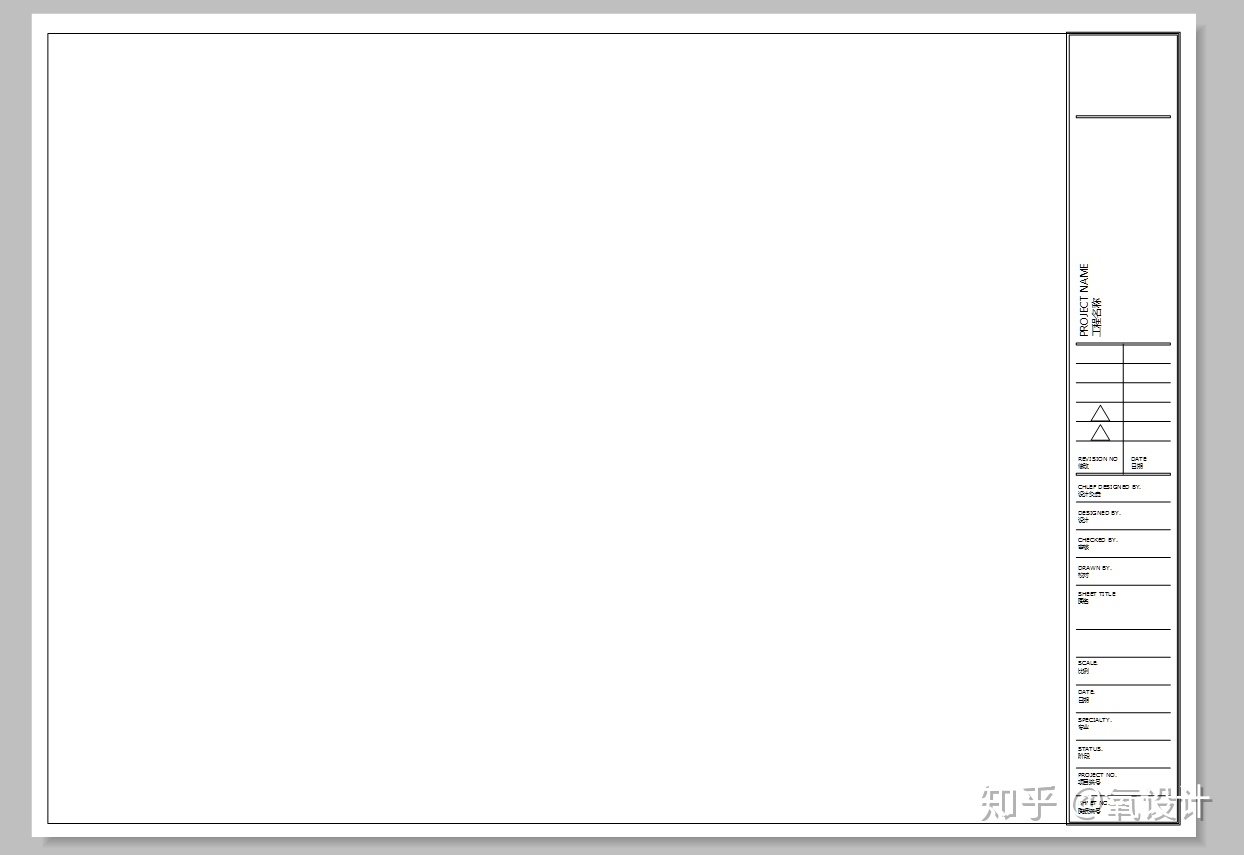

4、最后一步根据原有的CAD图框，将文字信息补充完整，点击文件——另存为模板，这样你在下次使用时便可以直接调取使用；

LayOut和Sketch UP还有很多联动用法，先做个图框开个头，后面的内容往后慢慢说；

---

在上一篇的文章中我们说了如何在LayOut中制作自己的图框（将CAD图框导入LayOut）；

今天我们说一下LayOut有何亮点，为什么SketchUP官方会将LayOut作为附带软件；

官方定义：LayOut 是SketchUp Pro 的一项附属功能。它包含一系列工具，可以帮助用户创建包含SketchUp 模型的设计演示。

我们可以通过它（LayOut）对SketchUP的模型进行排版布局、制作图纸；

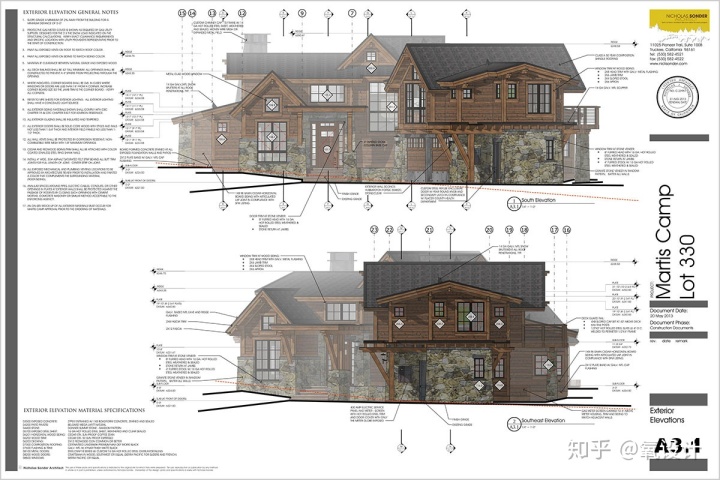

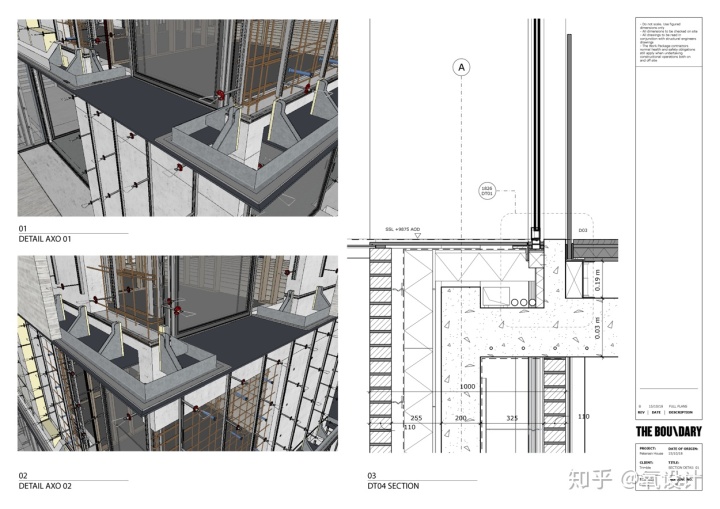

看下SU+LayOut的模式可以做出怎样的图纸

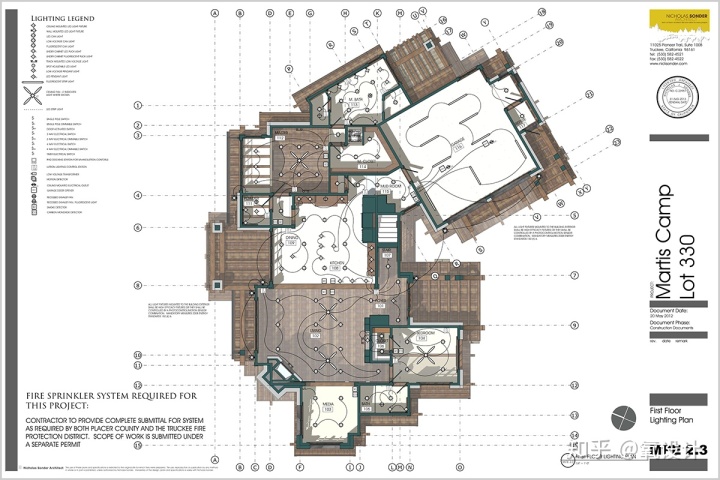

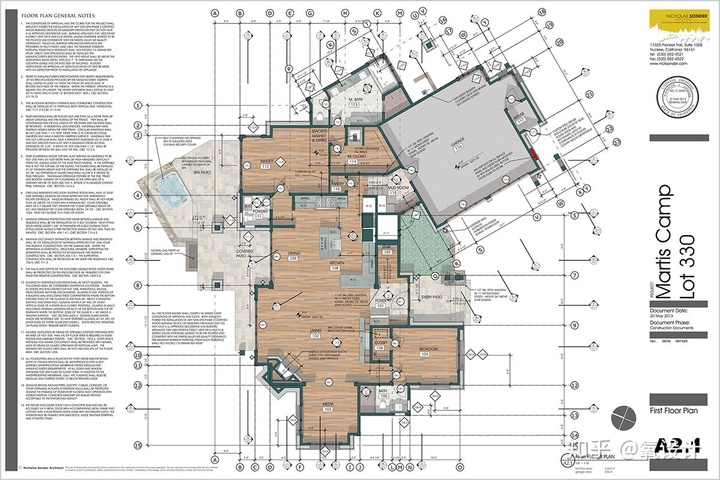

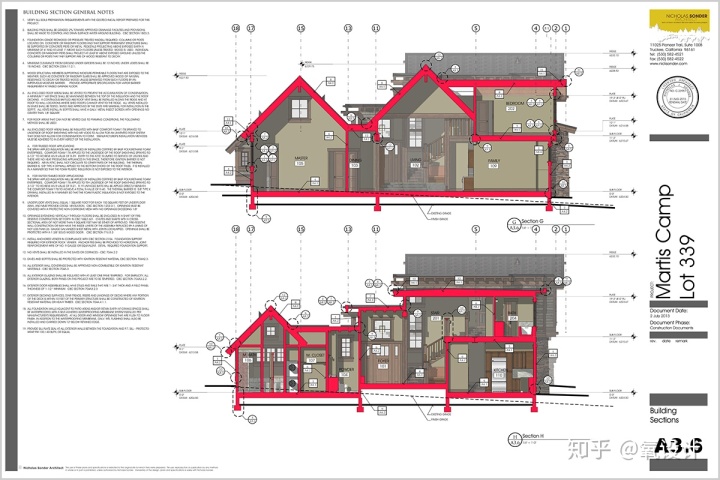

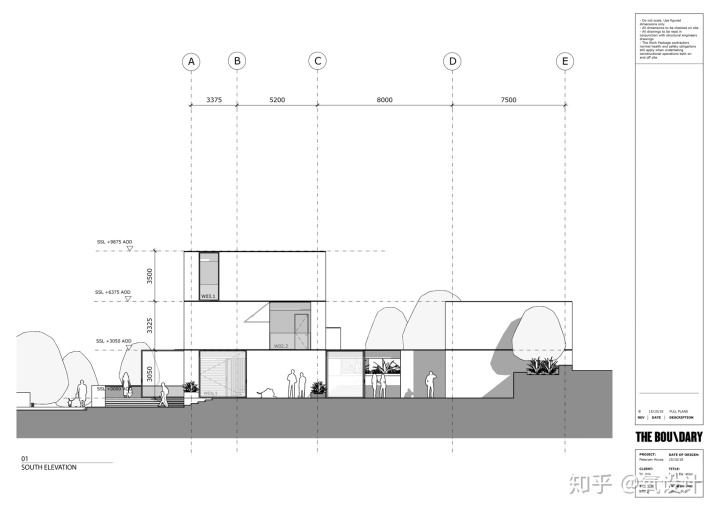

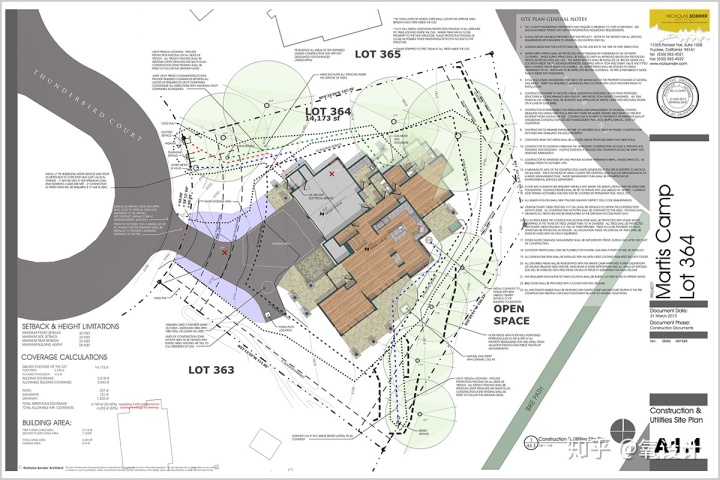

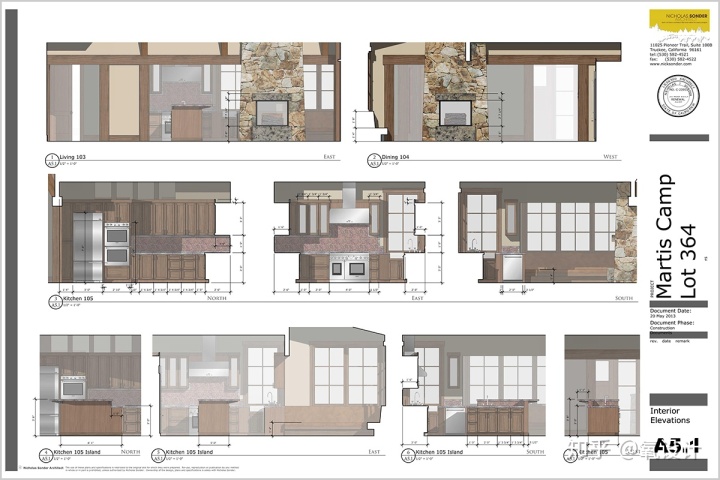

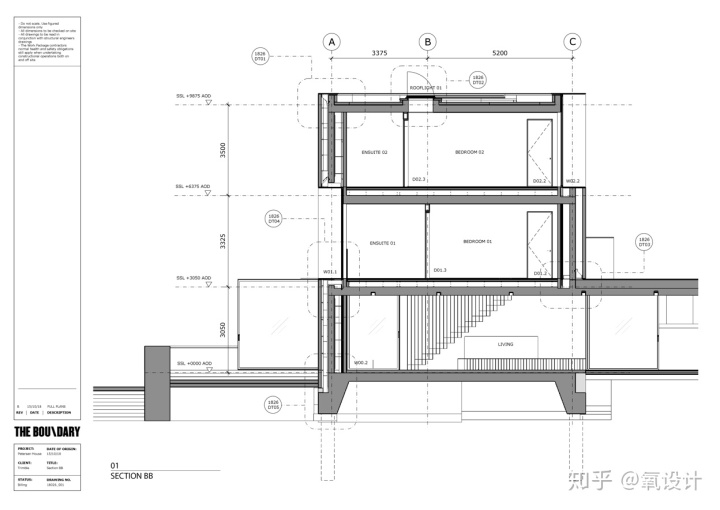

（以下图片来源：https://sketchupbook.com/）

SU+LayOut的工作模式在国外的一些项目上可以看到，国内则比较少看到这种工作模式，大都是3D效果图+CAD施工图的工作流程；

我觉得LayOut最强大的地方在于可以和SU关联，修改模型后可同步至LayOut；

还有一个就是剪贴簿！它相当于CAD中的图块，

我们会把常用的符号制作成图块，LayOut的剪贴簿也和这个差不多，只要我们做好保存后，下次需要时可以直接使用；

如何把SU模型发送至LayOut？

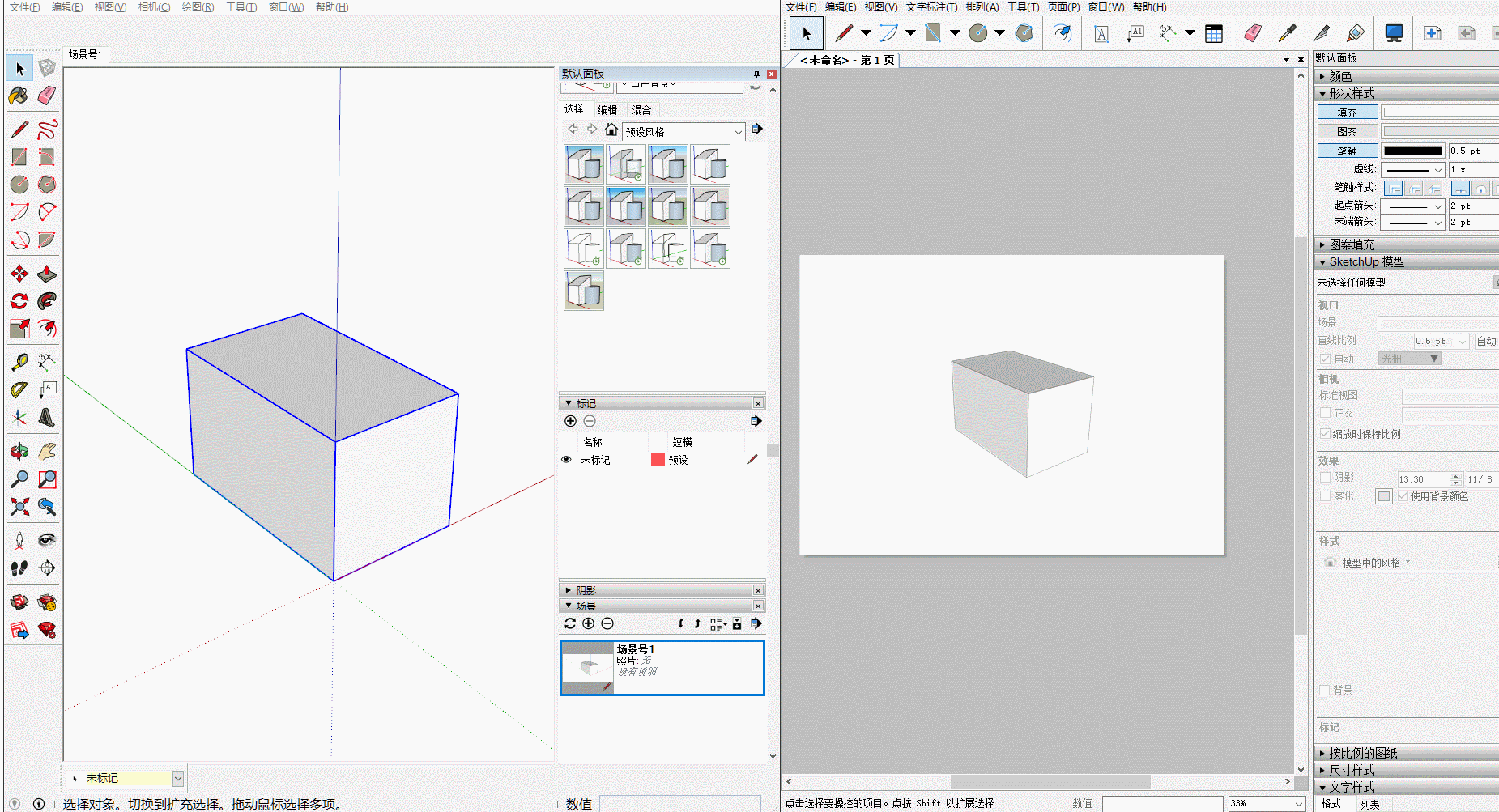

在SU中点击文件——发送至LayOut——选择模板；（SU文件需要先保存）

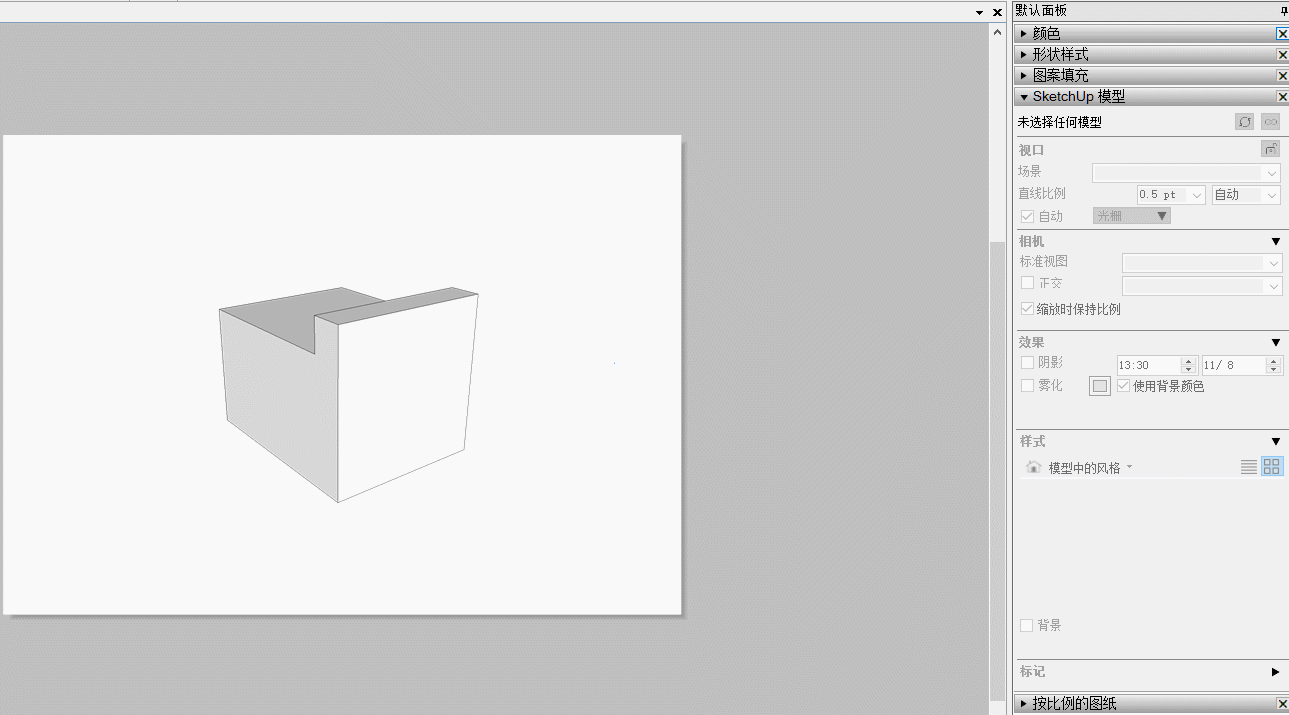

一时半会找不到素材，只能用这个正方体替代一下了；

当SketchUP模型更改时，如何同步更改LayOut？

先保存SketchUP模型，然后在LayOut中选择视口，点击鼠标右键选择更新模型参考；（SU文件需要先保存）

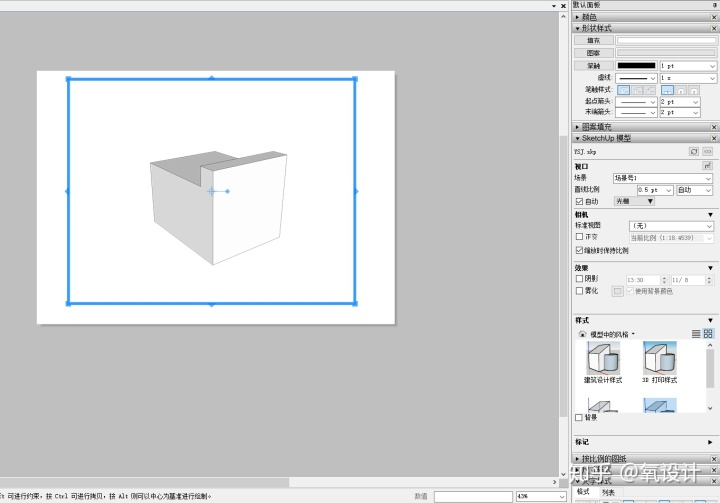

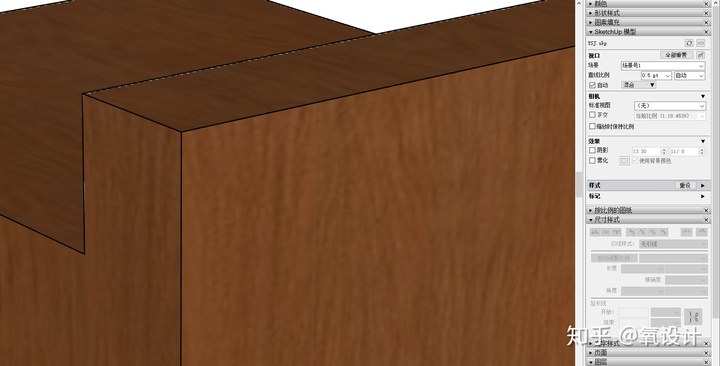

在右侧的面板中可以设置的参数挺多的，今天我们先看下SketchUP模型 中的参数；

SketchUP模型——视口——场景

这里的场景是SketchUP中所创建的场景，我们可以在这里选择让视口显示场景内容；

SketchUP模型——视口——光栅、矢量、混合

（为了更好的区分这几个模式，我在SketchUP中给模型添加了贴图）

光栅的显示模式物体边缘会有锯齿，有贴图纹理，在输出是选择较高的质量并不会影响效果；

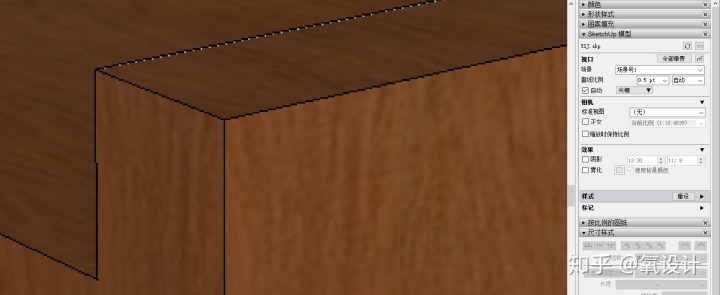

（光栅显示）

（光栅显示 放大后可以看到线条存在锯齿）

矢量的显示模式物体线条清晰无像素点（都写着矢量了哪来的像素点），但是不显示贴图的纹理，它会自动选择一个中间色彩值来代替原有的贴图；

（矢量显示 无纹理）

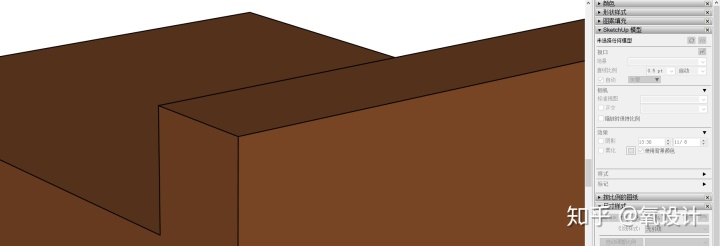

（矢量显示 放大后线条无锯齿 ）

混合模式 （看名字就大概它是矢量+光栅的模式） 既让线条为矢量显示，又让光栅图像保留；

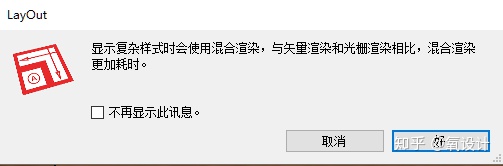

（烧机卡顿警告）

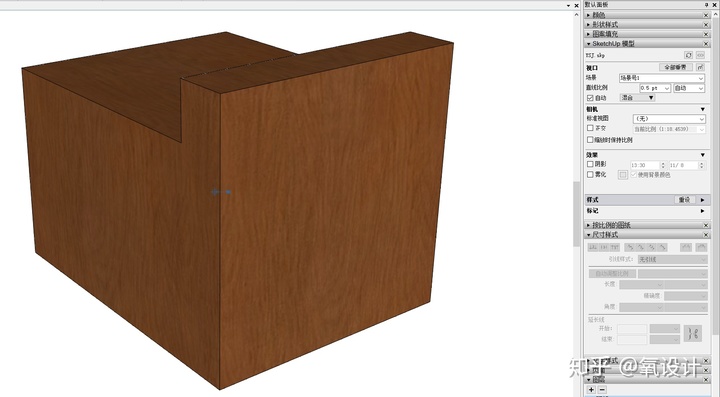

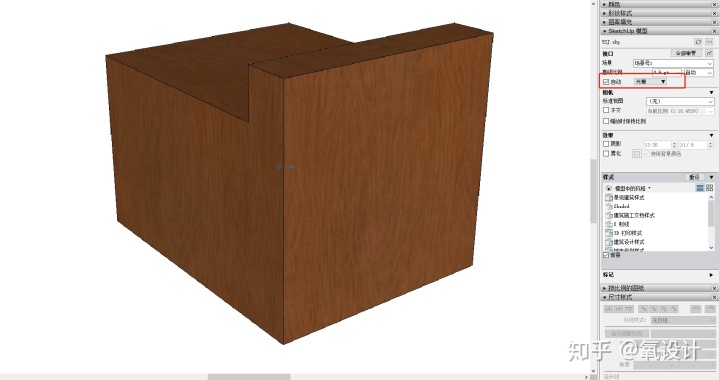

（混合显示 线条矢量 有纹理）

（混合显示）

SketchUP模型——相机

可在标准视图中设置左、右、前、后、顶、轴侧视图；

正交、设置比例；

勾选缩放时保持比例，拉动视口时则不会改变物体比例大小；

下面的阴影、雾化和样式和SketchUP是一样的；

SketchUP模型——样式——背景

（是否勾选 背景选项）

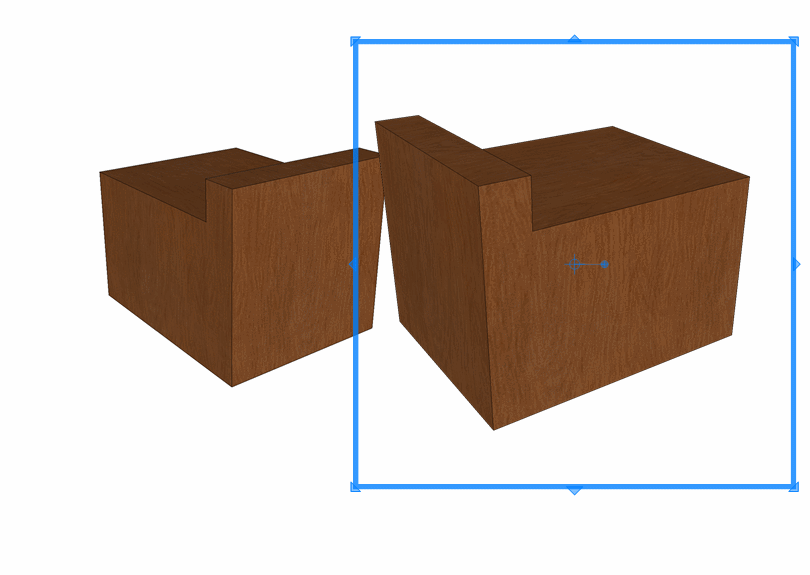

视口可以通过复制获得，复制方式和SketchUP一样，按住Ctrl移动即可，这样就可以得到了两个视口；

留下一个问题，小伙伴们知道如何创建圆形视口吗？（我把背景改成其他颜色，这样比较容易看出来）

剪贴簿

可以将剪贴簿内的内容直接拉出来使用，我们可以把常用的一些符号放置剪贴簿内；需要时直接拉出来使用方便快捷；

----------------------
