spice电路语言写的电路模型

后缀.cir文件不能在软件仿真中使用，需要转换。

PSPICE软件需要把.CIR文件转换为.lib，.olb库文件，才能在软件中仿真使用。

1、下载spice元件模型，cir后缀，放在一个文件夹

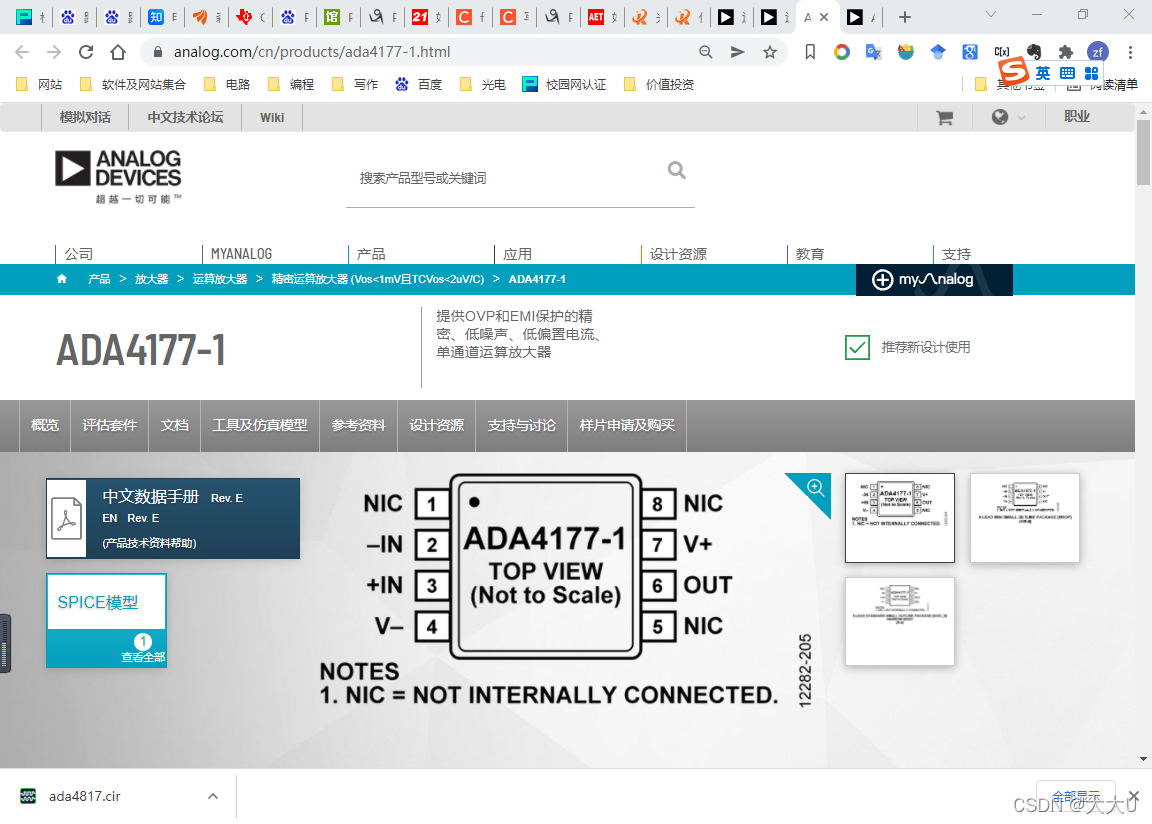

ADI公司，TI公司官网元件一般都有模型，比如

 下载下来，ADA4177.cir，放到你自己的库文件夹里面，后面还有其它文件需要放在一起，最好新建一个文件夹。

2、转换文件为olb文件，放在一个文件夹

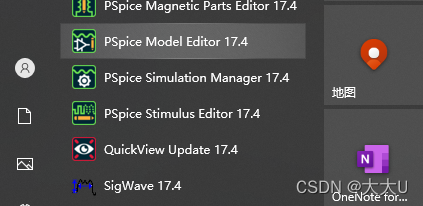

打开pspice model editor软件

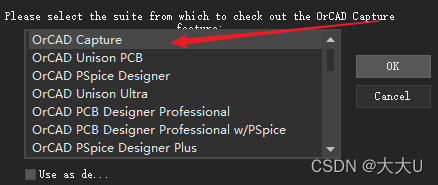

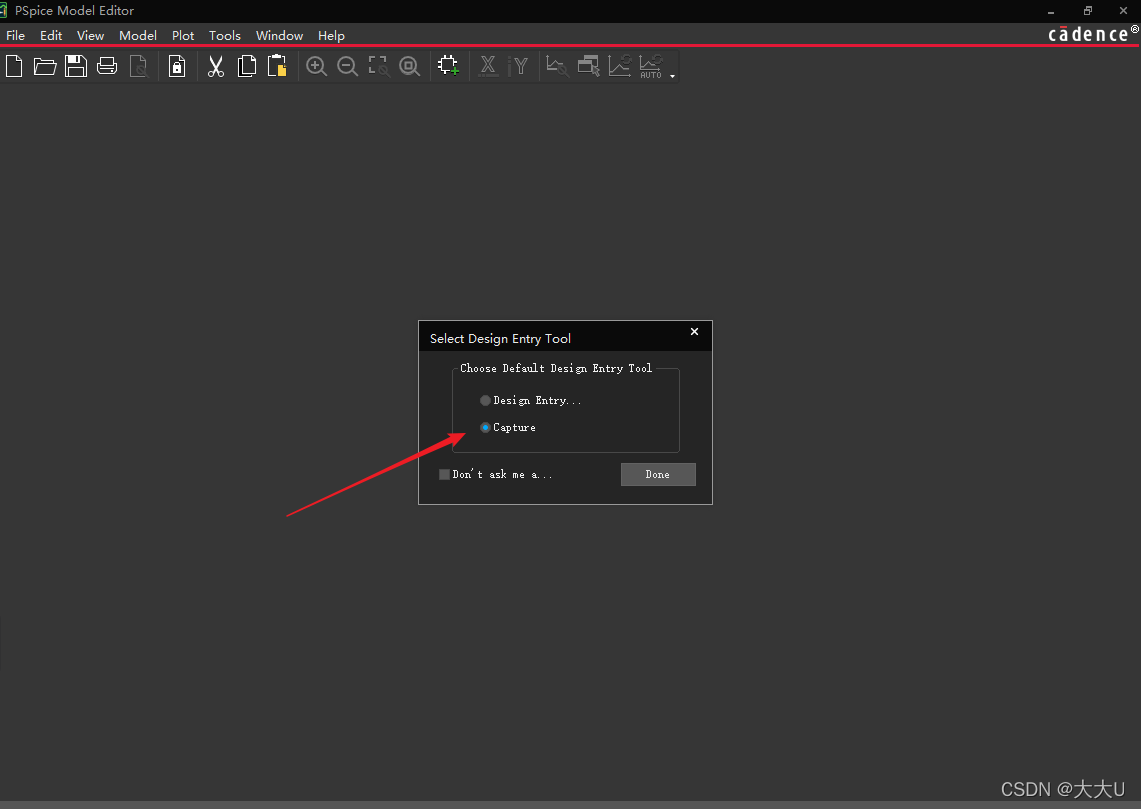

打开后一定选择capture,一定注意，然后done

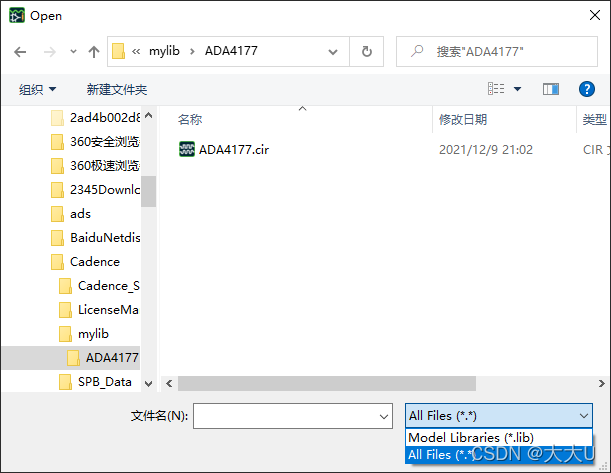

 打开cir文件，需要改打开的后缀

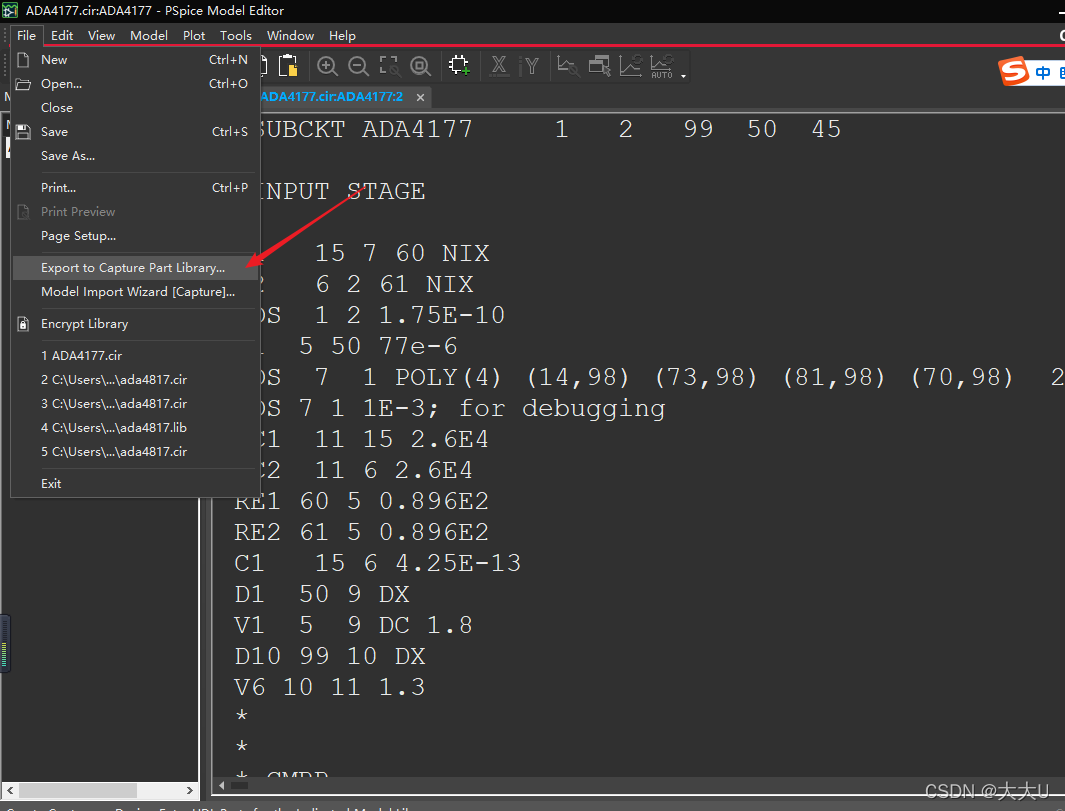

 选中，点击file-》export to capture part library，ok



 放在一个文件夹

3、转换文件为lib文件，放在一个文件夹

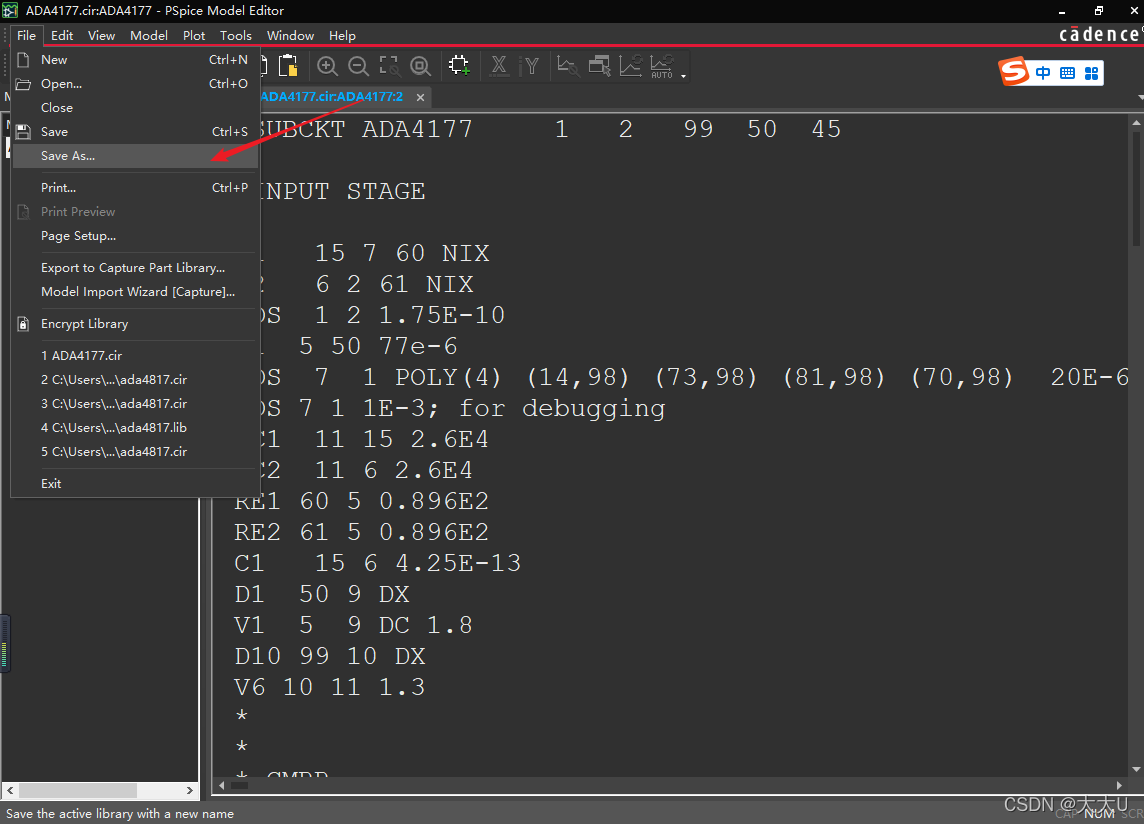

选中cir文件，另存为lib文件，放在一个文件夹

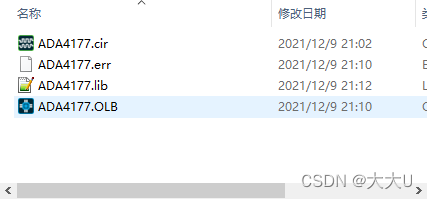

完成后的文件

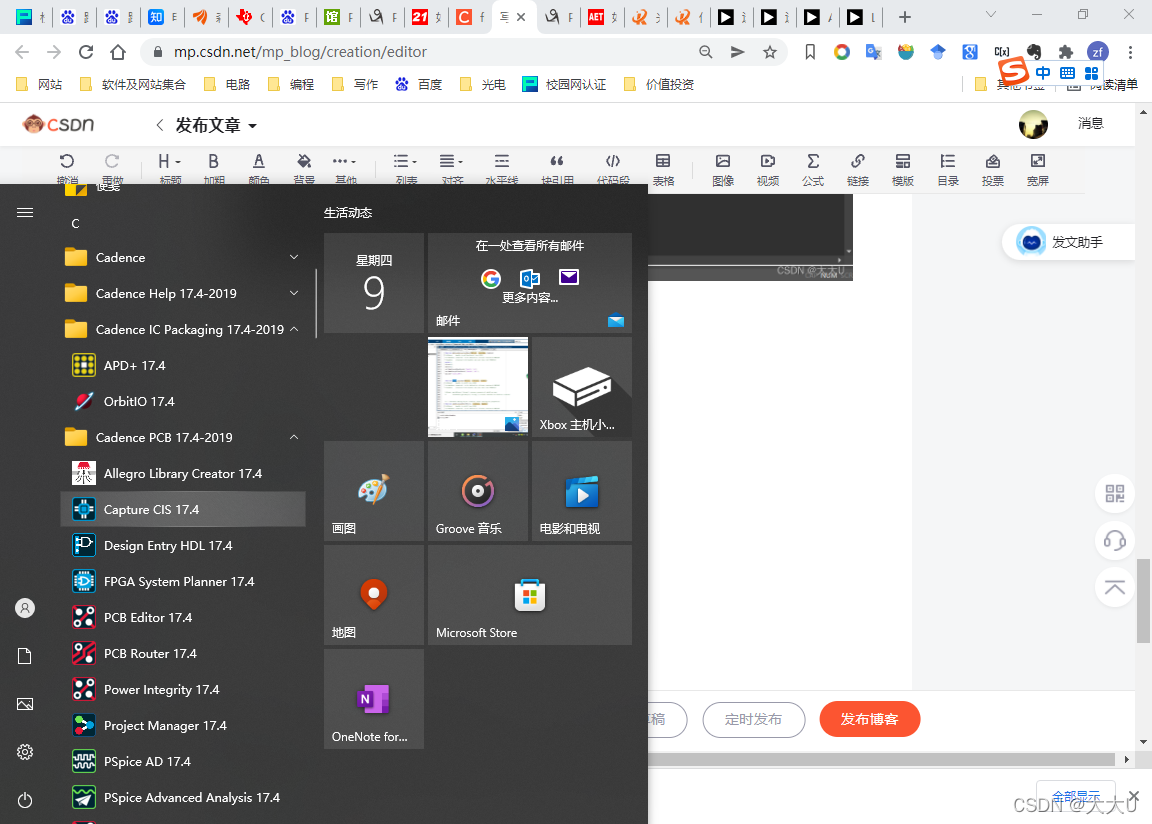

 打开capture软件安装使用看看

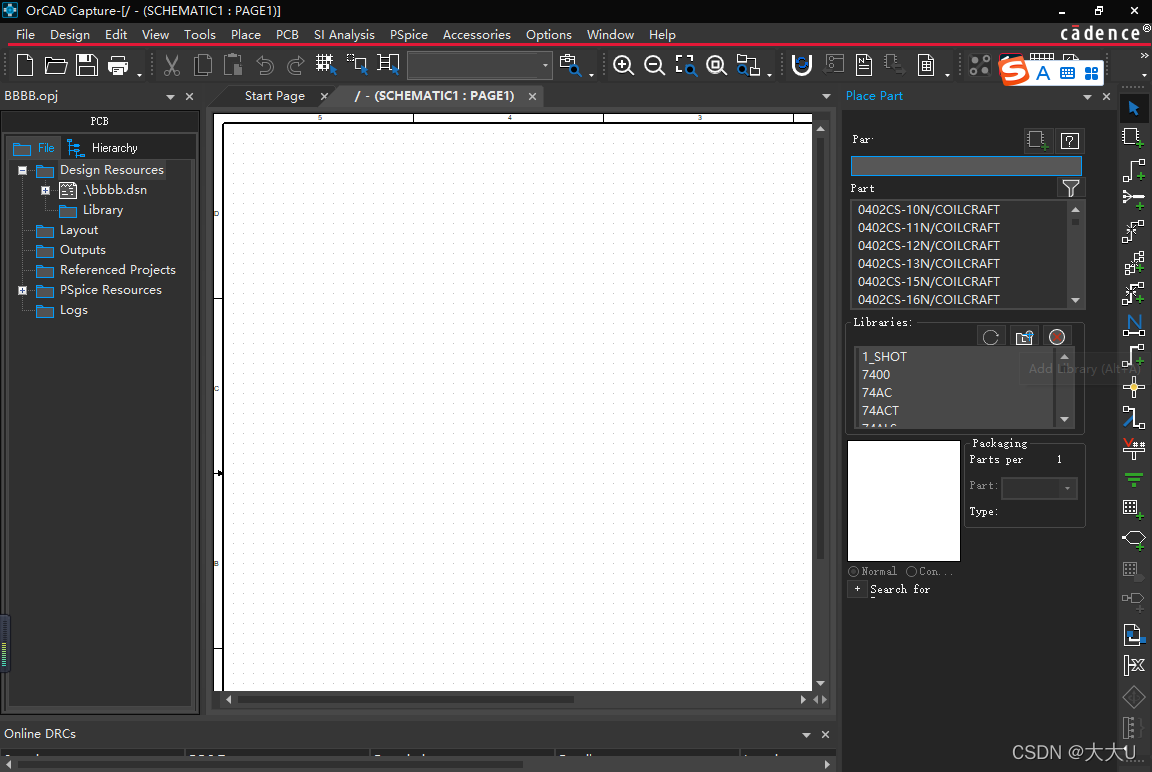

新建工程

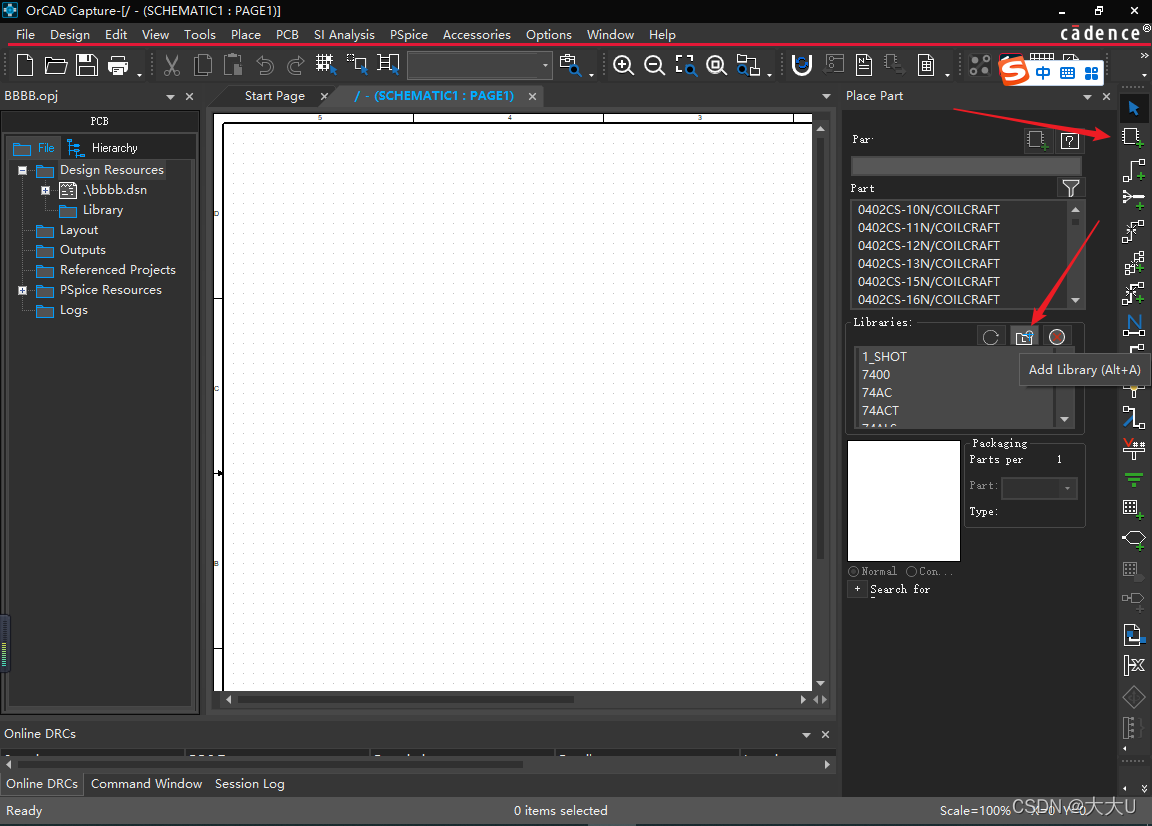

安装元件库

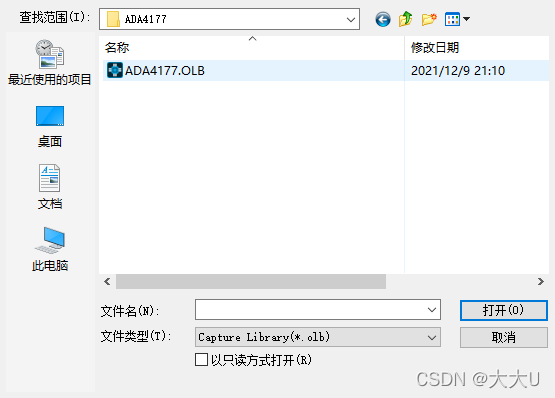

打开刚刚转换的模型
