07、ADS使用记录之匹配Q值-宽带与窄带

基于ADS2021

参考的书籍是卢益锋老师的ADS射频电路设计与仿真学习笔记

前置教程：
01、ADS使用记录之新建工程
02、ADS使用记录之导入各类仿真模型导入
03、ADS使用记录之DC仿真控制器的使用
04、ADS使用记录之S仿真控制器的使用&椭圆低通滤波器设计
05、ADS使用记录之集总参数匹配
06、ADS使用记录之分布式参数匹配

1、Q值

在最初的最初学习电路分析时，我们就接触了品质因数Q，品质因数Q在各个系统中都有定义，在电路系统中，系统Q值与带宽有较大关系。
当系统Q值大时，则电路其具有较好的频率选择特性，较窄的通带。
当系统Q值小时，则电路其具有较差的频率选择特性，较宽的通带。
因此在匹配时选择不同Q值的匹配方式，可以达到窄带匹配和宽带匹配的效果。
在ADS的Smith Chart工具中，可以直观的观察到等Q值圆图，下面展示Q=10的圆图和Q=1的圆图：

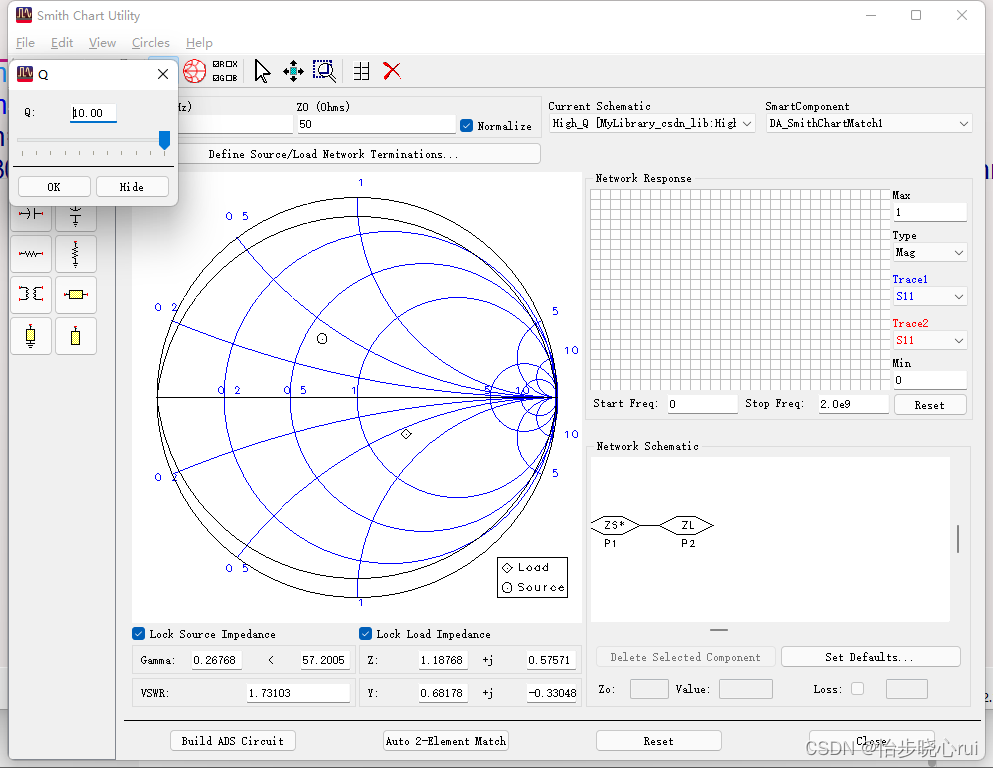

首先Q=10圆图：

其次是Q=1圆图：

可以看到中间椭圆形张的越大，说明Q值就越高。

2、Q=1圆图匹配示例

按照教程4里面的案例进行匹配： 04、ADS使用记录之S仿真控制器的使用&椭圆低通滤波器设计

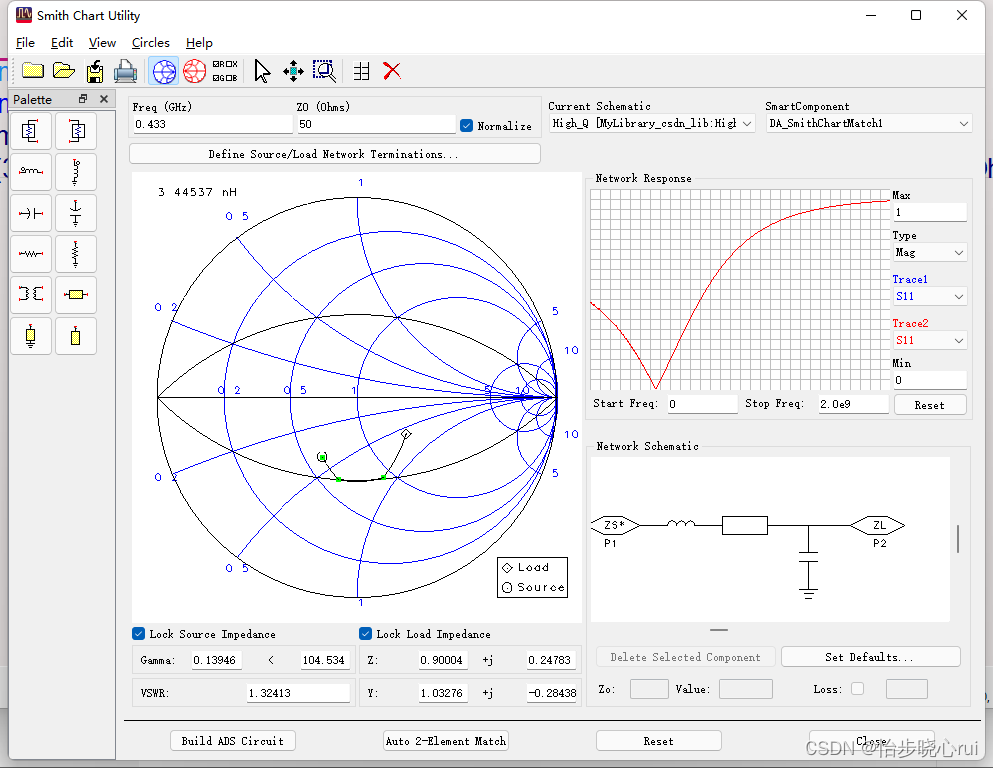

首先进行Q=1的匹配，主要注意匹配时的线路不能超过整个等Q圆（但要尽量贴近）：

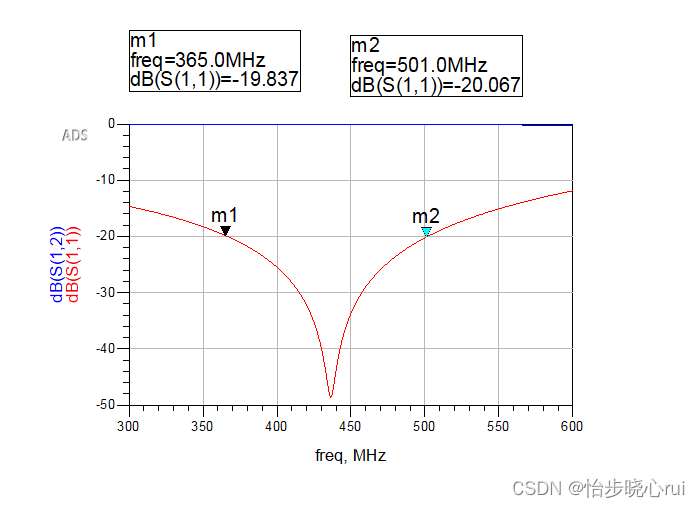

点击生成电路，进行仿真查看S11和S21，可以看到此时S11的-20DB带宽为140MHZ。

2、Q=10圆图匹配示例

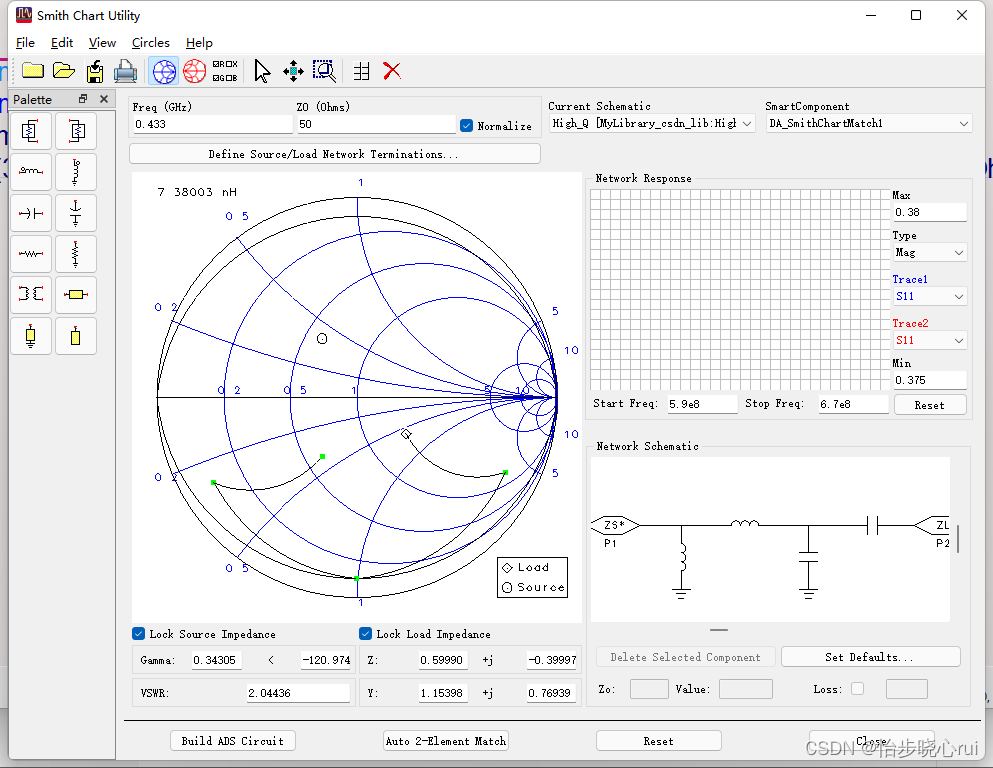

在原来的圆图工具中进行修改，改为Q=10匹配，主要注意匹配时的线路不能超过整个等Q圆（但要尽量贴近）：

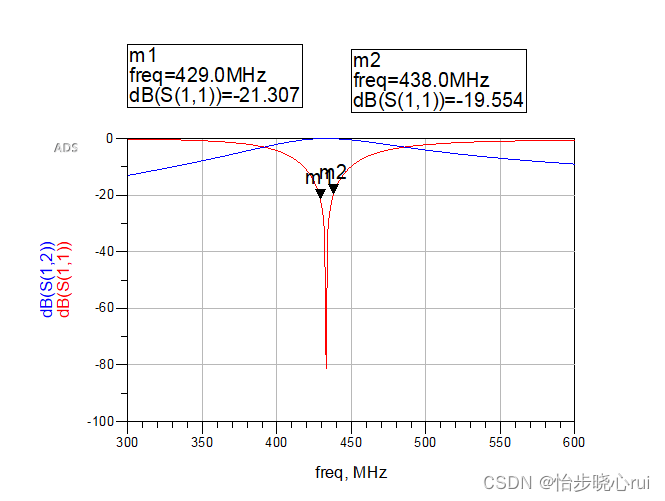

进行仿真观察，发现系统的选频特性非常好，S11的-20DB带宽只有9MHZ：

由此可以通过选择不同的系统Q值来调整匹配电路的带宽。
