提示：Linux驱动-SPI-MCP2515外设模块写CNF1-CNF2-CNF3-RXB0CTRL寄存器值

---

一、参考资料

RK3568驱动指南｜第十六篇 SPI-第190章 配置模式下寄存器的配置

Linux驱动-SPI-读寄存器函数

一、为什么要了解这个知识点

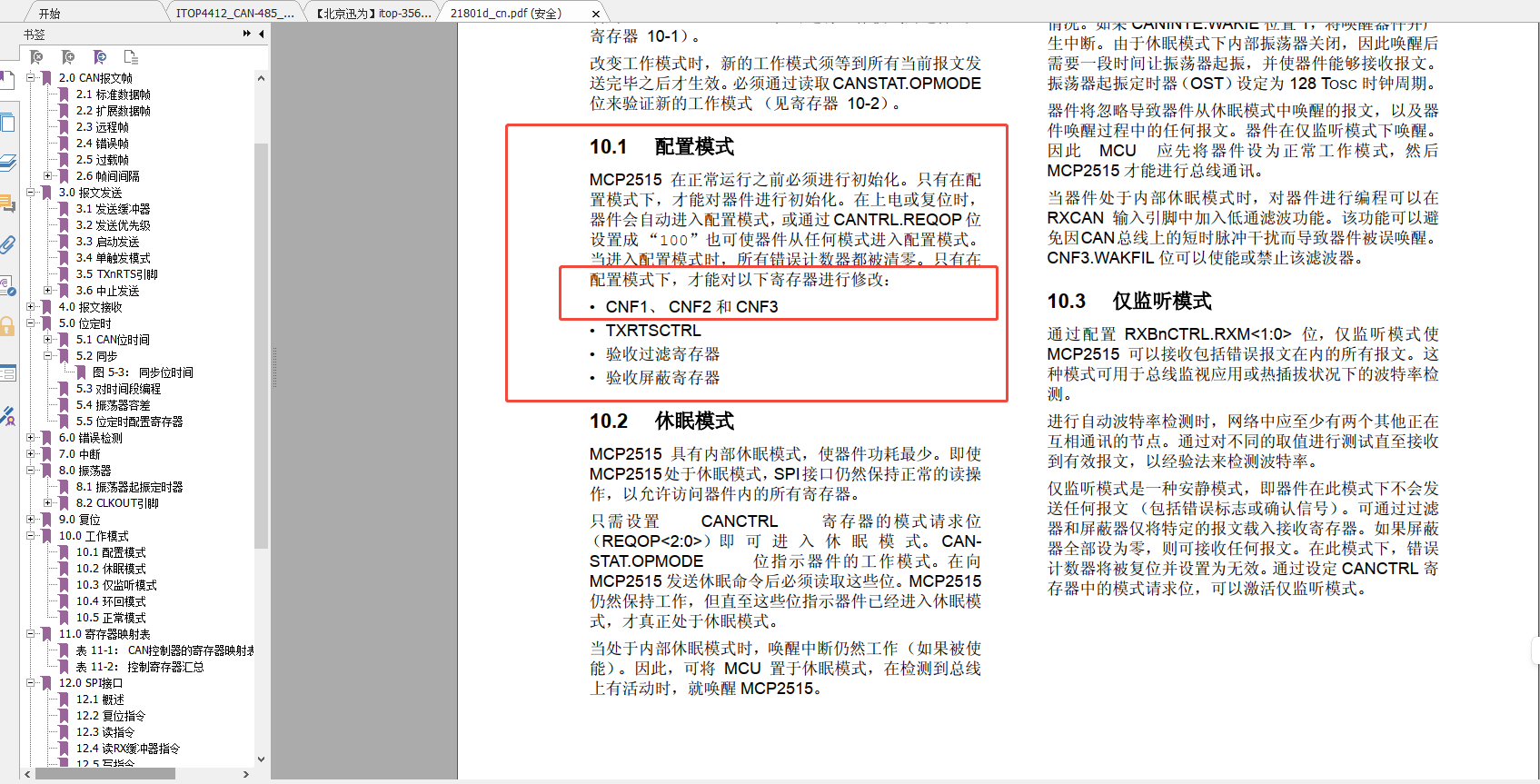

看数据手册： 配置模式下可以修改CNF1、CNF2、CNF3，其实就是这三个参数决定了 CAN的波特率。 所以在配置后 第一步就直接配置波特率，MCP2515 外设CAN相关的波特率不是直接在设备树中直接配置的，设备树中那个配置是配置SPI 的波特率，而对于CAN的模块IC的波特率需要在代码中进行配置，只有配置了才能通过SPI API 来控制CAN，才能有数据收发。

二、基本概念-知识点必备

以下知识点 基础中的基础，务必掌握，不然无法理解看懂数据手册，更无法理解一些算法计算原理。

1、波特率-比特率

• 波特率（Baud Rate）：符号速率。指单位时间内传输的符号（Symbol）个数，单位是 Baud（波特）。
• 比特率（Bit Rate）：数据传输速率。指单位时间内传输的比特（Bit）个数，单位是 bps（比特每秒）

最关键的关系式：比特率 = 波特率 × 每个符号携带的比特数

• 如果采用二进制（0和1）调制，一个符号就是1个bit，此时 波特率 = 比特率（日常大家默认的就是这个）。
• 如果采用复杂调制（如CAN FD、以太网PAM5），一个符号可能代表2个bit（QPSK）或更多，此时波特率就小于比特率。

2、晶振-时钟

定义

• 晶振本质：晶振利用石英晶体的压电效应（给电压会变形，变形会产生电压），当外界电信号频率与晶体的固有机械振动频率一致时，它会剧烈谐振，输出一个频率极其纯净的正弦波。
• 时钟本质：晶振产生物理振荡，经过芯片内部电路整形后，输出给外设（如CAN控制器、串口）的稳定方波信号，才叫“时钟”（Clock）。

晶振-时钟区别

从信号形态来看：

对比项	晶振（Crystal）	时钟（Clock Signal）
物理实体	一块石英晶体片（无源晶振）或一个带电路的模块（有源晶振）	芯片引脚（如 OSC_IN）或特定GPIO（如 CLKOUT）上的电压波形
输出信号形状	正弦波（平滑的波浪形）	方波（陡峭的0/1跳变沿）
能否直接给数字电路用	不能。数字电路（MCU、CAN控制器）只认0和1，不认正弦波。	能。方波的上升沿触发计数器开始工作。
角色比喻	心脏的起搏点（产生原始搏动）	脉搏（传递到全身各器官的实际跳动节拍）

晶振： 硬件元器件，通电之后产生固定频率的机械振动，转化为电信号。
时钟：是规则的电脉冲信号，芯片内部所有逻辑（CPU、外设、CAN、SPI）靠这个脉冲做工作节拍。

晶振-时钟联系

首先基于晶振和时钟的区别，然后再看联系：

• 晶振是时钟的信号源；时钟是晶振经过芯片内部电路整形处理之后得到的节拍。
• 晶振（物理振动） → 芯片内部振荡电路 → 基准时钟(Fosc)

拿到基准时钟后，再做分频 / 倍频，生成各路外设子时钟
分频：把时钟速度降低（MCP2515 就是干这个）
MCP2515：基准时钟Fosc=8MHz，经过 BRP 预分频，产生 CAN 最小时间单位 TQ。
(TQ=\frac{2\times(BRP+1)}{F_{osc}})
倍频：把时钟速度升高（RK3568 这类主控 PLL 锁相环）
外部 24M 晶振，经过 PLL 倍频，生成 1.5GHz CPU 时钟。

✔ 晶振是源头；软件只能对源头时钟做分频 / 倍频，软件修改不了晶振本身物理频率。

拿到基准时钟后，再做分频 / 倍频，生成各路外设子时钟

所以，我们看到各个外设基于晶振参数进行时钟换算，不同协议下的外设时钟算法又不一样。

• 晶振：老式钟表里面的摆锤，固定来回摆动（物理实物）
• 基准时钟：摆锤带动齿轮，输出规整 “滴答、滴答” 脉冲
• 分频：齿轮组，把快滴答转成慢滴答，供给不同功能使用

3、Can 位时间

定义： 位时间（Bit Time） 是指一个二进制位在总线上传输所需的时间， 它又由 4 段组成， 每段
由称为 Time Quantum（Tq， 时间单位） 的最小时间单位构成。

结合波特率-比特率定义：

• 波特率（Baud Rate）：符号速率。指单位时间内传输的符号（Symbol）个数，单位是 Baud（波特）。
• 比特率（Bit Rate）：数据传输速率。指单位时间内传输的比特（Bit）个数，单位是 bps（比特每秒）

所以，位时间就是比特率、波特率的倒数吧。

这里涉及到一个概念TQ，位时间分为4段，每段的单位时间是TQ。

4、Can中的TQ

Time Quantum（Tq， 时间单位） 的最小时间单位构成

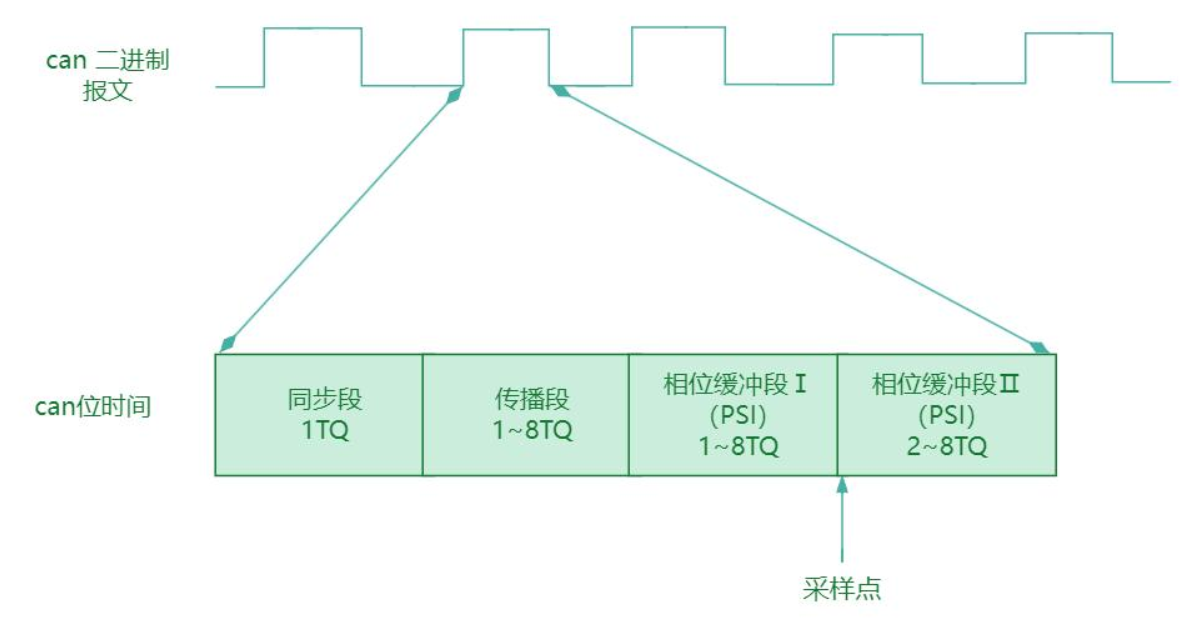

位时间的 4 个段：

（1） 同步段（Synchronization Segment， Sync_Seg）

• 用于同步接收器的时钟到传输器的时钟。
• 持续 1 个 Tq。
  （2） 传播时间段（Propagation Time Segment， Prop_Seg）
• 用于补偿信号在总线上传输的时间延迟。
• 可配置为 1 到 8 个 Tq。
  （3） 相位缓冲段 1（Phase Buffer Segment 1， Phase_Seg1）
• 用于补偿相位错误和支持重同步跳转。
• 可配置为 1 到 8 个 Tq。
  （4） 相位缓冲段 2（Phase Buffer Segment 2， Phase_Seg2）
• 用于补偿相位错误和支持重同步跳转。
• 可配置为 1 到 8 个 Tq。

5、Can中的BRP

我们在如上分析 晶振-时钟联系 的时候， 拿到了晶振参数后根据不同协议算不同协议下 外设的时钟计量方案。 这个BRP 就是CAN 外设中一个跟位时间计算相关的一个概念参数。

这里简单理解：BRP 为 cnf1寄存器设置的预分频系数， 可以任意设置， 确保最后的 TQ 为整数即可， 这里设置为 0x01。

协助理解：如上不是分析了晶振-时钟联系吗，晶振是震荡器 物理正玄波，通过电路转换才会转化为数字电路可用的时钟，时钟和波特率之间是有计算公式的，总体来说 波特率 = 时钟频率 / (分频系数A × 分频系数B) ， 这个BRP 就是分配系数。

6、计算TQ

TQ 如上已经分析了概念，就是单位时间，最小单位构成。 它直接就是波特率的倒数。 所有拿到了TQ，可以得到波特率的。反向一样有了波特率 可以得到TQ的，这里面跟4段组成也有关联关系的。

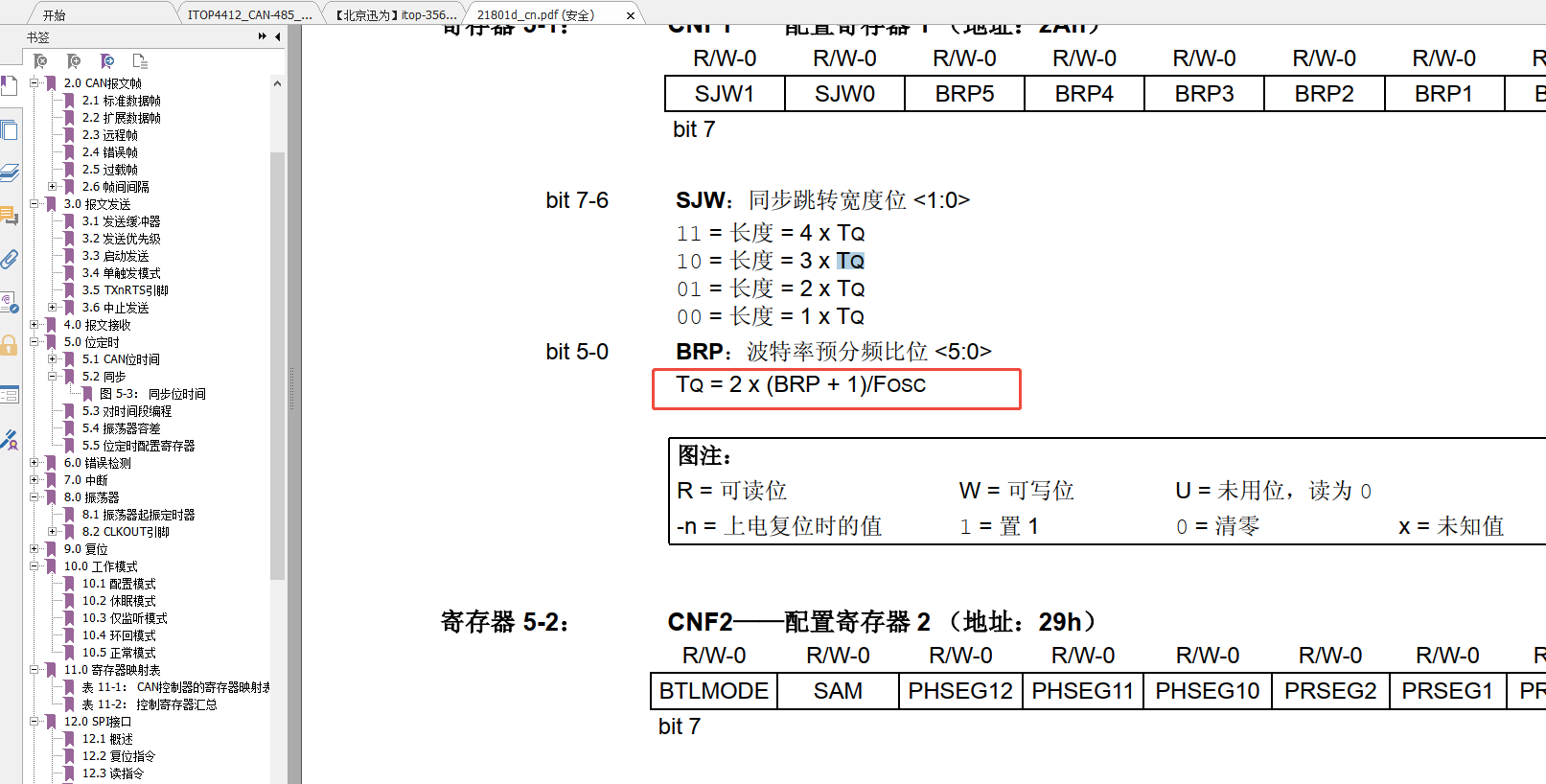

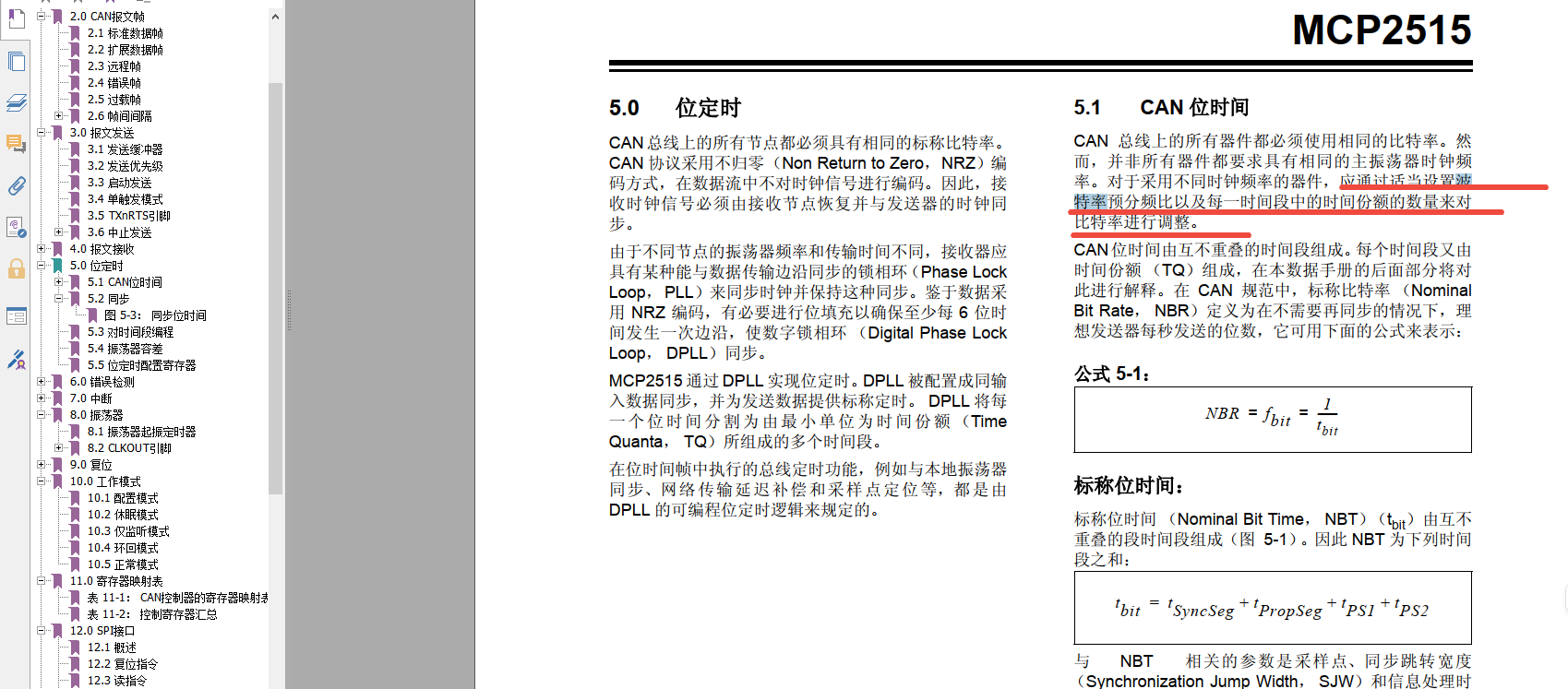

看数据手册：

这里又有一个概念FOSC ,它就是晶振频率呀，如8Hz、10Hz 、20Hz 等。

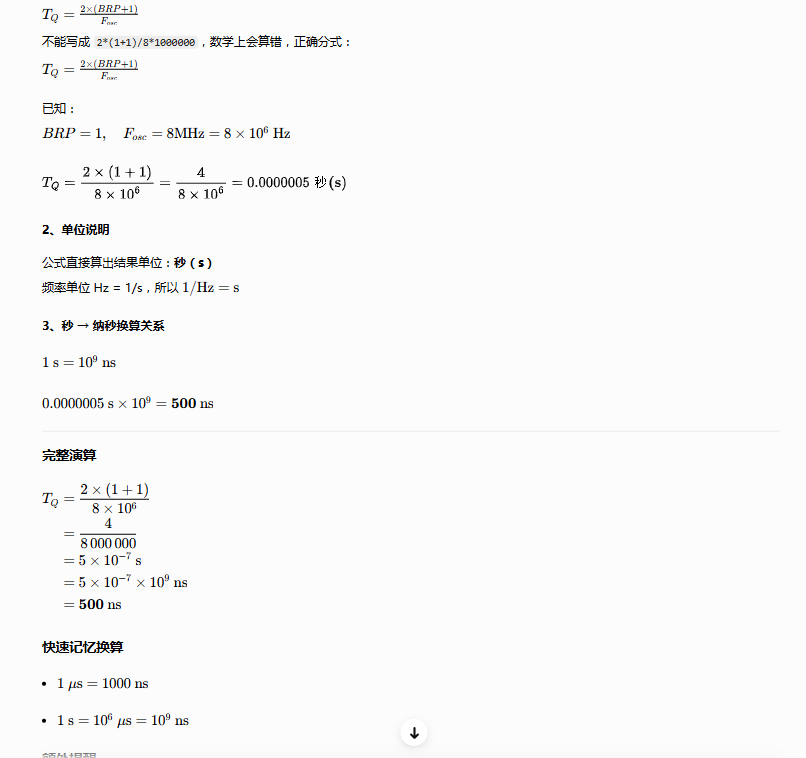

假使BRP=1 即ox01;外设晶振 8MHz ,那么TQ 怎么算。

这样：TQ=2*(1+1)/8*1000000 所以1TQ 值为500ns,可以确定最小单位 TQ 的值为 500ns

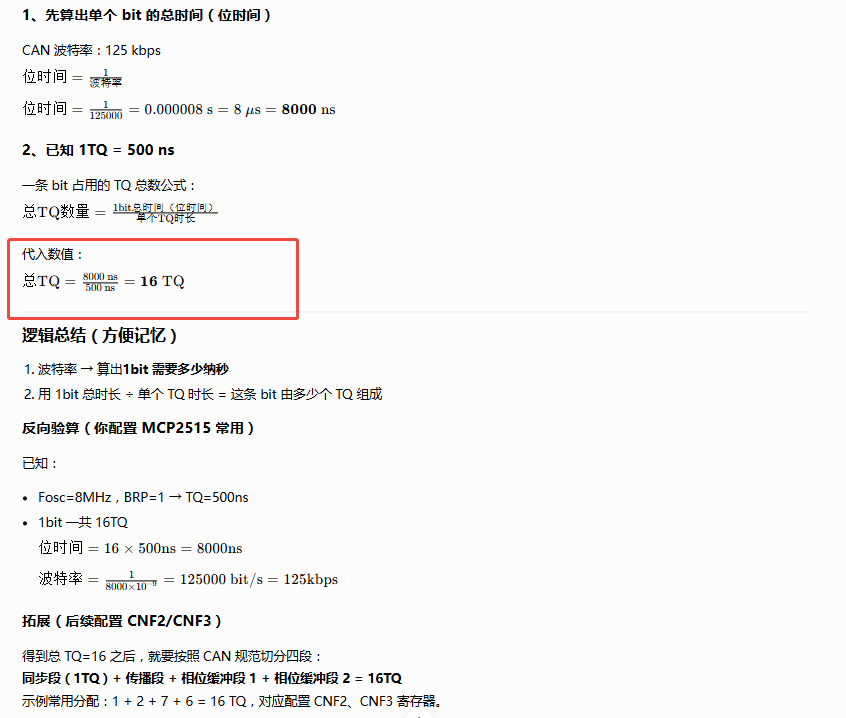

7、通过TQ和要想设置的波特率 反算 CAN 位时间-进而得到总共多少个TQ

也就是说 假若 CAN的波特率是125Kbps，那么通过晶振算出来的TQ，进而得到 时间位下有多少个TQ， 16 哥TQ。

8、相位时间段-计算每段组成-每段多少个TQ

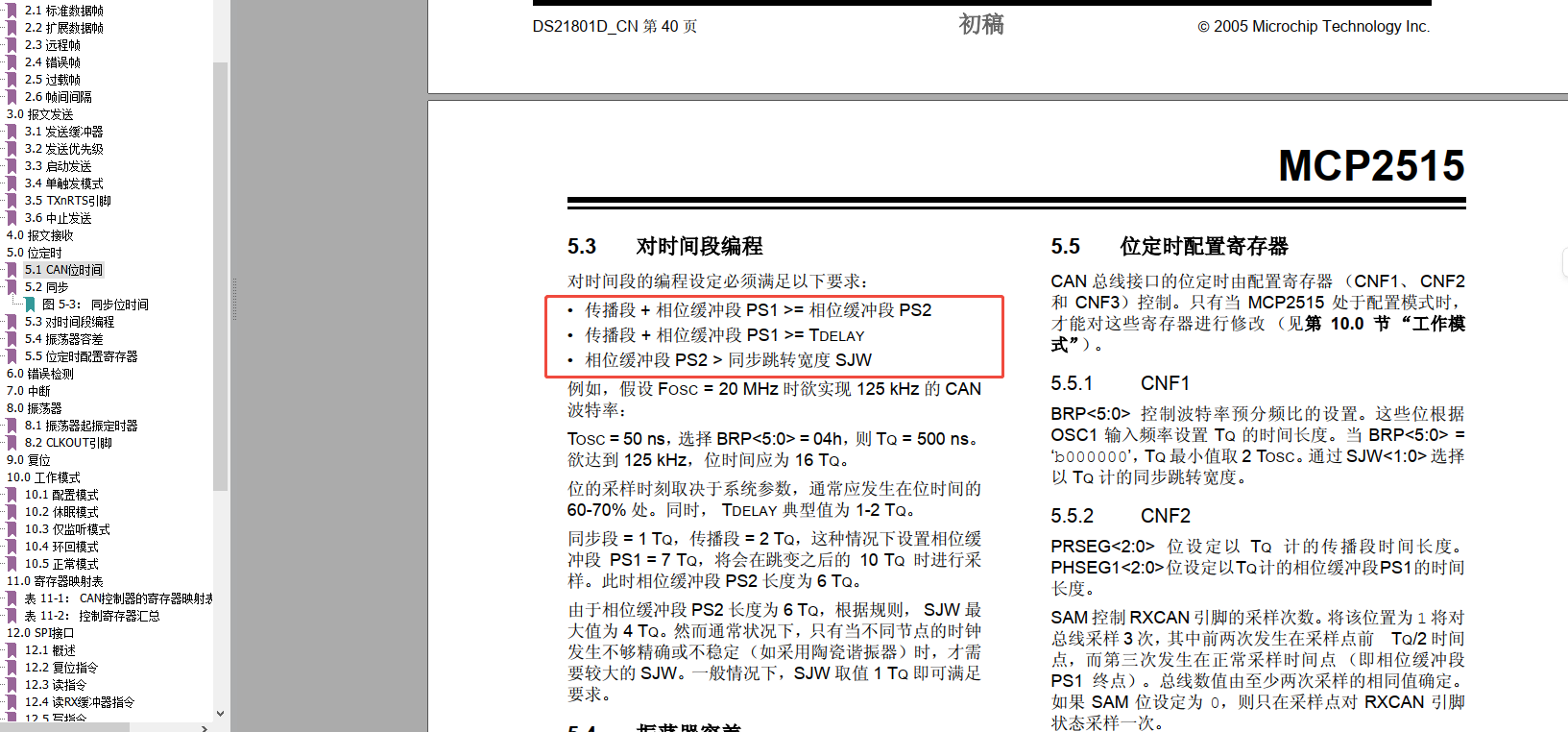

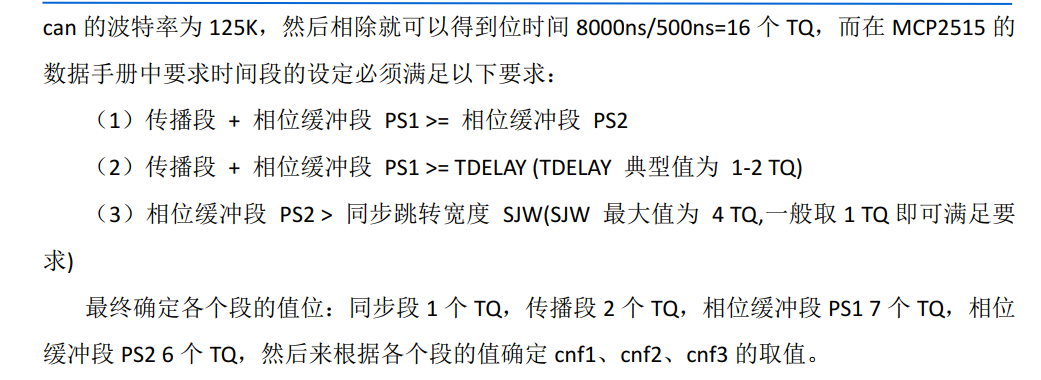

看数据手册：

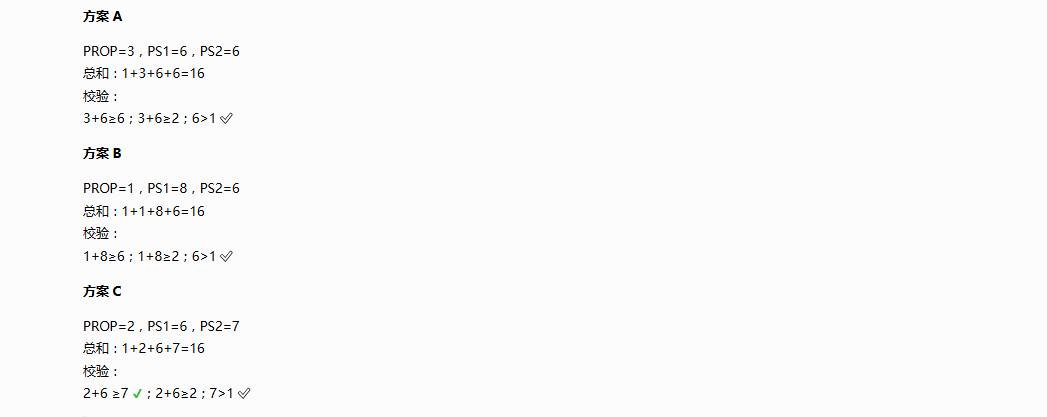

最终确定各个段的值位： 同步段 1 个 TQ， 传播段 2 个 TQ， 相位缓冲段 PS1 7 个 TQ， 相位缓冲段 PS2 6 个 TQ 但其实有几种不同的组合如下：

二、分析寄存器CNF1、CNF2、CNF3 的值

我们为什么要知道CNF1、CNF2、CNF3 寄存器的值，那是因为 最终这三个参数是来影响CAN的波特率。

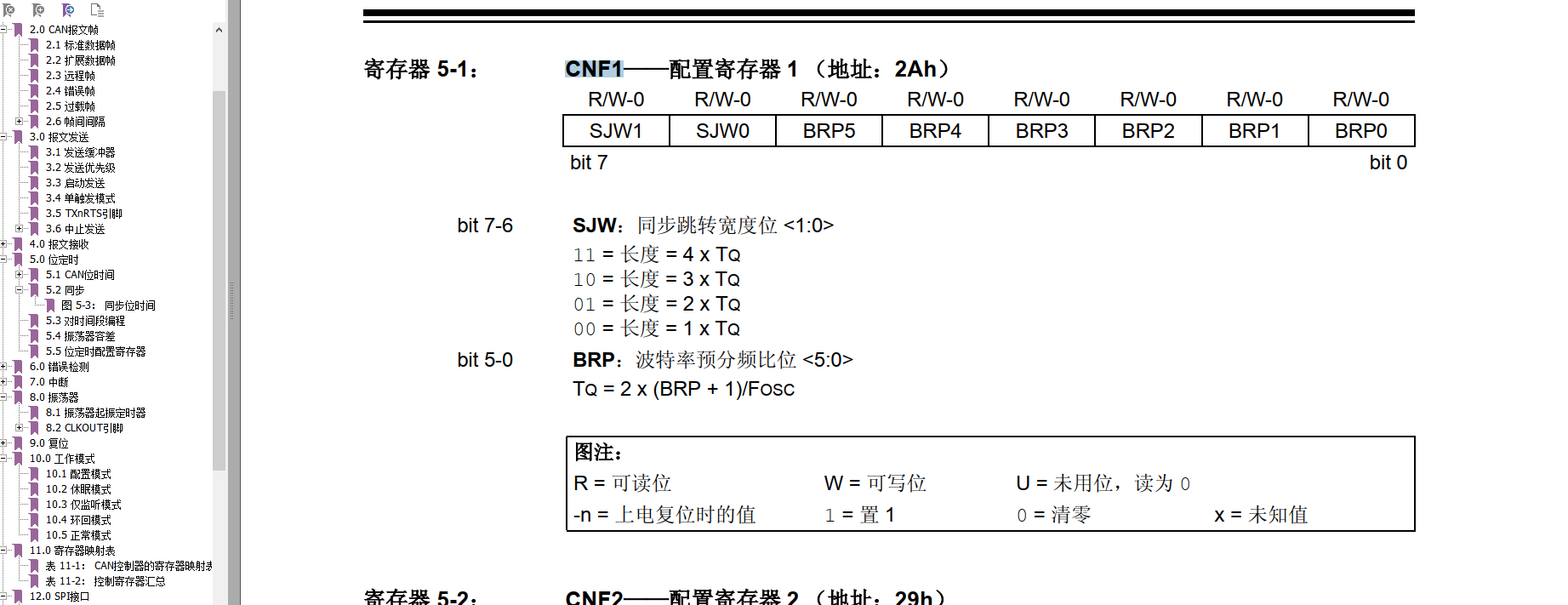

CNF1 寄存器值 分析

计算CNF1 寄存器值

两个比较核心的点：

• bit5-0 取决于BRP， BRP 我们选择的多少：1 ， 就是ox01
• bit7-6 SJW ,有四种选择，我们选择 SJW=1TQ 模式吧。
  综合 来说，最终的二进制位bit7-0 : 00000001 就是 ox01 ,所以寄存器值 是ox01

回顾 CNF1 结构

bit7 bit6：SJW1、SJW0（同步跳转宽度）
bit5~bit0：BRP 预分频

现在配置：
SJW = 1TQ → bit7bit6 = 00
BRP = 1 → bit5~bit0 = 000001
二进制：00 000001 → 0x01

如果修改 SJW，只要 BRP 不变，只有高 2 位变化，低 6 位不变。
举例：

• SJW=2TQ → bit7bit6 = 01 → 二进制01000001 → CNF1 = 0x41
• SJW=3TQ → bit7bit6 = 10 → 二进制10000001 → CNF1 = 0x81
• SJW=4TQ → bit7bit6 = 11 → 二进制11000001 → CNF1 = 0xC1

工程实操建议（MCP2515 通用经验）

虽然 SJW=2/3/4 在数学上合法，但绝大多数开源例程、教程统一使用 SJW=1TQ
原因：

1. 满足常规场景晶振误差；
2. 兼容性最好，和市面上绝大多数 CAN 节点匹配；
3. 避免边界时序异常。

CNF2 寄存器值分析

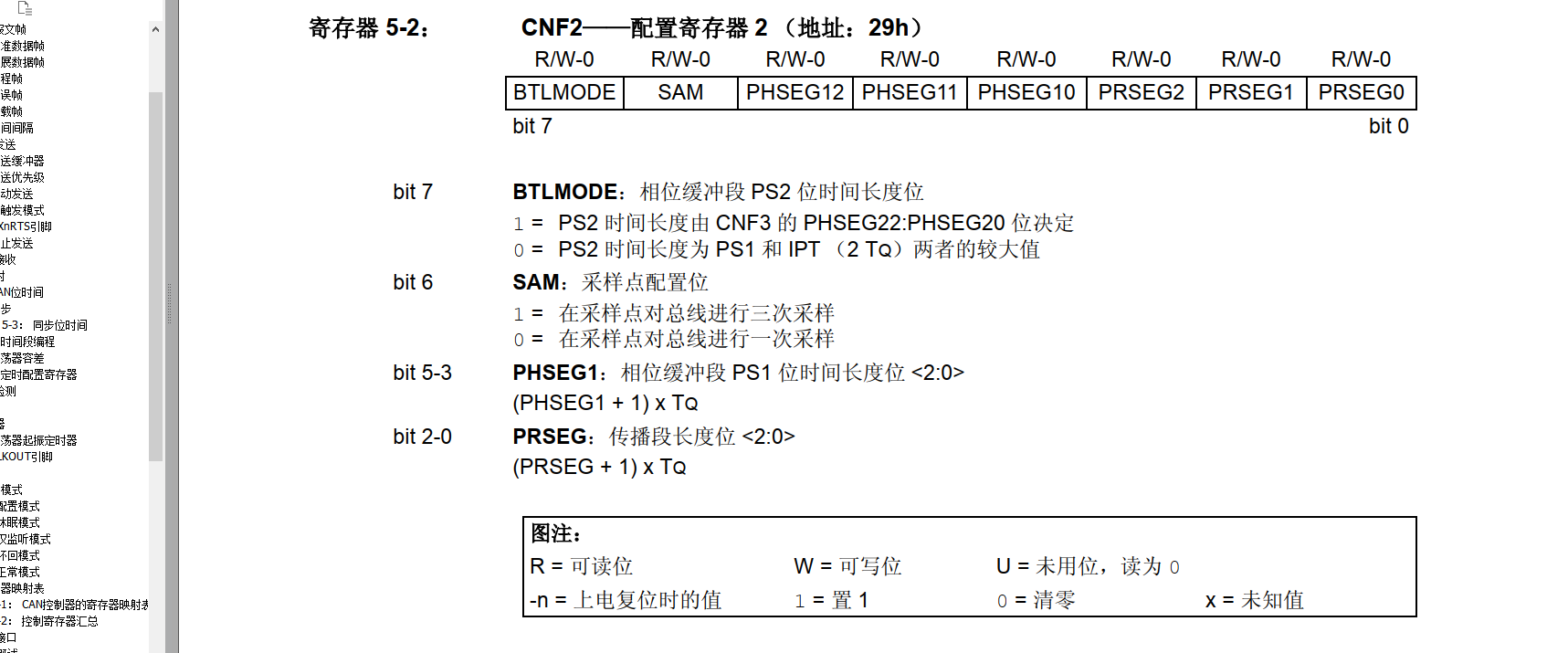

CNF2 寄存器计算

• bit7 为相位缓冲 PS2 段的时间长度位， 这里设置为 1， 由 CNF3 寄存器决定。
• bit6 设置为 0 采样点配置位， 这里设置为 0， 表示进行一次采样。
• Bit5-bit3 表示相位缓冲段 PS1 的长度， 相位缓冲段 PS1 为 7 个 TQ， 所以 Bit5-bit3 应为 6，换算为二进制为 110，
• Bit2-bit0 表示传播段长度， 传播段长度位 2 个 TQ， 所以 Bit5-bit3 应为 1， 换算为二进制就为 001。

综上 CNF2 的值为 10110001， 换算成 16 进制就为 0xB1。

MCP2515 大坑-寄存器里面写的数字，不是直接等于 TQ！要 + 1 才是真实 TQ 时长

• 想要实际 7TQ → 寄存器写 6
• 想要实际 2TQ → 寄存器写 1

为什么？

• PRSEG、PHSEG1、PHSEG2、BRP、SJW，全部都是：硬件计数 = 寄存器写入值 + 1。
• 硬件计数器底层逻辑（最根本原因）

芯片内部是硬件计数器：从 0 开始计数。 计数器 = 0 → 跑 1 个 TQ； 计数器 = 1 → 跑 2 个 TQ； 计数器 = N → 跑 N+1 个 TQ

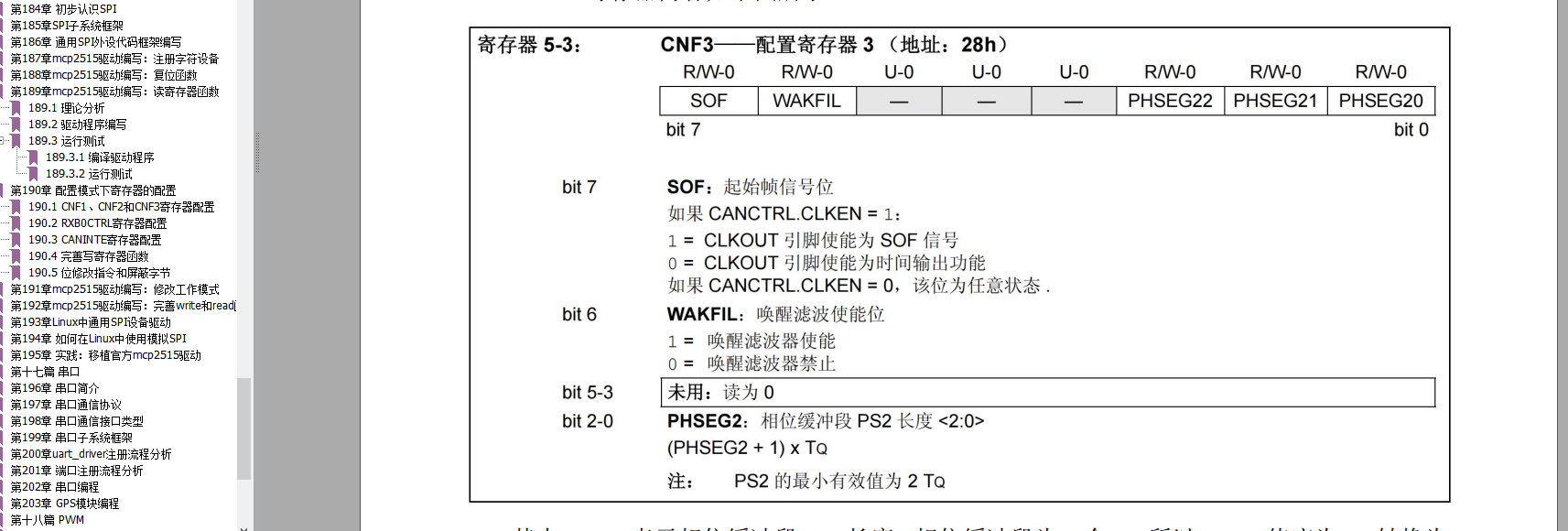

CNF3 寄存器值分析

寄存器值计算

• bit2-0 表示相位缓冲段 PS2 长度， 相位缓冲段为 6 个 TQ,所以 bit2-0 值应为 5， 转换为二进制为 101。 而其他位设置为 0 即可， 综上 CNF3 要设置的值为 0x05

三、写寄存器值

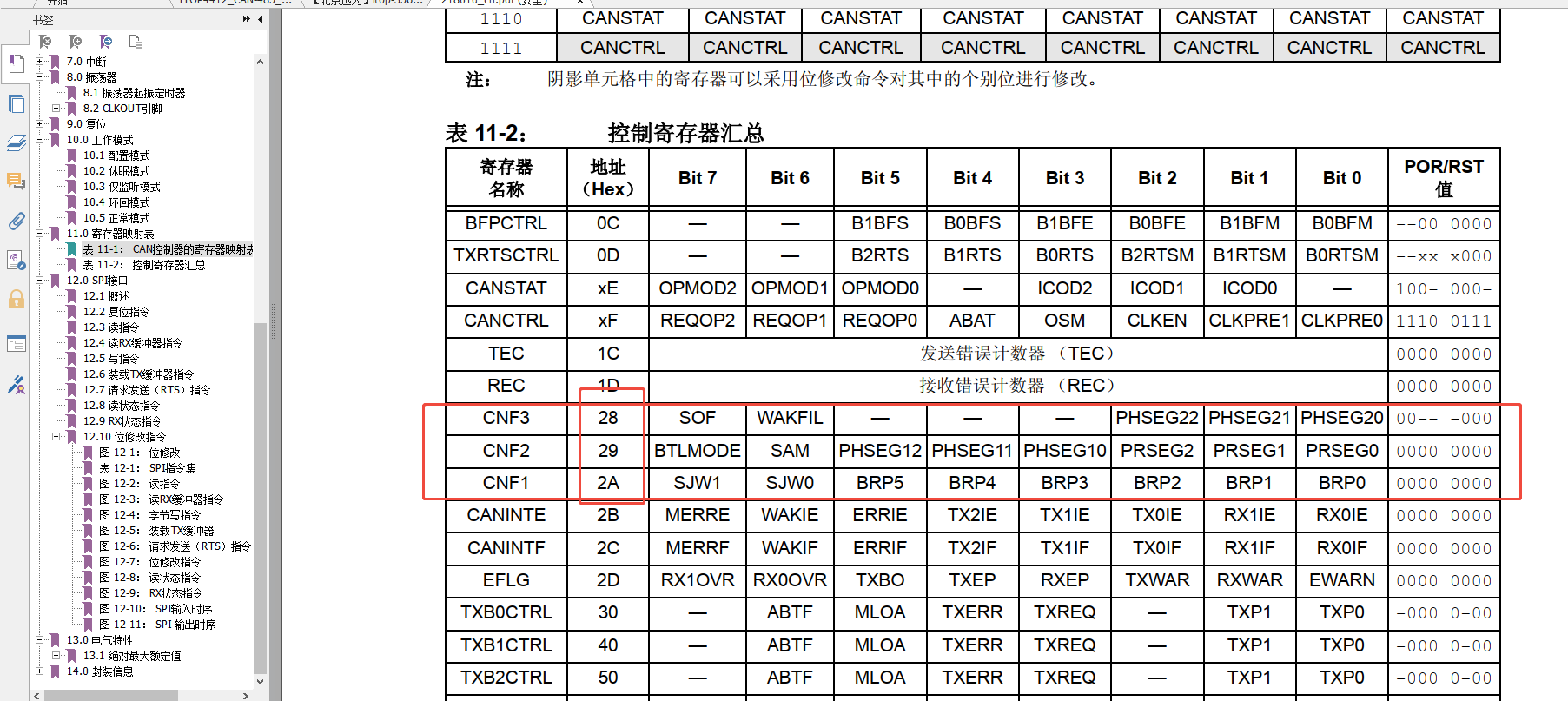

查找CNF1-CNF2-CNF3 寄存器地址

还是回到最开始需求 ， 给寄存器写值。 在第二部中我们已经计算出了寄存器的值，分别为： 0x01 0xb1 0x05，所以拿到寄存器地址然后写入即可：
继续看 数据手册，如下：

根据寄存器地址和寄存器值-写方法 写进去

1、定义声明寄存器值

#define CNF1 0x2a                    // 寄存器定义
#define CNF2 0x29
#define CNF3 0x28
#define RXB0CTRL 0x60
#define CANINTE 0x2b
#define CANCTRL 0xf                    // CAN控制寄存器

2、spi 写函数

这个方法在上一篇RK3568驱动指南｜第十六篇 SPI-第190章 配置模式下寄存器的配置学习过，直接借鉴用。

//  MCP2515写寄存器函数
void mcp2515_write_reg(char reg, char value) {
    int ret;
    char write_buf[] = {0x02, reg, value};  // SPI写缓冲区，用于发送写寄存器命令

    ret = spi_write(spi_dev, write_buf, sizeof(write_buf));  // 发送SPI写命令
    if (ret < 0) {
        printk("mcp2515_write_reg error\n");
    }
}

3、设置到配置模式后-设置寄存器的值

    mcp2515_reset();             // 复位MCP2515设备
    value = mcp2515_read_reg(0x0e);  // 读取寄存器值
    printk("value is %x\n", value);  // 打印读取的值

	mcp2515_write_reg(CNF1, 0x01);  // 写入寄存器配置值
	mcp2515_write_reg(CNF2, 0xb1);
	mcp2515_write_reg(CNF3, 0x05);

总结

• 根据需求：设置配置模式后，设置波特率。设置波特率就是设置对应的寄存器值。
• 搞定需求同时，最重要的是补充基本知识点。如果基础知识点都不会、专业属于没搞懂，很难搞得定需求的，要彻底理解。
