USB‑CAN转换器深度拆解：百元级CAN工具千目A2上手全解析

作者：新能源测试工程师
标签：#CAN总线 #USB‑CAN #汽车电子 #嵌入式硬件 #国产调试工具 #CAN‑FD避坑

🔴结论前置（30秒读懂全文）

1. 千目A2是百元级带信号隔离的CAN2.0工具，硬件MCP2515芯片，原生不支持CAN‑FD，新能源BMS/VCU的64字节FD报文完全无法解析；
2. STC51单片机软件转发报文，适合自学、老设备调试，不能用于实验室正式台架压力测试；
3. 该版本带ADUM1201信号隔离，但无电源隔离，防护等级低于工业全隔离设备；
4. 加分项：即使是2020年的过保老设备，千目淘宝售后依旧提供工程师级深度故障排查，在国产小众硬件厂商里属于第一梯队。

---

📑阅读目录

01｜故障缘起：一块搁置多年的USB‑CAN调试板
02｜硬件全拆解：芯片、时钟、完整数据流链路
03｜能力边界：什么场景能用，什么场景坚决不能用
04｜真实售后实录：过保老设备，体验千目电子技术支持
05｜选型总结：给汽车/嵌入式工程师的采购建议

---

01｜故障缘起：一块搁置多年的USB‑CAN调试板

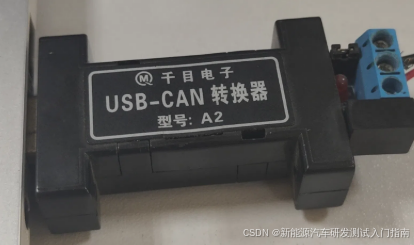

实验室柜子翻出一块2020年采购的千目电子A2 USB‑CAN转换器。
闲置一段时间重新上电，现象很典型：USB可以识别虚拟COM口，上位机软件却持续提示未找到CAN设备，无法建立总线通信。

借着故障排查机会，拆开外壳，从芯片底层把这款市面很常见的百元CAN适配器完整拆解。同时复盘这次完整淘宝售后沟通过程，聊聊国产平价调试工具的优势与硬伤。

微信搜索热点关键词：USB‑CAN选型、MCP2515丢帧、CAN‑FD兼容坑、信号隔离与电源隔离区别，很多工程师都踩过同类问题。

02｜硬件全拆解：芯片、时钟、完整数据流链路

板子正反面一共有3颗核心功能芯片，搭配两套独立外部晶振。

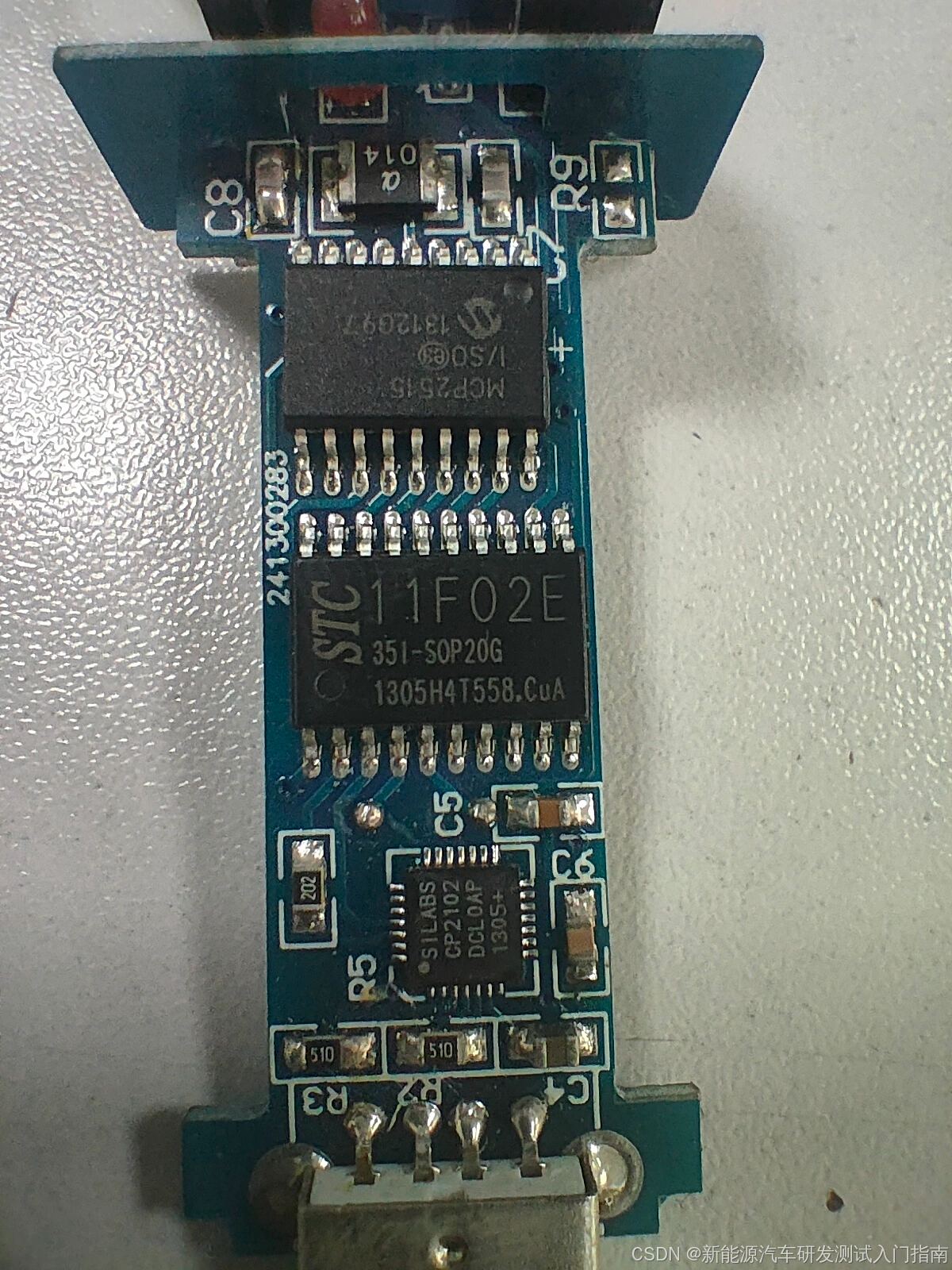

正面核心器件

1. CP2102（USB转串口芯片）
   板子通信入口，把USB转为虚拟COM串口，电脑看到的是串口设备，不是专用CAN硬件。配套12MHz外部晶振，提供USB通信时序。
2. STC11F02E（国产51单片机，报文转发主控）
   整个板子的中转大脑，负责串口数据包和CAN控制器之间报文转发。

关键点：该单片机内置RC振荡器，不需要外接晶振。短板同样来源于此：8位51算力有限，报文量大时软件转发极易丢帧。

3. MCP2515（CAN协议控制器）
   决定设备能力上限的芯片！仅支持CAN2.0A/B，最大8字节报文，硬件不支持CAN‑FD。
   外接独立16MHz晶振，CAN总线波特率依靠该晶振分频生成。无论软件怎么升级，硬件无法解析64字节CAN‑FD报文，这是新能源调试最大的坑。

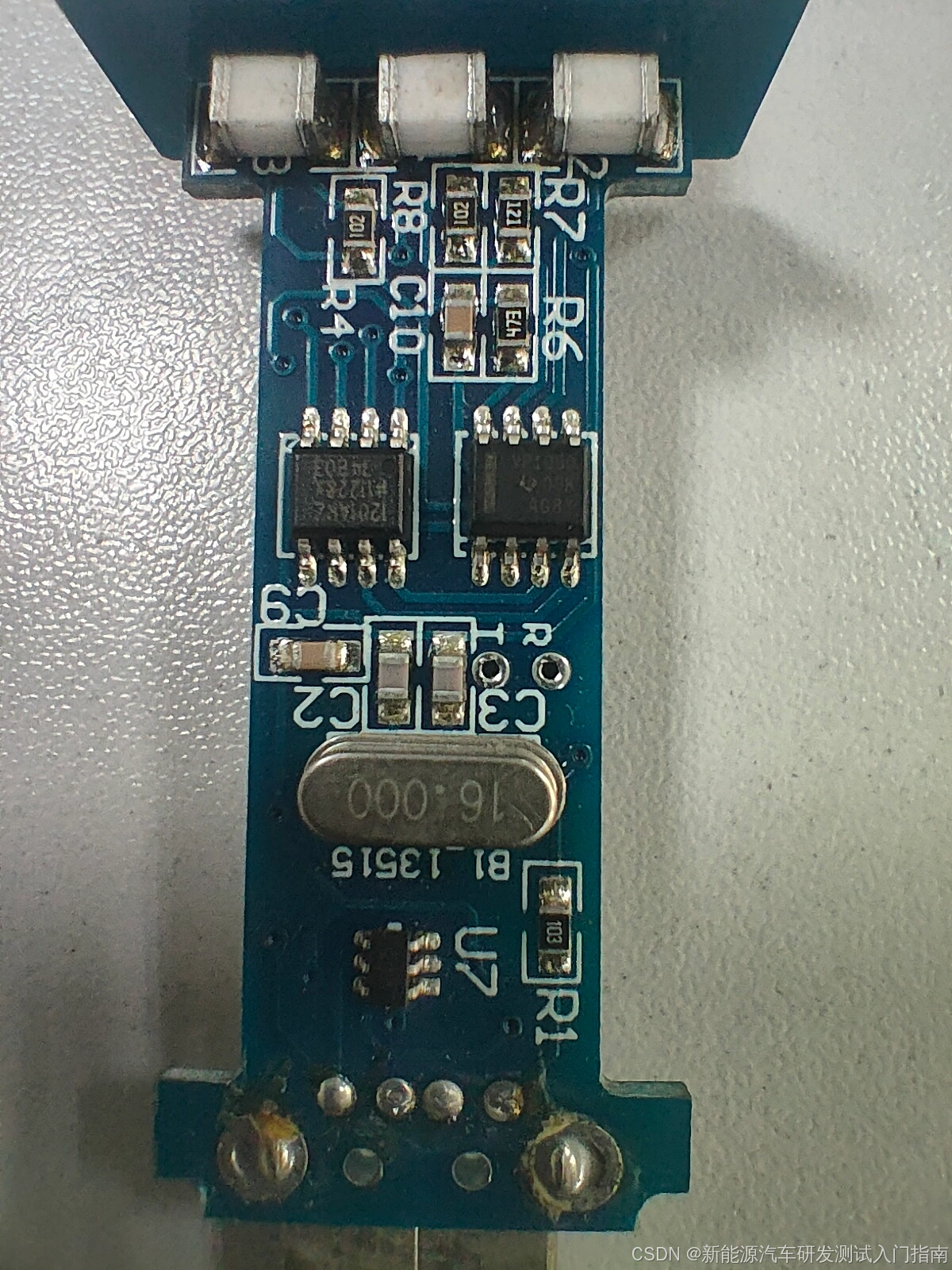

背面核心器件（惊喜：带信号隔离版本）

市面大量廉价USB‑CAN是零隔离裸板，手上这版千目A2搭载隔离器件：

1. ADUM1201双通道磁隔离芯片

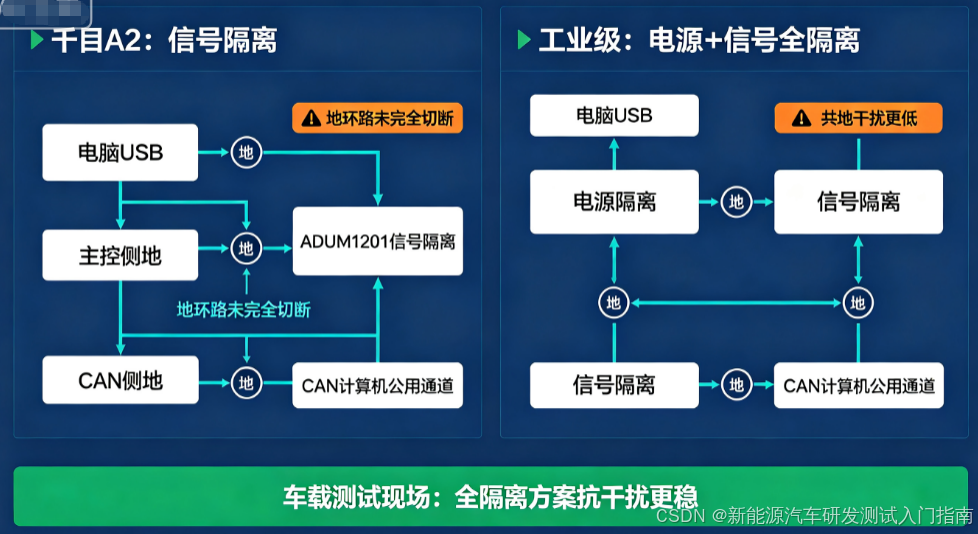

⚠️注意：仅信号隔离，电源没有隔离。
隔离主控与CAN收发器之间信号，消除车载测试地环路干扰，降低浪涌烧坏电脑USB的风险；但电源侧共地，对比工业设备「电源+信号双重隔离」防护等级低一档。

2. SN65HVD1050汽车级CAN收发器
   直接对接CAN_H / CAN_L总线，车规器件，ESD抗干扰优于普通TJA1050。
   3.外围：自恢复保险丝、LDO稳压、滤波电容、终端电阻焊盘。

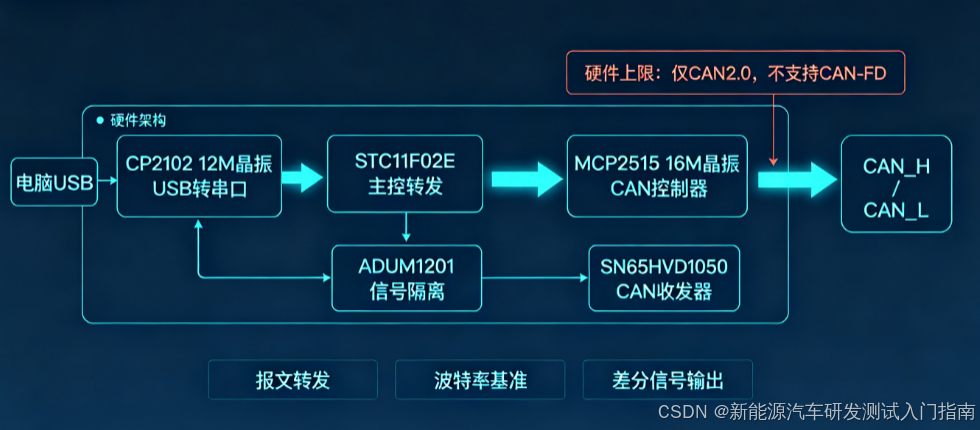

完整硬件数据流

电脑USB
    ↓
CP2102（12M晶振）USB转虚拟串口
    ↓
STC11F02E（内置RC时钟）软件报文转发
    ↓
ADUM1201 双通道信号隔离
    ↓
MCP2515（16M晶振）CAN‑2.0协议控制器
    ↓
SN65HVD1050 CAN收发器
    ↓
CAN_H / CAN_L 接线端子

03｜能力边界：什么场景能用，什么场景坚决不能用

✅ 适合使用场景

1. 工程师自学CAN总线原理，开发板Demo调试；
2. 老款设备调试：老测功机、环境舱，只跑CAN2.0，报文≤8字节；
3. 低流量总线监测，报文速率500帧/s以内；
4. 预算有限，需要基础信号隔离的入门调试工具。

❌ 不适合场景（选型红线）

1. 调试新能源BMS、VCU、域控制器，只要存在CAN‑FD报文，硬件直接不兼容；
2. 长时间台架高负载压力测试，高报文流量下51单片机软件转发会丢帧；
3. 正式实验室交付项目、ECU刷写、UDS诊断、大批量报文回放；
4. 高压整车实车测试，缺少电源隔离，抗干扰能力达不到工业车规标准。

选型启示：个人学习备用可以选千目A2；实验室正式项目，优先选择原生支持CAN‑FD、高速USB、电源+信号全隔离的工业级设备。

04｜真实售后实录：过保老设备，体验千目电子技术支持

这块板子距今已经6年，早已超出质保周期。我在淘宝店铺联系千目电子客服，整套沟通过程给我留下很深的印象。

1. 资料交付爽快
   我索要驱动包、上位机软件，首先给到官方下载链接；链接下载失败，直接主动提出邮箱发送全套CAN.zip资料包，包含驱动、调试上位机、说明文档。
   很多小硬件店铺，卖完货资料就很难获取，这点千目做得很到位。

2. 工程师式逐步定位故障，不敷衍甩锅
   客服没有简单回复“板子坏了”草草结束，一步步引导排查：

• 索要设备管理器COM端口截图，排查串口占用冲突；
• 指导关闭后台占用串口软件，反复拔插硬件复现故障；
• 观察板子指示灯状态，区分是USB链路故障，还是CAN侧硬件故障。

3. 客观坦诚给出结论
   经过一轮完整远程排查，结合设备年限，客服客观判断大概率硬件损坏，没有无效折腾、没有推诿扯皮。

很多国产小众硬件商家，质保期一过就不再提供技术支持。千目电子淘宝售后，面对数年之前的老设备，依旧愿意站在工程师视角完整配合故障排查。这种懂硬件、接地气的售后，在平价硬件厂商中非常难得，是实实在在的加分项。

05｜选型总结：给汽车/嵌入式工程师的采购建议

千目A2定位非常清晰：百元级CAN2.0入门调试工具。
带信号隔离，价格亲民，作为工程师个人学习、老设备调试的备用工具，性价比很高。
但是硬件架构存在无法逾越的天花板：MCP2515无CAN‑FD支持、8位单片机软件转发存在丢帧风险、只有信号隔离无电源隔离。千万不要把它当做新能源三电台架主力测试设备。

硬件有硬件的定位边界，而售后，是产品体验非常重要的一部分。这次沟通能感受到千目这家国产厂商的诚意，产品定位清晰，售后耐心专业，值得肯定。

---

✍️文末互动

你在CAN调试工具踩过哪些坑？欢迎评论区交流。后续持续更新工业调试硬件实测拆解。
