一、前言

近期腾讯推出了AI助手WorkBuddy，可通过标准化协议对接各类开发调试工具软件。

传统逻辑分析仪需人工手动配置采样参数、手动解码总线波形，面对偶发时序故障、长时间批量测试场景时，人工复盘波形耗时较长。因此是否可以将逻辑分析仪硬件接入到WorkBuddy，让WorkBuddy去帮我搞定信号采集和分析呢？

经过不断摸索尝试找出了以下解决方法：

Sigrok是一款开源、跨平台的硬件信号分析套件，支持信号采集、多协议解码、数据解析等功能。Sigrok的命令行工具sigrok-cli通过开源项目sigrok-mcp-server可以便捷地接入AI Agent，实现逻辑分析仪的AI自动化调用和数据智能分析，从而满足嵌入式总线调试、硬件信号校验等开发需求。

本文修改sigrok-cli使其支持基于开源社区发布的CH32H417逻辑分析仪方案，并将修改后的sigrok-cli、sigrok-mcp-server等进一步整合，让使用者通过与AI自然语言对话直接控制CH32H417的逻辑分析仪，实现AI增强的信号采集和分析，助力嵌入式开发自动化和智能化。

1. 硬件主控

本套方案硬件核心为沁恒 CH32H417 双核互联型 RISC-V MCU，采用大小核分工架构：青稞 RISC-V5F 大核主频最高 400MHz；RISC-V3F 小核主频最高 160MHz，双核协作有效提升高速信号处理效率。

CH32H417芯片官方资料： https://www.wch.cn/products/CH32H417.html

2. 开源逻辑分析仪方案

目前开源社区已落地多款基于 CH32H417 的逻辑分析仪硬件方案，典型如立创开源单芯片 USB3.0 逻辑分析仪项目。性能指标如下：

16 路数字通道最高 200MHz 采样率，2 路模拟通道最高 20Msps 采样率，同时支持阈值调节。
PC端配套软件U3LogicAnalyzer基于经典开源软件PulseView做出改良，MCU工程代码、PC软件代码、3D打印外壳和亚克力面板设计均开源。

CH32H417逻辑分析仪开源方案：https://oshwhub.com/q2h2/project_bszkxrnf

3.开源生态贡献

本文方案对原sigrok-cli项目，修复已存在问题、优化性能，并添加CH32H417硬件，搭配sigrok-mcp-server，使WorkBuddy等主流AI Agent的够操作CH32H417进行信号采集，并完成协议解码与分析。文中使用的所有程序均已在github开源，可直接下载release版本使用。
项目地址：

https://github.com/OpenChipLab/CH32H417-sigrok-cli/releases/tag/sigrok-cli-release

二、结合 WorkBuddy 实现 AI 驱动逻辑分析仪采集调试分析

本方案打通逻辑分析仪硬件自检 — 信号采集 — 协议自动解码 — 信号时序分析，全程无需手动配置复杂参数，适配嵌入式研发调试场景：常规总线调试、硬件信号完整性校验、设备通信协议稳定性测试、偶发故障复现定位。

1、设备与环境自检

确认硬件连接后，通过WorkBuddy完成环境自检，识别当前连接的CH32H417设备。

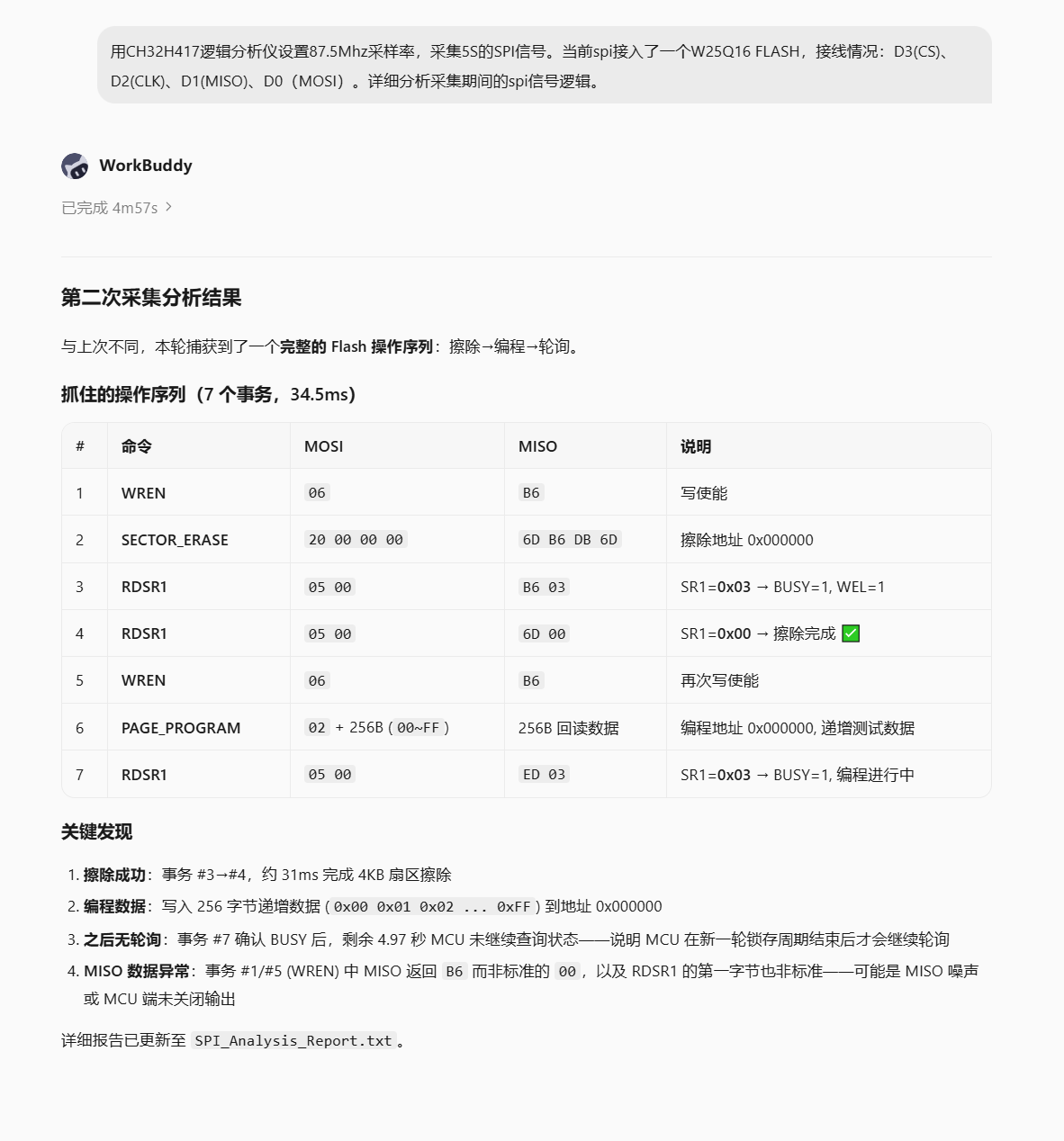

2、高速信号的采集与解码（以SPI为例）

通过自然语言指令控制CH32H417硬件完成信号的高速采集与协议解码。可用来排查波形问题或者学习验证相关器件信号交互逻辑。

3、通用协议解析与时序性能分析（以UART为例）

除基础数据解码、异常检测、参数校验外，还可以分析字节间隔、收发延时等核心时序指标，快速排查时序抖动、通信错位等隐性问题，自动输出分析结果，省去人工逐帧复盘操作，高效完成各类总线的时序合规性与稳定性测试。

三、项目搭建教程

1、硬件环境

• 核心设备：CH32H417 USB3.0 逻辑分析仪（16路数字、2路模拟采集）
• 连接要求：USB3.0 Type-C 数据线，保障高速连续采样传输
• 驱动要求：安装USB驱动 CH372DRV.EXE

2、软件环境

• 系统：Windows
• 工具：sigrok-mcp-server.exe + sigrok-cli.exe（配置全局环境变量）
• 客户端：WorkBuddy或其他AI Agent

3、程序部署

• 从项目地址中下载sigrok-mcp-server_0.2.0.zip并解压至纯英文路径目录；
• 环境变量中添加SIGROK_CLI_PATH(sigrok-cli所在目录)；
• MCP配置文件如下，需关联本地sigrok-cli路径；

"sigrok": {
      "command": "D:\\sigrok-mcp-server-0.2.0\\sigrok-mcp-server.exe",
      "args": [],
      "env": {
        "SIGROK_CLI_PATH": "D:\\sigrok-mcp-server-0.2.0\\sigrok-cli\\sigrok-cli.exe",
        "SIGROK_TIMEOUT_SECONDS": "600",
        "SIGROK_WORKING_DIR": "D:\\sigrok-mcp-server-0.2.0\\sigrok-cli",
        "PYTHONHOME": "D:\\sigrok-mcp-server-0.2.0\\sigrok-cli\\python-portable",
        "PYTHONPATH": "D:\\sigrok-mcp-server-0.2.0\\sigrok-cli\\python-portable\\lib\\python3.14",
        "SIGROKDECODE_DIR": "D:\\sigrok-mcp-server-0.2.0\\sigrok-cli\\decoders",
        "PYTHONDONTWRITEBYTECODE": "1",
        "PATH": "D:\\sigrok-mcp-server-0.2.0\\sigrok-cli;${PATH}"
      },
      "disabled": false
      }

• 启动本地MCP服务，确认服务正常监听、设备成功挂载，无报错日志输出。

四、小结

本文基于CH32H417单芯片USB3.0逻辑分析仪，使用腾讯WorkBuddy，搭建AI信号采集分析方案。该方案一定程度上可自动完成各类嵌入式总线信号的采集、协议解码与时序性能分析，降低了传统硬件调试的操作门槛与人力成本。

同时该方案可广泛衍生多种工程使用场景。
如量产阶段，可用于嵌入式产品自动化批量测试，自动筛查总线通信异常、时序不达标等不良问题；
在研发阶段，可实现设备长时间无人值守挂测，精准捕捉偶发、难复现的通信故障。
同时依托Sigrok开源生态的高拓展特性，后续可持续迭代适配I3C、SAI等更多总线协议，不断丰富设备测试能力，适配更多嵌入式研发、质检、运维场景。
