在工业控制现场，4-20mA电流信号是最常见的模拟量传输方式。它抗干扰能力强、传输距离远、便于现场布线。4-20mA信号到了控制板之后，怎么转换成单片机能够识别的数字量？

最直接的办法是用取样电阻把电流变成电压，再用ADC采集。今天，就以PIC16F1947为主控，配合MCP3421（18位I2C接口） 和MCP3551（22位SPI接口） 两款高精度Δ-Σ ADC，讲讲从4-20mA到数字量的完整链路。

一、信号调理：4-20mA转1-5V

在工业现场，4-20mA信号通常代表某个传感器的量程范围（如0-100°C、0-10MPa等）。要让ADC采集这个信号，第一步是把它转换成电压。

最简单的方法：串联一个250Ω精密电阻

根据欧姆定律：U = I × R

4mA × 250Ω = 1V

20mA × 250Ω = 5V

4-20mA信号流过250Ω电阻后，就变成了1-5V的电压信号。这个电压范围正好落在大多数ADC的输入范围内。

设计要点：

电阻精度：建议使用0.1%、25ppm以内的精密金属膜电阻，阻值误差直接影响采集精度

电阻功率：P = I² × R = 0.02² × 250 = 0.1W，用1/8W或更高功率的电阻即可

并联电容：在电阻两端并联一个0.1μF的陶瓷电容，滤除高频噪声

TVS或稳压管保护：在输入端并联TVS管（如SMBJ6.5CA）或5.1V稳压管，防止浪涌损坏ADC

二、PIC16F1947片内ADC：10位是否够用

PIC16F1947内部集成了17通道10位SAR型ADC。10位分辨率意味着将参考电压（如5V）分成1024份，每份约4.88mV。

计算一下精度：

4-20mA对应1-5V，每1mA对应250mV。10位ADC的分辨率约4.88mV，折算成电流约0.0195mA。

在工业控制场景下，需要的是对现场传感器的精确采集转换，进一步精确控制现场设备，考虑现场及转换过程中的各种误差因素，10位ADC就不太够用了。如果你的应用需要更高精度，就需要外接高分辨率ADC了。

三、MCP3421：18位I2C接口Δ-Σ ADC

当精度要求更高时，MCP3421是一个比较好的选择。

3.1 核心特性

MCP3421是一款单通道、低噪声、高精度的18位Δ-Σ ADC，采用微型SOT-23-6封装。

基本参数如下： 分辨率：18位（可配置为12/14/16/18位） 接口：I2C（支持标准/快速/高速模式） 片内基准：2.048V ±0.05% PGA：增益1/2/4/8可编程 采样率：3.75/15/60/240 SPS 功耗：145μA（连续转换），39μA（单次） 供电：2.7V ~ 5.5V 最大亮点：内置2.048V高精度基准和PGA，不需要外部参考电压和放大电路，外围元件极少。

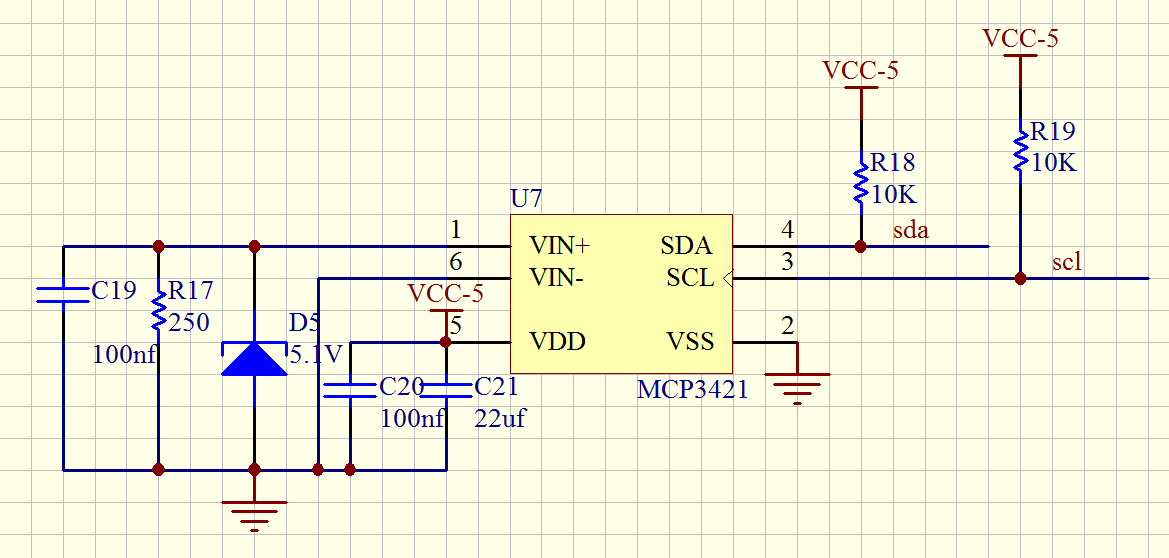

3.2 硬件连接

3.3 软件实现

MCP3421通过I2C接口通信，用户通过配置寄存器选择PGA增益、采样率和转换模式。

读取18位数据的时序：

1. 主器件发送START + 器件地址（R/W=1）
2. MCP3421应答
3. 主器件连续读取3个数据字节 + 1个配置字节
4. 第1字节的高7位是转换数据的MSB，第3字节的LSB是转换数据的LSB-
5. 主器件发送STOP

代码示例（18位模式，单次转换） ：

#include <pic16f1947.h>

#include <i2c.h>

#define MCP3421_ADDR  0x68  // 器件地址（取决于A2/A1/A0引脚连接）

// 配置寄存器值：单次转换，18位(3.75SPS)，PGA=1

// 0b10011100 = 0x9C

// RDY=1(写1启动转换), C1C0=00, O/C=0(单次), S1S0=11(18位), G1G0=00(PGA=1)

#define CONFIG_18BIT_PGA1  0x9C

// 读取MCP3421 18位数据（单次转换模式）

long MCP3421_Read(void) {

    unsigned char data[4];

    long result = 0;



    // 1. 发送配置字节（启动单次转换）

    I2C_Start();

    I2C_Write(MCP3421_ADDR << 1);  // 写地址

    I2C_Write(CONFIG_18BIT_PGA1);  // 写配置，启动转换

    I2C_Stop();



    // 2. 等待转换完成（18位模式约267ms）

    __delay_ms(300);



    // 3. 读取转换结果（3字节数据+1字节配置）

    I2C_Start();

    I2C_Write((MCP3421_ADDR << 1) | 0x01);  // 读地址

    data[0] = I2C_Read(1);  // 数据字节1（MSB），发送ACK

    data[1] = I2C_Read(1);  // 数据字节2，发送ACK

    data[2] = I2C_Read(1);  // 数据字节3（LSB），发送ACK

    data[3] = I2C_Read(0);  // 配置字节，发送NACK

    I2C_Stop();



    // 4. 合成18位数据（二进制补码格式）

    // data[0]的高7位是D17-D11，data[1]是D10-D3，data[2]的高2位是D2-D1

    result = ((long)(data[0] & 0x7F) << 11) | (data[1] << 3) | (data[2] >> 5);



    // 如果符号位为1，扩展符号

    if(data[0] & 0x80) {

        result |= 0xFFFC0000;  // 扩展为32位有符号数

    }



    return result;

}

计算实际电压：

18位模式下，LSB = 2.048V × 2 / 2^18 = 4.096 / 262144 ≈ 15.625μV

实际电压 = result × 15.625μV

四、MCP3551：22位SPI接口Δ-Σ ADC

对于需要极高精度的应用（如电子秤、高精度压力传感器），MCP3551是更好的选择。

4.1 核心特性

MCP3551是一款单通道22位Δ-Σ ADC，采用8引脚MSOP或SOIC封装。

基本参数：

分辨率：22位（有效分辨率21.9位）

接口：3线SPI

基准：外部参考（0.1V ~ VDD）

采样率：13.75 SPS

功耗：120Μa/5V，100Μa/2.7V

供电：2.7V ~ 5.5V

自动内部偏移和增益校准：每次转换都自动校准，无需用户干预

总不可调整误差小于10ppm

单命令启动转换：通过CS下降沿即可启动

注意：MCP3551需要外部参考电压，这一点与MCP3421不同。对于4-20mA采集，如果取样电阻电压范围是1-5V，参考电压应选择5V或4.096V等稳定电压源。

4.2 硬件连接

与MCP3421的电路基本一致，可以不用上拉电阻，但要加参考电压，参考电压的精度直接影响转换精度。

4.3 软件实现

MCP3551通过SPI接口通信，数据格式为24位：

读取时序：

1. CS下降沿启动转换（单次模式）或开始读取（连续模式）
2. 等待SDO/RDY引脚变低（转换完成）
3. 在SCK下降沿读取24位数据
4. CS上升沿结束读取

代码示例（单次转换模式） ：

#include <pic16f1947.h>

#include <spi.h>

// SPI引脚定义

#define MCP3551_CS   LATBbits.LATB0

#define MCP3551_CS_TRIS TRISBbits.TRISB0

#define MCP3551_RDY  PORTBbits.RB1

// 读取MCP3551 22位数据

long MCP3551_Read(void) {

    unsigned char data[3];

    long result = 0;



    // 1. CS拉低，启动转换

    MCP3551_CS = 0;



    // 2. 等待转换完成（RDY引脚变低）

    //    典型转换时间约72.73ms

    while(MCP3551_RDY == 1);



    // 3. 读取24位数据（MSB first）

    SPI_Exchange(0x00);  // 读取高8位

    data[0] = SPI_Exchange(0x00);

    data[1] = SPI_Exchange(0x00);

    data[2] = SPI_Exchange(0x00);



    // 4. CS拉高，结束读取

    MCP3551_CS = 1;



    // 5. 合成24位数据

    result = ((long)data[0] << 16) | (data[1] << 8) | data[2];



    // 6. 检查溢出位

    if(result & 0x800000) {  // OVL=1，输入低于-VREF

        // 处理低温出

    }

    if(result & 0x400000) {  // OVH=1，输入高于VREF

        // 处理高温出

    }



    // 7. 提取22位数据（bit21-bit0）

    result = result & 0x3FFFFF;  // 屏蔽OVH和OVL



    // 8. 符号扩展（bit21为符号位）

    if(result & 0x200000) {

        result |= 0xFFC00000;  // 扩展为32位有符号数

    }



    return result;

}

计算实际电压：

22位模式下，LSB = VREF / 2^22

实际电压 = result × VREF / 2^22

例如，VREF=4.096V时，LSB≈0.976μV——这意味着你能分辨到微伏级别的信号变化。

五、选型建议

追求设计简洁、PCB面积小、精度要求适中（0.1%~0.5%） 用 MCP3421。内

置基准和PGA，外围只需一个上拉电阻和退耦电容

追求极限精度（0.01%~0.05%）、需要外部精密基准 用 MCP3551

如果成本敏感且精度要求不高（<1%）  直接用PIC16F1947的片内10位

ADC

六、设计要点

1. 电源与参考电压

MCP3421使用内部基准，只需保证VDD干净（加0.1μF+(10-22)μF电容）

MCP3551需要外部精密基准，推荐REF50xx系列（如REF5040提供4.096V）

2. 输入保护

4-20mA输入端加TVS管（SMBJ6.5CA）或稳压管

取样电阻两端并联0.1μF陶瓷电容滤除高频噪声

3. I2C/SPI上拉电阻

MCP3421的SCL/SDA需要上拉电阻（4.7-10kΩ）

SPI总线不需要上拉（推挽输出）

4. PCB布局

ADC尽量靠近取样电阻，模拟走线尽量短

数字地和模拟地单点连接

取样电阻使用0.1%精度、25ppm温漂的金属膜电阻

4-20mA转1-5V加高精度ADC，是工业模拟量采集的经典方案。MCP3421和MCP3551两款芯片，基本覆盖了从“通用高精度”到“极限计量”的不同需求层次。

后续干货不断，咱们一起在单片机的世界里，共同进步。
