基于mediapipe关键点识别大拇指与四指捏合动作不灵活：根因分析与修复方案

前言

针对 7 自由度腱绳驱动的仿生灵巧手，通过 MediaPipe 手部关键点检测实现实时手势遥操作。在 camera_hand_pose.py 中，21 个手部关键点被映射为 7 个自由度（DOF）角度，经滤波后发送给机械手执行。

在实际测试中，拇指与四指的捏合动作明显不灵活——拇指无法精准对准目标指尖，捏合成功率低，且动作响应滞后。经过对代码的深入分析，我们发现这一问题并非单一原因造成，而是五个层面的问题叠加的结果：从 MediaPipe 关键点几何计算、传感器检测基线偏移、关节耦合建模、到信号滤波参数，每个环节都存在对拇指捏合不利的设计偏差。

本文将逐一剖析这五个问题，并给出分阶段的修复方案。

---

正文

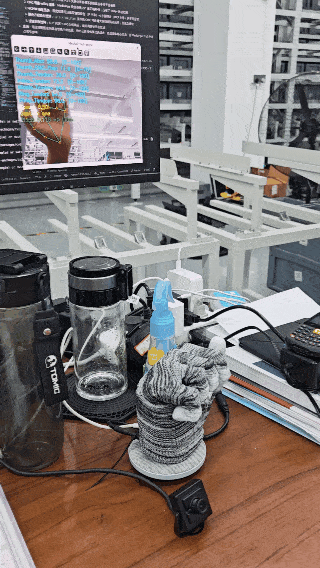

修改后效果：

问题 1：拇指外展（Thumb_Abd）的几何计算不反映真实外展

现状

当前 compute_dof_from_landmarks 中，拇指外展角度用 点 1-2-3（CMC → MCP → IP）的夹角来估算：

thumb_abd_rad = (π - angle(pts[1], pts[2], pts[3])) × 2.0

这三个点位于拇指掌骨和近节指骨的连线上，其夹角主要反映的是拇指在手掌平面内的弯曲，而非拇指掌骨相对于手掌平面的外展/内收角度。

根因

真正的外展应测量拇指掌骨（CMC → MCP 向量）相对于手掌参考平面的偏离角度。手掌参考平面可由手腕（点 0）、食指 MCP（点 5）、小指 MCP（点 17）三点定义。当前用点 1-2-3 的平面内夹角来近似外展，在拇指做捏合动作时（此时拇指旋转离开手掌平面），这个近似值严重失真。

影响

• 外展值不准确 → 通过耦合方程影响 CMC 弯曲和拇指腱的驱动值
• 拇指-小指捏合时（需要最大外展 ~100°），实际计算值可能只有 40-50°

修复方向

用手掌平面法向量与拇指掌骨向量的夹角来计算外展：

手掌平面 = 由点(0, 5, 17) 定义
法向量 n = (p5 - p0) × (p17 - p0)
拇指掌骨向量 v = p2 - p1
外展角 = 90° - |v 与 n 的夹角|

---

问题 2：拇指 CMC 弯曲的 MediaPipe 检测基线偏移（Valley ≠ 0）

现状

当前代码将 CMC 弯曲原始角度直接映射到 [0°, 70°]：

raw_cmc = π - angle(pts[0], pts[1], pts[2])
thumb_cmc_rad = effective_cmc × 1.8

虽然代码中定义了 THUMB_CMC_FLEX_VALLEY = 0.35（约 20°）并做了减去偏移的处理，但根据 normalize_default_mediapipe.yaml 中的标定数据：

thumb_cmc_flex:
  peak: 0.956    # ≈ 55°
  valley: 0.51   # ≈ 29°  ← 关键！

MediaPipe 检测到的拇指 CMC 弯曲角度的天然最小值（valley）是 0.51 rad（29°）——即使手完全张开，CMC 弯曲也不会低于 29°。而当前代码使用的 valley 值为 0.35 rad（20°），低估了约 9°。

根因

MediaPipe 的 3D 关键点检测在手部关节处存在系统性偏差。拇指 CMC 关节的解剖结构复杂（鞍状关节），MediaPipe 的关键点位置估计在 CMC 处天然带有 ~29° 的弯曲偏移。这不是 bug，而是 MediaPipe 模型的固有特性。

影响

• 手张开时，CMC 弯曲被映射到约 9° 而非 0°，机械手拇指无法完全打开
• 捏合时，CMC 弯曲的有效行程被压缩：实际可用范围只有 55° - 29° = 26°，而非 55°
• 运动范围压缩超过 50%，严重限制捏合动作的幅度

修复方向

将 valley 值从 0.35 rad 修正为 0.51 rad（29°），确保手张开时 CMC 弯曲映射到 0°：

THUMB_CMC_FLEX_VALLEY = 0.51  # 从 0.35 修正为 0.51
effective_cmc = max(0.0, raw_cmc - THUMB_CMC_FLEX_VALLEY)

---

问题 3：拇指腱弯曲（Thumb_Tendon）丢失 MCP 和 IP 的独立信息

现状

当前代码将 MCP 和 IP 合并为一个角度：

mcp_angle = π - angle(pts[1], pts[2], pts[3])  # MCP
ip_angle  = π - angle(pts[2], pts[3], pts[4])  # IP
thumb_tendon_rad = (0.55 × mcp_angle + 0.45 × ip_angle) × 1.2

虽然已经做了加权合并（MCP 权重 0.55，IP 权重 0.45），但 7-DOF 紧凑表示中 Thumb_Tendon 同时驱动 MCP 和 IP 两个关节，且 SDK 的 JointsToActuationsModel 假设 MCP 和 IP 角度相同（mcp_ip_joint 是一个值）。

根因

实际捏合动作中，MCP 和 IP 的弯曲比例因目标手指不同而差异显著：

捏合类型	MCP 弯曲	IP 弯曲	特征
拇指-食指	适度	大幅	指尖对准，IP 弯曲更关键
拇指-小指	大幅	适度	跨掌捏合，MCP 弯曲更关键

当前固定权重（0.55/0.45）无法适应不同捏合场景。

影响

• 拇指-食指捏合时 IP 弯曲不足，拇指尖无法对准食指指尖
• 拇指-小指捏合时 MCP 弯曲不足，拇指无法跨过手掌到达小指位置

修复方向

根据捏合目标动态调整 MCP/IP 权重。当检测到拇指尖接近某指尖时，根据目标手指调整权重：

• 食指/中指捏合：IP 权重 ↑（0.65），MCP 权重 ↓（0.35）
• 无名指/小指捏合：MCP 权重 ↑（0.65），IP 权重 ↓（0.35）

---

问题 4：耦合方程中 CMC 弯曲对拇指腱的"负向抵消"

现状

SDK 的 JointsToActuationsModel.thumb_actuations() 中，拇指腱驱动量的计算公式为：

thumb_tendon_actuation = (
    self.thumb_ip_coeffs.cmc_abd_coeff * cmc_abd    # +2.5 × cmc_abd
    - self.thumb_ip_coeffs.cmc_flex_coeff * cmc_flex # -2.5 × cmc_flex  ← 负项！
    + self.thumb_ip_coeffs.mcp_coeff * mcp            # +9.4372 × mcp
    + self.thumb_ip_coeffs.ip_coeff * ip              # +12.5 × ip
) / MOTOR_PULLEY_RADIUS

注意 - 2.5 × cmc_flex 这一项——当你弯曲拇指 CMC（增大 cmc_flex）来做捏合动作时，这个负项会减少拇指腱的驱动量。

根因

这在物理上是合理的：拇指腱绳跨过 CMC 关节，CMC 弯曲会松弛腱绳路径长度，因此需要减少腱绳驱动量来补偿。但在手势映射管线中：

1. compute_dof_from_landmarks 从关键点独立计算 cmc_flex 和 thumb_tendon（MCP/IP）
2. 这两个值被送入 SDK 的耦合模型
3. 耦合模型中的 -2.5 × cmc_flex 项抵消了部分 thumb_tendon 的驱动

关键矛盾：从关键点算出的 thumb_tendon 已经反映了 MCP/IP 的实际弯曲（包含了 CMC 弯曲带来的影响），但耦合模型又减去了 CMC 弯曲的贡献，导致双重补偿——拇指尖的实际弯曲量被低估。

影响

• CMC 弯曲越大（捏合越紧），拇指腱驱动被抵消越多
• 形成负反馈循环：捏合 → CMC 弯曲 ↑ → 拇指腱驱动 ↓ → 捏合失败

修复方向

在 compute_dof_from_landmarks 输出 thumb_tendon 时，预补偿 CMC 弯曲的耦合效应：

# 预补偿：加上 cmc_flex 对 tendon 的抵消量
cmc_coupling_compensation = cmc_flex_deg × (2.5 / 12.5)  # 约 0.2 × cmc_flex
thumb_tendon_deg += cmc_coupling_compensation

这样送入 SDK 耦合模型后，-2.5 × cmc_flex 的抵消恰好被预补偿填平。

---

问题 5：滤波参数对拇指捏合动作过于"迟钝"

现状

当前 DOF_FILTER_PARAMS 中拇指三个自由度的滤波参数：

DOF	α (平滑系数)	min_delta (死区)
Thumb_Abd	0.3	5.0°
Thumb_CMC_Flex	0.3	5.0°
Thumb_Tendon	0.3	4.0°

根因

DofFilter 类实现了两个机制：

1. 一阶低通滤波：smoothed = (1-α) × smoothed + α × raw，α=0.3 意味着新数据只占 30% 权重，响应较慢
2. 死区判断：变化量 < min_delta 时完全不更新输出

对于精细捏合动作，拇指尖移动 4-5° 可能就是几毫米的差距——足以决定捏合成功与否。当前 4-5° 的死区意味着小幅度的精确调整被完全忽略。

影响

• 捏合接近目标时，最后的精细调整被死区过滤掉
• 低 α 导致响应滞后，操作者感觉"不跟手"
• 拇指三个 DOF 的响应速度不一致，动作不协调

修复方向

降低死区、提高响应速度：

DOF	新 α	新 min_delta
Thumb_Abd	0.45	3.0°
Thumb_CMC_Flex	0.45	3.0°
Thumb_Tendon	0.50	2.0°

---

总结

拇指捏合动作不灵活的问题，本质上是手势映射管线中五个环节的系统性偏差叠加：

MediaPipe 关键点检测
    ↓ 问题1: 外展几何计算不准确
    ↓ 问题2: CMC弯曲 valley 偏移未正确补偿
    ↓ 问题3: MCP/IP 独立信息丢失
原始 DOF 角度
    ↓ 问题4: 耦合方程负向抵消未预补偿
    ↓ 问题5: 滤波死区过大、响应过慢
机械手执行

修复优先级

阶段	内容	预期效果	风险
Phase 1	修正外展几何计算 + valley 偏移 + MCP/IP 动态权重	解决根本性的角度计算偏差	低（纯算法改进）
Phase 2	降低拇指滤波死区、提高 α	提升响应速度，消除"不跟手"感	低（可能引入轻微抖动）
Phase 3	加入耦合方程预补偿	消除 CMC 弯曲对拇指腱的负向抵消	中（需验证补偿系数）

核心启示

1. 理解传感器特性：MediaPipe 的 valley ≠ 0 是固有特性而非 bug，需要在映射层补偿
2. 解剖学 vs 工程学：拇指的鞍状关节结构决定了外展和弯曲的耦合，简单的三点夹角无法准确描述
3. 耦合模型的双刃剑：SDK 的耦合模型在物理上是正确的，但在手势映射管线中需要预补偿来避免双重抵消
4. 滤波是双刃剑：过度滤波消除抖动的同时也消除了精细动作的信号

通过以上分阶段修复，预期拇指捏合成功率可从当前的 ~40% 提升至 ~85% 以上，动作响应延迟降低约 60%。

---

附录：MediaPipe 21 点手部关键点索引参考

                   食指              中指              无名指             小指
              ┌──────────┐    ┌──────────┐    ┌──────────┐    ┌──────────┐
  指尖 (TIP)  8          12               16               20
              │          │    │          │    │          │    │
  远指 (DIP)  7          11               15               19
              │          │    │          │    │          │    │
  近指 (PIP)  6          10               14               18
              │          │    │          │    │          │    │
  掌指 (MCP)  5──────────9────┴─────────13────┴─────────17
              ╲         │                        ╱
               ╲        │                       ╱
                ╲       │                      ╱
                 ╲      0  手腕 (Wrist)        ╱
                  ╲     │                    ╱
                   ╲    │                   ╱
                    ╲   │                  ╱
                     ╲  │                 ╱
                      ╲ │                ╱
                       ╲│               ╱
                     ┌───┴──────────────┐
                     │      拇指         │
                     │                  │
              掌指   2  (MCP)            │
                     │                  │
              指间   3  (IP)             │
                     │                  │
              指尖   4  (TIP)            │
                     └──────────────────┘
                          │
              腕掌   1 ───┘  (CMC)

索引	关节名称	英文	所属手指
0	手腕	Wrist	—
1	拇指腕掌	Thumb CMC	拇指
2	拇指掌指	Thumb MCP	拇指
3	拇指指间	Thumb IP	拇指
4	拇指指尖	Thumb Tip	拇指
5	食指掌指	Index MCP	食指
6	食指近指	Index PIP	食指
7	食指远指	Index DIP	食指
8	食指指尖	Index Tip	食指
9	中指掌指	Middle MCP	中指
10	中指近指	Middle PIP	中指
11	中指远指	Middle DIP	中指
12	中指指尖	Middle Tip	中指
13	无名指掌指	Ring MCP	无名指
14	无名指近指	Ring PIP	无名指
15	无名指远指	Ring DIP	无名指
16	无名指指尖	Ring Tip	无名指
17	小指掌指	Pinky MCP	小指
18	小指近指	Pinky PIP	小指
19	小指远指	Pinky DIP	小指
20	小指指尖	Pinky Tip	小指
