一、项目简介

完成第一步电源输入与 3.3V 稳压之后，设备已经具备了最基础的供电能力。

但是，一个真正可以独立工作的硬件签名器，不能只依赖 USB-C 外部供电。它还需要具备电池供电能力、电池状态感知能力，以及一定的本地非易失性存储空间。

因此，第二步的重点是继续完善基础硬件底座，让设备从“可以通电的电路板”，逐步走向“可以独立工作的硬件设备”。

本阶段主要围绕三个基础模块展开：

锂电池充电
电池电压监测
外部 SPI NOR Flash 存储

这些模块本身并不复杂，但它们对后续 MCU、显示屏、用户输入、安全芯片和本地日志系统都非常重要。

二、当前阶段目标（Step 2）

本阶段完成三个基础硬件模块设计，主要包括：

锂电池充电部分

MCP73831 锂电池充电管理芯片
USB-C VBUS 作为充电输入
VBAT 电池电源轨输出
PROG 电阻设置充电电流
STAT 状态引脚输出充电状态

电池电压监测部分

VBAT 电池电压输入
电阻分压采样
BAT_ADC 输出到 MCU ADC 引脚
采样电容用于降低噪声
固件可根据 ADC 值估算电池电量

外部 SPI Flash 存储部分

W25Q64JVZPIQ SPI NOR Flash
标准 SPI 接口连接
WP# / HOLD# 上拉保持正常工作模式
用于后续存储非敏感配置、日志、固件元数据等内容

三、系统原理说明

1. 锂电池充电设计

本阶段使用 MCP73831 作为锂电池充电管理芯片。

USB-C 的 VBUS 电源轨作为充电输入，经过充电芯片后输出到 VBAT 电源轨。VBAT 后续可以作为系统的电池供电来源，为 MCU、安全芯片、显示屏和其他外设提供基础电源。

PROG 引脚通过外接电阻设置充电电流。本设计中使用 4.7kΩ 电阻作为充电电流设定电阻。

STAT 引脚被引出为 BAT_STAT，后续可以接入 MCU GPIO，用于检测当前充电状态。

该模块的核心作用是让设备具备电池充电能力，而不是只能依赖 USB-C 供电。

主要信号如下：

VBUS      USB-C 输入电源
VBAT      电池电源轨
BAT_STAT  电池充电状态信号
GND       系统地

2. 电池电压监测设计

硬件签名器如果要独立运行，就必须知道当前电池状态。

本阶段通过一个简单的电阻分压电路，将 VBAT 电池电压分压后送入 MCU ADC 输入引脚，信号命名为 BAT_ADC。

由于锂电池电压通常高于 MCU ADC 的直接输入范围，因此不能直接把 VBAT 接到 ADC 引脚，而是需要通过电阻分压降低到安全范围内。

同时，在 ADC 采样信号附近加入一个小电容，用于降低采样噪声，让电压读取更加稳定。

该模块可以让后续固件实现：

电池电量估算
低电压检测
充电状态显示
低电量保护逻辑
用户界面电池图标显示

主要信号如下：

VBAT     电池电压输入
BAT_ADC  电池电压 ADC 采样信号
GND      系统地

3. 外部 SPI Flash 存储设计

除了 MCU 内部 Flash 之外，本阶段还增加了一颗外部 SPI NOR Flash。

当前选型为 W25Q64JVZPIQ，这是一颗 64Mbit 的 SPI Flash 芯片。

它通过标准 SPI 接口与 MCU 连接，包括片选、时钟、MOSI 和 MISO 四类核心信号。

主要信号如下：

FLASH_CS#    SPI Flash 片选信号
FLASH_CLK    SPI 时钟信号
FLASH_MOSI   MCU 到 Flash 的数据线
FLASH_MISO   Flash 到 MCU 的数据线

WP# 和 HOLD#/RESET 引脚通过电阻上拉到 3.3V，使 Flash 保持在正常工作模式，避免误进入写保护、暂停或复位状态。

这颗外部 Flash 后续可以用于存储：

非敏感配置
设备日志
固件版本信息
升级元数据
运行状态记录
测试数据
未来扩展的设备侧持久化数据

需要注意的是，该 Flash 不应该直接用于保存私钥、助记词或高敏感安全数据。真正敏感的数据应由安全芯片、安全 MCU 或专门的密钥管理机制处理。

四、模块说明（图示）

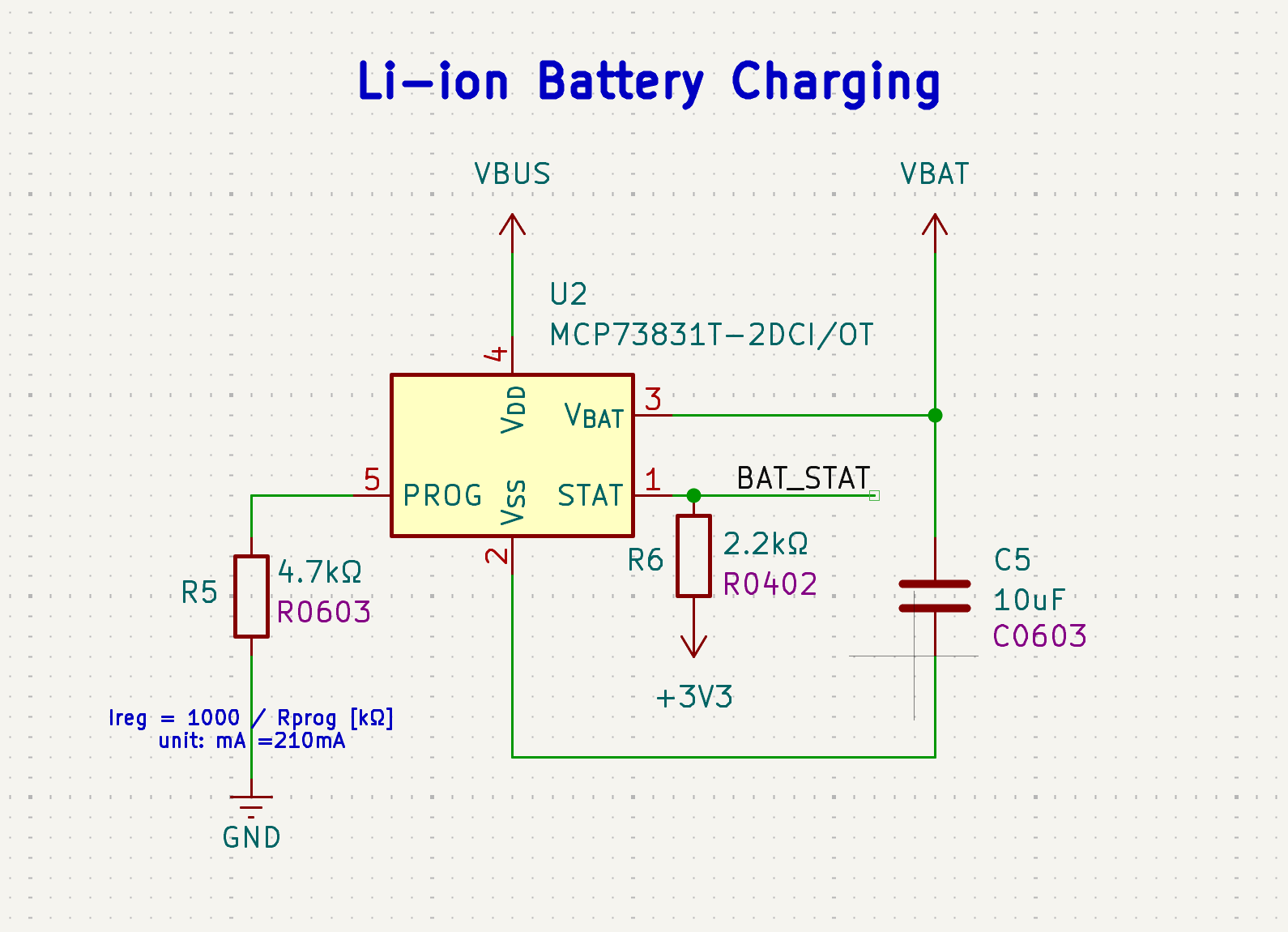

图 1：锂电池充电模块

该模块负责：

USB-C VBUS 充电输入
MCP73831 锂电池充电管理
VBAT 电池电源轨输出
PROG 电阻设置充电电流
STAT 引脚输出充电状态

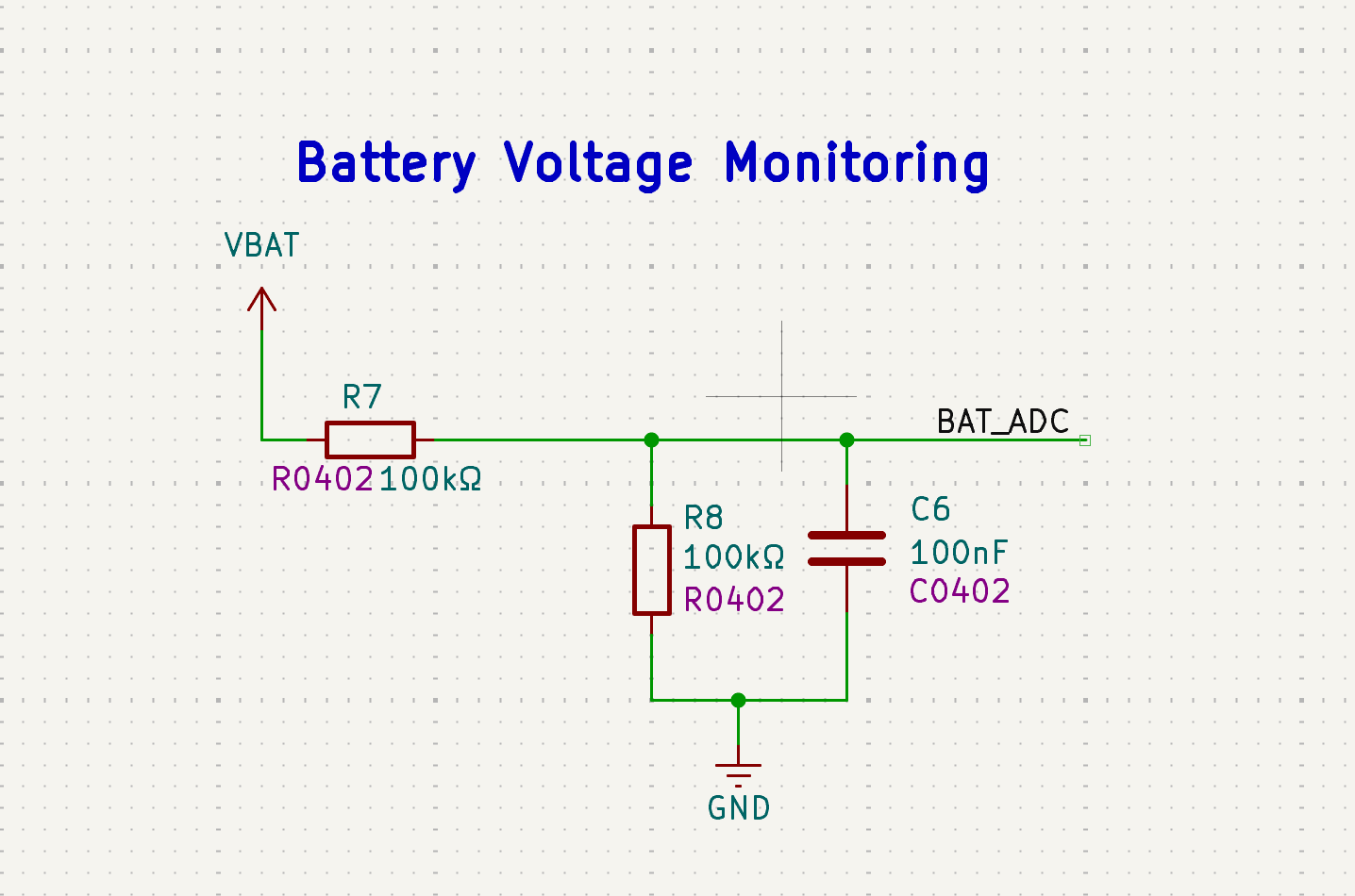

图 2：电池电压监测模块

该模块负责：

VBAT 电池电压采样
电阻分压降低 ADC 输入电压
BAT_ADC 输出到 MCU ADC 引脚
采样电容降低噪声
为固件提供电池电量估算基础

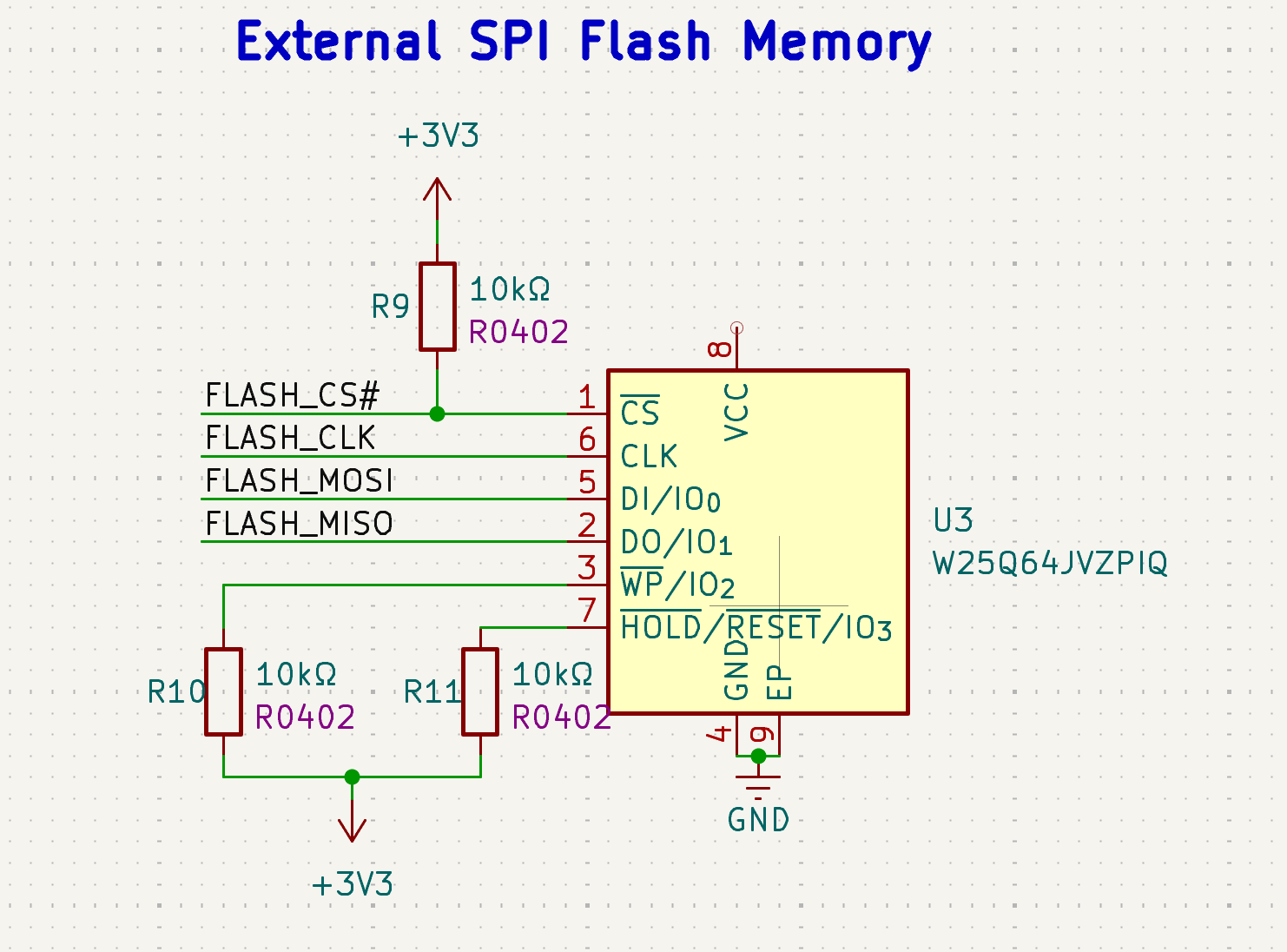

图 3：外部 SPI NOR Flash 模块

该模块负责：

外部非易失性存储
标准 SPI 接口连接
WP# / HOLD# 上拉
存储非敏感配置、日志和固件元数据
为后续系统扩展提供本地存储能力

五、本阶段关键设计点

硬件签名器不能只依赖 USB-C 供电，还需要电池充电路径。
MCP73831 可以提供简单可靠的单节锂电池充电方案。
PROG 电阻用于设置充电电流，需要根据电池容量和散热条件选择。
BAT_STAT 可以接入 MCU，用于判断充电状态。
VBAT 不能直接接入 MCU ADC，需要通过电阻分压。
ADC 采样点附近加入电容，可以降低电压采样噪声。
外部 SPI Flash 可用于非敏感配置、日志和固件元数据。
WP# 和 HOLD# 需要上拉，避免 Flash 进入异常工作模式。
外部 Flash 不应用于直接保存私钥或助记词。
清晰的信号命名可以降低后续 MCU 接入和固件调试成本。

六、当前硬件阶段

Step 1：USB-C 电源输入与 3.3V LDO 稳压
状态：草图完成

Step 2：锂电池充电、电池电压监测与外部 SPI Flash
状态：进行中

从系统结构上看，前两步主要是在补齐硬件签名器的基础底座。

第一步解决的是“如何稳定供电”。
第二步解决的是“如何独立供电、感知电池状态，并具备基础本地存储能力”。

只有这些基础模块稳定之后，后续的 MCU、安全芯片、显示屏、按键确认路径和签名逻辑才有可靠的硬件基础。

七、下一阶段规划（Step 3）

后续将继续扩展完整硬件系统，可能包括：

MCU 最小系统设计
复位与启动配置
Secure Element 安全芯片接口
OLED 显示屏接口
用户输入按键
确认路径设计
状态 LED
PCB 完整布局设计
结构与外壳对齐设计

下一阶段的重点，会逐步从“电源与存储”转向“控制核心与安全外设”。

也就是说，设备会开始具备真正的运行能力，而不只是完成基础硬件供电。

八、仓库结构说明

docs/        设计文档与学习记录
hardware/    原理图、PCB、BOM、Gerber
firmware/    固件代码与驱动
enclosure/   3D 外壳设计文件
tools/       辅助工具脚本
images/      原型与装配图

九、安全声明

本系列内容为开源硬件实验过程的阶段性整理与技术记录，仅用于学习、研究和开源硬件探索。

当前设计不构成生产级实现方案，也不提供任何安全保证。

请不要使用当前设计存储真实资产。
请不要将当前原理图、固件或外壳文件视为可直接用于真实环境的安全硬件。
请不要把外部 SPI Flash 当作私钥、助记词或敏感密钥材料的存储位置。

真正的安全硬件需要经过完整的安全审计、硬件验证、固件测试、生产控制、密钥管理设计以及系统级威胁建模后，才能进入实际部署环境。

十、项目地址

GitHub 仓库：

https://github.com/HavenlonLabs/open-hardware-wallet-lab

后续所有设计，包括原理图、PCB、固件、外壳和文档，都会按照阶段持续更新。
