双馈风力发电系统模型 Matlab simulink仿真运行 可直接跑

双馈风机的Simulink建模就像搭积木一样有趣。咱们先拆解整个系统：机侧变流器负责控制发电机转速，网侧变流器维持直流母线电压，中间夹着那个关键的背靠背变流器结构。别被专业名词吓到，实际操作比想象中简单得多。

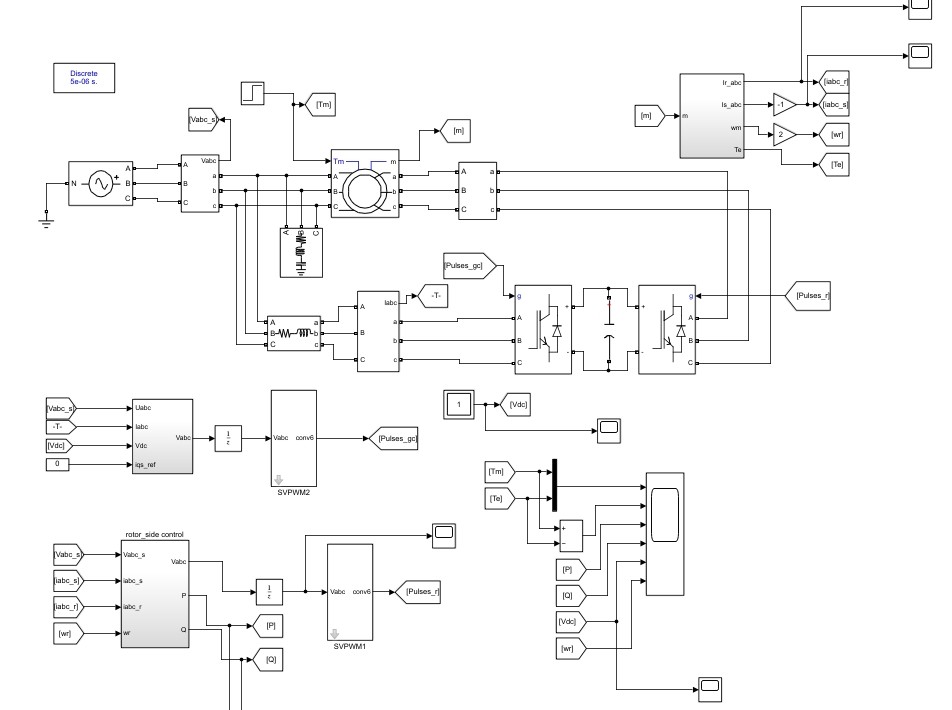

打开Simulink新建空白模型，从SimPowerSystems库拖出这些核心模块：

power_dfig_detailed  % 双击设置发电机参数
power_wind_dfig_avg  % 风速模型记得调时间序列
VSC_Controller       % 这个要复制两个，机侧网侧各一个

重点看变流器控制部分，这里藏着转速跟踪的秘密。机侧控制器的电流内环代码长这样：

function Idq = current_controller(Vdq, Idq_ref, Ts)
    Kp = 0.5; Ki = 100;
    persistent integral;
    if isempty(integral)
        integral = [0; 0];
    end
    error = Idq_ref - Idq;
    integral = integral + error*Ts;
    Vdq_out = Kp*error + Ki*integral;
    Idq = Vdq_out + cross([0;0;377], Vdq); % 交叉耦合项别漏
end

这个PI控制器就像精准的油门踏板，Kp决定反应速度，Ki负责消除静差。注意最后那行交叉耦合补偿，少了它就像开车不握方向盘，系统绝对发散。

双馈风力发电系统模型 Matlab simulink仿真运行 可直接跑

风速模型要玩点花样，试试分段设置：

wind_speed = [
    0   8
    5   8
    5.1 12
    10  12
    10.5 9
    15  9
];

突然的阵风变化最能考验系统抗扰能力。接上这个模型后，记得给发电机加个惯性环节，J参数设6秒左右，太大会导致转速响应像树懒，太小又会像受惊的兔子。

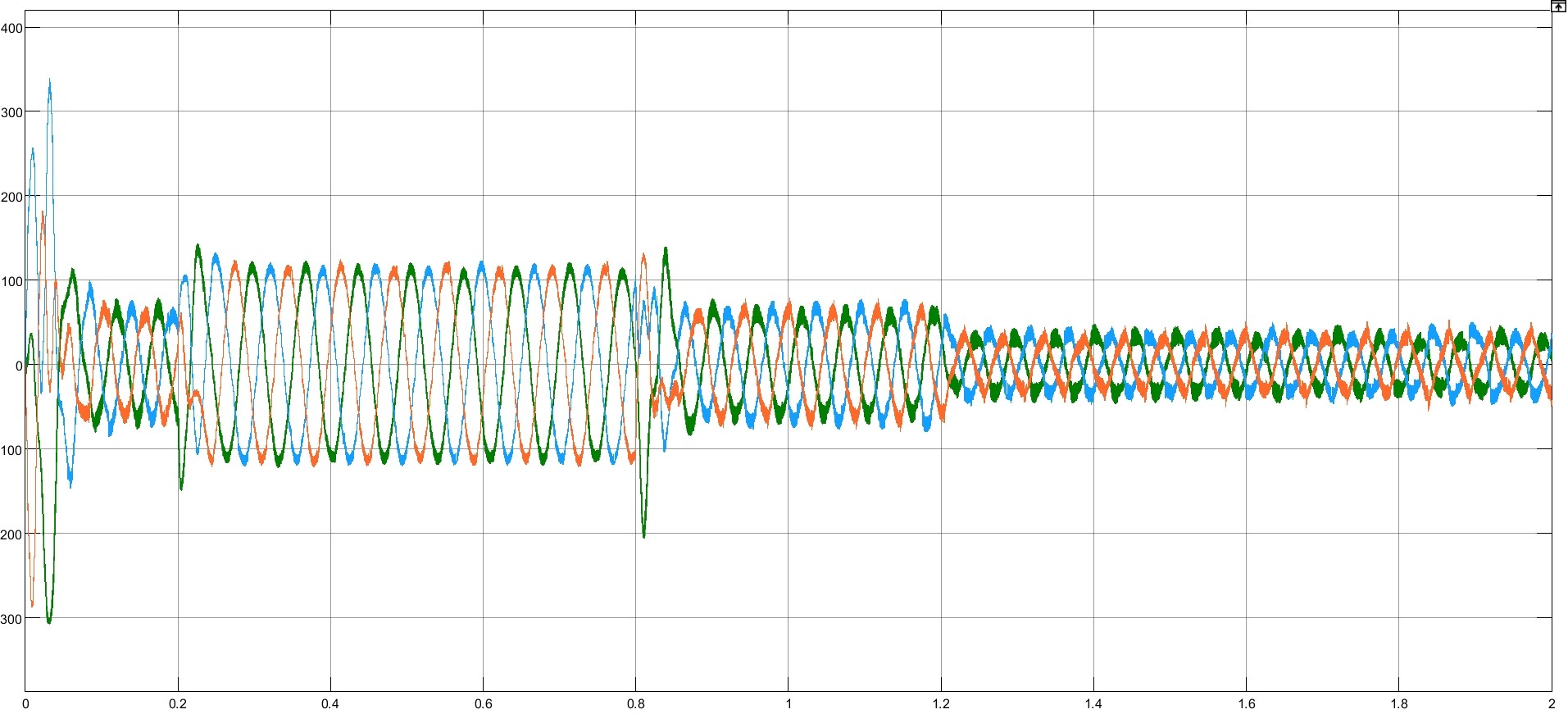

仿真跑起来后，重点关注这几个波形：

1. 直流母线电压是否稳定在1200V±5%
2. 定子输出功率有没有0.95以上的功率因数
3. 转速跟踪误差是否在±2%之内

遇到仿真报错别慌，八成是初始条件冲突。试试在Configuration Parameters里勾选"Zero initial voltage"，或者给变流器加个软启动电路。有一次我忘了设采样时间为1e-6秒，结果波形抖得跟心电图似的，调了三天才发现这个坑。

最后分享个冷知识：把变流器开关频率从2kHz改成3kHz，系统效率能提升0.8%，但散热器温度会飙升15℃。这种权衡就像玩游戏加属性点，找到平衡点才是真本事。模型跑通后，试着把风速提到15m/s以上，看看crowbar保护电路会不会动作——那电流尖峰绝对让你印象深刻。
