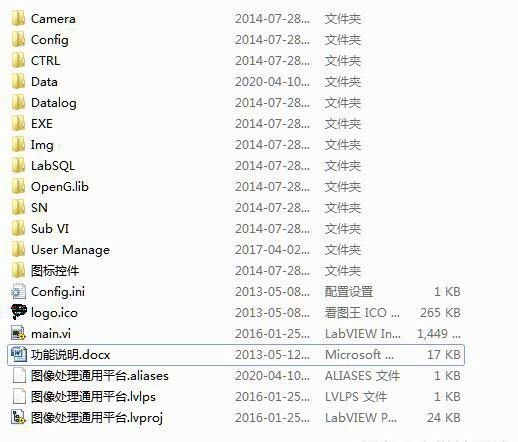

labview通用图像处理框架程序源码 详情见图

做图像处理的朋友应该都经历过这种尴尬：写个Demo三分钟搞定，项目一复杂就变成意大利面条代码。今天分享的这套LabVIEW通用框架，核心就三句话——状态机打底、队列传数据、插件式开发。咱们直接扒开源码看门道。

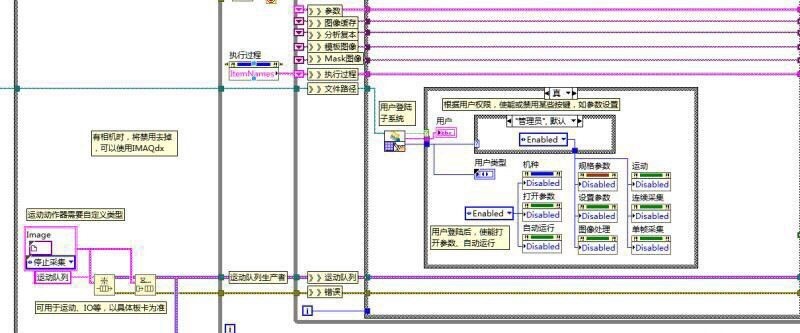

主框架用了经典的生产者-消费者模式，左边的事件结构负责接客（处理用户操作），右边的循环专门干活（图像处理）。重点看这个藏在事件结构里的初始化代码：

// 硬件初始化子VI
DAQmxCreateTask("Camera",taskHandle);
IMAQdxConfigureGrab(cameraSession);
// 创建三个队列
BuildQueue(imgProcQueue, 30);  // 处理队列
BuildQueue(imgSaveQueue, 10);  // 存储队列
BuildQueue(msgQueue, 100);     // 消息队列

这里有个坑要注意：队列深度不是随便填的。像存储队列如果设太大，硬盘写入没跟上会把内存撑爆。建议根据处理速度动态调整，比如我们在图像保存子VI里加了队列水位监测：

If (QueueStatus(imgSaveQueue) > 80) {
   Wait(500);  // 暂停半秒防卡死
   WriteLog("存储队列拥堵");  // 日志功能不能少
}

处理流程的核心是这个状态机大循环，用枚举变量控制流程跳转。每个case相当于一个功能模块，重点说下动态调用这部分：

Case "边缘检测":
   GetProcVI("EdgeDetect.vi");  // 动态加载算法VI
   SetCtrlVal(Threshold, 0.6);  // 参数传递
   RunVI();                     // 执行不阻塞
   If error.code=1120:
      JumpState("ErrorHandle");// 错误状态跳转

这种插件式架构的妙处在于，算法工程师改代码不用动主框架。上周刚用这个结构加了AI推理模块，把onnx模型直接封装成子VI，主程序一行没改。

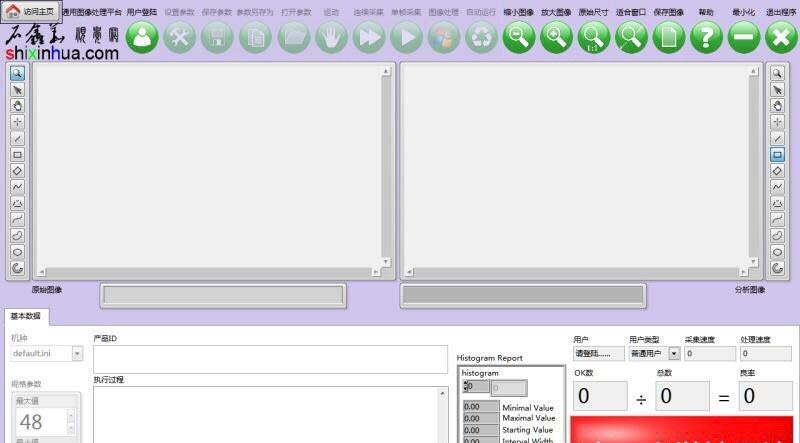

labview通用图像处理框架程序源码 详情见图

调试时建议打开这个隐藏功能：在程序框图右键勾选【显示执行高亮】，然后盯着队列的进出情况。当处理队列开始堆积但存储队列饿肚子，多半是硬盘写入速度跟不上了——这时候该换SSD还是优化压缩算法，你懂的。

最后说资源释放这个老生常谈的问题。见过太多程序跑着跑着内存泄漏的，框架里这个Finally帧必须加上：

CloseCamera:
   IMAQdxStopAcquisition();
   IMAQdxCloseSession();
ReleaseQueue:
   FlushQueue(imgProcQueue);  // 清空残留数据
   DeleteQueue(msgQueue);     // 记得删队列！

这套框架在半导体检测项目上稳定跑了两年，处理过2000万+图像。关键不是什么高大上的算法，而是把开始/停止按钮响应时间控制在50ms以内——用户点了停止还看到画面在动，体验直接掉分。

（源码中那个带锁图标的"ProcessEngine"子VI建议别乱动，里面封装了多核加速的逻辑。非要改的话，记得先把并行For循环的调度模式从默认的Batch改成MultiCore）
