西门子S7-1500在制药厂洁净空调PLC程序中的应用

jIwwMTdC

297人浏览 · 2026-03-14 14:45:00

jIwwMTdC · 2026-03-14 14:45:00 发布

西门子S7-1500暖通空调制药厂洁净空调PLC程序案例，硬件采用西门子1500CPU+ET200SP接口IO模块，HMI采用西门子触摸屏。具体为制药厂BMS（洁净空调自控系统）医药洁净室程序，程序结构采用SCL编程。有详细注释，很方便能看懂；串级PID，分程调节，控温控湿效果非常好；程序打开版本博图V16

在制药行业的洁净空调系统中，温度和湿度的控制至关重要。近期，我参与了一个基于西门子S7-1500的BMS（楼宇管理系统）项目，主要用于控制制药厂的洁净室空调系统。整个系统采用了PLC编程结合触摸屏的控制方式，效果非常理想。让我来和大家聊聊这个项目的一些细节和应用经验。

一、硬件配置与选型

硬件部分主要选择了 西门子S7-1500 CPU 作为主控制器，搭配 ET200SP 接口模块 来扩展I/O点数。洁净室环境需要同时控制多个参数，包括温度、湿度、送风量等，因此选择ET200SP主要是看中其模块化的设计和灵活的扩展能力。

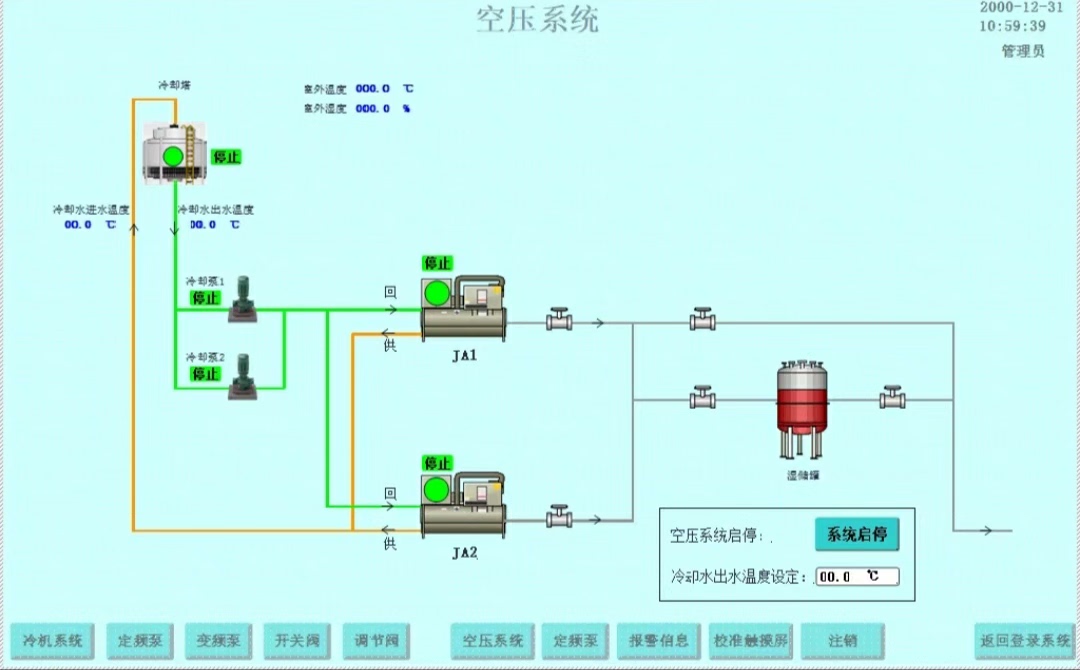

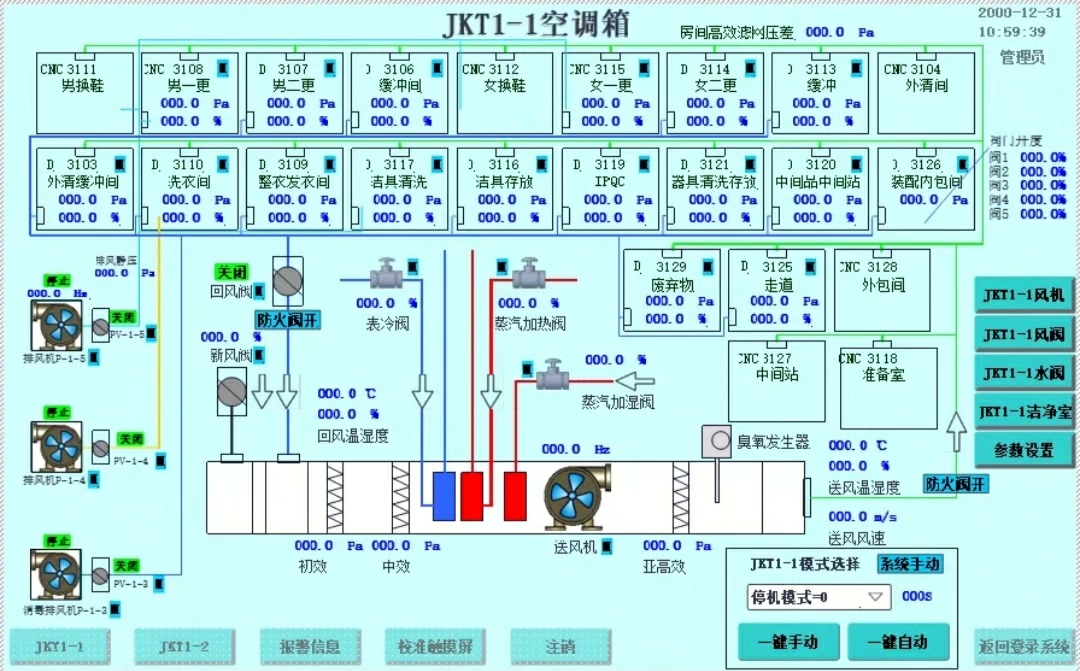

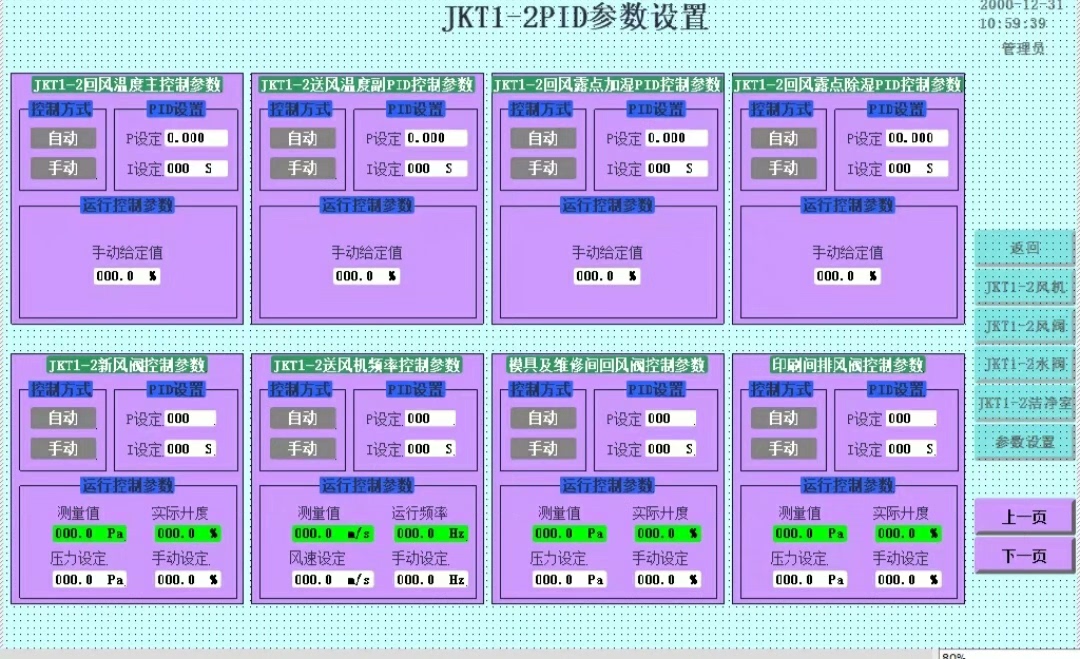

HMI部分使用了西门子的触摸屏，界面简洁直观，操作便捷。无论是控制面板还是数据显示，都能满足用户的需求。

二、软件架构与编程

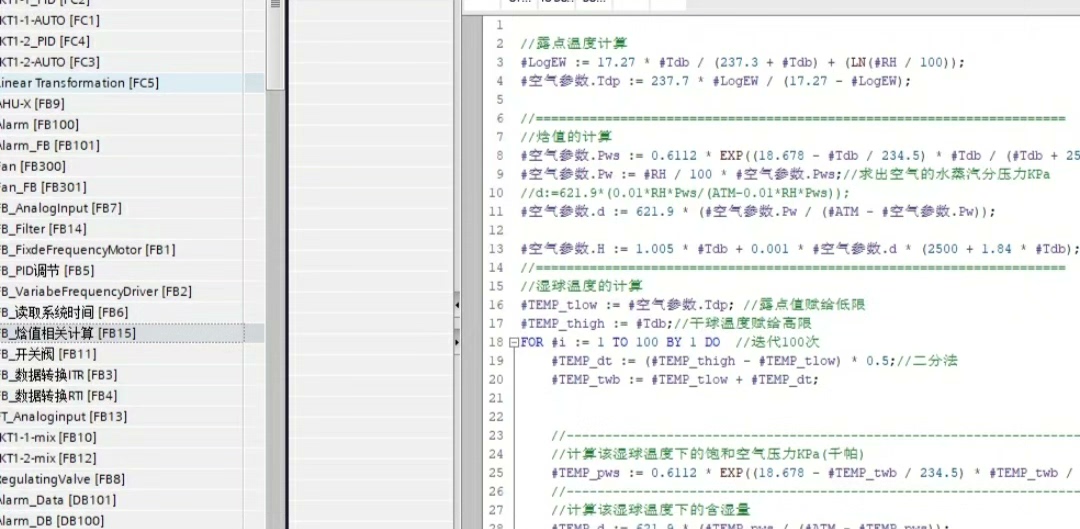

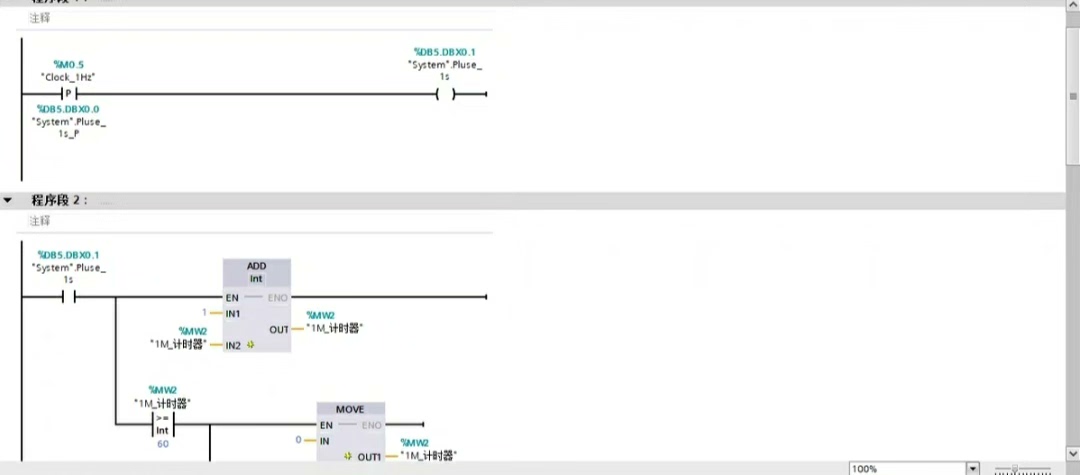

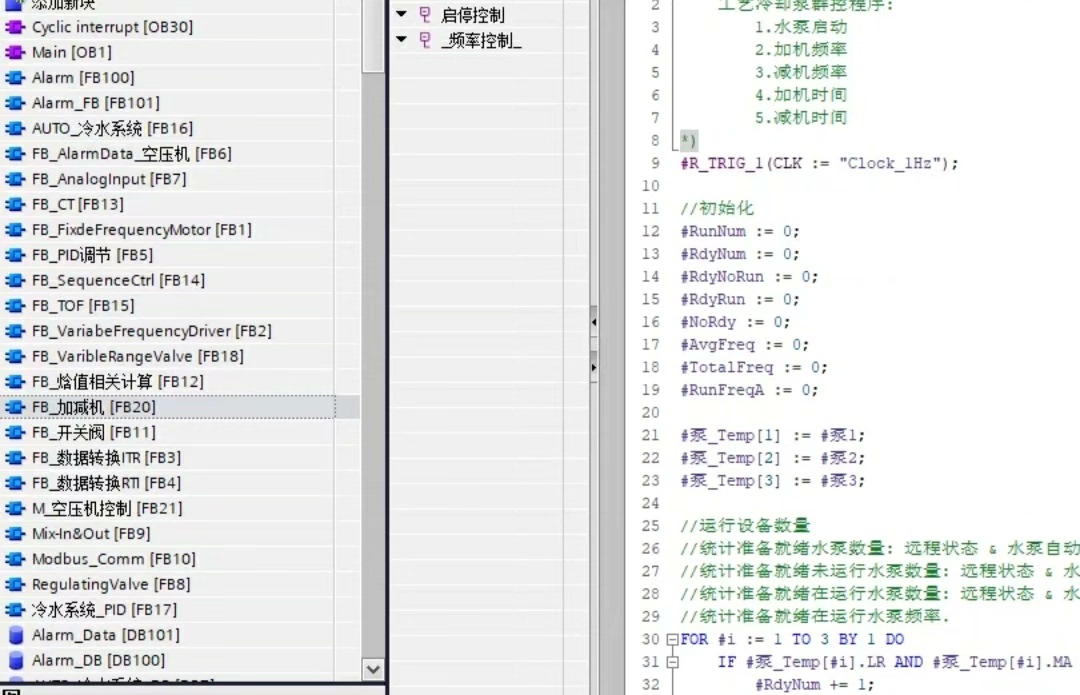

整个控制程序基于西门子的 博图V16 开发环境编写，编程语言采用了结构化控制语言（SCL）。SCL代码直观易读，非常适合处理复杂的控制逻辑。

// PID控制回路示例
PROGRAM PID_Control
    VAR
        Setpoint  : REAL := 22.0;  // 设定温度
        ProcessVar : REAL;         // 实际温度
        Output : REAL;             // 输出信号
        Gain : REAL := 100.0;      // 比例系数
        Integ : REAL := 0.0;       // 积分项
    END_VAR

    // 比例积分控制
    Output := Gain * (Setpoint - ProcessVar) + Integ;
    Integ := Integ + (Setpoint - ProcessVar) * Gain * 0.1;  // 简单积分项
END_PROGRAM

通过串级PID调节，系统的控温效果显著提升，温度波动范围控制在±0.5℃以内。同时，分程调节功能的加入让湿度控制也更加精准，湿度波动范围控制在±2%RH。

三、控制回路设计

洁净室的温度和湿度控制采用的是 串级PID调节，即主回路控制温度，副回路控制湿度。通过这种方式，能够有效减少两者之间的相互干扰。

// 串级PID控制示例
PROGRAM Cascade_PID
    VAR
       主回路输出 : REAL;
       副回路输出 : REAL;
       总输出 : REAL;
    END_VAR

    // 主回路 PID
    Main_PID(Setpoint_Temp, ProcessVar_Temp, Main_Output);

    // 副回路 PID
    Sub_PID(Setpoint_Humid, ProcessVar_Humid, Sub_Output);

    // 输出叠加
    Total_Output := Main_Output + Sub_Output;
END_PROGRAM

分程调节的实现主要是通过将PID的输出信号分配到不同的执行机构上。例如，当温度需要调节时，主要控制加热或制冷设备；而湿度的调节则主要通过加湿或除湿设备实现。

// 分程调节示例
PROGRAM Split_Regulate
    VAR
        PID_Output : REAL;
        Heating : REAL;
        Cooling : REAL;
    END_VAR

    IF PID_Output > 50 THEN
        Cooling := PID_Output - 50;
        Heating := 0;
    ELSE
        Heating := 50 - PID_Output;
        Cooling := 0;
    END_IF
END_PROGRAM
