导语

在外调类项目中，成果质检几乎是每一个项目都会经历、但又普遍“体验不佳”的一个环节。空间要素在 ArcMap 中，属性信息在属性表里，而现场采集的照片则散落在一个个文件夹中。质检人员往往需要在 地图—属性表—文件夹—图片查看器 之间频繁切换，重复、机械，却又不敢出错。

在外调项目中，这种割裂式的质检流程长期存在：效率不高、依赖经验、难以统一标准。基于实际项目需求，本人尝试结合 ArcGIS Engine 二次开发，设计并实现了一款 外调成果质检辅助插件，将“要素—属性—照片—问题记录”整合到同一个工作界面中。

本文将从项目背景出发，重点介绍该插件的整体思路、核心功能以及实际应用效果，希望能为从事类似工作的同行提供一种可落地的解决思路。

一、项目背景与问题来源

在外调成果质检阶段，常见的数据构成包括：

• ArcMap 中的空间要素（点/线/面）；
• 要素属性表中的调查编号、类型等信息；
• 外业采集的多张现场照片；
• 项目配套的 Excel 表格（问题台账、调查补充信息等）。

传统的质检方式通常是：

在 ArcMap 中定位图斑 → 打开属性表核对字段 → 手动进入照片目录查找对应照片 → 发现问题后，再单独记录到 Excel 表中

这种方式存在几个突出问题：

1. 操作高度碎片化：质检人员需要频繁切换窗口，效率低；
2. 关联关系弱：要素、照片、Excel 数据之间缺乏直观联动；
3. 问题记录分散：问题描述、截图、是否返工等信息分散在不同文件中；
4. 质检标准难统一：不同人员记录方式差异较大。

与其依赖人工经验，不如用一个轻量级插件，把这些步骤“串”起来。

二、插件定位与设计目标

2.1 插件定位

本插件并不追求自动判定成果是否合格，而是定位为：

服务于人工质检过程的辅助工具。

其核心目标包括：

• 减少重复、机械操作；
• 强化要素、照片与问题信息之间的关联；
• 将问题记录过程结构化、标准化；
• 尽量贴合一线质检人员的实际使用习惯。

2.2 总体设计思路

插件整体围绕“以要素为中心”展开：

• 以 ArcMap 中的空间要素作为质检入口；
• 自动或手动关联外调照片；
• 同步展示属性、照片及辅助信息；
• 在同一界面完成问题记录，并统一写入 Excel 台账。

三、插件核心功能介绍

3.1 图层刷新与基础配置

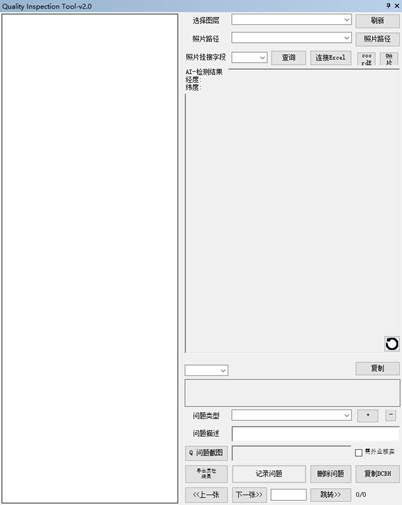

插件启动后，首先提供基础配置能力：

• 刷新当前加载图层，自动获取 ArcMap 中的可用要素图层；
• 手动选择照片存储路径，适配不同项目的目录结构；
• 手动选择要素字段，用于与照片进行关联。

在照片命名规则上，插件采用统一约定：

选择的字段值 + 其他说明.jpg

只要照片文件名以字段值开头，即可被自动识别并关联。

3.2 要素查询与照片联动浏览

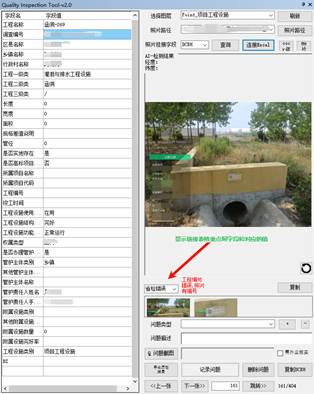

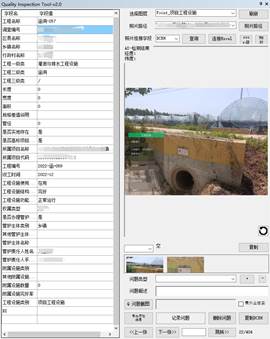

在完成基础配置后，点击“查询”按钮即可进入核心质检流程：

• 左侧 DataGrid 显示当前要素的属性信息；
• 照片主窗口显示与该要素关联的照片；
• 主照片下方自动生成对应的 缩略图列表。

当一个要素对应多张照片时：

• 缩略图会按顺序排列；
• 点击任一缩略图，可在主窗口中查看大图；
• 支持照片双击放大显示、旋转操作；
• 支持“上一张 / 下一张 / 跳转”快速切换照片，同时同步切换要素。

这一设计大幅减少了人工查找照片的时间，使质检人员可以专注于成果本身。

3.3 要素与 Excel 数据联动

在实际项目中，往往还会存在一份或多份 Excel 表，用于记录调查补充信息或历史问题。

插件支持：

• 通过“连接 Excel”按钮，选择 Excel 文件；
• 指定要素字段与 Excel 表字段的对应关系；
• 将 Excel 中指定字段的内容同步显示在插件 UI 中。

这样，在质检过程中，质检人员可以同时参考空间数据与表格数据，避免反复打开 Excel 文件。

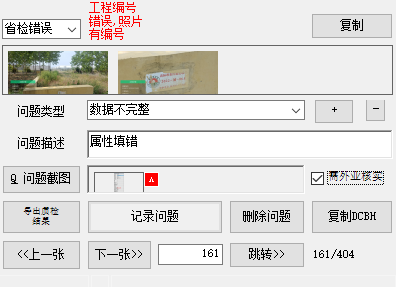

3.4 问题记录与截图标注

当发现成果问题时，插件提供了一套完整的问题记录机制：

• 问题类型下拉框：支持预置问题类型；
• 自定义问题类型：可通过按钮动态新增或删除；
• 问题描述输入框：用于填写具体问题说明；
• 是否需要返外业调查：通过 RadioButton 勾选；
• 问题截图功能：
  • 支持自定义区域截图；
  • 支持截图后的标记、文字说明、回退等编辑操作。

这一过程尽量贴近质检人员的实际操作习惯，减少额外学习成本。

3.5 问题统一记录与管理

当问题填写完成后，点击“记录问题”按钮：

• 插件会自动将以下信息写入 Excel 表：
  • 要素标识字段；
  • 问题类型；
  • 问题描述；
  • 是否需要返外业；
  • 问题截图路径或引用信息。

同时，插件支持：

• 删除当前要素已记录的问题；
• 保证 Excel 台账与空间要素的一致性。

通过这一方式，项目问题记录不再零散，而是形成一份结构清晰、可追溯的质检成果表。

3.6 属性高亮与在线编辑

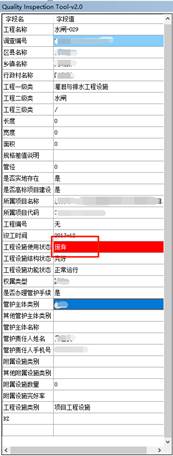

在左侧 DataGrid 属性展示区，插件还提供了增强功能：

• 可将满足特定条件的字段值高亮显示（如红色），便于快速发现异常；
• 支持在 DataGrid 中直接编辑属性值；
• 修改内容可同步保存回要素属性表。

这一功能在实际质检中非常实用，减少了反复打开属性表的操作。

四、实际应用效果与体会

该插件已在实际外调成果质检工作中投入使用。总体来看：

• 质检流程更加集中、连贯；
• 要素、照片、问题记录实现了一体化管理；
• 人工操作明显减少，但质检判断权仍保留在人员手中；
• 更容易在项目组内部形成统一的质检习惯。

从实践体会来看，这类贴近业务场景的辅助插件，往往比复杂系统更容易被接受，也更容易真正发挥作用。

五、总结

本文结合实际外调项目中的质检工作需求，介绍了一款基于 ArcGIS Engine 开发的外调成果质检辅助插件。从最初发现“要素、属性、照片和问题记录相互割裂”的现实问题出发，通过二次开发的方式，将图层管理、照片联动、Excel 数据关联以及问题记录等功能整合到同一工作界面中。

在实际应用过程中，这款插件并未试图用复杂的规则去“替代人工判断”，而是专注于优化质检流程本身：减少无意义的重复操作，让质检人员能够把精力更多放在成果质量的判断与问题分析上。同时，插件将问题记录过程结构化、标准化，使质检结果更加清晰、可追溯，也更便于项目内部协作。

从实践体会来看，很多项目中的效率瓶颈，并不一定需要引入大型系统来解决。围绕真实业务场景，开发一款贴合使用习惯的辅助插件，往往能够以较低成本，取得立竿见影的效果。希望本文的分享，能为正在从事外调成果质检或 ArcGIS 二次开发工作的同行，提供一些有价值的参考。

最后附上插件下载地址：
通过网盘分享的文件：Qulity_Inspector.esriAddIn

链接: https://pan.baidu.com/s/157coMky_L8w9qEEL0E_4aw?pwd=ttr9 提取码: ttr9
