1. 背景

由于瑞芯微的RK3568/3588的原生CAN有芯片级BUG，所以大多数厂家会采用spi-can方案。

但是实测MCP2515这款芯片会有丢帧问题，该芯片的接收FIFO只能存两帧，发送是三个buffer。同时测试22%负载率就会报MCP2515接收缓冲区满的错误帧。

SPI速率10MHz，CAN波特率500K。

2. 分析

2.1 SPI-CAN原理

该芯片读取单帧CAN报文需要进行4次SPI传输，SPI物理通信时线程会陷入睡眠，直到被SPI中断唤醒，所以会导致MCP2515缓冲区满的罪魁祸首是调度延时。

原驱动常规接收一帧CAN报文需要4次SPI传输：

1. mcp251x_read_2regs(CANINTF) 读取 4 字节：读取中断标志 CANINTF 和错误标志 EFLG

2. mcp251x_hw_rx_frame() 读取 14 字节：使用 READ_RXB 指令一次性读取整个 RX Buffer

3. mcp251x_read_2regs(CANINTF) 读取 4 字节：再次读取中断标志（可能RX1又有数据）

4. mcp251x_read_2regs(CANINTF) while循环里再读取4 字节

如果对端大批量发送CAN报文，MCP2515出现RX0和RX1同时有数据，并且第一次SPI传输读取到RX0IF=RX1IF=1后，读取两帧CAN报文就只需要SPI传输五次。

2.2 驱动侧对收发函数的设置

接收逻辑放在了mcp251x_can_ist中断函数里，同时该中断为线程化中断；

发送逻辑为使用了工作队列，当需要发送时就唤醒该工作队列。

3. 优化驱动

既然问题出在调度延时，那么就有两个思路，一：减少SPI传输次数；二：减少调度延时。

SPI传输次数是不能减少了，否则驱动就会不稳定，无法处理非常规情况。

如何减少调度延时？

3.1 提高接收和发送函数的优先级

需要合理配置应用层与SPI-CAN通讯线程的优先级！

发送逻辑由工作队列改为内核态工作队列，使用SCHED_FIFO且优先级设置很高，绑定到CPU2核心运行：

	priv->tx_worker = kthread_create_worker(0, "mcp251x_tx_%s",
						dev_name(&spi->dev));
	if (IS_ERR(priv->tx_worker)) {
		ret = PTR_ERR(priv->tx_worker);
		priv->tx_worker = NULL;
		goto error_probe;
	}

	{
		struct sched_param param = { .sched_priority = 91 };
		sched_setscheduler(priv->tx_worker->task, SCHED_FIFO, &param);
		set_cpus_allowed_ptr(priv->tx_worker->task, cpumask_of(2));
	}

	kthread_init_work(&priv->tx_work, mcp251x_tx_work_handler);

接收逻辑由线程化中断优化为使用SCHED_FIFO且优先级设置很高，绑定到CPU3核心运行：

	ret = request_threaded_irq(spi->irq, NULL, mcp251x_can_ist,
				   flags | IRQF_ONESHOT, dev_name(&spi->dev),
				   priv);
	if (ret) {
		dev_err(&spi->dev, "failed to acquire irq %d\n", spi->irq);
		goto out_close;
	}

	{
		struct irq_desc *desc = irq_to_desc(spi->irq);

		if (desc && desc->action && desc->action->thread) {
			struct sched_param param = { .sched_priority = 91 };

			sched_setscheduler(desc->action->thread,
					   SCHED_FIFO, &param);
			set_cpus_allowed_ptr(desc->action->thread,
					     cpumask_of(3));
		}
	}

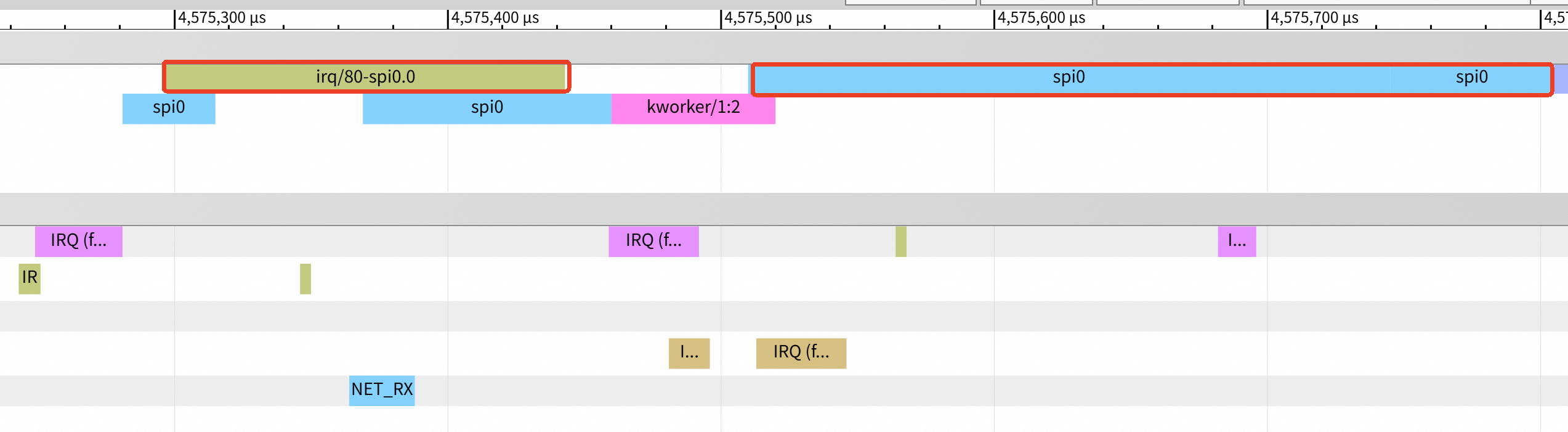

用ftrace抓取事件发现SPI-CAN通讯中除了接收、发送线程，还涉及到了spi0线程，该线程用于spi传输完成后处理队列和spi控制器空闲时清理资源。

该spi0线程默认是SCHED_OTHER调度，优先级为PR 120。优先级太低也会导致SPI-CAN效率低从而接收丢帧。所以，在设备树中对spi0节点加上 rockchip,rt；，这样在spi_probe时就会设置ctlr->rt=true，从而设置spi0线程为SCHED_FIFO，优先级PR -51。若后续还是有丢帧情况发生，可将优先级提高。

static int rockchip_spi_probe(struct platform_device *pdev)
{
    ......

    ctlr->rt = device_property_read_bool(&pdev->dev, "rockchip,rt");

    ......
}

&spi0 {
	status = "okay";
	rockchip,rt;
	mcp2515: mcp2515@0 {
    ......
	};
};

3.2 打上RT补丁

RT补丁目的是让Linux更实时，能够极大的减少调度延时。RT-Linux主要是将自旋锁改为可抢占的互斥锁，将硬件中断线程化，变成一个可抢占的内核。同时，还需要将CPU由动态调频改为定频最高频，系统时钟中断由动态调整改为1000Hz。

4. 结果

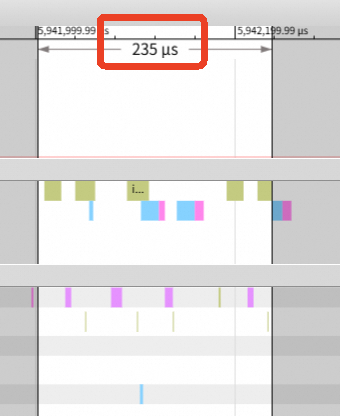

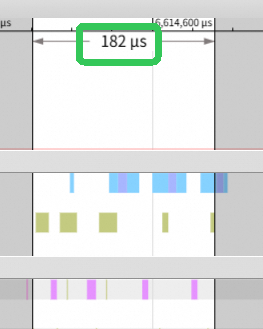

通过ftrace抓取事件，结果显示：用原生CAN，接收一帧耗时16us；优化前SPI-CAN接收一帧耗时235us，优化后182us。
