运放选型对照表——精密、高速、低功耗、零漂移，你到底该用哪个？

硬件指南 | 原创

打开 TI 官网，运放型号成千上万。选型页面勾完参数，出来几百个结果，参数表密密麻麻看不懂——这是每个硬件工程师都经历过的场景。

今天用一张对照表 + 决策流程，帮你彻底搞清楚。

图：运放四大类别速览——精密、高速、低功耗、零漂移
参考资料：TI Precision Labs (https://www.ti.com/video/series/precision-labs/ti-precision-labs-op-amps.html) | ADI 教育中心 (https://wiki.analog.com/university/)

---

一、四大类别一句话

类别	核心指标	典型应用	代表芯片
精密运放	低 Vos、低温漂	仪表放大器前端、传感器信号调理	OPA2188, AD8628, MCP6Vxx
高速运放	高 GBPW、高压摆率	ADC 驱动、视频放大、通信	OPA847, THS3001, LMH6703
低功耗运放	低 Iq、宽电压范围	电池供电设备、便携采集	OPA340, MCP6001, TLV8801
零漂移运放	Vos < 1µV、极低温漂	精密测量、电流检测、热电偶	OPA2188, ADA4528, LTC2057

注意：这四个分类不是互斥的——零漂移运放本质上是精密运放的一个子类，但它的性能远超普通精密运放，单独拿出来对比更有意义。

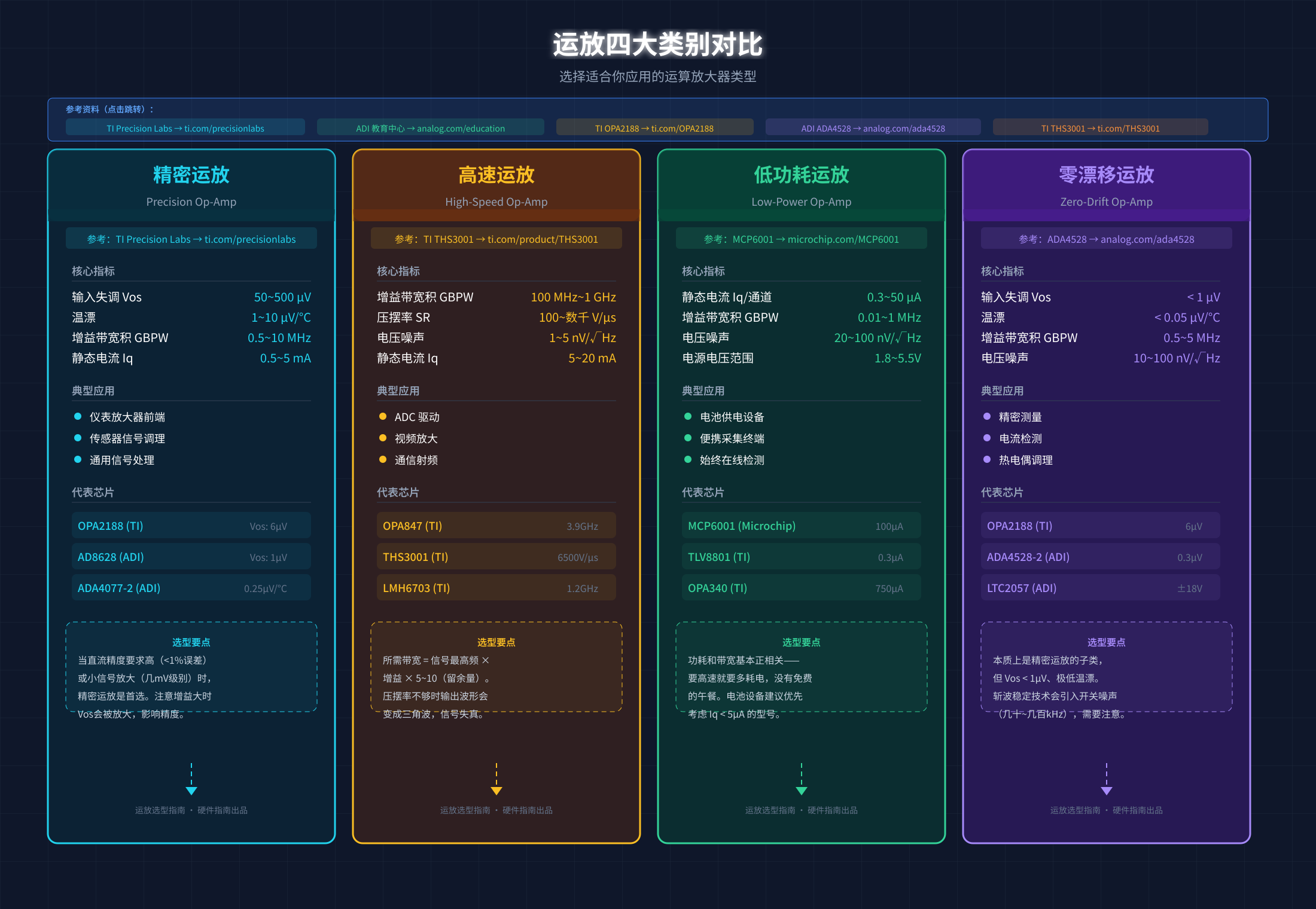

图：运放四大类别详细对比——核心指标、典型应用、代表芯片及选型要点
参考资料：TI Precision Labs (https://www.ti.com/video/series/precision-labs/ti-precision-labs-op-amps.html) | ADI 教育中心 (https://wiki.analog.com/university/) | TI OPA2188 (https://www.ti.com/product/OPA2188) | ADI ADA4528 (https://www.analog.com/ada4528) | TI THS3001 (https://www.ti.com/product/THS3001)

---

二、关键参数对比

1. 输入失调电压 Vos

类型	典型 Vos	温漂
通用运放	1~5 mV	10~30 µV/°C
精密运放	50~500 µV	1~10 µV/°C
零漂移运放	< 1 µV	< 0.05 µV/°C
高速运放	0.5~5 mV	10~50 µV/°C

什么时候在乎 Vos：

• 直流精度要求高（< 1% 误差）
• 小信号放大（信号只有几 mV）
• 增益很大（Vos 会被放大）

什么时候可以不管 Vos：

• 交流耦合（隔直了，直流失调不影响）
• 大信号（信号幅度远大于 Vos）
• 可以做系统校准（一次性校准能消掉）

2. 增益带宽积 GBPW 与压摆率 SR

类型	典型 GBPW	典型 SR
通用/精密	0.5~10 MHz	0.5~10 V/µs
高速	100 MHz~1 GHz	100~数千 V/µs
低功耗	0.01~1 MHz	0.01~1 V/µs
零漂移	0.5~5 MHz	0.5~5 V/µs

经验法则：

所需带宽 = 信号最高频率 × 增益 × 5~10（留余量）

例：放大 100kHz 信号，增益 10x
→ 所需 GBPW ≥ 100kHz × 10 × 5 = 5MHz
→ 选 10MHz 以上的运放比较稳妥

压摆率不够的表现： 输出波形变成三角波，信号失真。

所需 SR ≥ 2π × f × Vpk（f 是信号频率，Vpk 是输出幅度）

例：输出 5Vpp 的 1MHz 正弦波
→ SR ≥ 2 × 3.14 × 1MHz × 2.5V ≈ 15.7 V/µs

3. 噪声密度

类型	典型电压噪声	典型电流噪声
精密运放	5~50 nV/√Hz	0.1~10 fA/√Hz
高速运放	1~5 nV/√Hz	1~20 pA/√Hz
低功耗运放	20~100 nV/√Hz	0.1~1 fA/√Hz
零漂移运放	10~100 nV/√Hz	0.1~1 fA/√Hz

关键判断：

• 高阻抗源（> 10kΩ） → 电流噪声是关键→ 选 CMOS/JFET 输入（低 Ib）
• 低阻抗源（< 1kΩ） → 电压噪声是关键→ 选双极型输入（低 en）
• 低频（< 1kHz） → 1/f 噪声区→ 零漂移运放有明显优势（斩波稳定消除 1/f）

4. 静态电流 Iq

类型	典型 Iq/通道	适用场景
超低功耗	0.3~5 µA	电池设备、始终在线
低功耗	5~50 µA	便携设备、传感器节点
通用	0.5~5 mA	大多数场景
高速	5~20 mA	高频信号处理

功耗和带宽基本是正相关——要高速就要多耗电，没有免费的午餐。

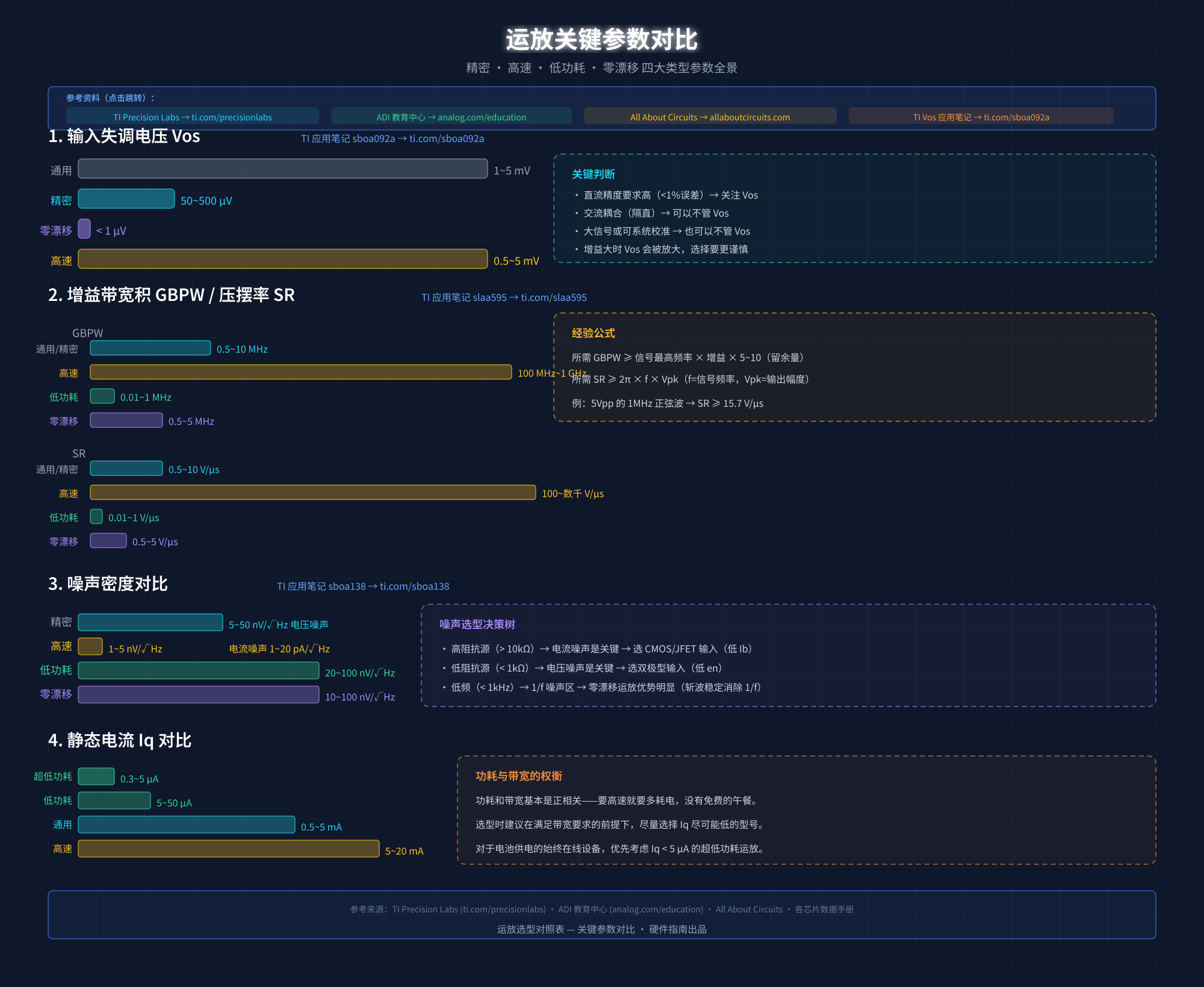

图：运放关键参数全景对比——Vos / GBPW / SR / 噪声 / Iq 四大类型横向对比
参考资料：TI 失调电压应用笔记 (https://www.ti.com/lit/an/sboa092a) | TI 带宽压摆率应用笔记 (https://www.ti.com/lit/an/slaa595) | TI 噪声分析应用笔记 (https://www.ti.com/lit/an/sboa138)

---

三、选型决策流程

你的信号类型是什么？
│
├─ 直流/低频精密测量 ──→ 零漂移运放（Vos 最关键）
│
├─ 交流/高频信号 ──→ 高速运放（GBPW/SR 最关键）
│
├─ 电池供电/便携 ──→ 低功耗运放（Iq 最关键）
│
└─ 通用信号调理 ──→ 精密运放（平衡性能）

细化决策树：

Step 1：电源条件

• 单电源 3.3V/5V？→ 需要轨到轨输入输出（RRIO）
• 有 ±15V 双电源？→ 选择面宽很多
• 电池供电？→ 跳转到低功耗分支

Step 2：信号特性

• 频率 < 100Hz？→ 关注 1/f 噪声、温漂
• 频率 > 100kHz？→ 关注 GBPW、SR
• 微弱信号 (< 10mV)？→ 关注 Vos、噪声

Step 3：负载需求

• 驱动 ADC？→ 关注建立时间、输出驱动能力
• 驱动长电缆？→ 关注容性负载能力
• 需要大电流输出？→ 关注输出短路电流

Step 4：环境条件

• 工业温度 -40~85°C？→ 关注温漂、Vos over temperature
• 振动/冲击？→ 避免 X7R 电容（压电效应）
• 高湿度？→ 关注偏置电流（受 PCB 漏电流影响）

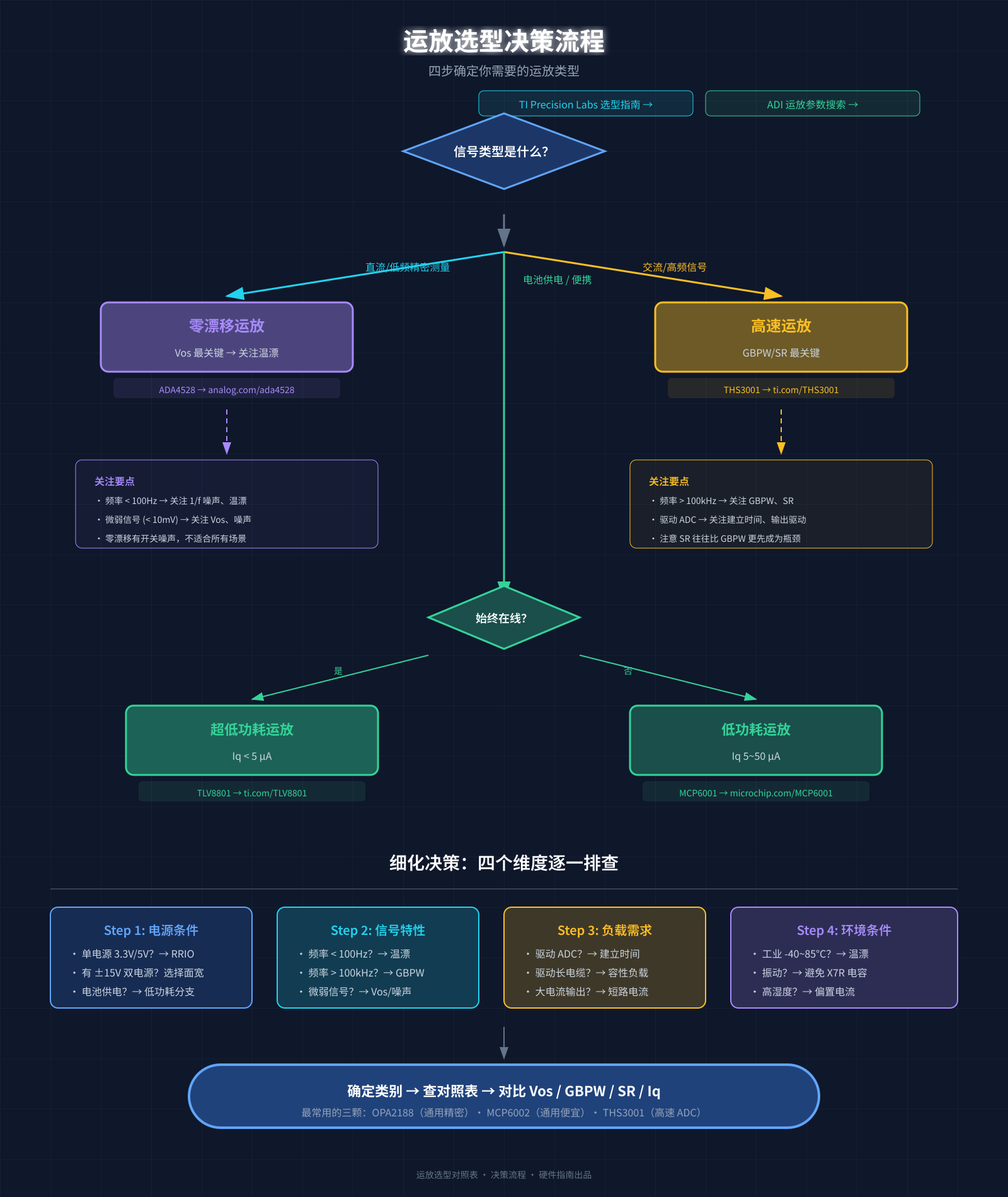

图：运放选型决策流程——四步确定你需要的运放类型
参考资料：TI Precision Labs 选型指南 (https://www.ti.com/video/series/precision-labs/ti-precision-labs-op-amps.html) | ADI 运放参数搜索 (https://www.analog.com/en/product-category/operational-amplifiers.html)

---

四、热门型号速查

精密运放

型号	供应商	Vos	GBPW	Iq	亮点
OPA2188	TI	6 µV	2 MHz	475 µA	零漂移，5.5V 以下
OPA2277	TI	20 µV	1 MHz	800 µA	±2~18V 双电源
ADA4077-2	ADI	15 µV	3.9 MHz	400 µA	极低温漂 0.25 µV/°C
MCP6V31	Microchip	2 µV	1 MHz	300 µA	便宜，零漂移

高速运放

型号	供应商	GBPW	SR	Iq	亮点
OPA847	TI	3.9 GHz	950 V/µs	18 mA	极低噪声 0.85 nV/√Hz
THS3001	TI	420 MHz	6500 V/µs	6.6 mA	高压摆率
LMH6703	TI	1.2 GHz	2400 V/µs	11.5 mA	宽带低失真
ADA4898-2	ADI	1 GHz	800 V/µs	22 mA	超低失真 -94dBc @ 10MHz

低功耗运放

型号	供应商	Iq	GBPW	Vos	亮点
MCP6001	Microchip	100 µA	1 MHz	4.5 mV	便宜，通用
TLV8801	TI	0.3 µA	6 kHz	3 mV	超低功耗
OPA340	TI	750 µA	5.5 MHz	0.5 mV	轨到轨，性价比高
AD8505	ADI	20 µA	95 kHz	1.5 mV	低功耗微调

零漂移运放

型号	供应商	Vos	温漂	GBPW	亮点
OPA2188	TI	6 µV	0.03 µV/°C	2 MHz	全能选手
ADA4528-2	ADI	0.3 µV	0.002 µV/°C	6.5 MHz	超低噪声
LTC2057	ADI	0.5 µV	0.025 µV/°C	1.5 MHz	高电压 ±18V

---

五、常见的选型坑

下面这四个坑，硬件工程师基本都踩过。选型时对照检查，能省不少调试时间。

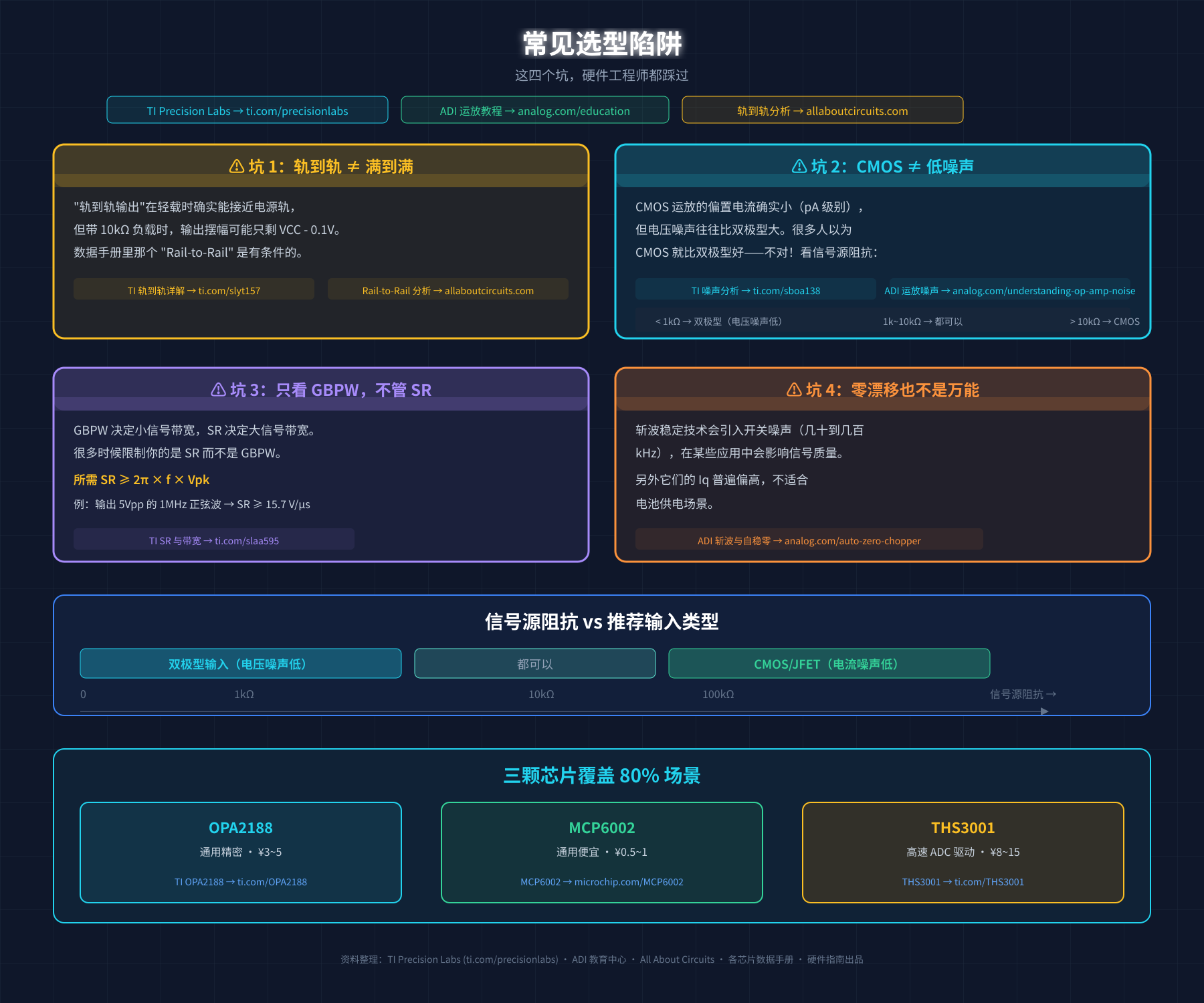

图：四个最常见的运放选型陷阱——附信号源阻抗选择指南和三颗覆盖80%场景的推荐芯片
参考资料：TI 轨到轨详解 (https://www.ti.com/lit/an/slyt157) | All About Circuits 轨到轨分析 (https://www.allaboutcircuits.com/technical-articles/) | ADI 运放噪声 (https://www.analog.com/cn/resources/analog-dialogue/articles/what-should-i-know-about-opamp-noise.html) | ADI 斩波与自稳零 (https://www.analog.com/cn/resources/technical-articles/to-chop-or-auto-zero-that-is-the-question.html)

坑 1：轨到轨≠满到满

"轨到轨输出"在轻载时确实能接近电源轨，但带 10kΩ 负载时，输出摆幅可能只剩 VCC - 0.1V。数据手册里那个"Rail-to-Rail"是有条件的。

坑 2：CMOS 输入≠低噪声

CMOS 运放的偏置电流确实小（pA 级别），但电压噪声往往比双极型大。很多人以为 CMOS 就比双极型好——不对，要看你的信号源阻抗。

信号源阻抗	推荐输入类型
< 1kΩ	双极型（电压噪声低）
1kΩ~10kΩ	都可以
> 10kΩ	CMOS/JFET（电流噪声低）

坑 3：只关注增益带宽积，不管压摆率

GBPW 决定小信号带宽，SR 决定大信号带宽。很多时候限制你的是 SR 而不是 GBPW。

坑 4：零漂移运放也不是万能

零漂移运放用的斩波稳定技术会引入开关噪声（几十到几百 kHz），在某些应用中会影响信号质量。另外它们的 Iq 普遍偏高，不适合电池供电场景。

---

六、总结

选运放其实就三步：

1. 确定电源 → 单/双电源、电压范围 → 缩小候选
2. 确定信号类型 → 频率、幅度、阻抗 → 确定类别
3. 查对照表 → 找具体型号，对比 Vos/GBPW/SR/Iq

最常用的三颗芯片，备着基本能覆盖 80% 的场景：

场景	推荐型号	预算
通用精密	OPA2188	¥3~5
通用便宜	MCP6002	¥0.5~1
高速 ADC 驱动	THS3001	¥8~15

---

选型是第一步，选对了后面省很多事。你被哪颗运放坑过？留言区聊聊。

下期预告：轨到轨运放的真实限制——输出摆幅≠电源轨。
