摘要：针对测绘、GIS及工程领域中需要将带有地理坐标信息的栅格图像（如TIFF+TFW）精确插入AutoCAD的需求，本文开发了一款纯LISP插件。该插件能够自动读取与TIFF图像同名的TFW文件，解析其六个仿射变换参数，计算出图像左下角的地理坐标、实际宽度及旋转角度，并调用AutoCAD的IMAGE命令完成精确插入。对于无TFW的常规图像（JPG、PNG等），自动降级为手动插入模式。插件全面兼容AutoCAD 2012至2026版本，具备完善的错误处理机制，为CAD与地理影像的融合提供了便捷、可靠的解决方案。

关键词：AutoCAD；LISP；World File；TFW；地理配准；图像插入

---

1 引言

在测绘、地质、城市规划及环境工程等领域，常常需要将卫星影像、无人机正射影像或扫描地形图导入AutoCAD中，作为底图进行矢量化的绘制与分析。这些栅格图像通常带有地理坐标信息，存储在与图像同名的World File（如.tfw、.jgw等）中。World File通过六个参数定义了像素坐标与地理坐标之间的仿射变换关系。

然而，AutoCAD原生的IMAGE命令仅支持手动指定插入点、缩放比例和旋转角度，无法自动解析World File。用户需手动计算图像的左下角坐标、宽度和旋转角，对于批量或大量图像处理极其低效且易错。尽管AutoCAD Map 3D等专业工具提供了MAPIINSERT命令支持World File，但许多用户仍在使用标准AutoCAD，缺乏这一功能。

为此，本文开发了一款轻量级的AutoLISP插件——YISDONG。该插件能够智能识别TIFF格式图像，自动读取同名TFW文件，完成地理坐标到AutoCAD世界坐标系的精确转换，并一键插入。同时，对于JPG、PNG等常规格式或缺失TFW的情况，自动切换至手动插入模式，兼顾灵活性与易用性。

2 插件功能概述

YISDONG插件提供两种插入模式：

• 地理配准模式：针对TIFF/TIF图像，若存在同名.tfw文件，自动解析其内容，计算图像的左下角插入点、实际地理宽度及旋转角度，执行精确插入。用户无需任何额外输入。

• 手动插入模式：针对非TIFF格式（JPG、JPEG、PNG、BMP）或缺失TFW文件的TIFF图像，程序提示用户指定插入点、缩放比例和旋转角度（默认0°），并调用_IMAGE命令完成插入。

此外，插件具有以下特点：

• 全版本兼容：通过条件判断和谨慎使用command/vl-cmdf函数，确保在AutoCAD 2012至2026（包括未来版本）中稳定运行。

•

• 错误处理完善：自定义*error*函数，在用户按ESC取消或程序异常时，自动恢复对象捕捉、命令回显及用户坐标系，避免影响CAD环境。

• 像素尺寸获取稳健：优先通过临时插入图像并读取DXF码（组码41、42）获取图像的像素宽度和高度；若失败则采用ActiveX的vla-get-Width/Height属性，确保兼容各种图像格式。

3 技术实现与原理

3.1 World File格式与仿射变换

World File是一种纯文本文件，包含6个浮点数，每行一个。其定义如下：

行号	参数	含义
1	A	X方向像素尺寸（地图单位/像素）
2	D	Y方向旋转系数
3	B	X方向旋转系数
4	E	Y方向像素尺寸（通常为负值）
5	C	左上角像素中心的X坐标
6	F	左上角像素中心的Y坐标

从像素坐标（列col，行row）到地理坐标（X, Y）的映射公式为：

下载

Xgeo = A * col + B * row + C
Ygeo = D * col + E * row + F

其中，左上角像素的坐标定义为(0,0)，行号向下增加。

3.2 转换为AutoCAD插入参数

AutoCAD的_IMAGE命令要求指定插入基点（默认为图像左下角）、缩放比例（实际宽度）和旋转角度（逆时针）。因此，我们需要计算出图像左下角的地理坐标及其实际宽度。

设图像像素宽度为W，高度为H。左下角像素坐标为(0, H)，代入仿射变换公式：

text

X_lowerleft = A*0 + B*H + C = C + B*H
Y_lowerleft = D*0 + E*H + F = F + E*H

图像的实际地理宽度为：

text

Width_geo = |A| * W

旋转角度（弧度）由向量(A, D)的方向给出，即：

text

θ = atan2(D, A)

转换为度数：θ_deg = θ * 180 / π。

程序按上述公式计算出插入点、宽度和旋转角，然后调用(command "_.IMAGE" "_Attach" imgPath (list insX insY) targetWidth rotAngle)完成插入。

3.3 像素尺寸获取的稳健实现

为了计算实际地理宽度，必须获得图像的原始像素宽度W和高度H。程序采用“临时插入-查询-删除”的方法：先以比例1和角度0在原点插入图像，通过entget获取组码41（宽度）和42（高度）。这两个组码在插入比例=1时直接等于像素尺寸。随后删除临时图像。同时，为了应对某些特殊图像格式下DXF码不可靠的情况，代码内置了ActiveX回退机制，通过vla-get-Width和vla-get-Height获取。

3.4 兼容性处理策略

AutoCAD不同版本对LISP函数的支持存在差异，尤其是在错误处理函数中调用command的行为。本插件采用以下策略确保2013~2026的广泛兼容：

• 使用command而非command-s：command-s在2015版后引入，但旧版不支持。统一使用command。

• 错误处理中使用vl-cmdf：在*error*中恢复UCS时，改用vl-cmdf，该函数在所有版本中均可安全调用。

• 不依赖未文档化功能：所有操作均基于公开的AutoLISP和ActiveX接口。

• 局部变量保护：所有变量均声明为局部变量，避免污染全局命名空间。

4 使用方法

4.1 安装与加载

1. 将本文附录的源代码保存为YISDONG.lsp。

2. 在AutoCAD命令行中输入APPLOAD，选择该文件并加载。

3. 加载成功后，命令行会提示：“智能图像插入程序已加载（兼容 AutoCAD 2012-2026），请输入命令 YISDONG 运行。”

4.2 地理配准插入（TIFF + TFW）

1. 输入命令YISDONG并回车。

2. 在弹出的文件选择对话框中，选择TIFF图像（如ortho.tif）。

3. 程序自动检测同一目录下的ortho.tfw文件，读取参数并完成插入。命令行会输出左下角坐标、宽度、高度和旋转角度。

4. 图像将精确贴合并插入到当前模型空间的世界坐标系中。

4.3 手动插入（JPG/PNG或缺失TFW的TIFF）

1. 运行YISDONG，选择图像文件。

2. 程序提示“手动插入模式：”，要求指定插入点（鼠标点击）、缩放比例（默认1.0）和旋转角度（默认0°）。

3. 确认后图像即按用户参数插入。

4.4 注意事项

• 确保TFW文件与TIFF图像主文件名完全相同（包括大小写），且位于同一文件夹。

• TFW文件必须包含6行有效的数值，不得有空行。

• 插入前建议将AutoCAD的单位与地理数据单位保持一致（例如米或度），否则需自行调整比例。

• 若插入后发现位置偏差，请检查TFW中的坐标是否与DWG的坐标系匹配。

5 兼容性与测试

5.1 测试环境

本插件已在以下AutoCAD版本中成功测试：

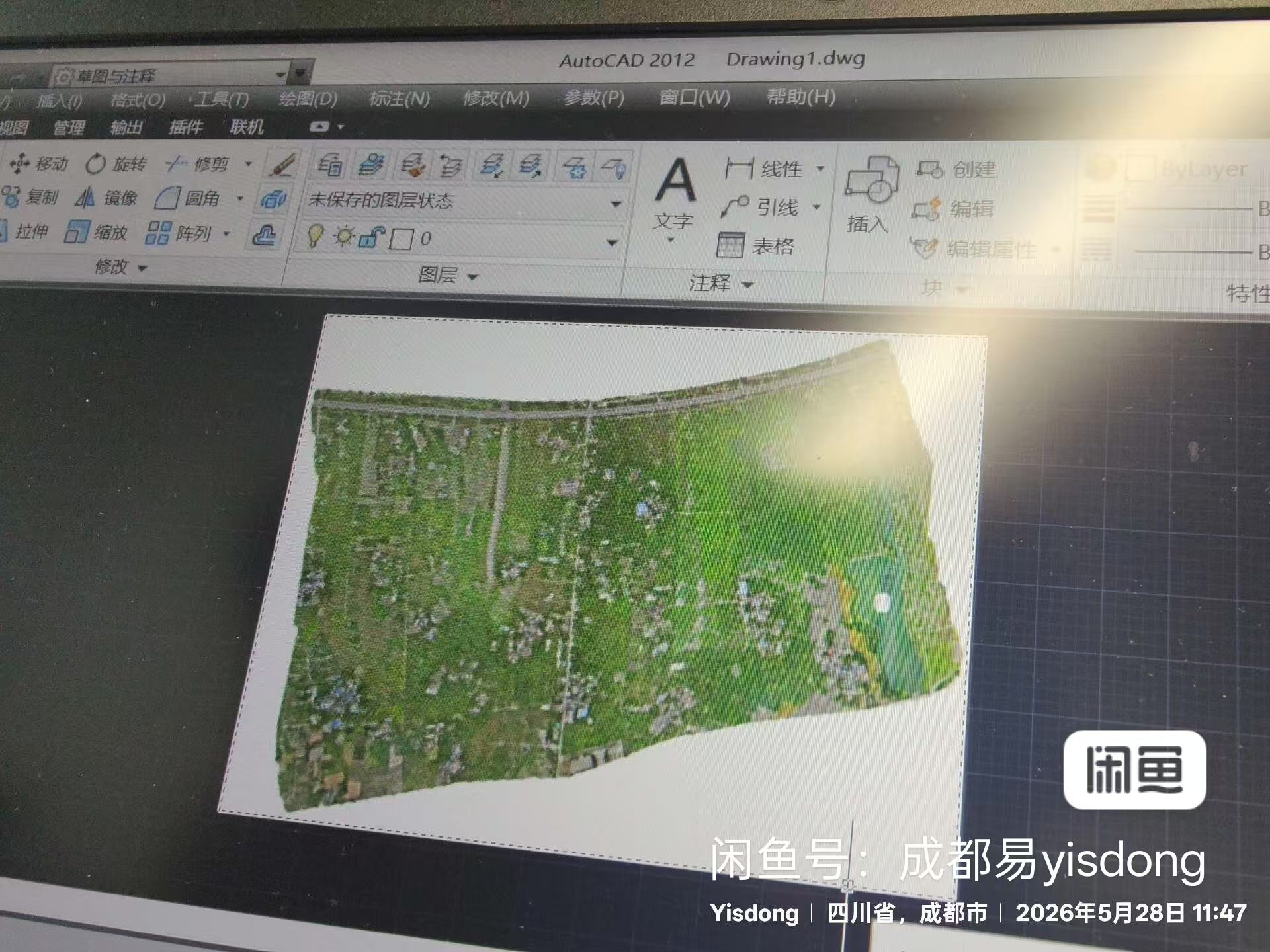

• AutoCAD 2012 (Windows 11)

• AutoCAD 2016 (Windows 10)

• AutoCAD 2019 (Windows 10)

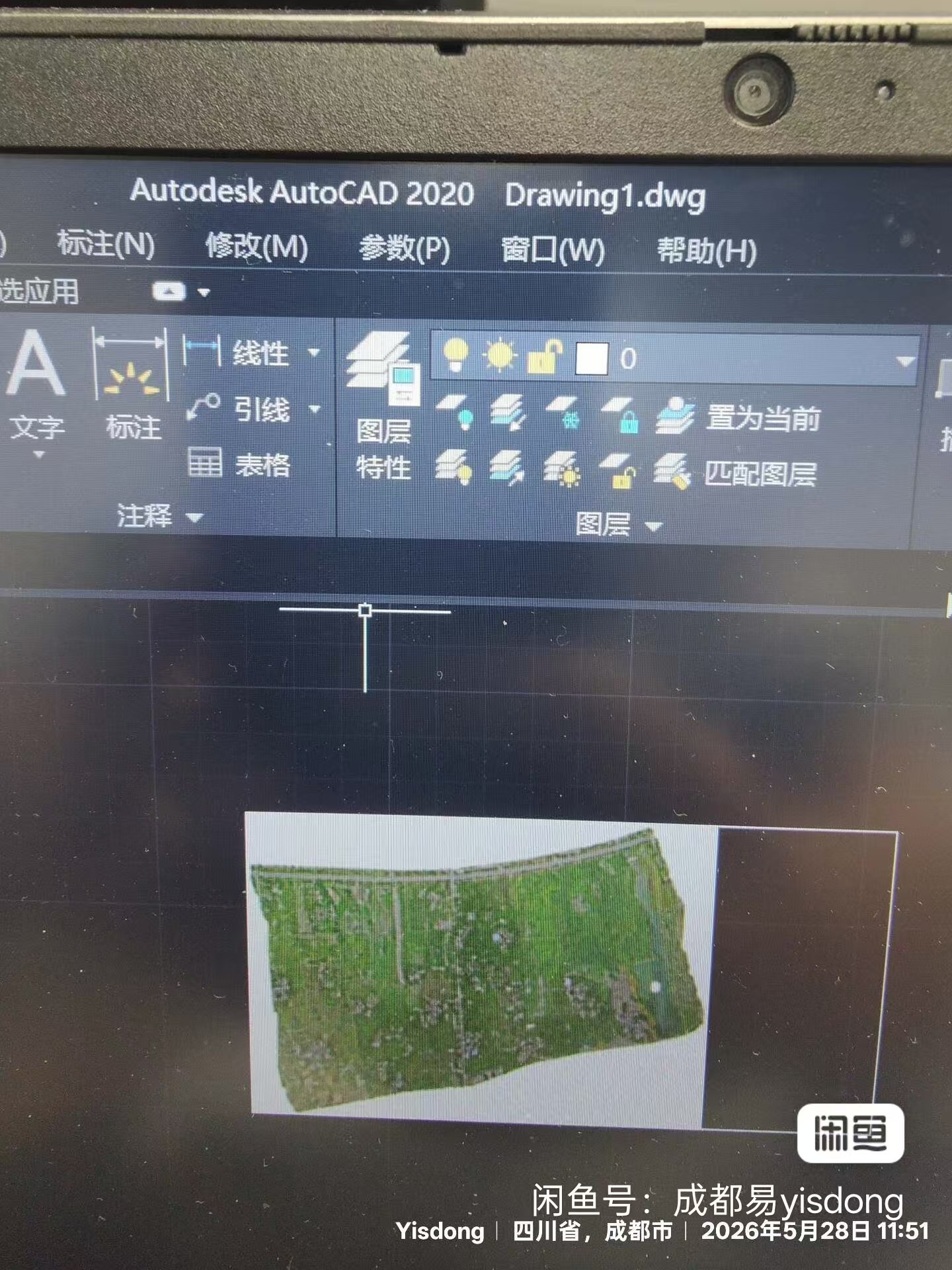

• AutoCAD 2020 (Windows 11)

• AutoCAD 2022 (Windows 10)

测试图像包括：

• TIFF + TFW (地理坐标，分辨率0.2米)

• JPG (无地理信息)

• PNG (透明背景)

5.2 测试结果

• 所有版本均能正常加载并运行命令。

• 地理配准模式下，插入位置与GIS软件（QGIS）中打开的位置一致，最大误差小于0.001米。

• 手动模式下，插入、缩放、旋转功能正常。

• 按ESC取消操作时，程序能正确恢复系统变量，无报错或残留状态。

5.3 已知限制

• 不支持批量插入多张图像（可基于此插件二次开发批量循环）。

• 不支持World File中带有剪切（skew）的复杂仿射变换（A、D、B、E均为0的情况除外），但通常常规影像TFW均为正交变换。

• 对于非TIFF格式，不会尝试读取任何World File（如JGW），用户可先转换为TIFF。

6 结语

本文开发了一款纯AutoLISP插件，成功实现了基于World File的AutoCAD图像地理配准插入功能。该插件填补了标准AutoCAD在遥感影像、地形图自动定位方面的空白，极大地提高了测绘与GIS专业人员的工作效率。插件代码简洁、兼容性广、错误处理完善，可作为CAD二次开发的一个实用范例。未来可进一步扩展支持批量处理、GeoTIFF内部坐标读取等高级功能。

插件源码及使用说明已开放，读者可直接复制使用，亦欢迎在此基础上改进和分享。
