项目概述

        本项目利用 零知派ESP32 开发板 控制 MCP4728 四通道 DAC 芯片，驱动红、黄、白、绿四个 LED灯珠模块，实现 6 种动态灯光效果（波浪、追逐、扫描、频闪、随机、心跳）。同时，通过一个 240×240 TFT 彩屏 实时显示当前模式、速度以及随灯光律动的动态边框。两个独立按钮分别切换模式和调节速度，所有设置支持断电记忆，重启后自动恢复上次状态。

项目亮点

• 四通道独立 DAC 输出：MCP4728 提供真模拟电压，0~3.3V 平滑调节 LED 亮度，无 PWM 闪烁。

• 真·呼吸效果：基于正弦函数生成亮度曲线，LED 呼吸如流水般自然。

• 6 种酷炫效果：波浪、追逐、扫描、频闪、随机、心跳，一键切换。

• 屏幕动态边框：屏幕四周的彩色边框会实时跟随 LED 亮度与颜色变化，慢速模式下灯光即使熄灭边框也保留微光，视觉连贯无抖动。

• 断电记忆：自动保存当前模式和速度，重启即恢复。

项目难点及解决方案

• 难点1：MCP4728 的 I2C 通信和库兼容性问题
  解决方案：使用 Adafruit MCP4728 库，并采用正确的通道枚举类型（MCP4728_channel_t），避免类型转换错误。

• 难点2：屏幕边框闪烁和抖动
  解决方案：通过“智能绘制”策略，取消全局清屏，直接覆盖绘制，慢速模式下即使 LED 熄灭也保持极暗颜色，彻底消除闪烁感。

• 难点3：按键抖动导致误触发
  解决方案：采用稳健的软件去抖算法，确保每次按下只响应一次。

一、硬件系统部分

1.1 硬件清单

序号	元件	数量	说明
1	零知派ESP32 开发板	1	主控制器
2	零知派ESP32扩展板	1	有屏幕专用接口，带按键
3	MCP4728 模块（四通道 DAC）	1	I2C 接口，输出模拟电压
4	ST7789 240×240 TFT 显示屏	1	SPI 接口，用于显示模式信息
5	零知派 LED灯珠模块（红、黄、白、绿）	各1	用不同颜色展示效果
6	面包板 + 杜邦线	若干	连接电路
7	USB 数据线	1	给 ESP32 供电及烧录程序

1.2 接线方案

MCP4728	零知派ESP32扩展板
VCC	3.3V
GND	GND
SDA	GPIO21
SCL	GPIO22

LED灯珠模块连接

将每个 LED灯珠模块的IN引脚连接到 MCP4728 的对应输出通道，GND引脚阴极接 ESP32的GND。

• VOUT_A → 红色 LED → GND

• VOUT_B → 黄色 LED → GND

• VOUT_C → 白色 LED → GND

• VOUT_D → 绿色 LED → GND

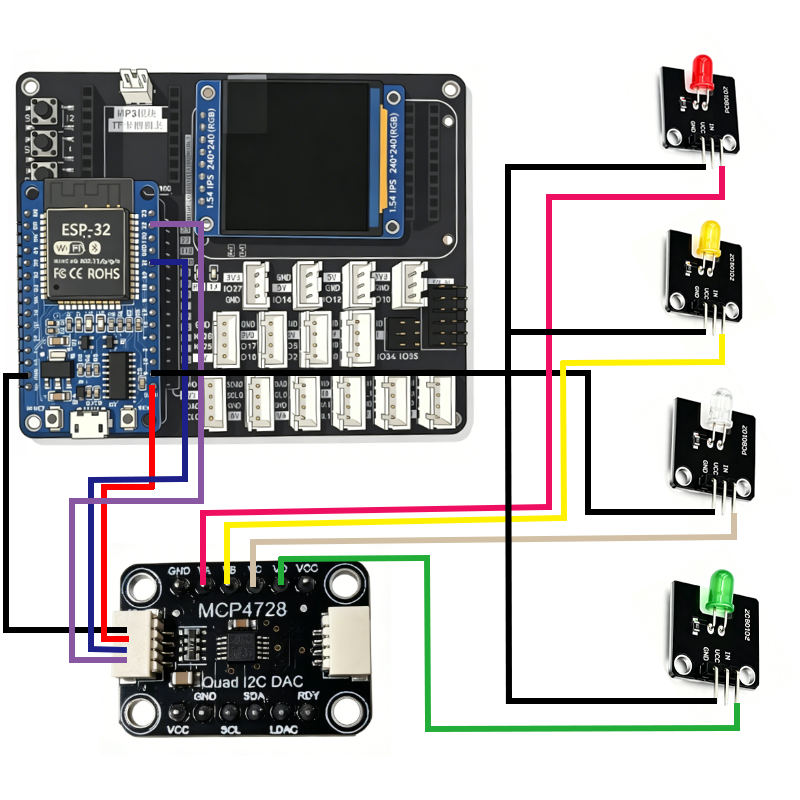

1.3 硬件连接图

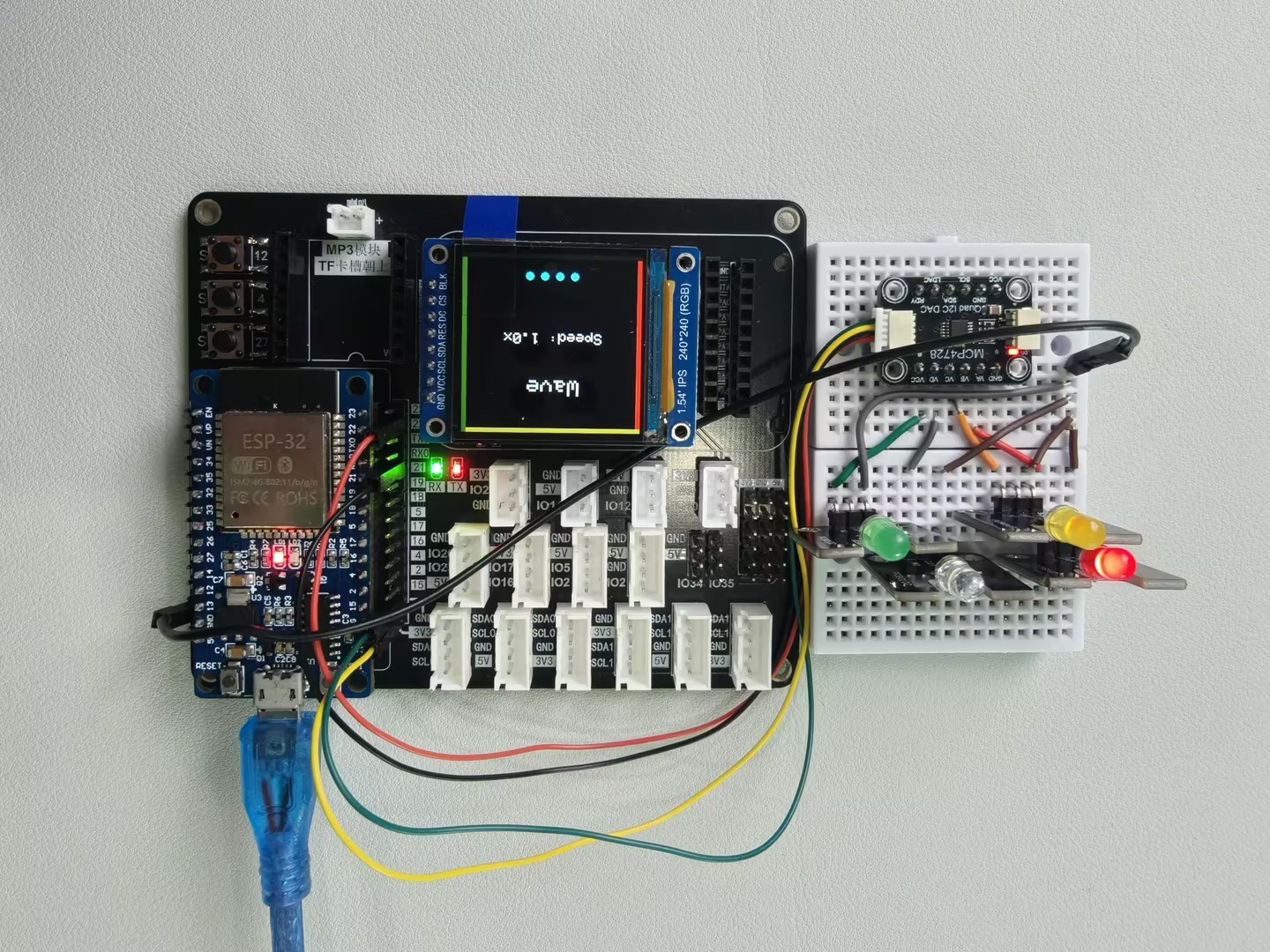

1.4 实物连接图

二、软件架构设计

2.1 系统初始化

1. 串口初始化：用于输出调试信息。

2. 加载设置：从 ESP32 的 NVS（非易失性存储）读取上次保存的模式和速度。

3. 屏幕初始化：配置 TFT_eSPI 库，显示启动画面。

4. I2C 总线初始化：检测 MCP4728 是否在线。

5. DAC 通道归零：所有 LED 初始为熄灭状态。

6. 按钮引脚配置：设置为输入上拉。

2.2 主循环逻辑

1. 按键扫描：检测两个按钮，触发模式/速度切换并保存设置。

2. 灯光效果更新：根据当前模式调用对应函数，计算四个 DAC 值并写入 MCP4728。

3. 屏幕边框绘制：根据四个 LED 的亮度值，实时更新屏幕边框颜色。

4. 信息区刷新：只在模式或速度变化时更新屏幕中央的文字和图标。

5. 串口状态输出：每秒一次，方便监控。

三、代码拆分讲解

3.1 断电记忆的实现

使用 ESP32 的 Preferences 库，将 currentMode 和 globalSpeed 写入 NVS 分区。在 setup() 中调用 loadSettings() 恢复，每次按钮改变时调用 saveSettings() 保存。

void saveSettings() {
  prefs.begin("led_ctrl", false);
  prefs.putUChar("mode", currentMode);
  prefs.putFloat("speed", globalSpeed);
  prefs.end();
}

3.2 呼吸效果的核心——正弦波生成

以波浪模式为例，四个 LED 的亮度曲线为：

float val = (sin(2*PI*cycle + phase[ch]) + 1) / 2;

cycle 是周期内进度，phase 数组提供 0°、90°、180°、270° 的相位偏移，使得四个灯错开亮暗。

3.3 屏幕无闪烁边框绘制

void drawSideSmart(...) {
  if (brightness > 0) {
    // 直接绘制彩色
    tft.fillRect(x, y, w, h, color);
  } else {
    if (isSlow) {
      // 慢速模式绘制极暗颜色，避免全黑造成视觉抖动
      tft.fillRect(x, y, w, h, 极暗颜色);
    } else {
      tft.fillRect(x, y, w, h, TFT_BLACK);
    }
  }
}

此方法不再预先清除边框，而是直接覆盖，彻底消除闪烁。

四、操作过程及数据展示

4.1 操作步骤

1. 硬件连接：正确连接所有模块。

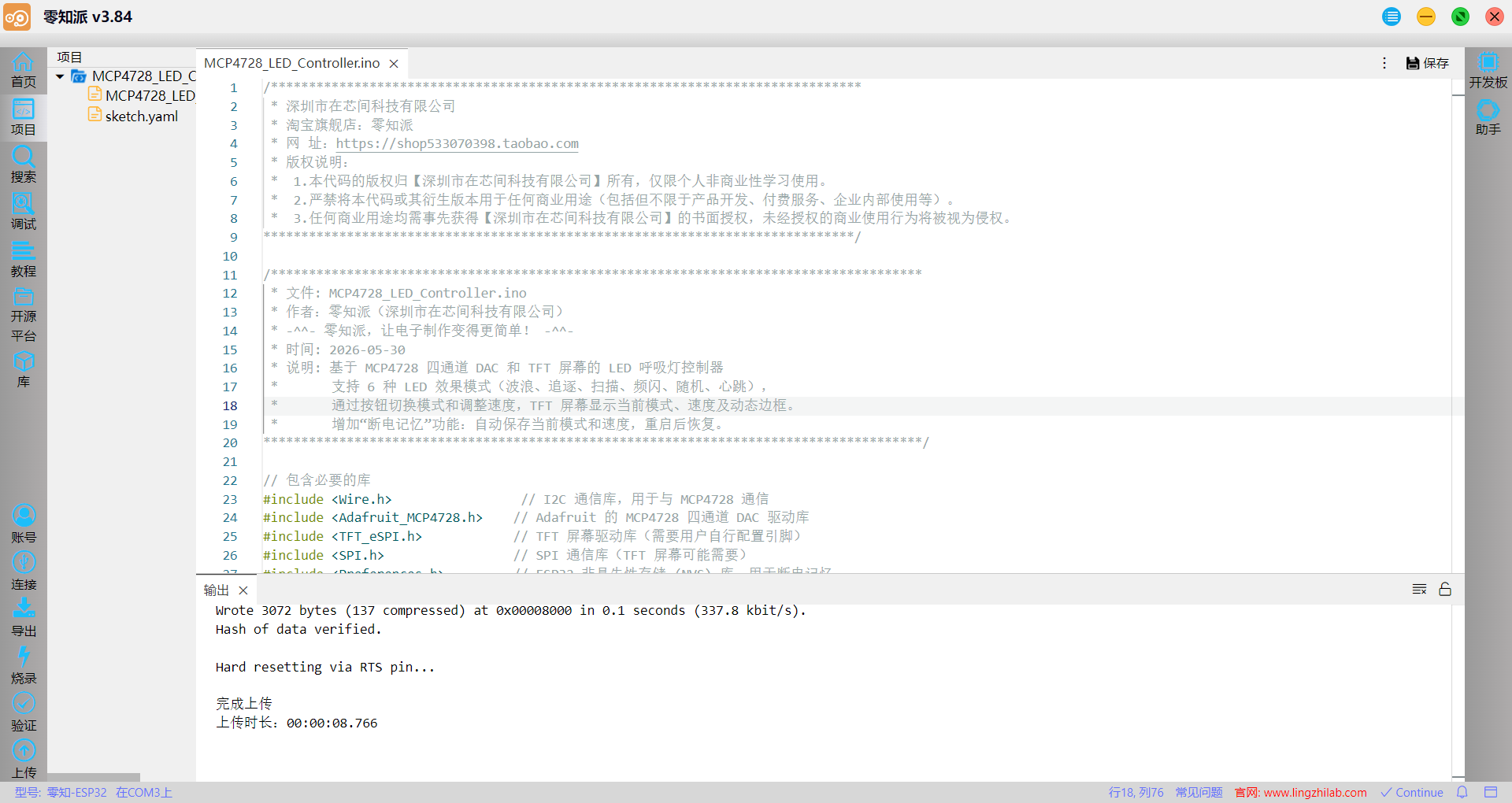

2. 编译与上传：在零知派中选择开发板“ESP32 ”，正确选择端口，编译并上传代码。

3. 操作体验：

• 上电后屏幕显示启动画面，2秒后进入主界面，默认为“Wave”模式，速度1.0x。
• 短按扩展板GPIO12 按钮：模式依次循环（Wave→Chase→Scan→Strobe→Random→Heartbeat→Wave）。
• 短按扩展板GPIO27 按钮：速度在 0.5x → 1.0x → 1.5x 之间循环。
• 观察 LED 和屏幕边框同步变化，慢速模式边框平滑渐变，快速模式干脆利落。
• 断电后重新上电，模式和速度保持上次的状态。

预期现象：

• 波浪模式：四路 LED 依次明暗，像流动的波浪，屏幕四边框颜色也跟随流动。

• 追逐模式：一个高亮光点在四个 LED 间跳跃，其余灯有拖尾效果。

• 频闪模式：红+白一组、黄+绿一组交替爆闪。

• 心跳模式：所有 LED 同步连续两次快速脉冲后熄灭，模拟心跳。

4.2 视频演示

五、技术原理

5.1 工作原理

• MCP4728：内部集成四个 12 位 DAC，通过 I2C 接收数据，输出 0~VDD 的模拟电压。本项目中 VDD 接 3.3V，因此输出电压范围 0~3.3V，对应 DAC 值 0~4095。

• LED 亮度控制：DAC 输出通过限流电阻直接驱动 LED，电压越高亮度越亮。12 位分辨率可提供 4096 级亮度，远超人眼识别极限，实现极致平滑。

• 屏幕显示：TFT 屏通过 SPI 通信接收像素数据，我们利用 TFT_eSPI 库在屏幕上绘制文字、图形，并根据 ledBrightness 数组实时更新边框矩形颜色。

5.2 工作模式配置

六种模式的核心算法：

• Wave：sin(2π·t/T + φ) 产生正弦波。

• Chase：亮点位置 pos = (t/T)*4，其余通道亮度按 decay^距离 衰减。

• Scan：三角波 pos = 2t/T（上升段）和 2(1 - t/T)（下降段），两组 LED 反向变化。

• Strobe：取模运算 (t/100ms) % 2 产生交替开关。

• Random：定时器触发 random(0,4096) 产生随机亮度。

• Heartbeat：自定义波形：sin(π·t/0.1T) 快速脉冲，二次稍弱。

六、使用MCP4728模块的好处

对比项	使用 MCP4728	ESP32 直接 PWM 输出
通道数	4 路，可同时输出	通常 16 路 LEDC，但需占用 4 个 GPIO
输出类型	真实模拟电压，0~3.3V 平滑连续	PWM 方波，需滤波才能变为平滑电压，或利用人眼暂留，但摄影时会看到频闪
LED 电流驱动	DAC 输出电流有限（约15mA），可直驱小功率 LED	GPIO 输出电流可配置，但驱动能力类似，仍需限流电阻
分辨率	12 位（4096 级）真模拟	10~16 位 PWM，但有效位数受频率和滤波限制
亮度平滑度	极其平滑，无任何闪烁	低频 PWM 可能有闪烁，高频会降低分辨率，滤波复杂
接线复杂度	I2C 两根线 + 电源，GPIO 占用少	需要 4 个 GPIO，独立控制
扩展性	I2C 总线可挂多个 DAC，节省引脚	占用 GPIO 较多
库支持	Adafruit 库简洁易用	ESP32 LEDC 库需自行配置通道、频率、分辨率

总结使用MCP4728 的好处：

1. 真模拟输出：绝对平滑，肉眼和相机均无频闪，适合摄影、氛围灯等对画质要求高的场景。

2. 芯片集成度高：四通道一片搞定，节省空间和 GPIO。

3. 驱动简单：I2C 通信，无需考虑 PWM 频率、分辨率折衷，代码更简洁。

4. 可靠性：DAC 输出为稳定直流，不受 CPU 负载影响，而软件 PWM 可能会因中断导致抖动。

七、常见问题指引

Q1:串口提示 "MCP4728 init failed!"

可能原因:

        I2C 接线错误或地址不对。

解决方法：

        检查 SDA→GPIO21, SCL→GPIO22, VCC→3.3V, GND→GND；确保模块 A0 引脚电平与代码默认地址 0x60 匹配。

Q2:LED 不亮或亮度极低

可能原因:

        LED 极性接反、蓝色/绿色 LED 正向电压过高。

解决方法：

        检查 LED 正负极；红色/黄色 LED 更易驱动。

Q3:断电后模式不记忆

可能原因:

        代码中未调用 saveSettings() 或 NVS 分区损坏。

解决方法：

        确保 saveSettings() 在每次按钮动作时被调用；可尝试擦除 ESP32 闪存后重新烧录。
