abaqus插件打包， 裂缝信息获取，包括cohesive和xfem裂缝信息获取，泰森多边形生成，全局插入cohesive单元。 随机生成泰森多边形。 二维/三维cohesive单元全局插入，可实现不受预置裂缝位置的影响而实现裂缝随机扩展模拟。 裂缝信息获取，提取二维裂缝长度，三维裂缝面积等

做断裂仿真的兄弟应该都懂，传统预设裂缝路径的方式简直反人类——现实中的裂缝哪会乖乖按你画的线走？今天咱们搞点刺激的，用Python给Abaqus整几个实用插件，让裂缝爱怎么长就怎么长。

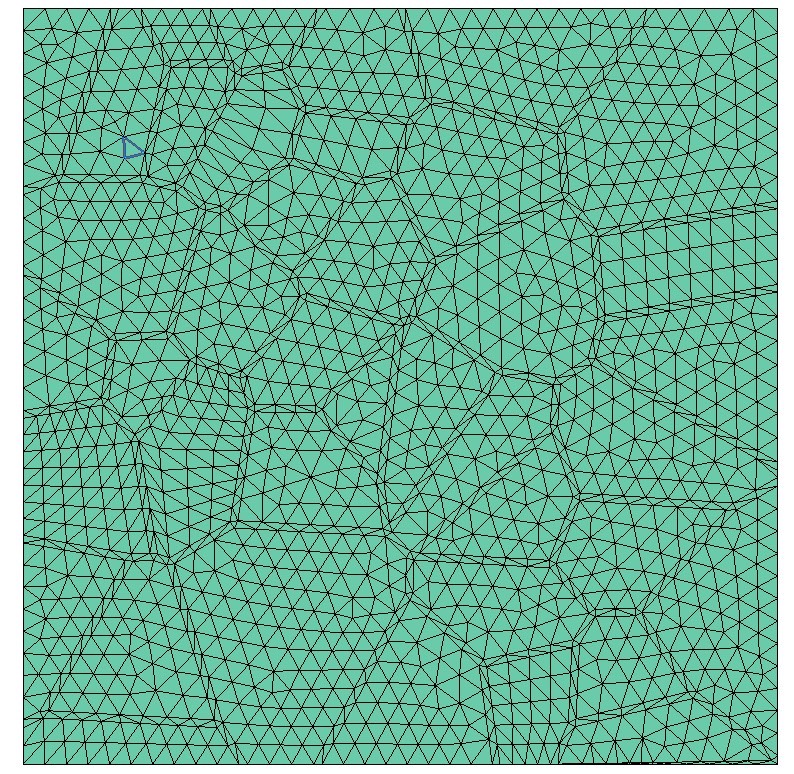

先来点硬核的——泰森多边形生成器。这玩意儿可是搞随机网格的利器，直接上菜：

from scipy.spatial import Voronoi
import numpy as np

def generate_voronoi(points_num, area_size):
    # 撒豆子似的生成随机点
    points = np.random.rand(points_num, 2) * area_size
    vor = Voronoi(points)

    # 处理边界问题
    lines = []
    for ridge in vor.ridge_vertices:
        if -1 not in ridge:
            lines.append(vor.vertices[ridge])
    return lines

这个函数生成的泰森多边形边缘，后续可以直接转成Abaqus的线特征。注意那个ridge_vertices的处理，相当于把无限大的区域给截断，不然模型边界会飞出去。

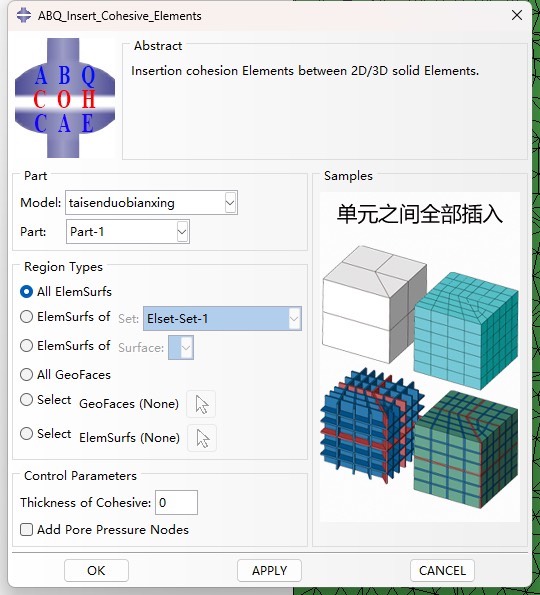

接下来是全局插入cohesive单元的黑魔法，二维版本的核心逻辑长这样：

def insert_cohesive_2D(part, material):
    all_edges = part.edges
    cohesive_set = part.Set(edges=all_edges, name='CohesiveEdges')

    # 用mesh编辑大法插入cohesive
    mesh = part.mesh
    for elem in mesh.elements:
        if elem.type == 'CPE4':
            # 在相邻单元间插眼
            neighbors = mesh.getAdjacentElements(elem)
            for neighbor in neighbors:
                if neighbor not in processed:
                    new_elem = mesh.Element(
                        elemType='COH2D4',
                        connectivity=[*elem.connectivity, *neighbor.connectivity]
                    )
                    # 分配材料
                    section = mesh.MaterialSection(
                        name='Cohesive',
                        material=material,
                        elements=[new_elem]
                    )
    return cohesive_set

这里有个骚操作——直接遍历已有单元找邻居，比常规的拓扑检测快得多。注意材料属性要提前定义好，建议用双线性损伤模型。

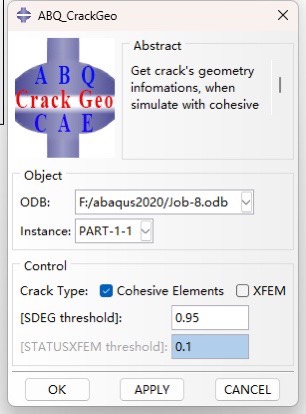

三维裂缝面积提取才是真功夫，看这个ODB后处理技巧：

from odbAccess import openOdb

def get_crack_area(odb_path):
    odb = openOdb(odb_path)
    total_area = 0.0

    for step in odb.steps.values():
        for frame in step.frames:
            # 抓取STATUS场输出
            status = frame.fieldOutputs['STATUS']
            for value in status.values:
                if value.data == 0.0:  # 失效的cohesive单元
                    element = value.element
                    # 计算三维单元表面积
                    coords = [n.coordinates for n in element.connectivity]
                    area = 0.5 * np.linalg.norm(np.cross(coords[1]-coords[0], coords[2]-coords[0]))
                    total_area += area
    return total_area

这个方法比官方文档教的更暴力，直接通过单元失效状态来统计。注意坐标系转换的问题，建议用单元局部坐标计算更准。

最后打包插件的玄学：别用Abaqus自带的打包工具！自己写setup.py才是王道：

from setuptools import setup

setup(
    name='FractureToolkit',
    version='0.9.2',
    packages=['fracture'],
    entry_points={'console_scripts': ['fracture-cli = fracture.cli:main']},
    install_requires=['numpy>=1.18', 'scipy>=1.4'],
    package_data={'fracture': ['icons/*.png']}
)

记得把GUI图标塞进package_data里，不然装完插件图标全裂。建议用PyInstaller打个独立exe，用户不用配环境直接扔进Abaqus插件目录。

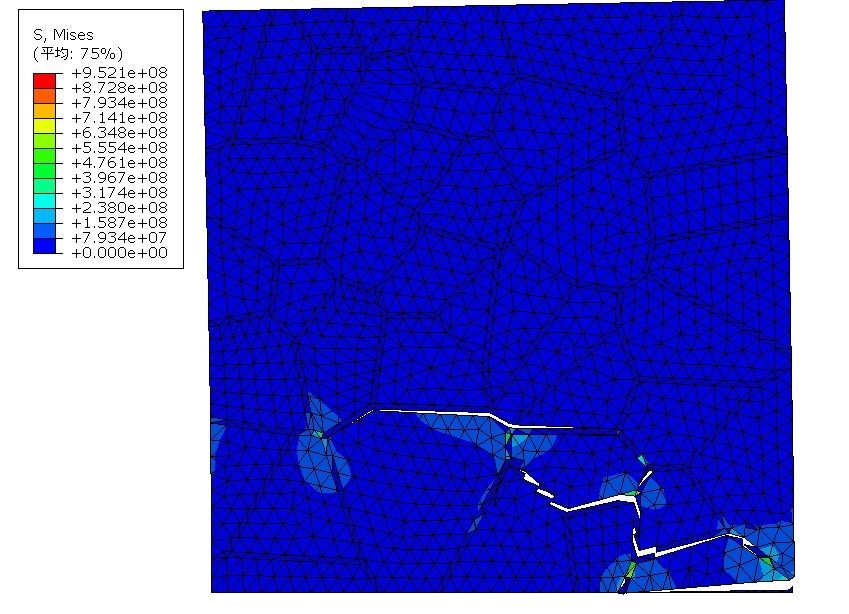

实测用这套工具包做混凝土梁开裂，裂缝路径比女朋友的心思还难预测。有个坑得提醒：泰森多边形的种子点数量别超过500个，不然Abaqus划分网格时会表演当场去世。建议搭配mesh种子控制，在重点区域局部加密更划算。
